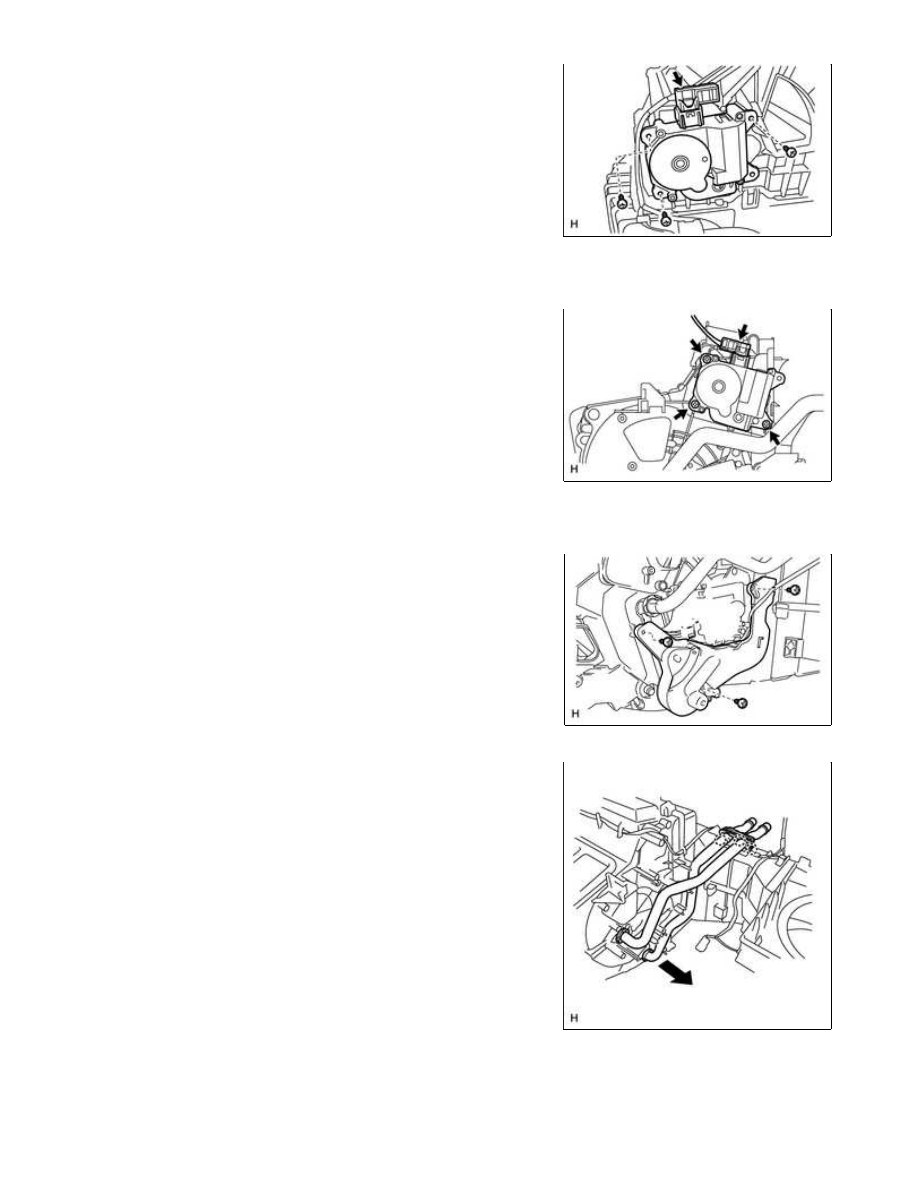

(a) Disconnect the connector.

(b) Remove the 3 screws and blower damper servo sub-assembly.

13. REMOVE COOLING UNIT DAMPER SERVO

SUB-ASSEMBLY (for Automatic Air Conditioning
System)

(a) Disconnect the connector.

(b) Remove the 3 screws and cooling unit damper servo

sub-assembly.

14. REMOVE HEATER RADIATOR UNIT SUB-ASSEMBLY

(a) Remove the 3 screws and plate.

(b) Detach the 3 claws and remove the heater clamp.

(c) Remove the heater radiator unit sub-assembly.

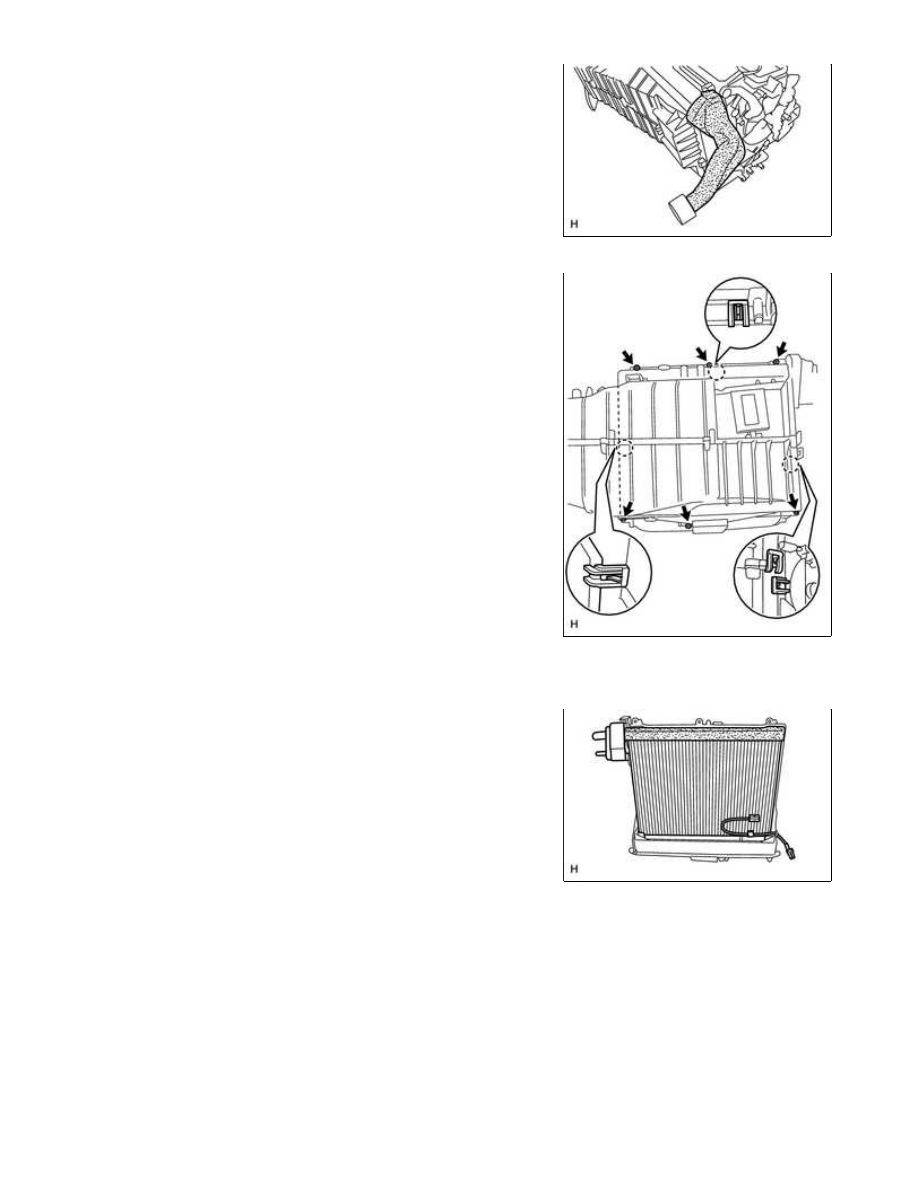

15. REMOVE NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2...

(a) Remove the No. 1 cooling unit packing and No. 2 cooling unit

packing.

(b) Remove the 6 screws and detach the 3 claws.

(c) Remove the blower case (back side).

(d) Remove the No. 1 cooler evaporator sub-assembly from the

blower case (front side).

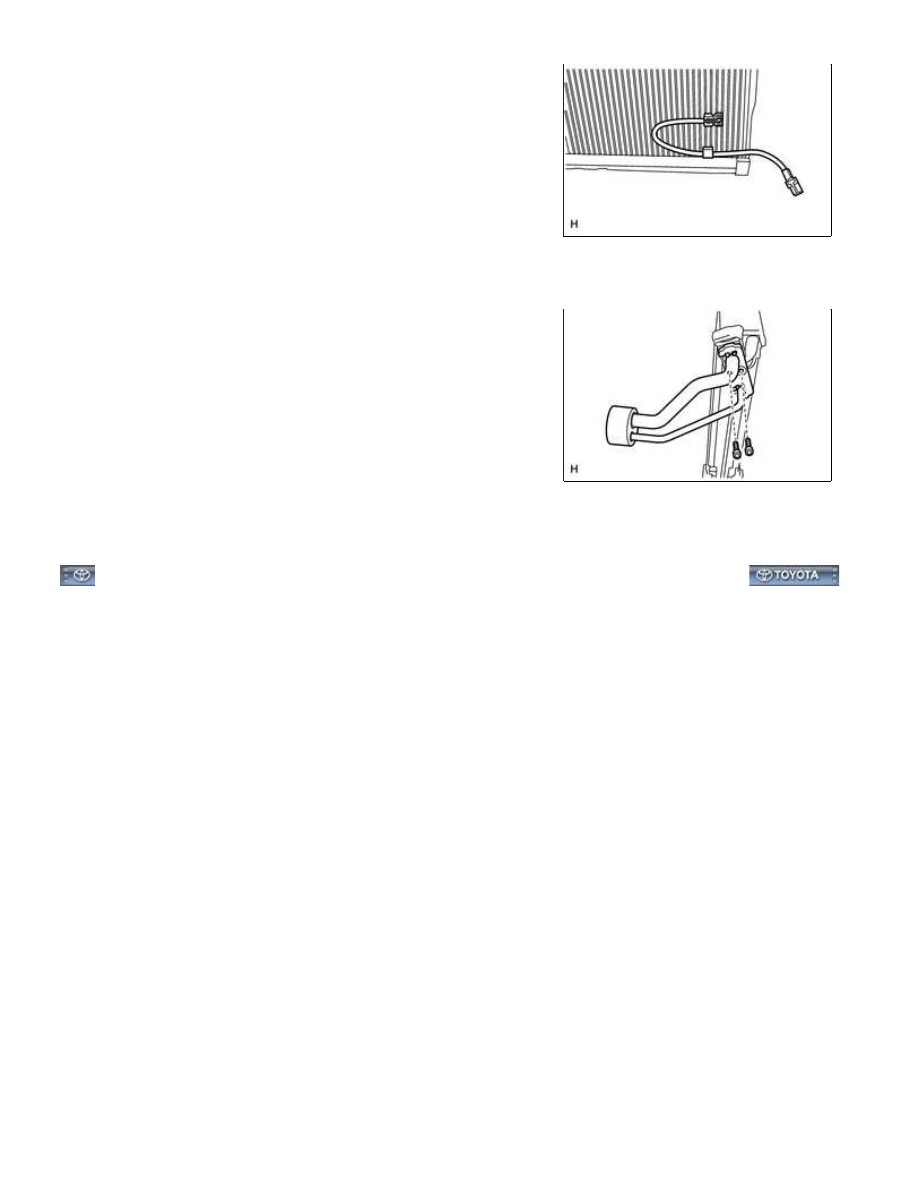

16. REMOVE NO. 1 COOLER THERMISTOR

AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2...

(a) Remove the No. 1 cooler thermistor.

17. REMOVE COOLER EXPANSION VALVE

(a) Using a 4 mm hexagon wrench, remove the 2 bolts.

(b) Remove the tube and accessory and 2 O-rings.

(c) Remove the cooler expansion valve and 2 O-rings from the No. 1 cooler evaporator sub-assembly.

AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VY201DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

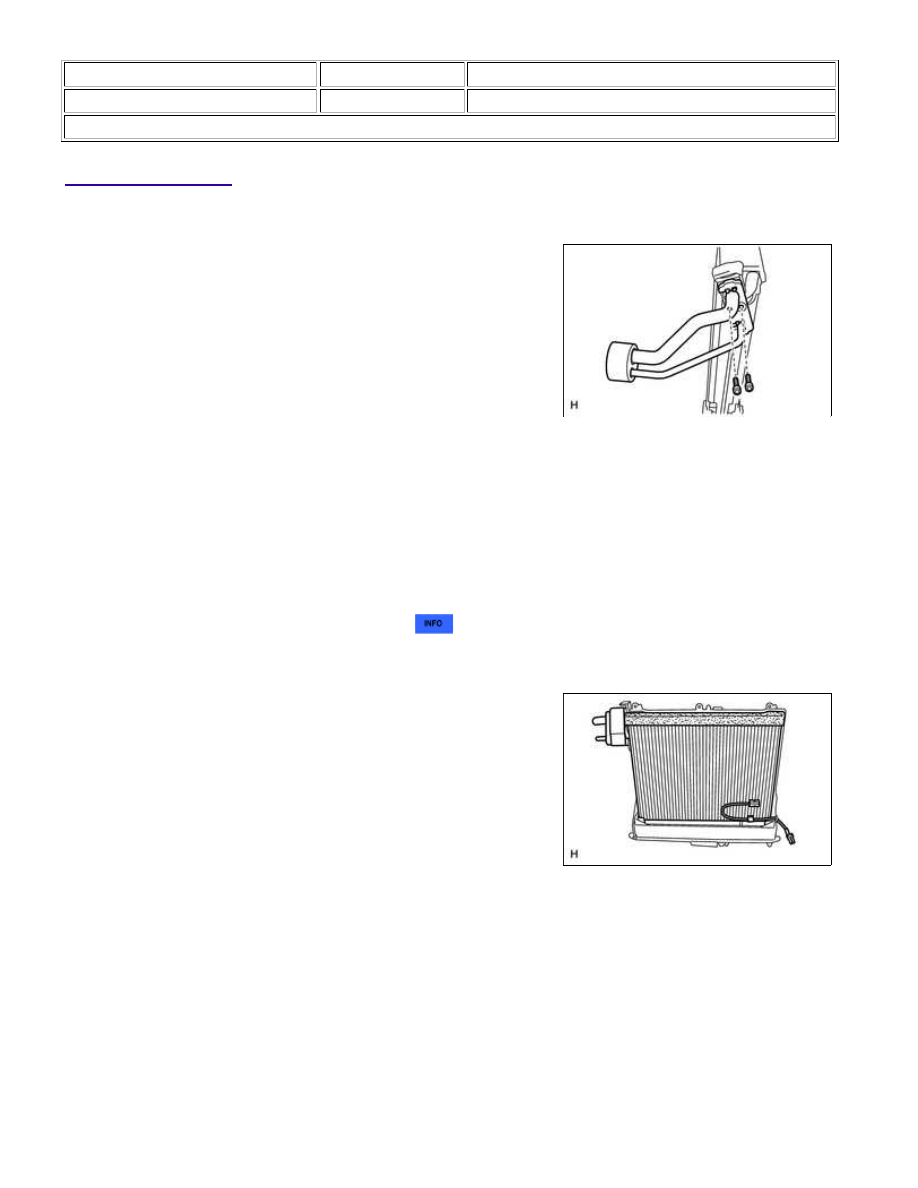

REASSEMBLY

1. INSTALL COOLER EXPANSION VALVE

(a) Sufficiently apply compressor oil to 4 new O-rings and the fitting

ND-OIL 8 or equivalent

(b) Install the 2 O-rings to the No. 1 cooler evaporator sub-assembly.

(c) Install the 2 O-rings to the tube and accessory.

(d) Install the cooler expansion valve and tube and accessory to the No. 1 cooler evaporator sub-assembly.

(e) Using a 4 mm hexagon wrench, install the 2 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

2. INSTALL NO. 1 COOLER THERMISTOR

3. INSTALL NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY

(a) Install the No. 1 cooler evaporator sub-assembly to the blower

case (front side).
