Toyota Tundra (2015 year). Manual - part 2290

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000017ZR07UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM

2. DRAIN ENGINE COOLANT

for 1UR-FE:

for 3UR-FE:

for 3UR-FBE:

3. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

4. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

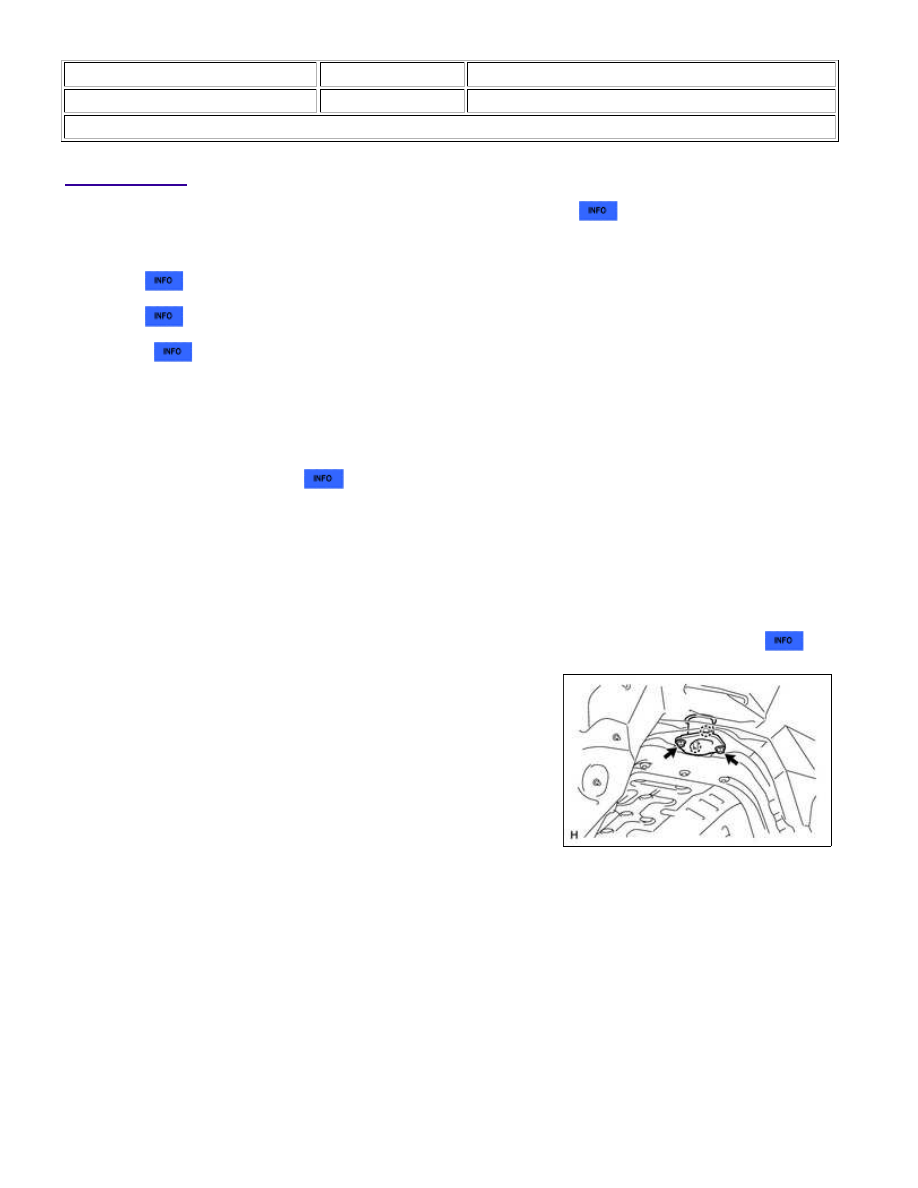

5. REMOVE NO. 2 COOLER COVER

(a) Remove the 2 nuts.

(b) Detach the 2 claws and remove the No. 2 cooler cover.

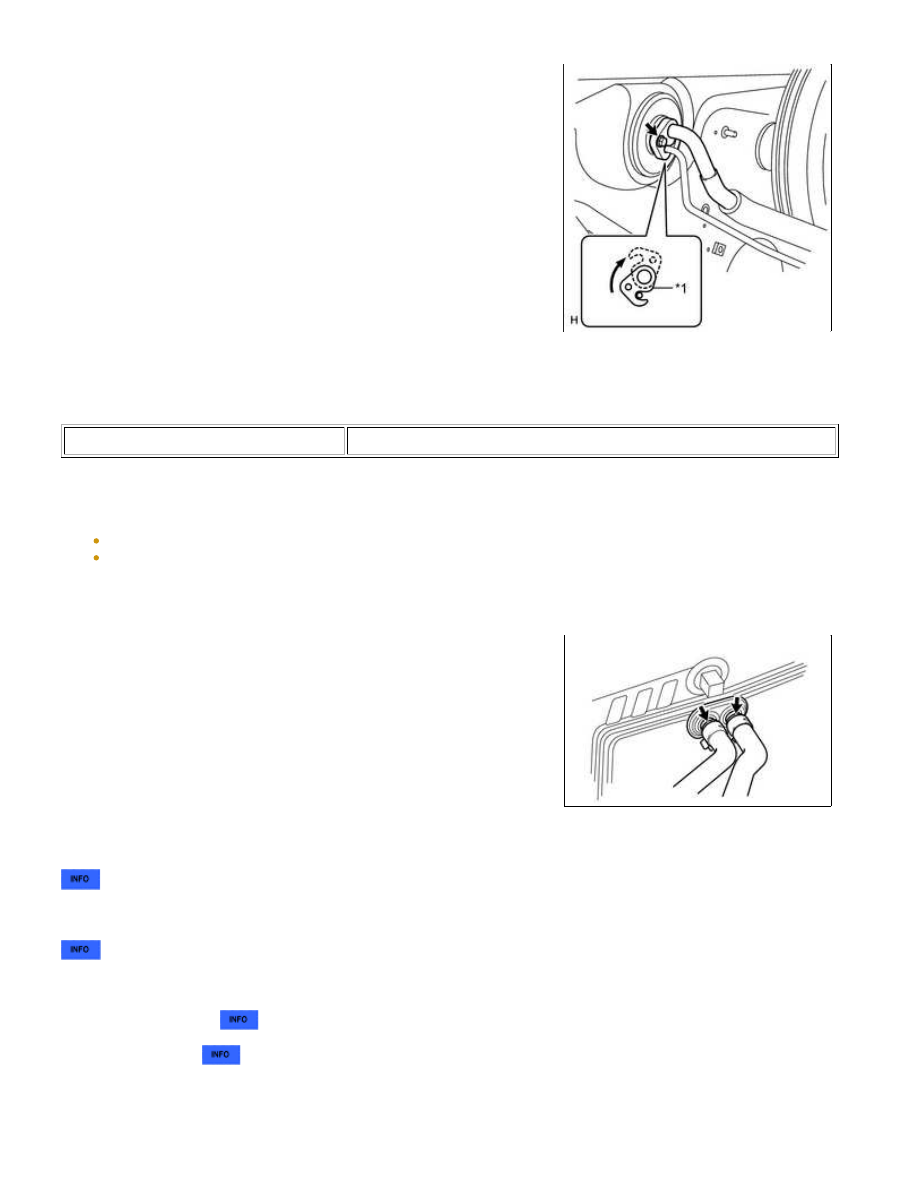

6. DISCONNECT SUCTION PIPE SUB-ASSEMBLY AND AIR CONDITIONER TUBE ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 ...

(a) Remove the bolt.

(b) Detach the plate as shown in the illustration.

Text in Illustration

*1

Plate

(c) Disconnect the suction pipe sub-assembly and air conditioner tube assembly.

NOTICE:

7. DISCONNECT INLET HEATER WATER HOSE AND

OUTLET HEATER WATER HOSE

hose.

8. REMOVE FRONT WIPER MOTOR AND BRACKET

9. REMOVE STEERING COLUMN ASSEMBLY

10. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

11. REMOVE INSTRUMENT PANEL REINFORCEMENT ASSEMBLY

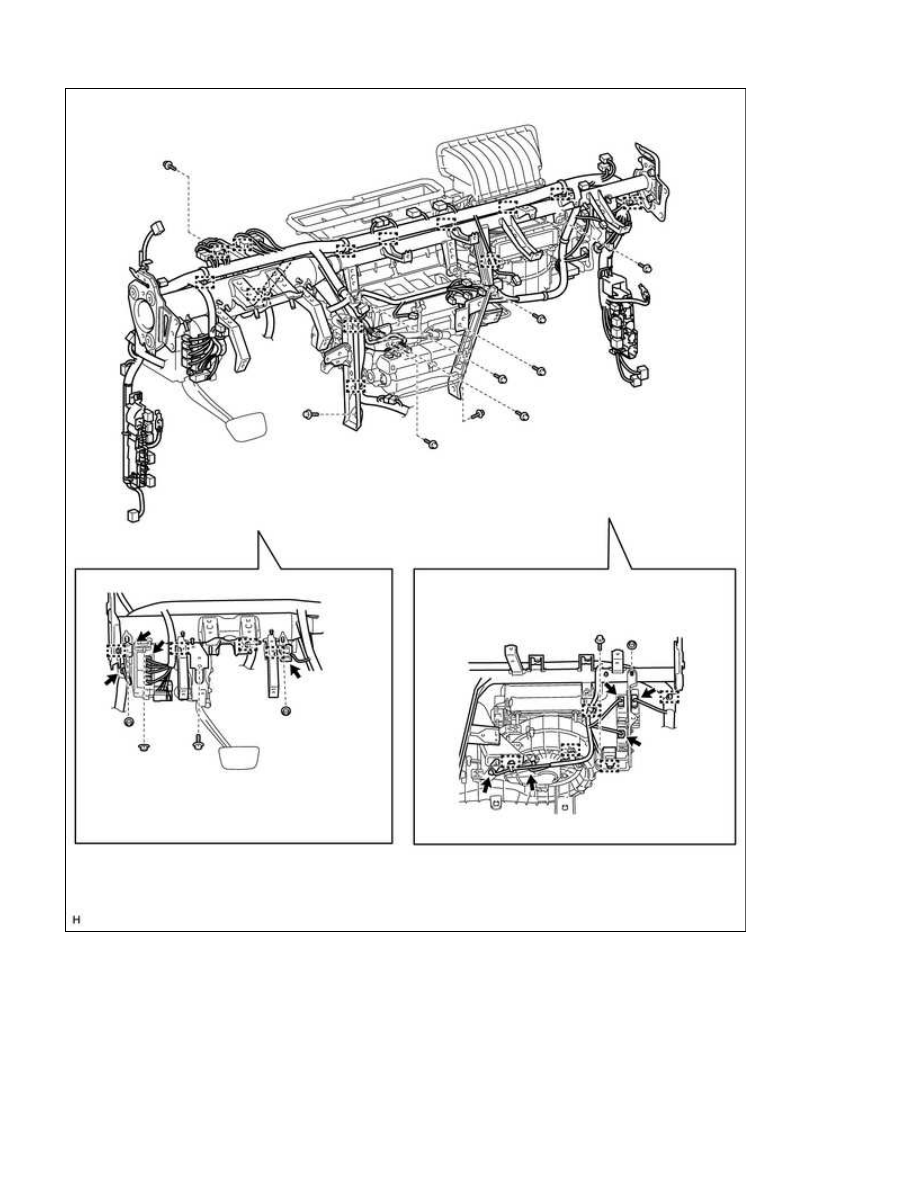

(a) Disconnect the clamps, connectors and wire harness.

AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 ...

(b) Remove the 11 bolts and 4 nuts.

(c) Remove the instrument panel reinforcement assembly.

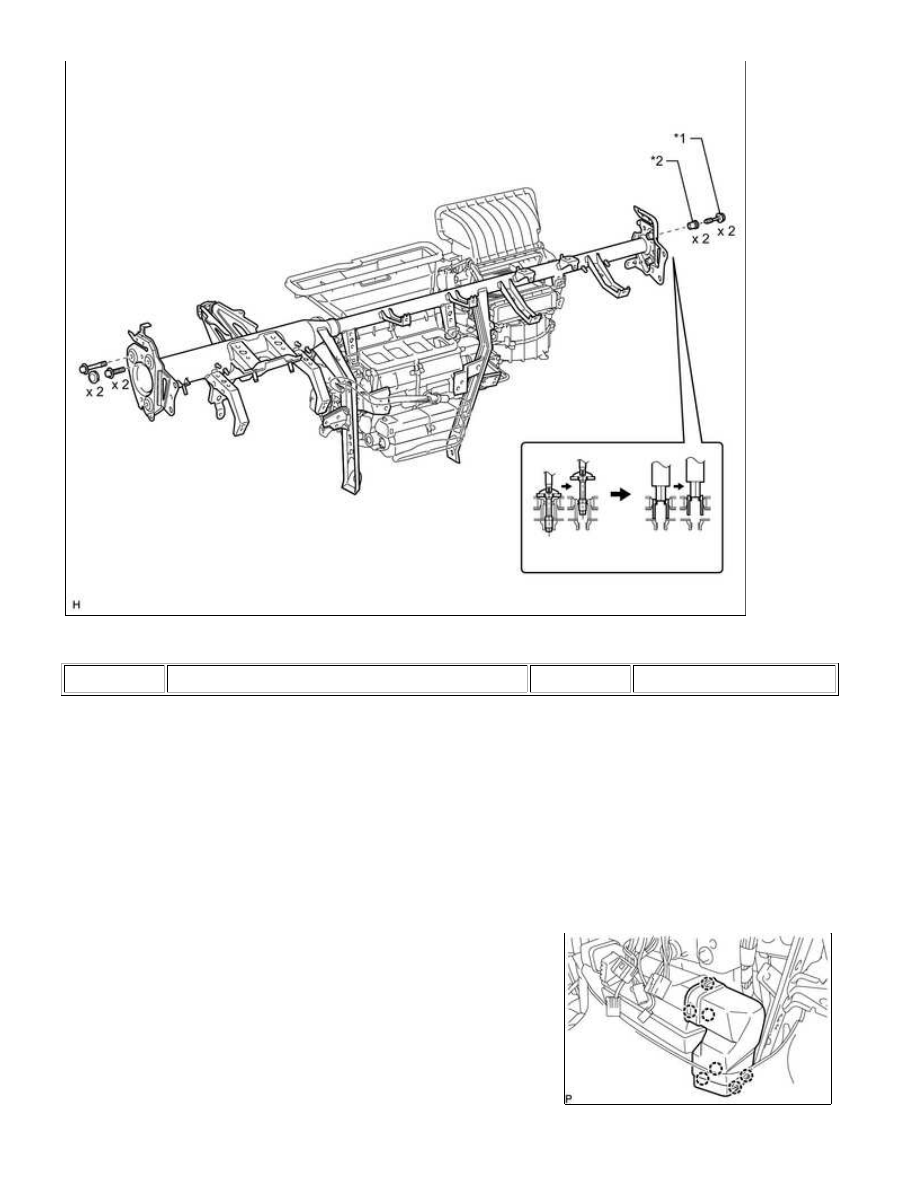

(1) for Driver Side:

Remove the 2 caps and 3 bolts.

AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 ...

Text in Illustration

*1

'TORX' Bolt

*2

Collar

(2) for Passenger Side:

Using a T40 "TORX" socket, remove the 2 "TORX" bolts.

HINT:

When removing the bolts, the collars may come off with the bolts.

(3) for Passenger Side:

Using a 12 mm hexagon wrench, remove the 2 collars.

12. REMOVE REAR NO. 1 AIR DUCT (except Regular Cab)

(a) Detach the 7 claws and remove the rear No. 1 air duct.

AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 ...
