Title: AIR CONDITIONING: COMPRESSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

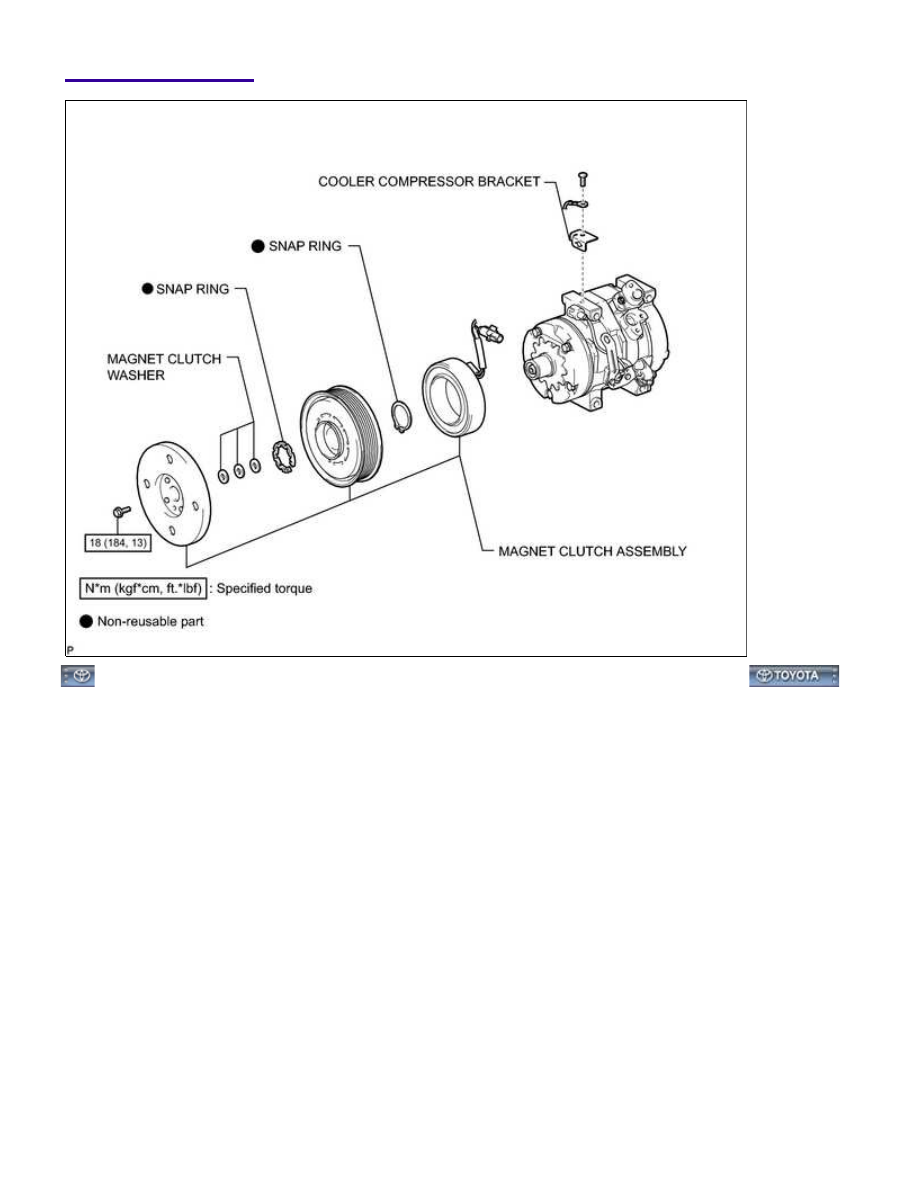

COMPONENTS

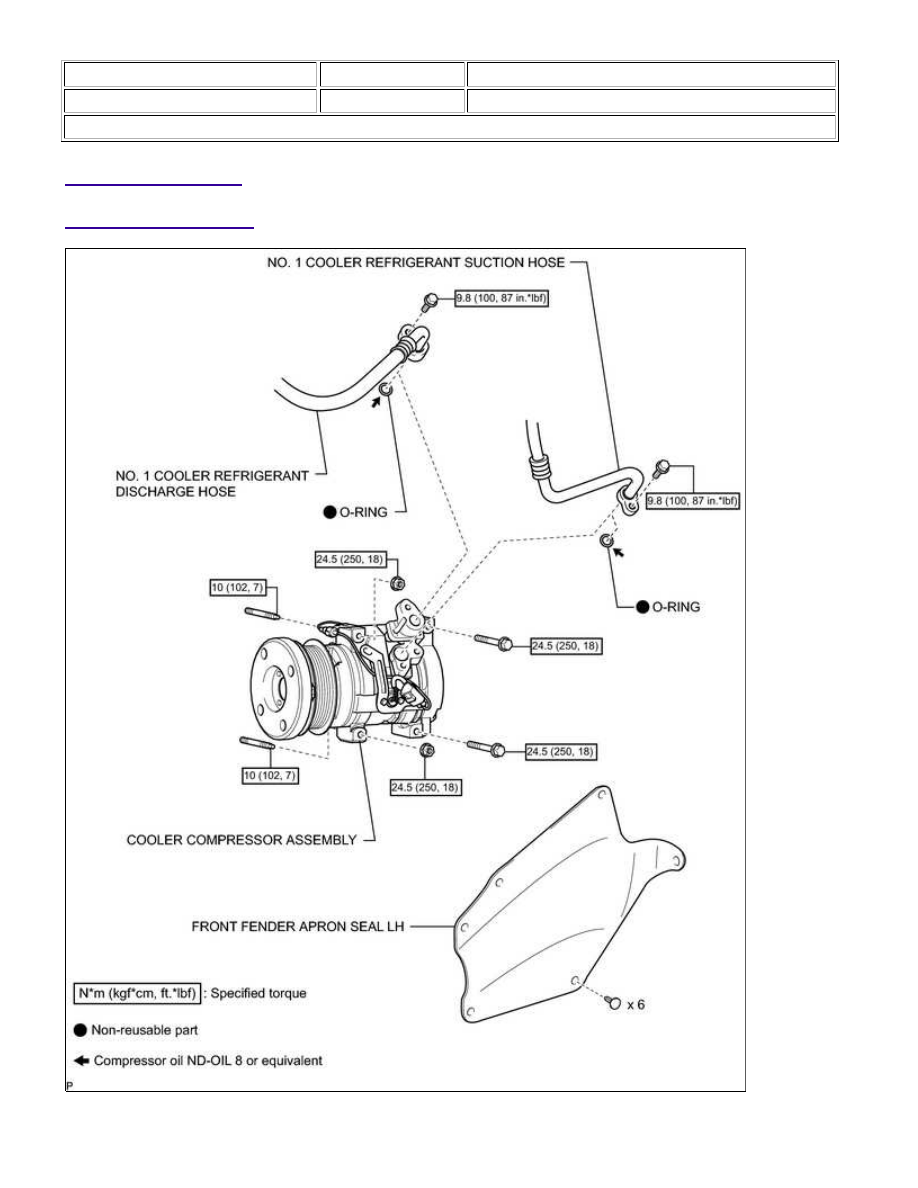

ILLUSTRATION

AIR CONDITIONING: COMPRESSOR: COMPONENTS; 2015 MY Tun...

ILLUSTRATION

AIR CONDITIONING: COMPRESSOR: COMPONENTS; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000180106DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: COMPRESSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM

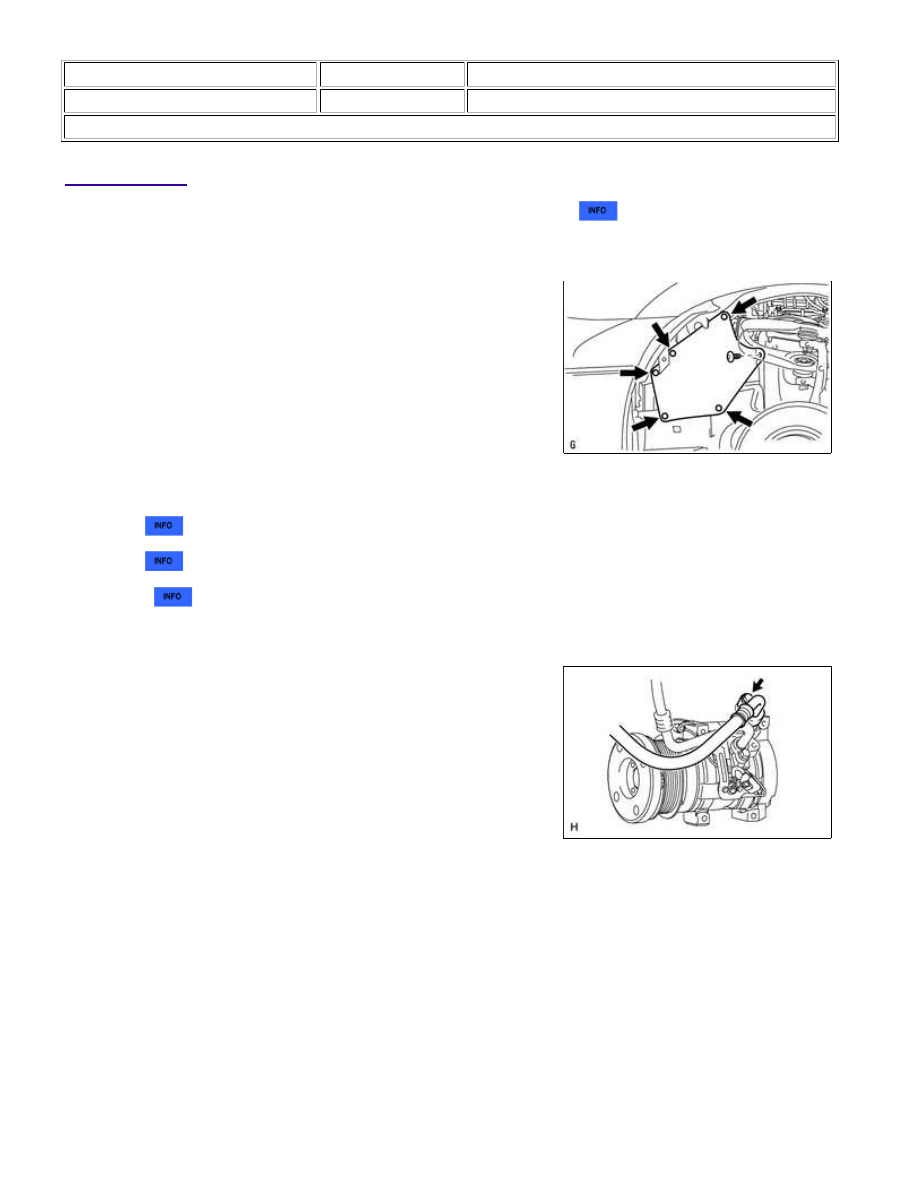

2. REMOVE FRONT FENDER APRON SEAL LH

(a) Remove the 6 clips and front fender apron seal LH.

3. REMOVE FAN AND GENERATOR V BELT

for 1UR-FE:

for 3UR-FE:

for 3UR-FBE:

4. DISCONNECT NO. 1 COOLER REFRIGERANT DISCHARGE HOSE

(a) Remove the bolt and disconnect the No. 1 cooler refrigerant

discharge hose from the cooler compressor assembly.

(b) Remove the O-ring from the No. 1 cooler refrigerant discharge hose.

NOTICE:

5. DISCONNECT NO. 1 COOLER REFRIGERANT SUCTION HOSE

AIR CONDITIONING: COMPRESSOR: REMOVAL; 2015 MY Tundra [...

(a) Remove the bolt and disconnect the No. 1 cooler refrigerant

suction hose from the cooler compressor assembly.

(b) Remove the O-ring from the No. 1 cooler refrigerant suction hose.

NOTICE:

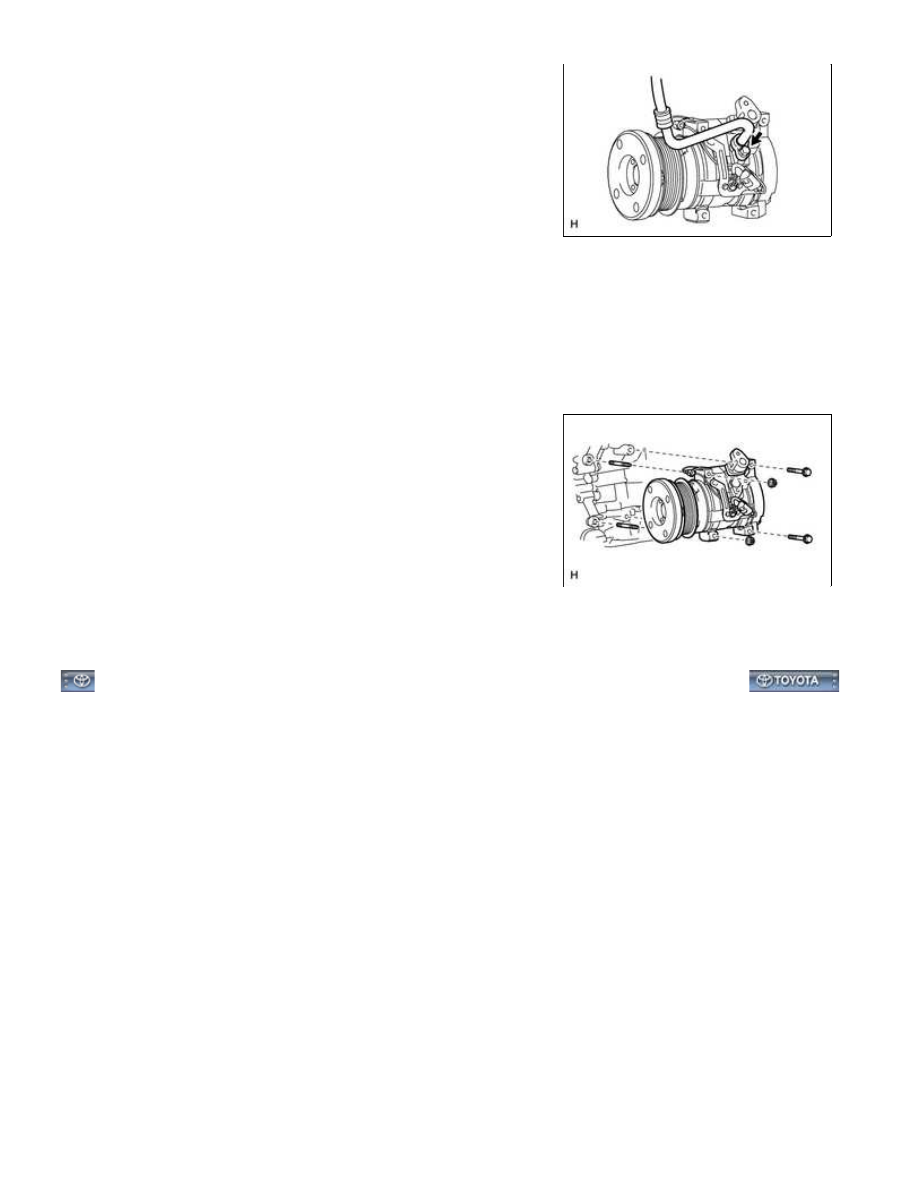

6. REMOVE COOLER COMPRESSOR ASSEMBLY

(a) Disconnect the connector.

(b) Remove the 2 bolts and 2 nuts.

(c) Remove the 2 stud bolts and cooler compressor assembly.

AIR CONDITIONING: COMPRESSOR: REMOVAL; 2015 MY Tundra [...
