A

OK

TESTER CONNECTION

TOOL SETTING

CONDITION

SPECIFIED CONDITION

J19-8 (LOCK) - J19-13 (SG-2)

200 mV/DIV., 10 ms./DIV.

Engine is running

A/C switch ON

Blower switch LO

Pulse generation

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

3.

INSPECT AIR CONDITIONING COMPRESSOR (LOCK SENSOR)

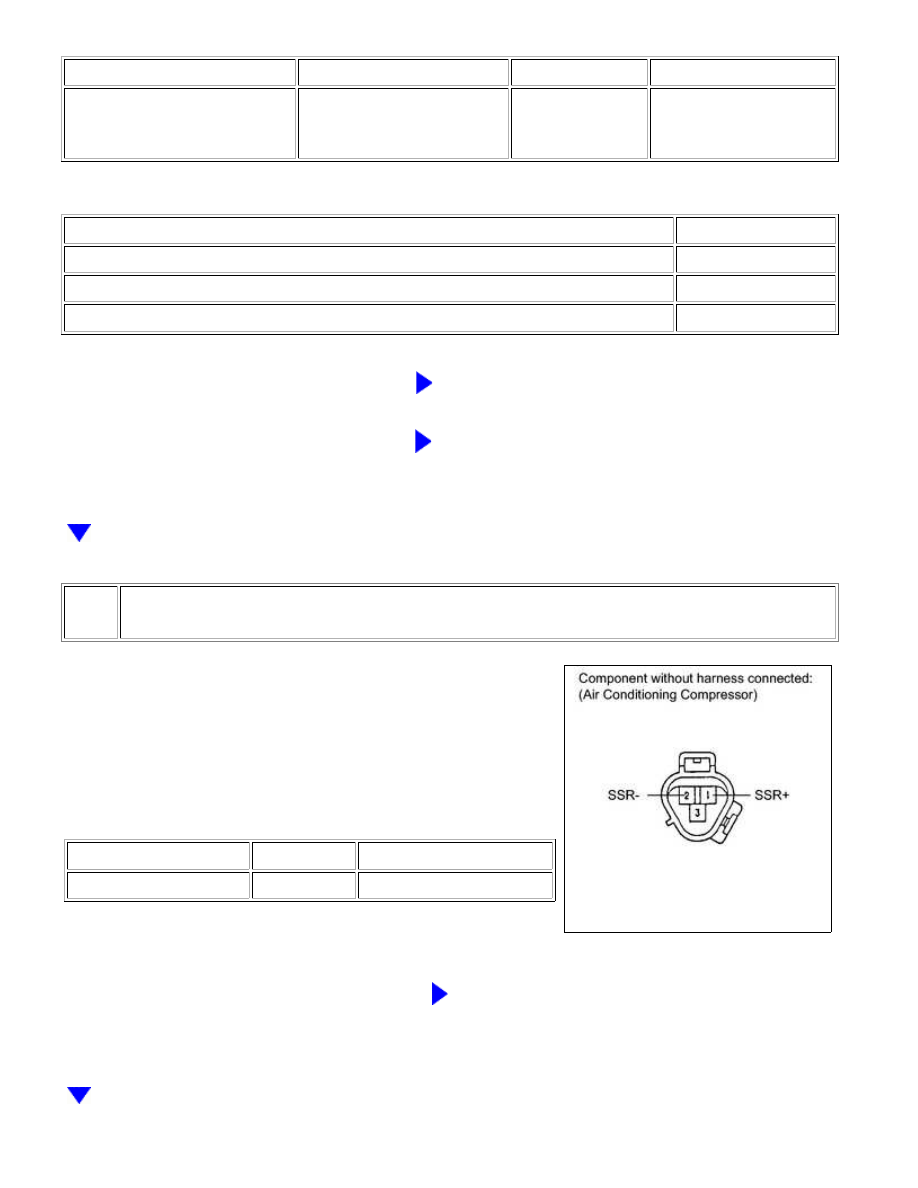

(a) Disconnect the connector from the air conditioning

compressor.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SSR+) - 2 (SSR-)

20°C (68°F)

65 to 125 Ω

NG

REPLACE AIR CONDITIONING COMPRESSOR (LOCK

SENSOR)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

4.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - AIR
CONDITIONING COMPRESSOR)

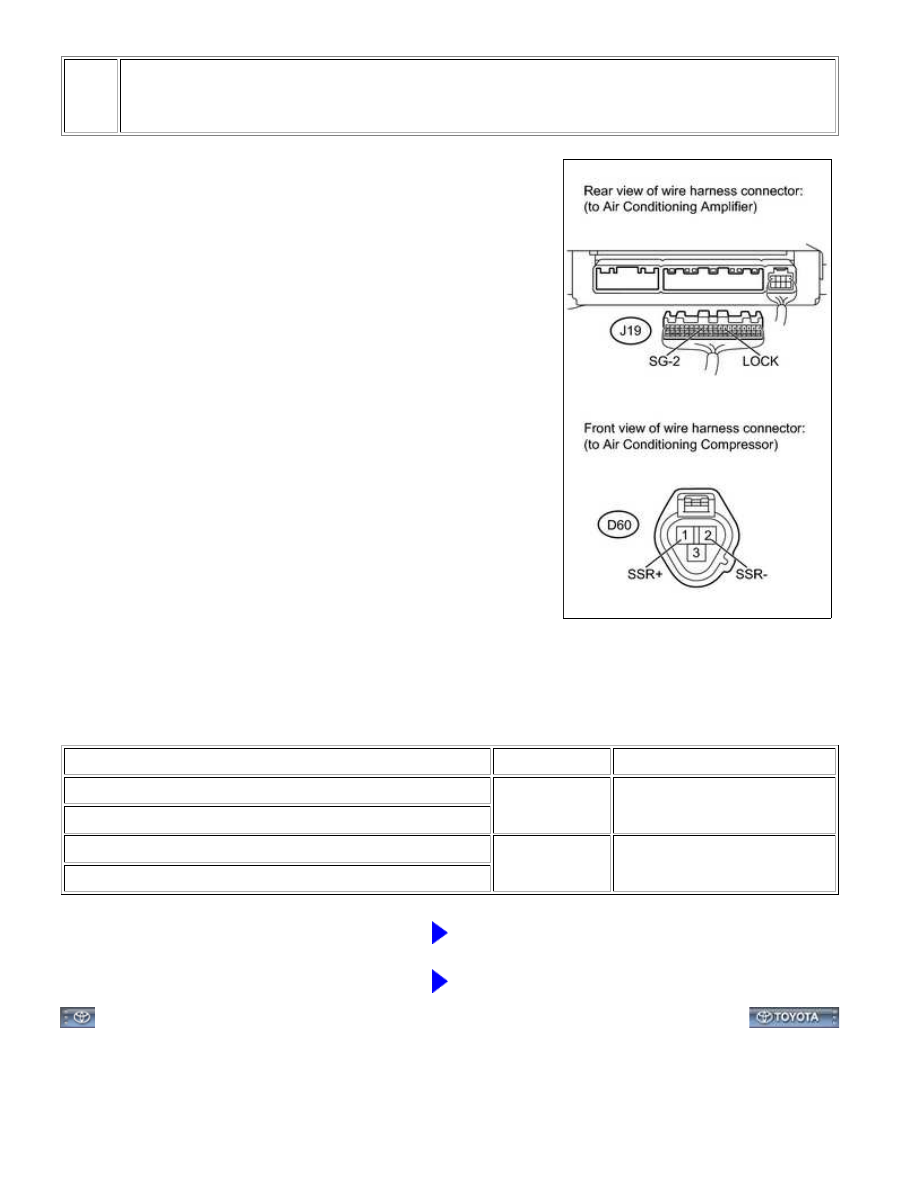

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Disconnect the D60 air conditioning compressor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-8 (LOCK) - D60-1 (SSR+)

Always

Below 1 Ω

J19-13 (SG-2) - D60-2 (SSR-)

J19-8 (LOCK) or D60-1 (SSR+) - Body ground

Always

10 kΩ or higher

J19-13 (SG-2) or D60-2 (SSR-) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXF00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1423/23;

Pressure Sensor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1423/23 Pressure Sensor Circuit

DESCRIPTION

This DTC is output when refrigerant pressure is extremely low (196 kPa (2.0 kgf/cm

2

 , 28 psi) or less) or

extremely high (3140 kPa (32.0 kgf/cm

2

 , 455 psi) or more). The pressure switch, which is installed on the pipe of

the high pressure side to detect refrigerant pressure, outputs a refrigerant pressure signal to the air conditioning

amplifier.

The air conditioning amplifier controls the compressor according to the sensor characteristic.

HINT:

Be sure to check the refrigerant volume first when this DTC is output because this DTC can also be output if

there is no refrigerant in the system.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1423/23

Open or short in pressure switch circuit

Air conditioning pressure switch

Harness or connector

Air conditioning amplifier

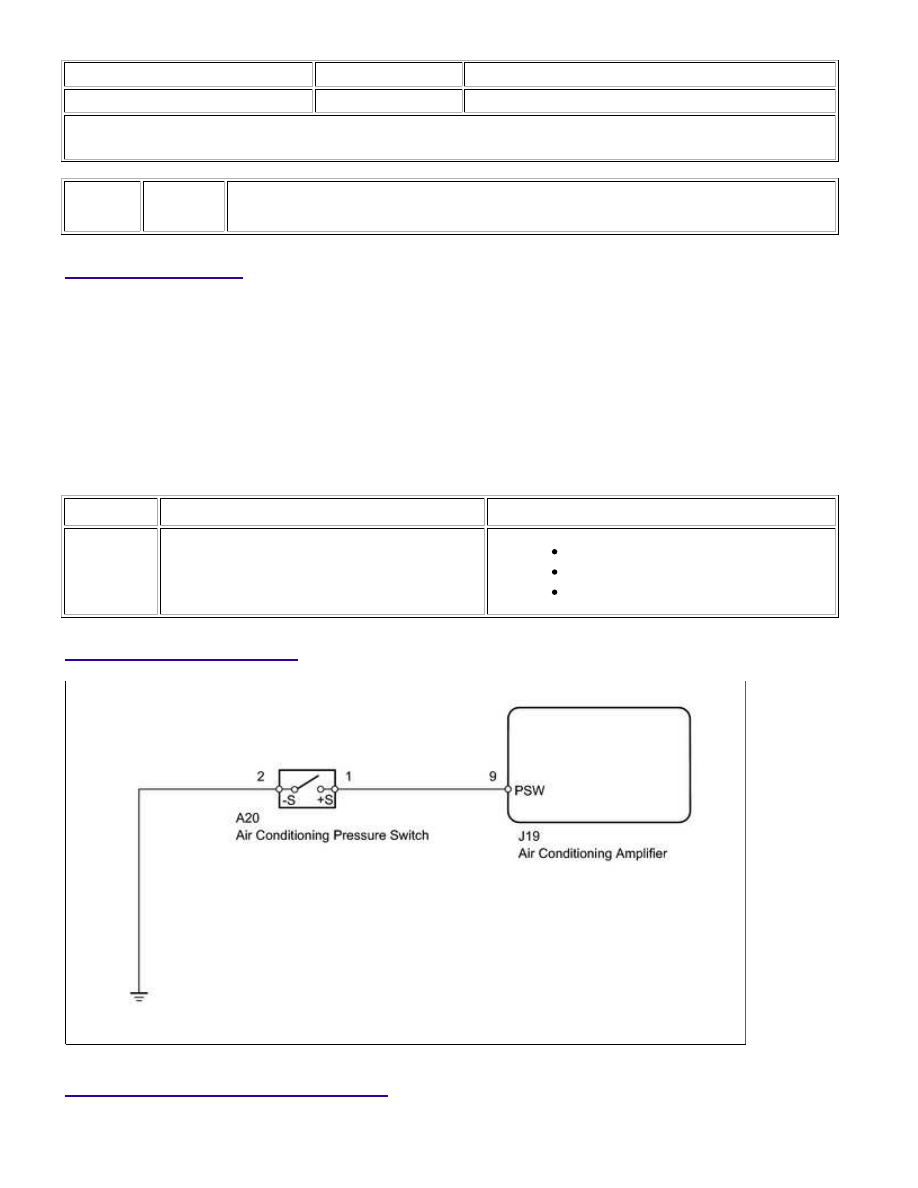

WIRING DIAGRAM

INSPECTION PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

OK

HINT:

Be sure to check the refrigerant volume first when this DTC is output because this DTC can also be output if

there is no refrigerant in the system.

PROCEDURE

1.

CHECK HARNESS OR CONNECTOR (AIR CONDITIONING PRESSURE SWITCH - AIR
CONDITIONING AMPLIFIER AND BODY GROUND)

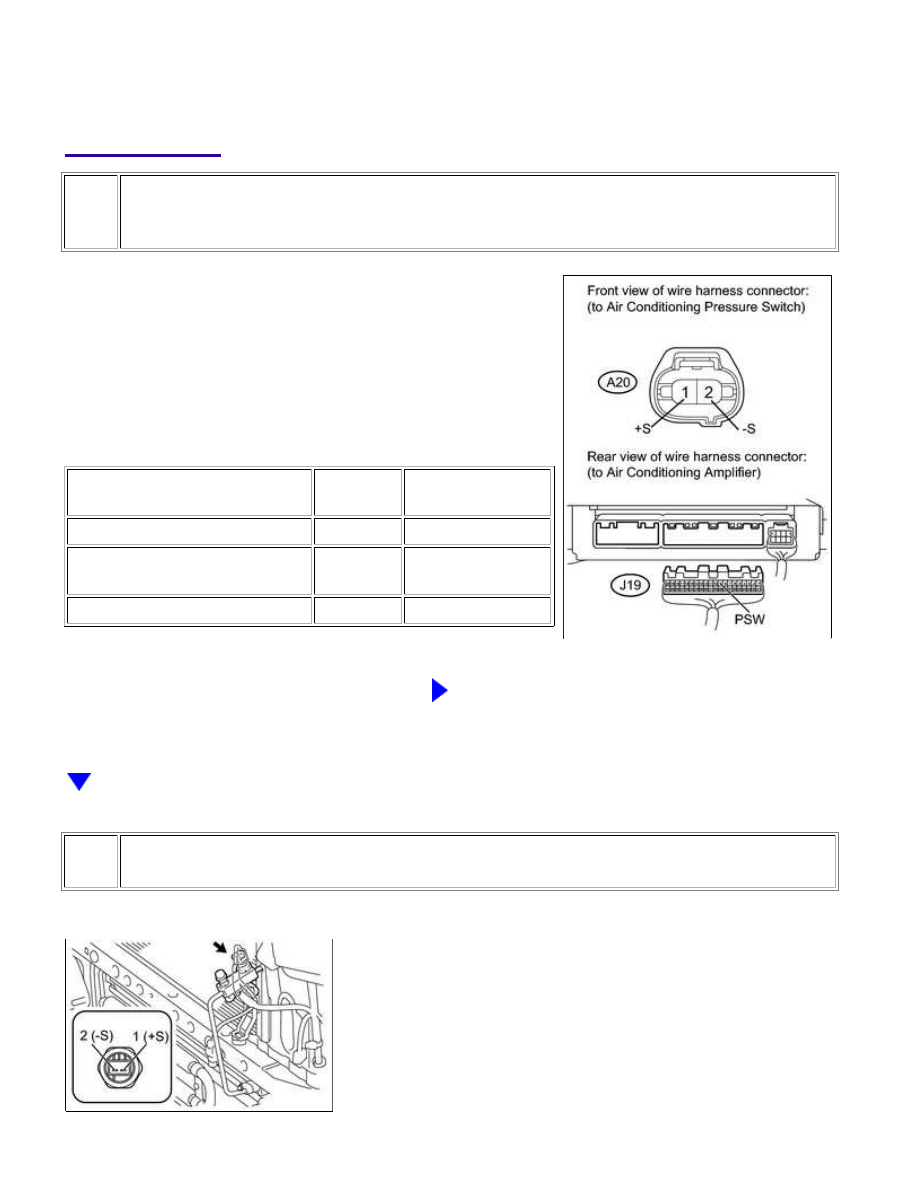

(a) Disconnect the A20 air conditioning pressure switch

connector.

(b) Disconnect the J19 air conditioning amplifier connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

A20-1 (+S) - J19-9 (PSW)

Always

Below 1 Ω

A20-1 (+S) or J19-9 (PSW) - Body

ground

Always

10 kΩ or higher

A20-2 (-S) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK AIR CONDITIONING PRESSURE SWITCH

(a) Set the manifold gauge set.

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...
