OK

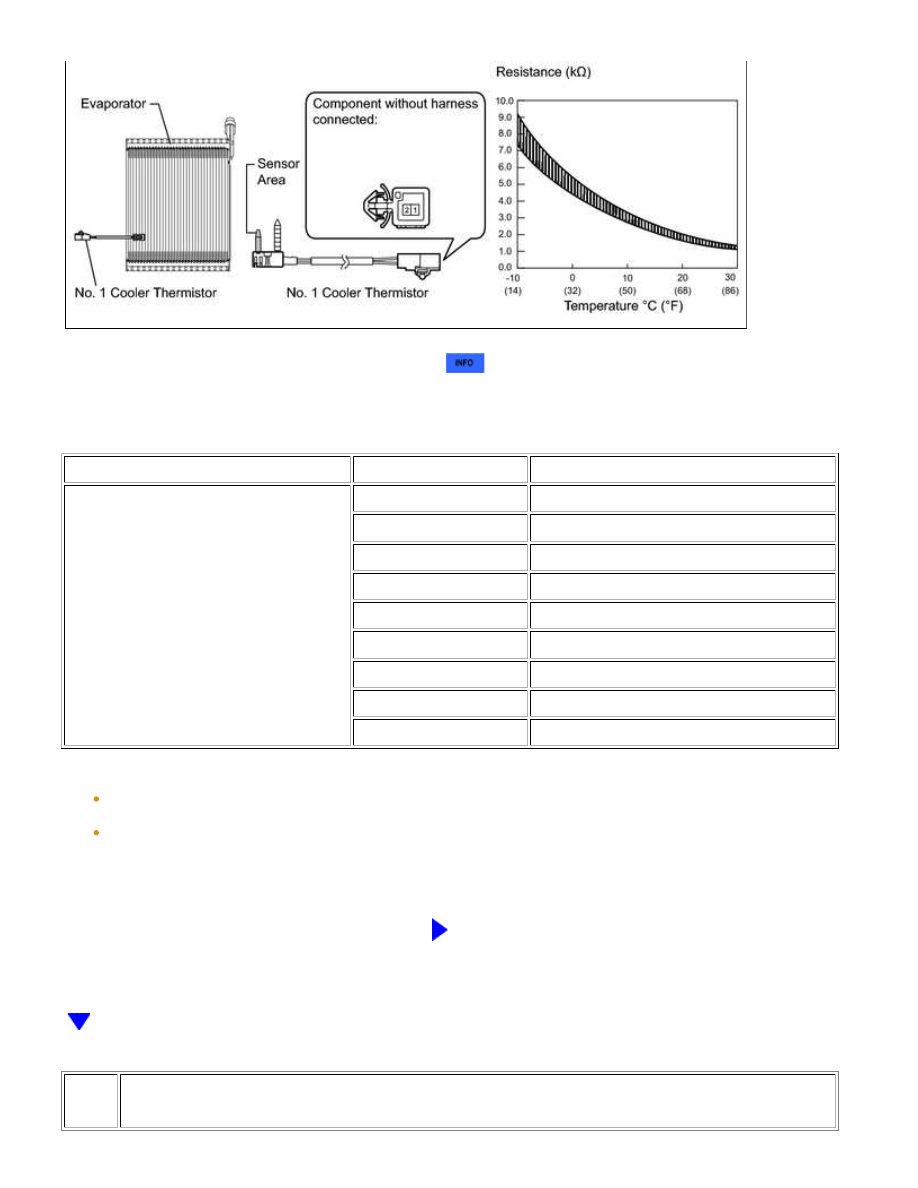

(a) Remove the No. 1 cooler thermistor connector



.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

-10°C (14°F)

7.30 to 9.10 kΩ

-5°C (23°F)

5.65 to 6.95 kΩ

0°C (32°F)

4.40 to 5.35 kΩ

5°C (41°F)

3.40 to 4.15 kΩ

10°C (50°F)

2.70 to 3.25 kΩ

15°C (59°F)

2.14 to 2.58 kΩ

20°C (68°F)

1.71 to 2.05 kΩ

25°C (77°F)

1.38 to 1.64 kΩ

30°C (86°F)

1.11 to 1.32 kΩ

NOTICE:

As the temperature increases, the resistance decreases (see the graph).

NG

REPLACE NO. 1 COOLER THERMISTOR

3.

REPAIR OR REPLACE AIR CONDITIONING HARNESS

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

NEXT

(a) Repair or replace the air conditioning harness.

4.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ZSV00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1422/22;

Compressor Lock Sensor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1422/22 Compressor Lock Sensor Circuit

DESCRIPTION

The ECM sends an engine speed signal to the air conditioning amplifier via the CAN communication system.

The air conditioning amplifier reads the difference between compressor speed and engine speed. When the

difference becomes too large, the air conditioning amplifier determines that the compressor locks, and turns the

magnetic clutch off.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1422/22

Open or short in compressor

lock sensor circuit

Air conditioning compressor (lock sensor)

Compressor drive belt

Harness or connector between air conditioning compressor

(lock sensor) and air conditioning amplifier

Air conditioning amplifier

CAN communication system

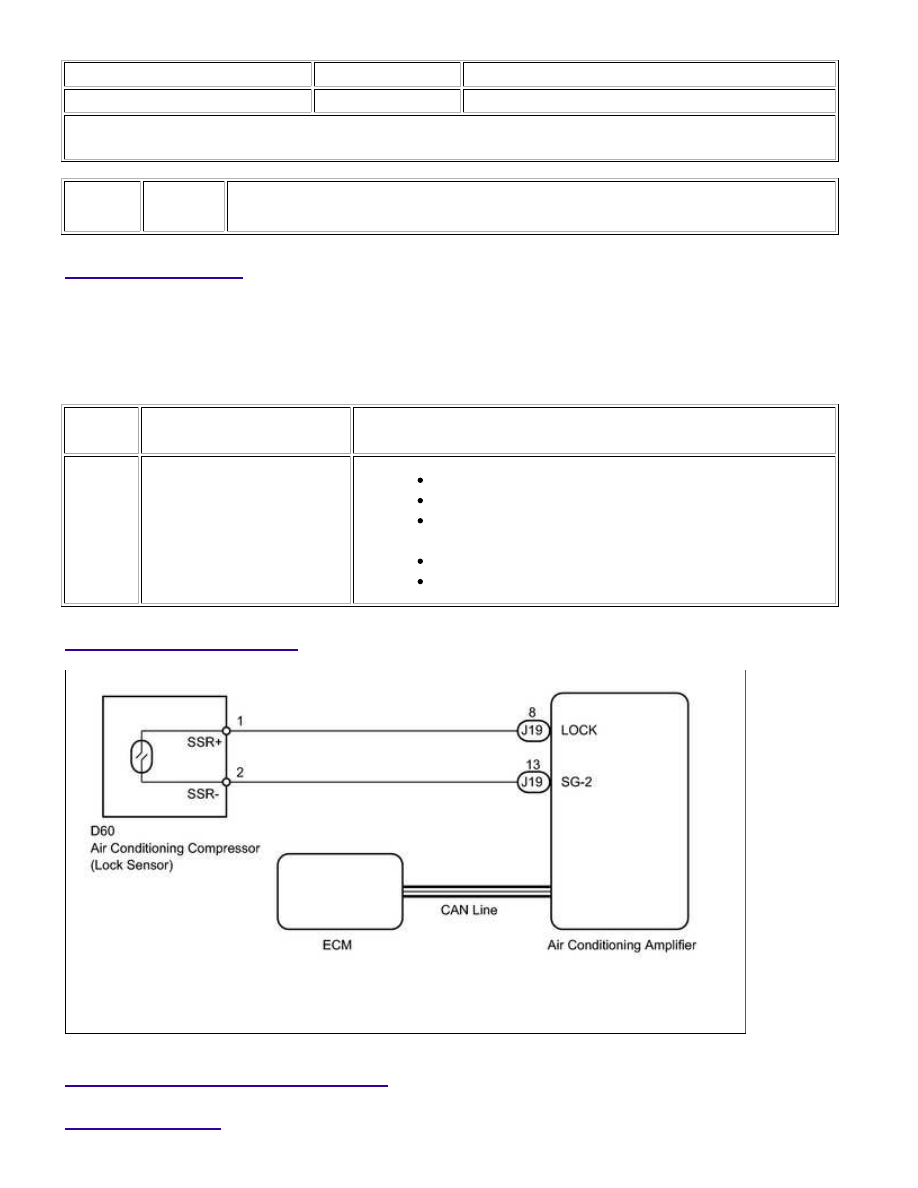

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

A

1.

CHECK FOR DTC (CAN COMMUNICATION SYSTEM)

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

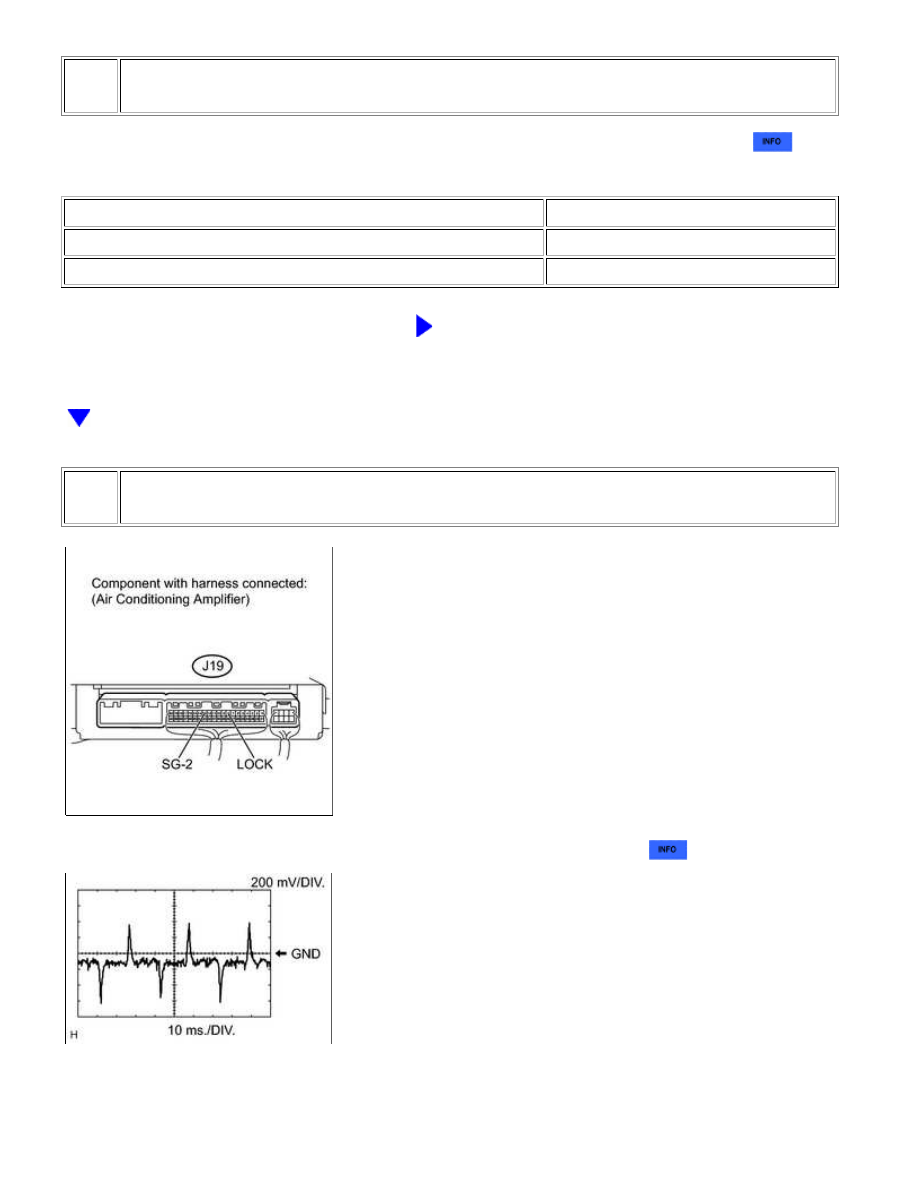

2.

CHECK AIR CONDITIONING AMPLIFIER

(a) Remove the air conditioning amplifier with the connectors still connected



.

(b) Using an oscilloscope, check the waveform.

Standard:
