Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000030AZ00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): DTC CHECK /

CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Air conditioner / Trouble Codes.

(e) Check for DTCs.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Air conditioner / Trouble Codes.

(e) Clear the DTCs.

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM0000030F7009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): DIAGNOSTIC

TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is displayed during the DTC check, inspect the trouble areas listed for that code. For details

DTC CODE

DETECTION ITEM

SEE PAGE

B1412/12

Ambient Temperature Sensor Circuit

B1413/13

Evaporator Temperature Sensor Circuit

B1422/22

Compressor Lock Sensor Circuit

B1423/23

Pressure Sensor Circuit

B1441/41

Air Mix Damper Control Servo Motor Circuit (Passenger Side)

B1442/42

Air Inlet Damper Control Servo Motor Circuit

B1443/43

Air Outlet Damper Control Servo Motor Circuit

B1497/97

BUS IC Communication Malfunction

B1499/99

Multiplex Communication Circuit

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXC00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

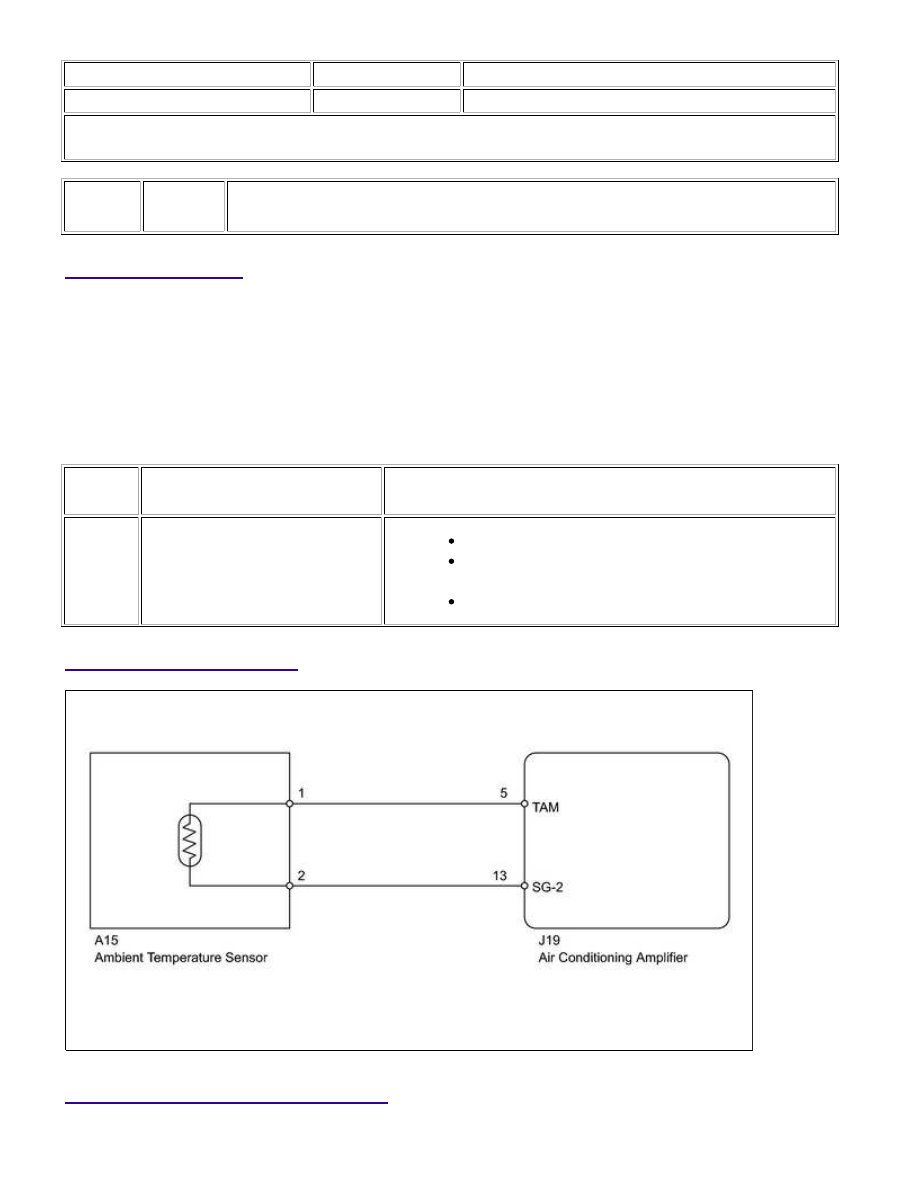

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1412/12;

Ambient Temperature Sensor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1412/12 Ambient Temperature Sensor Circuit

DESCRIPTION

is used for controlling the cabin temperature. The sensor sends a signal to the air conditioning amplifier. The

The air conditioning amplifier applies voltage (5 V) to the ambient temperature sensor and reads voltage changes

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1412/12

Open or short in ambient

temperature sensor circuit

Ambient temperature sensor

Harness or connector between ambient temperature

sensor and air conditioning amplifier

Air conditioning amplifier

WIRING DIAGRAM

INSPECTION PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

A

PROCEDURE

1.

READ VALUE USING TECHSTREAM (AMBIENT TEMPERATURE SENSOR)

(a) Use the Data List to check if the ambient temperature sensor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM /

RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Ambient Temp

Sensor

Ambient temperature

sensor /

Min.: -23.3°C (-9.94°F)

Max.: 65.95°C (150.71°F)

Actual ambient temperature is

displayed

Open in circuit: -23.3°C

(-9.94°F)

Short in circuit: 65.95°C

(150.71°F)

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

INSPECT AMBIENT TEMPERATURE SENSOR
