TERMINAL NO.

(SYMBOLS)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J127-4 (IG+) - J127-5

(GND)

SB - W-B

Ignition power supply

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J127-5 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

J127-7 (STX) - J127-5

(GND)

SB - W-B

LIN communication

signal

Ignition switch

ON

Pulse generation

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002VX600TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): TERMINALS OF

ECU; 2015 MY Tundra [08/2014 -        ]

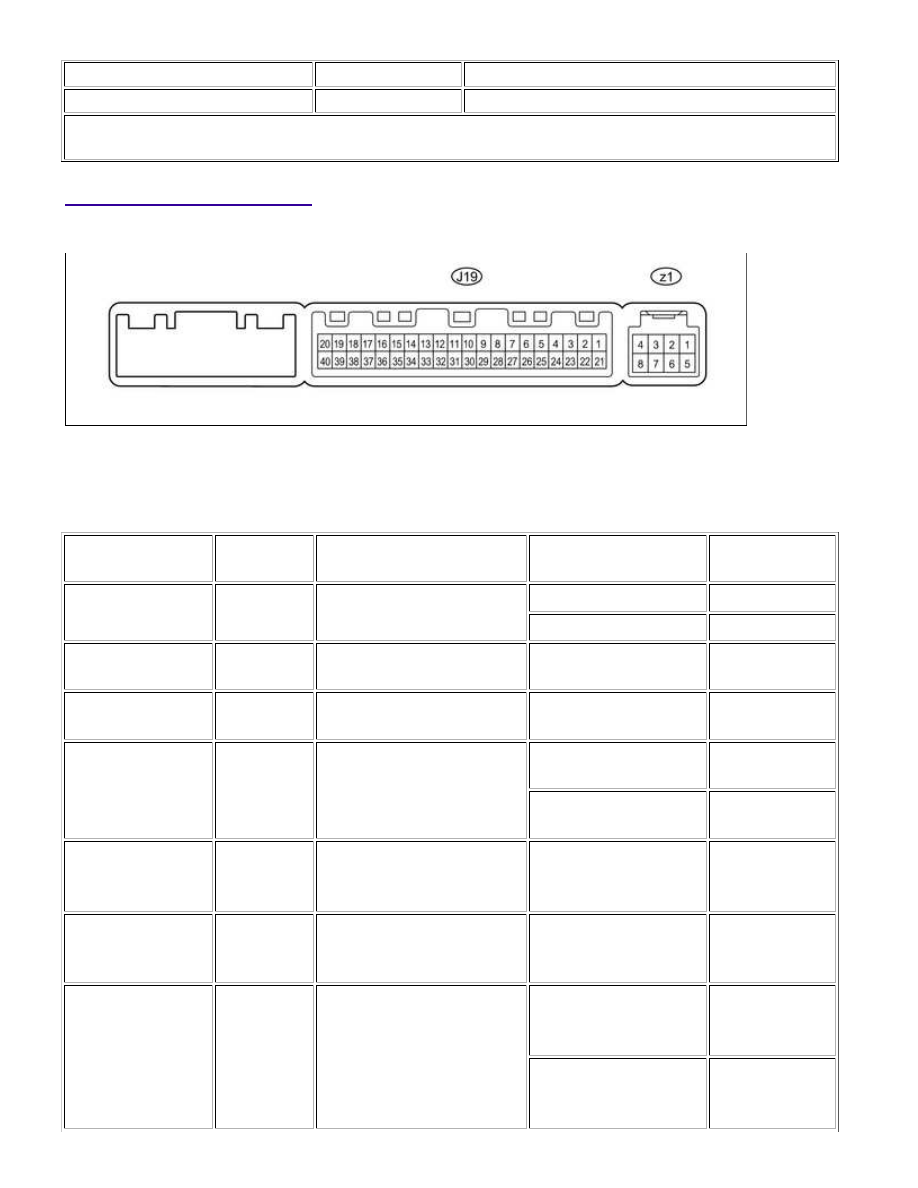

TERMINALS OF ECU

1. CHECK AIR CONDITIONING AMPLIFIER

(a) Measure the voltage and resistance according to the value(s) in the table below.

HINT:

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J19-1 (IG+) - J19-14

(GND)

P - W-B

Ignition power supply

Ignition switch ON

11 to 14 V

Ignition switch OFF

Below 1 V

J19-21 (B) - J19-14

(GND)

BR - W-B

Battery power source

Always

11 to 14 V

J19-14 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

J19-5 (TAM) - J19-14

(GND)

V - W-B

Ambient temperature sensor

signal

Ignition switch ON at

25°C (77°F)

1.35 to 1.75 V

Ignition switch ON at

40°C (104°F)

0.9 to 1.2 V

J19-8 (LOCK) -

J19-14 (GND)

SB - W-B

Compressor lock sensor

signal

Engine is running

Blower switch LO

A/C switch ON

Pulse generation

(see waveform

1)

J19-23 (BLW) -

J19-14 (GND)

LG - W-B

Blower motor control signal

Ignition switch ON

Blower switch LO

Pulse generation

(see waveform

2)

J19-20 (MGC) -

J19-14 (GND)

P - W-B

Compressor magnetic clutch

operation signal

Engine is running

Blower switch LO

A/C switch OFF

11 to 14 V

Engine is running

Blower switch LO

A/C switch ON

Below 1 V

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J19-13 (SG-2) -

Body ground

G - Body

ground

Ground for ambient

temperature sensor

Always

Below 1 Ω

J19-37 (LIN1) -

J19-14 (GND)

SB - W-B

LIN communication signal

Ignition switch ON

Pulse generation

J19-11 (CANH) -

J19-14 (GND)

B - W-B

Hi-level CAN bus line

Ignition switch ON

Pulse generation

(see waveform

3)

J19-12 (CANL) -

J19-14 (GND)

W - W-B

Lo-level CAN bus line

Ignition switch ON

Pulse generation

(see waveform

4)

z1-2 (BUS G) - Body

ground

-

Ground for BUS IC

Always

Below 2 V

z1-3 (BUS) - z1-2

(BUS G)

-

BUS IC control signal

Ignition switch OFF → ON Pulse generation

z1-4 (B BUS) - z1-2

(BUS G)

-

Power supply for BUS IC

Always

11 to 14 V

z1-5 (SGA) - Body

ground

-

Ground for No. 1 cooler

thermistor

Always

Below 2 V

z1-6 (TEA) - z1-5

(SGA)

-

No. 1 cooler thermistor signal

Ignition switch ON

No. 1 cooler thermistor

at 0°C (32°F)

1.7 to 2.1 V

Ignition switch ON

No. 1 cooler thermistor

at 15°C (59°F)

0.7 to 1.3 V

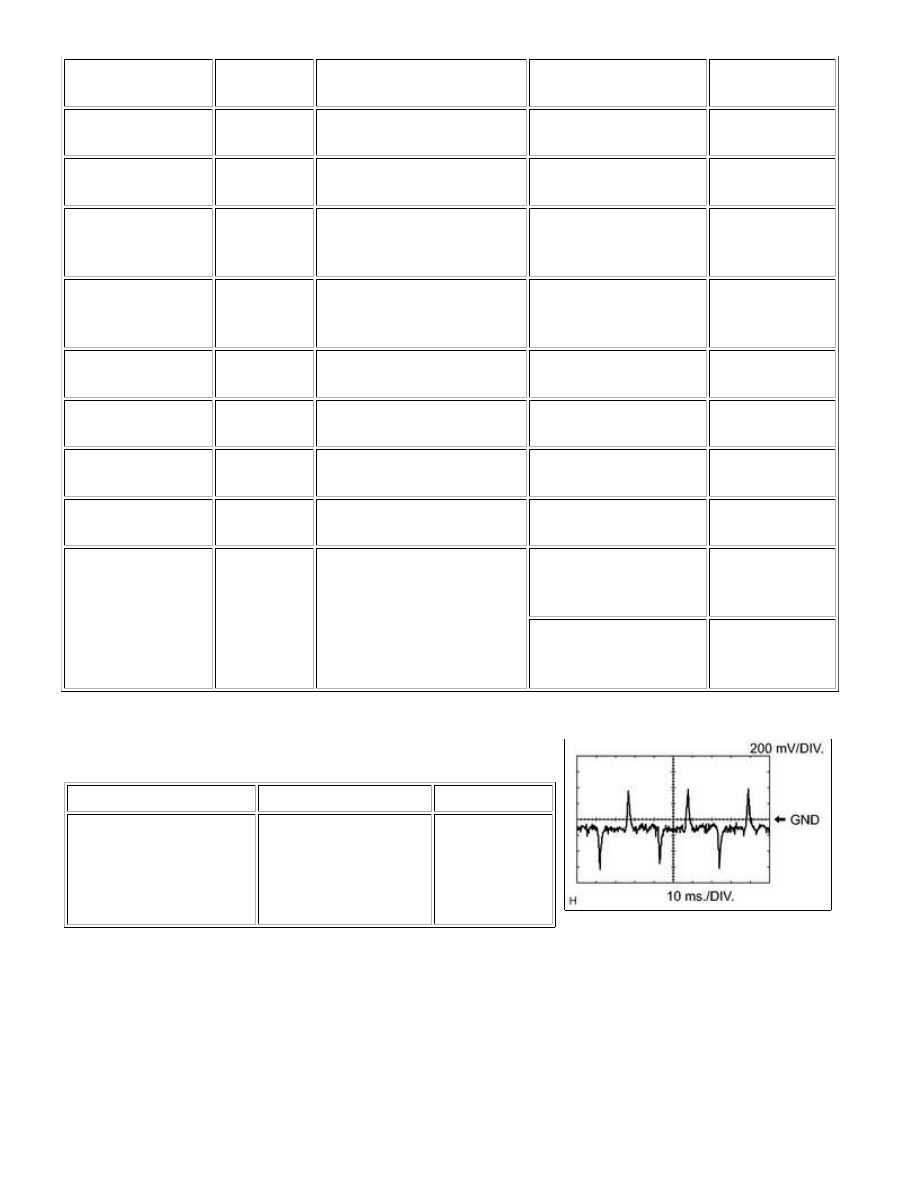

(b) Using an oscilloscope, check waveform 1.

Compressor lock signal

TERMINAL NO. (SYMBOLS)

TOOL SETTING

CONDITION

J19-8 (LOCK) - J19-14

(GND)

200 mV/DIV., 10

ms./DIV.

Engine is

running

Blower switch

LO

A/C switch ON

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

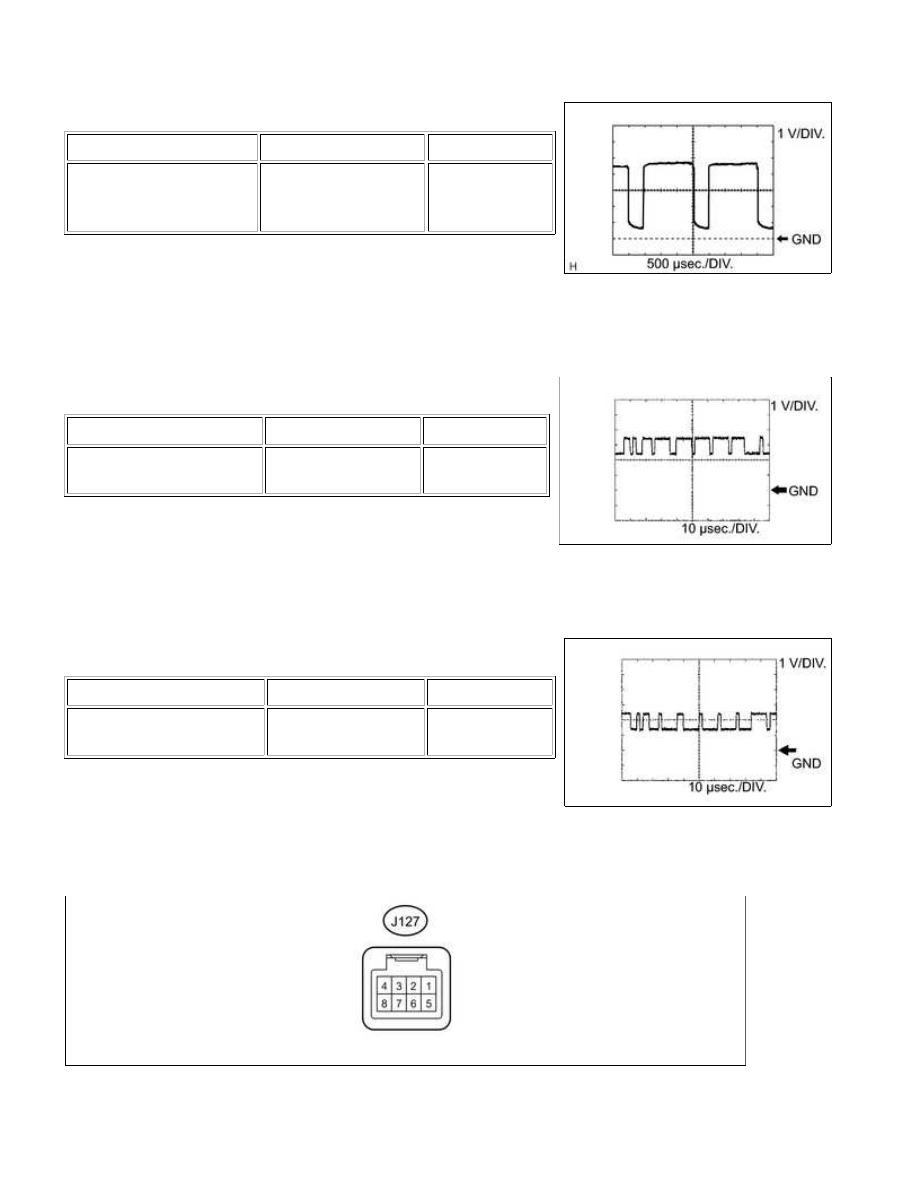

(c) Using an oscilloscope, check waveform 2.

Blower motor control signal

TERMINAL NO. (SYMBOLS)

TOOL SETTING

CONDITION

J19-23 (BLW) - J19-14

(GND)

1 V/DIV., 500

µsec./DIV.

Ignition switch

ON

Blower switch LO

HINT:

When the blower level is increased, the duty ratio changes

accordingly.

(d) Using an oscilloscope, check waveform 3.

CAN communication signal

TERMINAL NO. (SYMBOLS)

TOOL SETTING

CONDITION

J19-11 (CANH) - J19-14

(GND)

1 V/DIV., 10

µsec./DIV.

Ignition switch

ON

HINT:

The waveform varies depending on the CAN communication

signal.

(e) Using an oscilloscope, check waveform 4.

CAN communication signal

TERMINAL NO. (SYMBOLS)

TOOL SETTING

CONDITION

J19-12 (CANL) - J19-14

(GND)

1 V/DIV., 10

µsec./DIV.

Ignition switch

ON

HINT:

The waveform varies depending on the CAN communication

signal.

2. CHECK AIR CONDITIONING CONTROL ASSEMBLY

(a) Disconnect the J127 air conditioning control assembly connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.
