(b) Disconnect the A20 air conditioning pressure switch connector.

(c) Run the engine at approximately 2000 rpm.

(d) Set the blower speed control switch to the HI position.

(e) Set the temperature control level to the MAX. COOL position.

(f) Turn the A/C switch ON.

(g) Check the switch operation.

(1) Connect the positive (+) lead from an ohmmeter to terminal 1 (+S) and the negative (-) lead to

terminal 2 (-S).

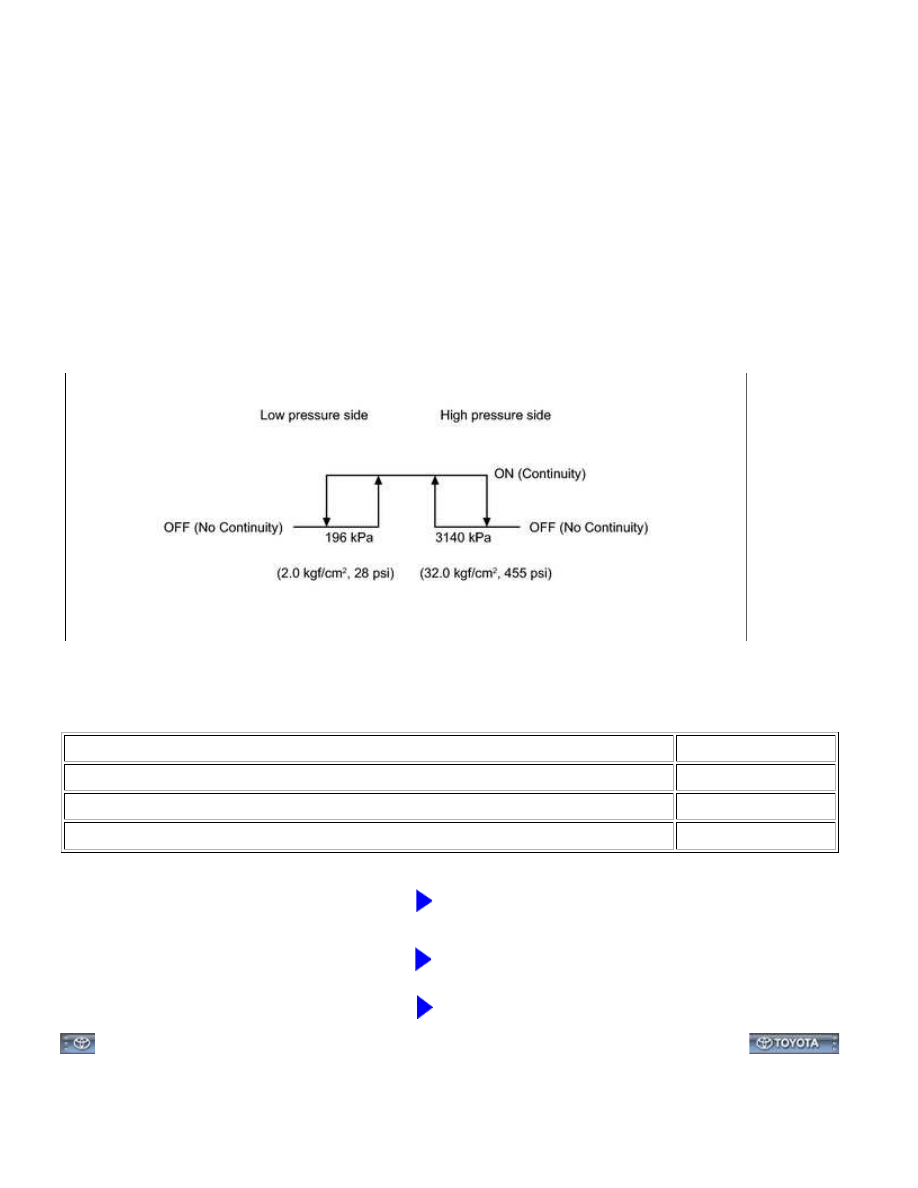

(2) Measure the resistance between the terminals when refrigerant pressure is changed as shown

in the illustration.

OK:

Resistance varies as shown in the illustration.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

A

REPLACE AIR CONDITIONING PRESSURE SWITCH

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXK00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1441/41; Air

Mix Damper Control Servo Motor Circuit (Passenger Side); 2015 MY Tundra [08/2014 -        ]

DTC

B1441/41 Air Mix Damper Control Servo Motor Circuit (Passenger Side)

DESCRIPTION

The No. 1 damper servo sub-assembly (air mix servo motor) sends pulse signals to inform the air conditioning

HINT:

Confirm that no mechanical problem is present because this diagnostic trouble code can be output when

either a damper link or damper is mechanically locked.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1441/41

Air mix damper position sensor value does not change even

if air conditioning amplifier operates No. 1 damper servo

sub-assembly (air mix servo motor)

No. 1 damper servo

sub-assembly (air mix

servo motor)

Air conditioning harness

Air conditioning amplifier

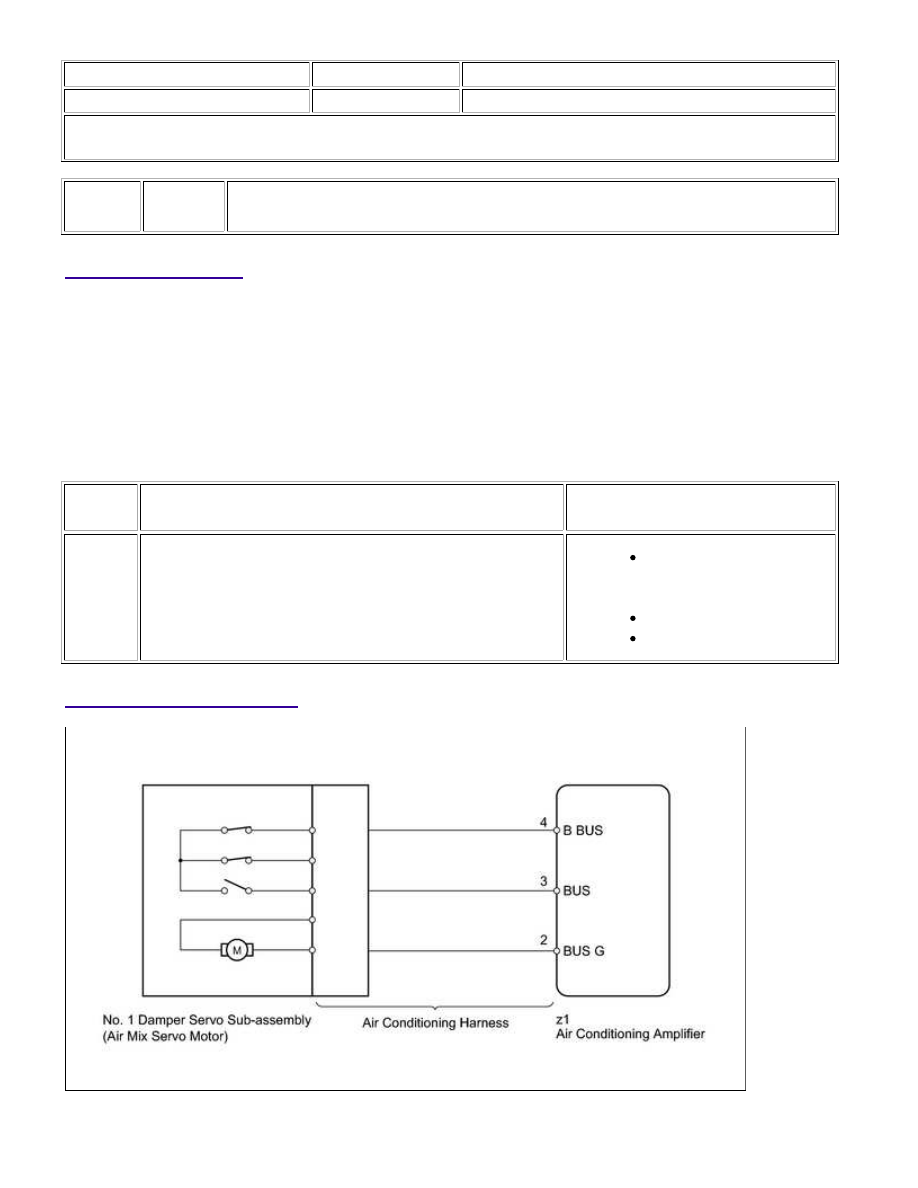

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

A

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (AIR MIX SERVO MOTOR TARGET PULSE)

(a) Use the Data List to check if the servo motor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Air Mix Servo Targ

Pulse (D)

No. 1 damper servo sub-assembly (air mix servo

motor) target pulse /

Min.: 0, Max.: 255

MAX. COLD: 5

(pulse)

MAX. HOT: 104

(pulse)

-

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

OK (Checking from the DTC)

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

NG

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

REPLACE NO. 1 DAMPER SERVO SUB-ASSEMBLY (AIR MIX SERVO MOTOR)

(a) Temporarily replace the No. 1 damper servo sub-assembly (air mix servo motor) with a new one



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new one and check that the condition returns to normal.

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

NEXT

NEXT

3.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

GO TO STEP 4

OK

END (NO. 1 DAMPER SERVO SUB-ASSEMBLY [AIR

MIX SERVO MOTOR] IS DEFECTIVE)

4.

REPLACE AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

5.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC again



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)
