OK

OK

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

Engine is running

Blower switch LO

A/C switch OFF

11 to 14 V

NG

REPLACE AIR CONDITIONING AMPLIFIER

7.

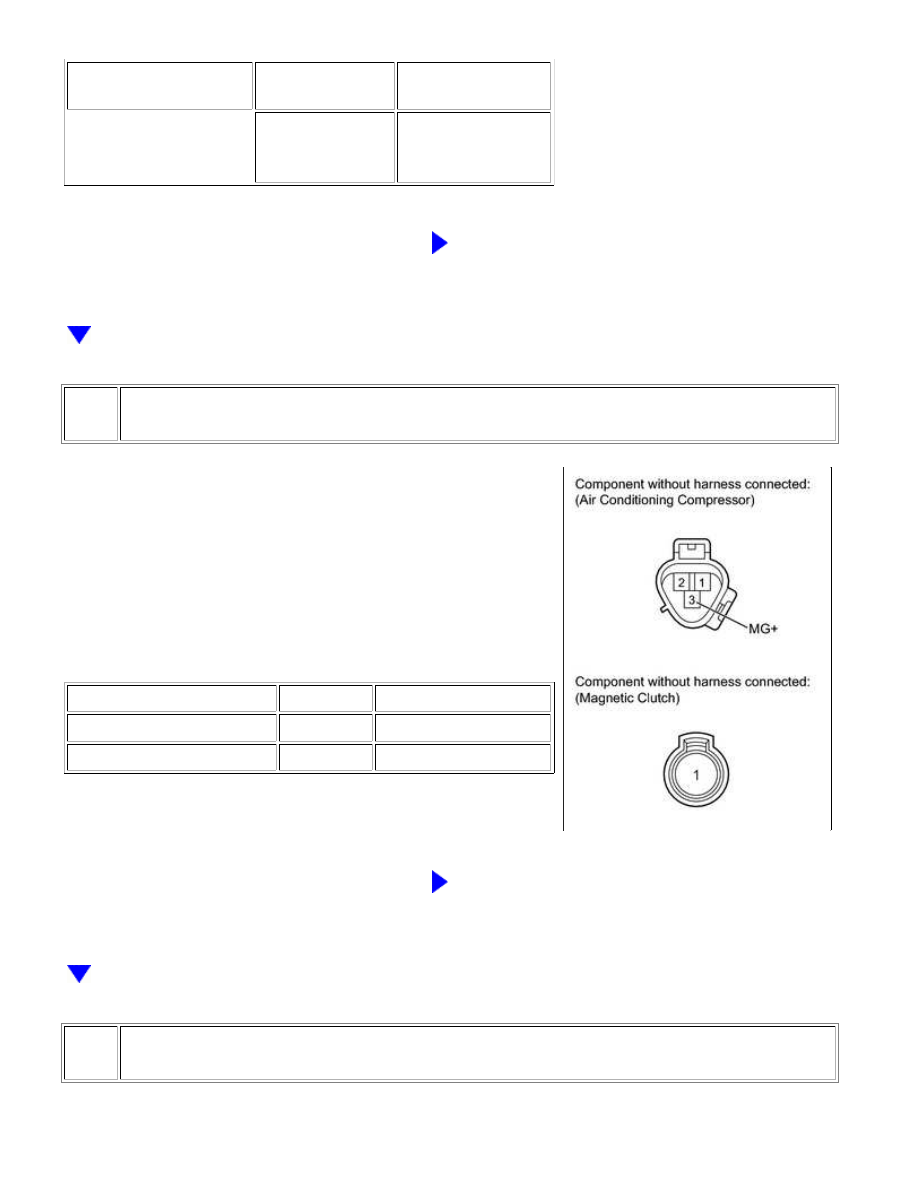

INSPECT AIR CONDITIONING COMPRESSOR (COMPRESSOR HARNESS)

(a) Disconnect the D60 air conditioning compressor connector.

(b) Disconnect the magnetic clutch connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (MG+) - 1

Always

Below 1 Ω

3 (MG+) or 1 - Body ground

Always

10 kΩ or higher

NG

REPAIR AIR CONDITIONING COMPRESSOR

8.

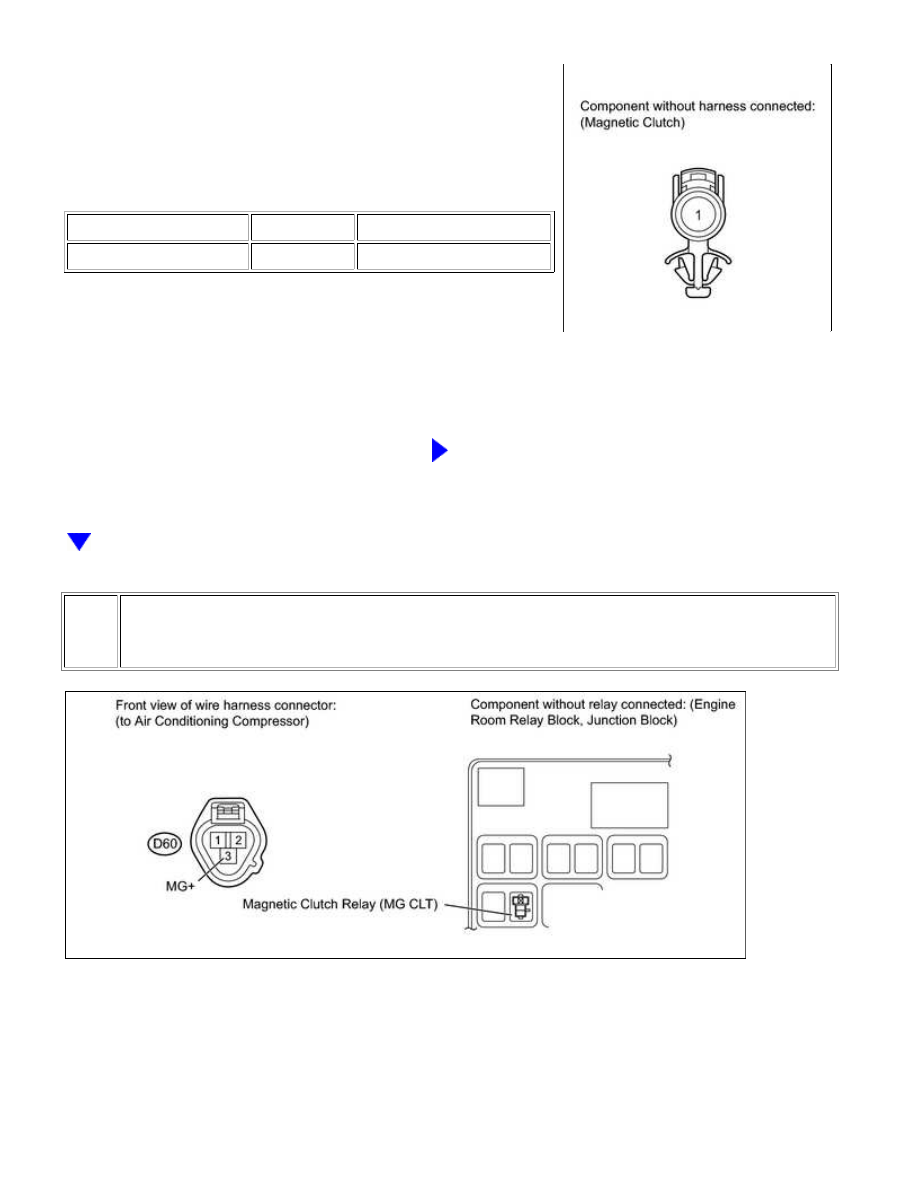

INSPECT MAGNETIC CLUTCH

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - Body ground

Always

3.4 to 3.8 Ω

(b) When connector terminal 1 is connected to the positive (+) battery terminal, check that the

following occurs: 1) the magnetic clutch's operating sound can be heard, and 2) the magnetic
clutch's hub and rotor lock.

NG

REPLACE MAGNETIC CLUTCH

9.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING COMPRESSOR - ENGINE
ROOM RELAY BLOCK, JUNCTION BLOCK)

(a) Disconnect the D60 air conditioning compressor connector.

(b) Remove the magnetic clutch relay (MG CLT) from the engine room relay block, junction block.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D60-3 (MG+) - Engine room relay block magnetic clutch relay terminal 3

Always

Below 1 Ω

D60-3 (MG+) or Engine room relay block magnetic clutch relay terminal 3 -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VXL00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): ECU Power

Source Circuit; 2015 MY Tundra [08/2014 -        ]

ECU Power Source Circuit

DESCRIPTION

This circuit provides power to operate the air conditioning amplifier.

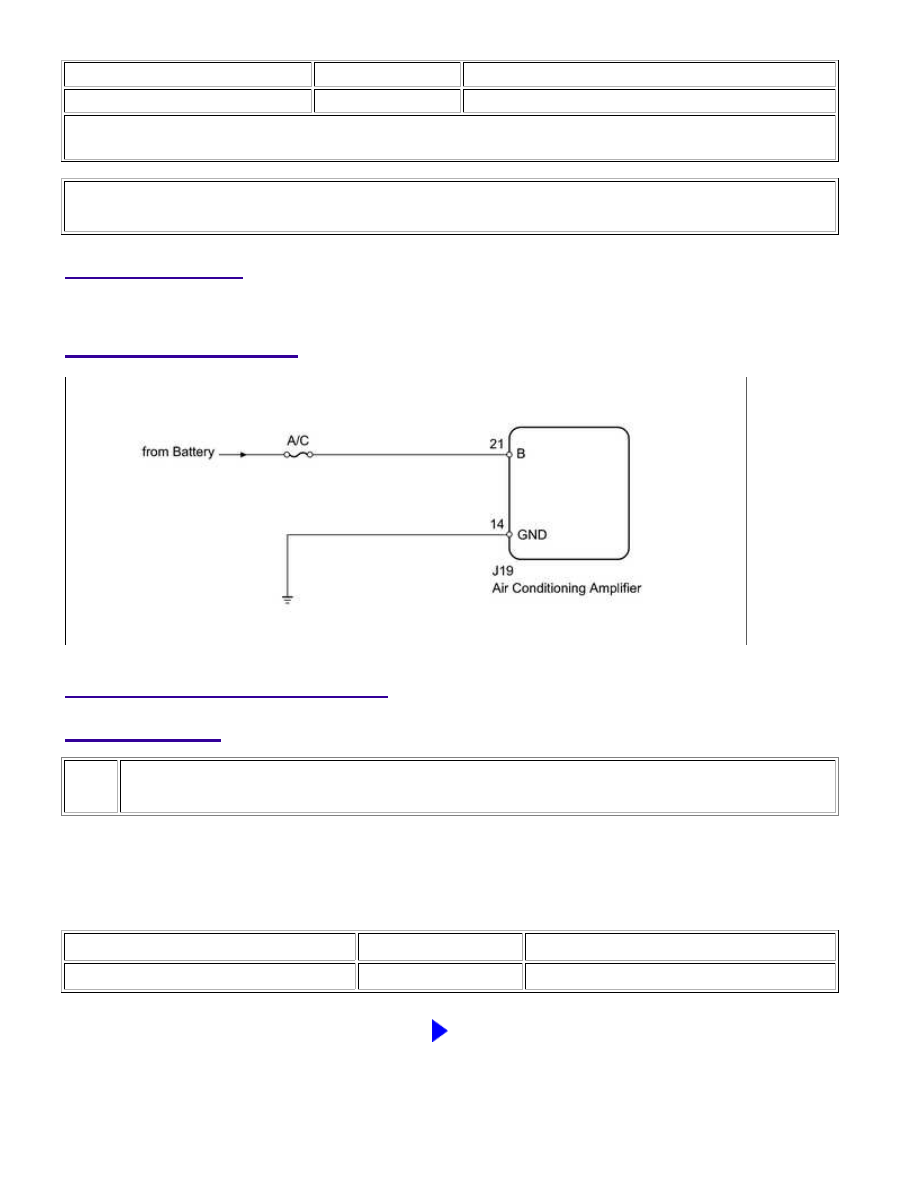

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (A/C)

(a) Remove the A/C fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A/C fuse

Always

Below 1 Ω

NG

REPLACE FUSE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...
