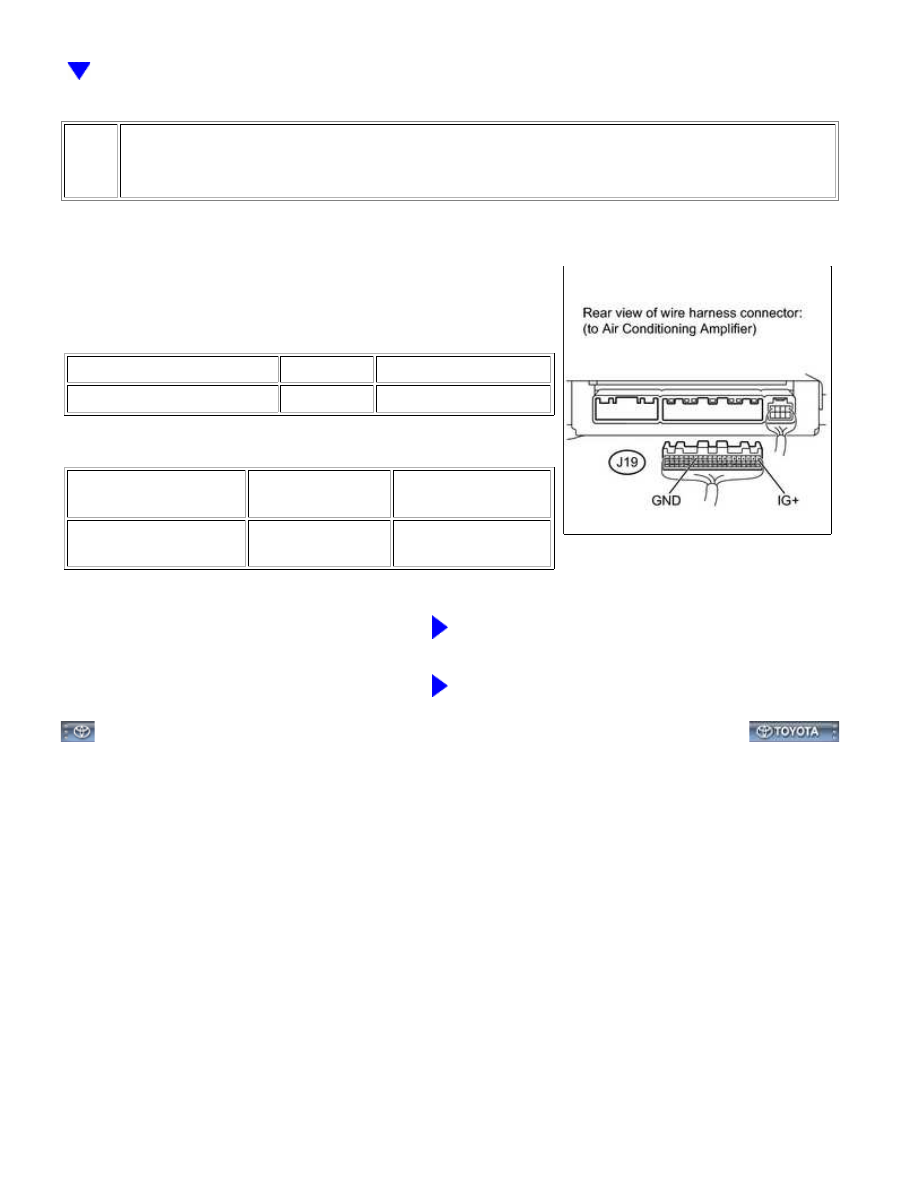

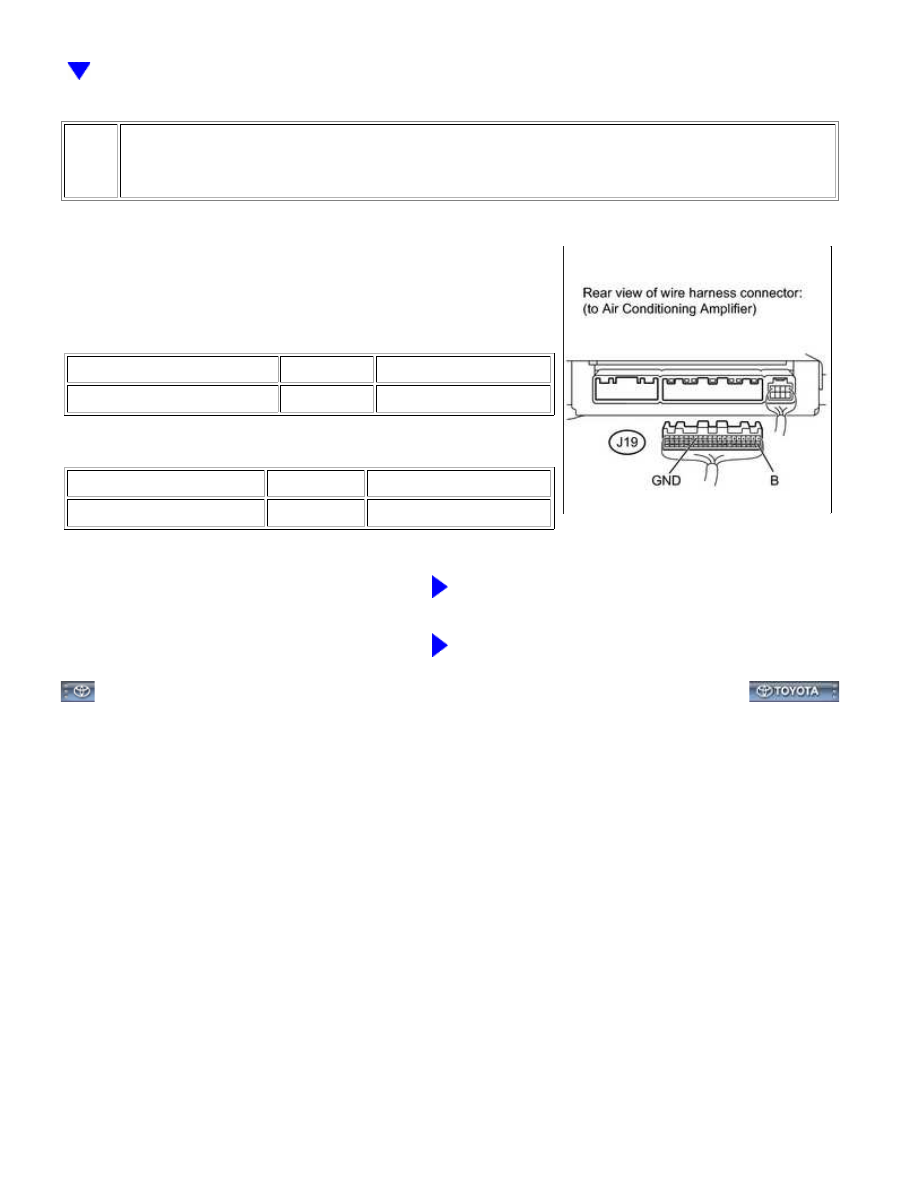

2.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BATTERY
AND BODY GROUND)

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-14 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-21 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VXM00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): IG Power

Source Circuit; 2015 MY Tundra [08/2014 -        ]

IG Power Source Circuit

DESCRIPTION

When the ignition switch is turned ON, positive (+) battery voltage is applied to the air conditioning amplifier.

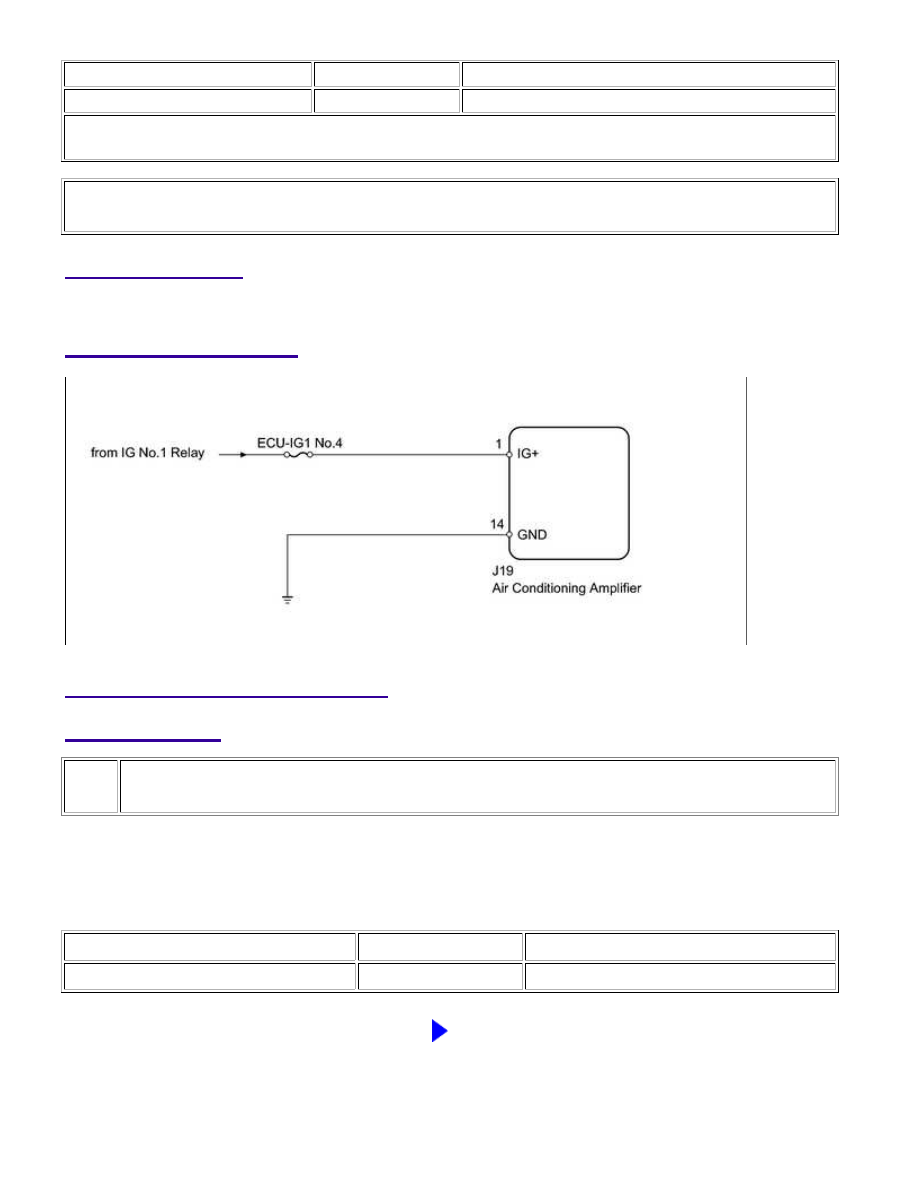

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (ECU-IG1 No.4)

(a) Remove the ECU-IG1 No.4 fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-IG1 No.4 fuse

Always

Below 1 Ω

NG

REPLACE FUSE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

2.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BATTERY
AND BODY GROUND)

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-14 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J19-1 (IG+) - Body

ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000002VWZ00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): PRECAUTION;

2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. PRECAUTIONS WHEN USING TECHSTREAM

(a) When using the Techstream with the ignition switch OFF to troubleshoot the CAN or LIN communication

line:

Connect the Techstream to the vehicle, and turn a courtesy light switch on and off at 1.5 second intervals

until communication between the Techstream and vehicle begins.

(b) After all DTCs are cleared, check if the trouble occurs again 6 seconds after the ignition switch is turned ON.

2. IF ANY OF FOLLOWING CONDITIONS ARE MET, KEEP ENGINE IDLING WITH A/C ON

(ENGINE SPEED AT LESS THAN 2000 RPM) FOR AT LEAST 1 MINUTE:

Refrigerant gas has been refilled or A/C parts have been replaced.

A long time has elapsed since the engine was stopped.

NOTICE:

If the engine speed exceeds 2000 rpm, the A/C compressor may be damaged.

3. DO NOT HANDLE REFRIGERANT IN ENCLOSED AREAS OR NEAR OPEN FLAMES

4. ALWAYS WEAR EYE PROTECTION

5. BE CAREFUL NOT TO GET LIQUID REFRIGERANT IN YOUR EYES OR ON YOUR SKIN

If liquid refrigerant gets in your eyes or on your skin:

Do not rub your eyes or skin.

(b) Apply clean petroleum jelly to the skin.

(c) Go immediately to a physician or hospital for professional treatment.

6. NEVER HEAT CONTAINER OR EXPOSE IT TO OPEN FLAME

7. BE CAREFUL NOT TO DROP CONTAINER OR SUBJECT IT TO PHYSICAL SHOCKS

8. DO NOT OPERATE COMPRESSOR WITH INSUFFICIENT REFRIGERANT IN REFRIGERANT

SYSTEM

If there is not enough refrigerant in the refrigerant system, oil lubrication will be insufficient and compressor

burnout may occur. Necessary care should be taken to avoid this.

9. DO NOT OPEN HIGH PRESSURE MANIFOLD VALVE WHILE COMPRESSOR IS OPERATING

Open and close only the low pressure valve. Opening and closing the high pressure valve could cause the charging

cylinder to rupture.

10. BE CAREFUL NOT TO OVERCHARGE SYSTEM WITH REFRIGERANT

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...
