Toyota Tundra (2015 year). Manual - part 2230

ILLUSTRATION

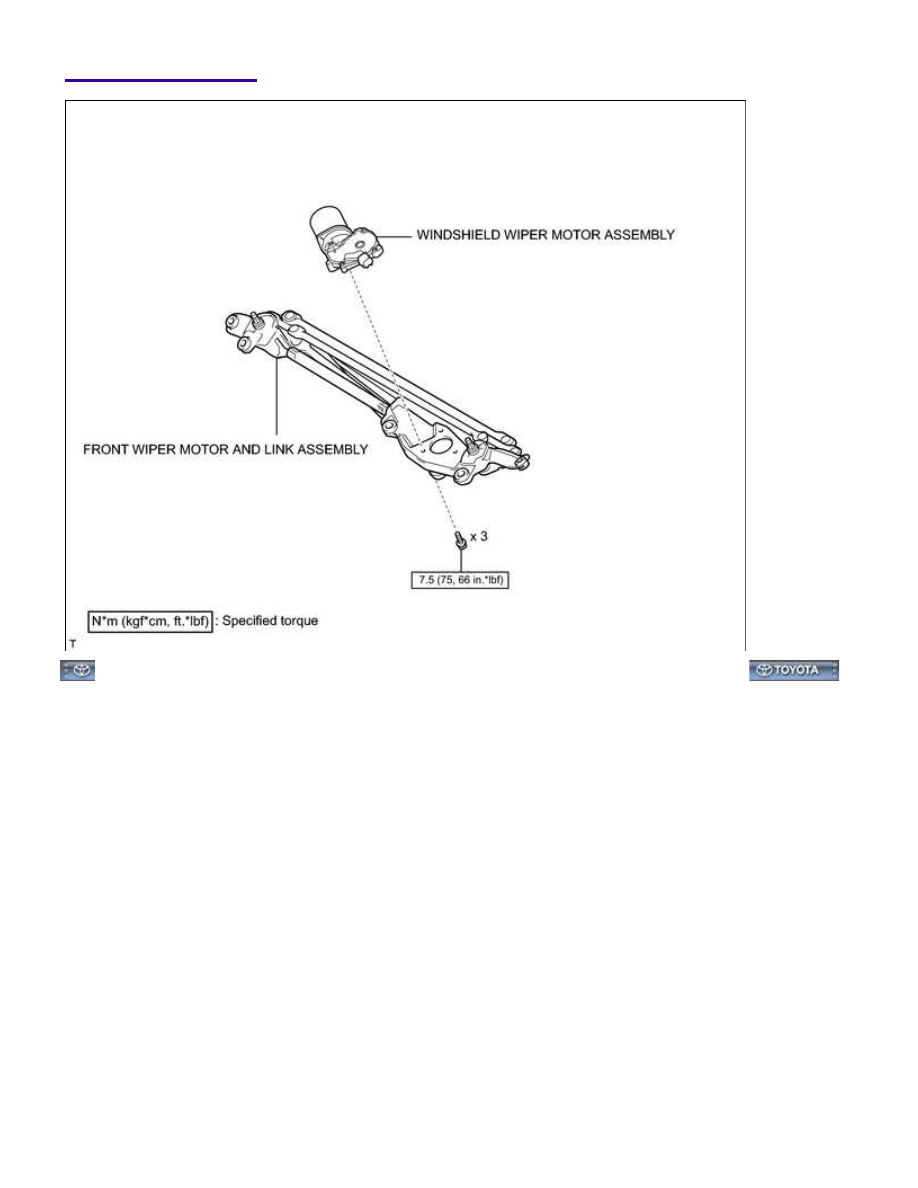

WIPER AND WASHER: FRONT WIPER MOTOR: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZZS00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: FRONT WIPER MOTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH

(a) Remove the nut, wiper arm and blade.

2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH

(a) Remove the nut, wiper arm and blade.

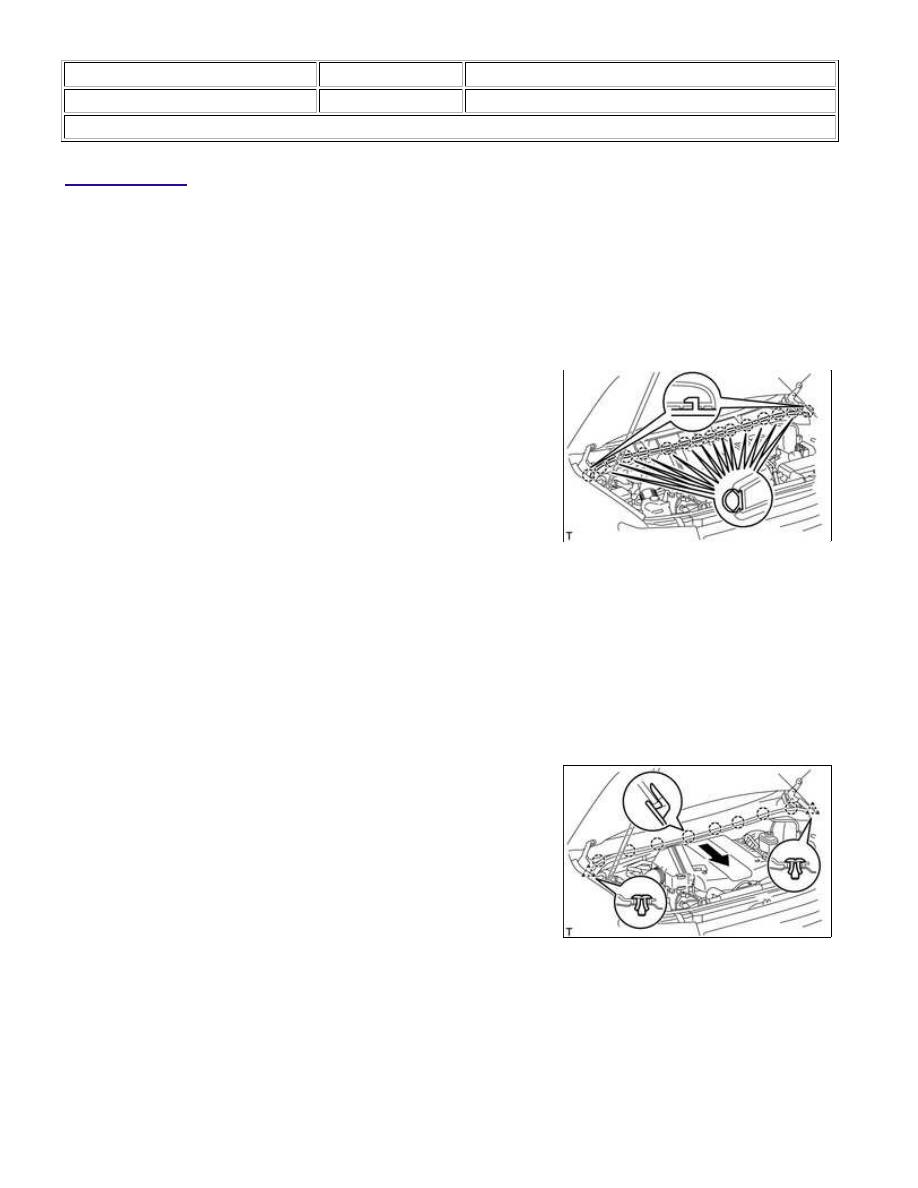

3. REMOVE HOOD TO COWL TOP SEAL

(a) Using a clip remover, detach the 16 claws and remove the cowl

top seal.

4. REMOVE FRONT FENDER TO COWL SIDE SEAL LH

(a) Using a clip remover, detach the claw and remove the cowl side seal.

5. REMOVE FRONT FENDER TO COWL SIDE SEAL RH

HINT:

Use the same procedures described for the LH side.

6. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY

(a) Remove the 2 clips.

(b) Detach the 8 claws and remove the ventilator louver.

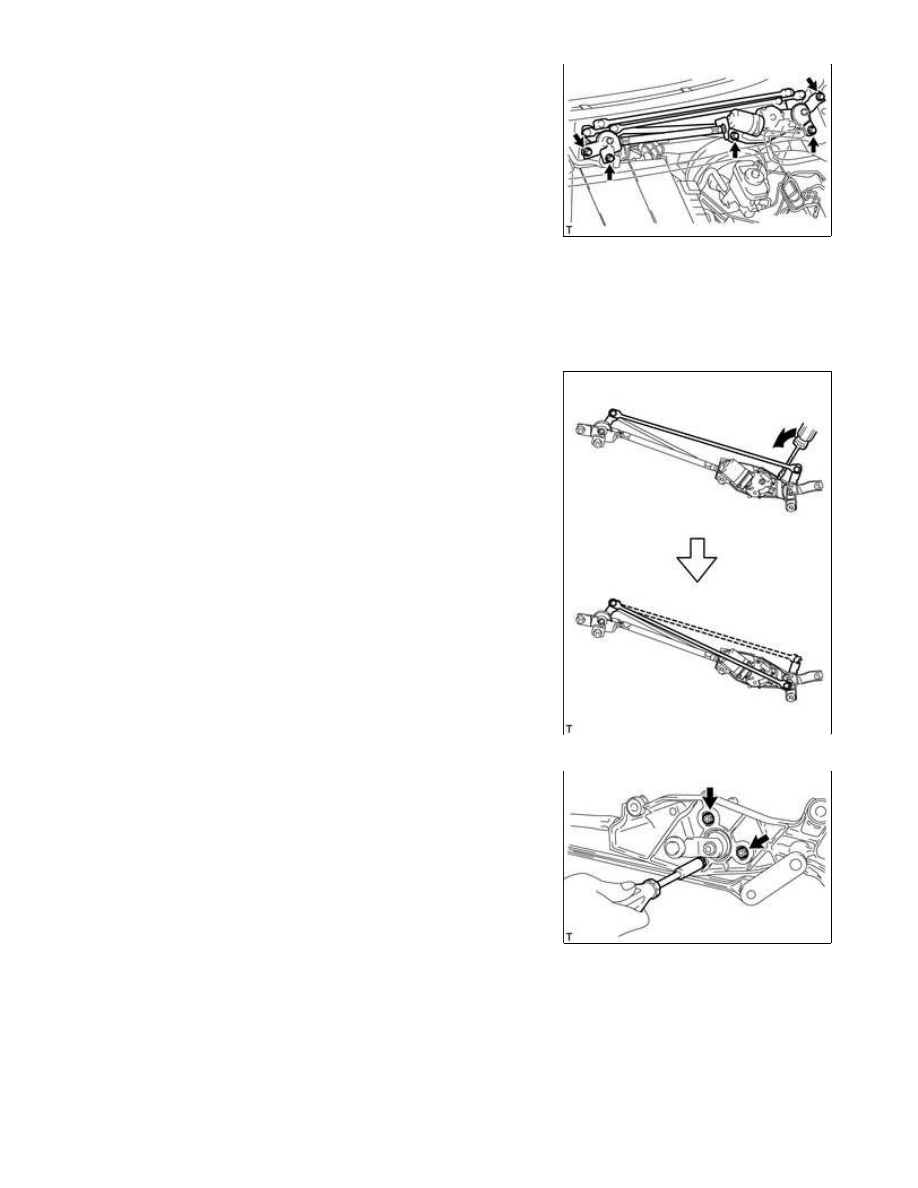

7. REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

WIPER AND WASHER: FRONT WIPER MOTOR: REMOVAL; 201...

(a) Disconnect the connector.

(b) Remove the nut.

(c) Remove the 4 bolts and wiper motor and link assembly.

8. REMOVE WINDSHIELD WIPER MOTOR ASSEMBLY

HINT:

Tape the screwdriver tip before use.

(b) Remove the 3 bolts.

WIPER AND WASHER: FRONT WIPER MOTOR: REMOVAL; 201...

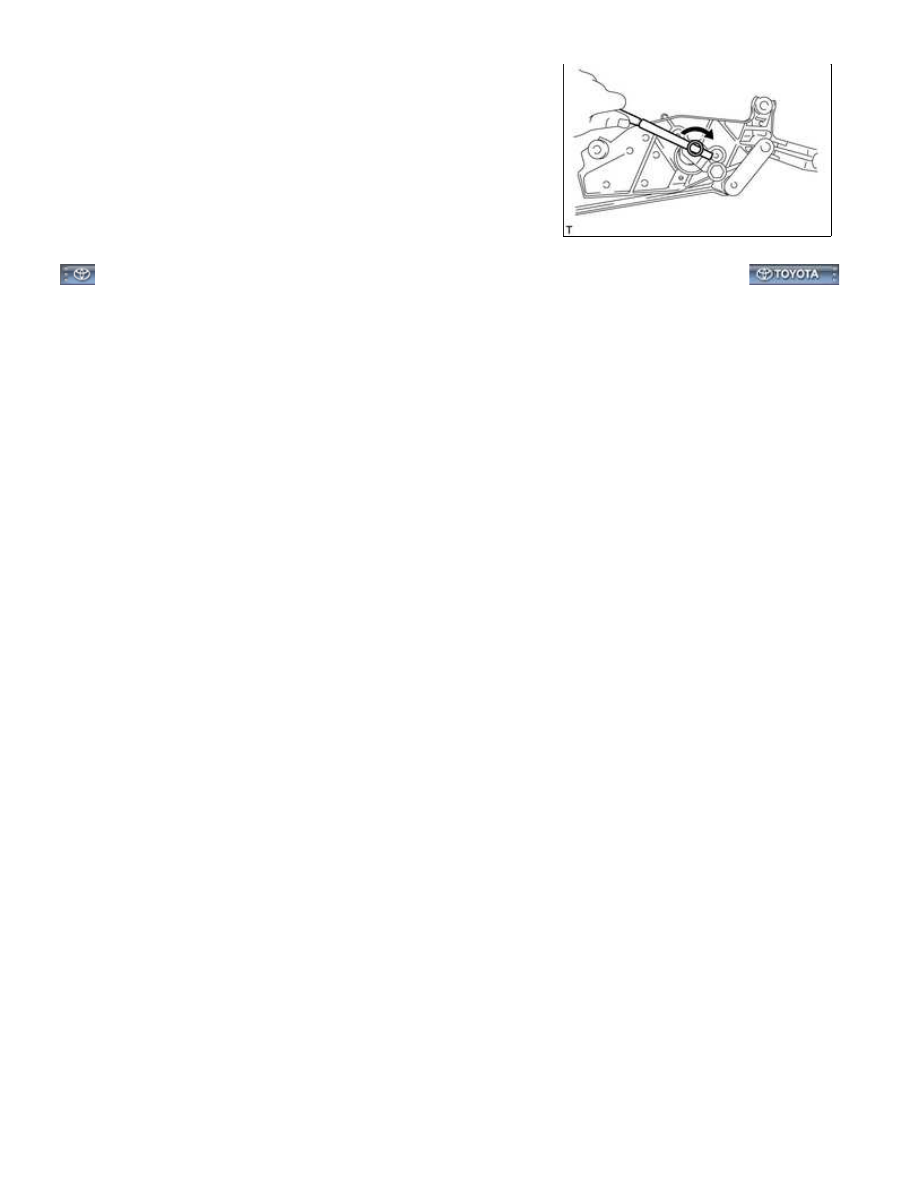

(c) Rotate the crank arm clockwise and remove the wiper motor.

WIPER AND WASHER: FRONT WIPER MOTOR: REMOVAL; 201...
