(3) Hold the glass in place securely with protective tape or

equivalent until the adhesive hardens.

(e) w/ Windshield Deicer:

Install the clip and connect the connector.

6. INSTALL WINDSHIELD MOULDING OUTSIDE

(a) Install the windshield outside moulding, as shown in the

illustration.

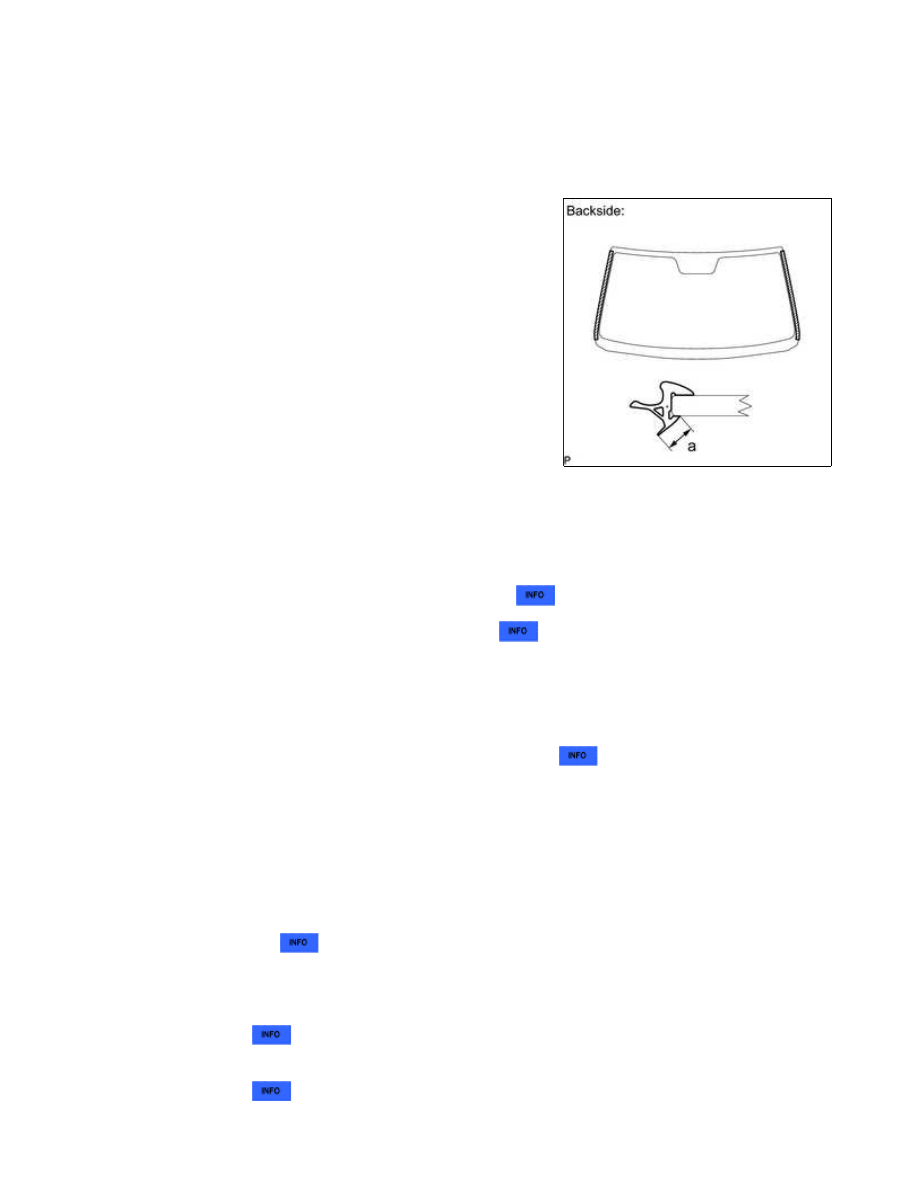

(b) Apply Primer G to the windshield outside moulding area "a"

shown in the illustration.

7. CHECK FOR LEAK AND REPAIR

(a) Conduct a leak test after the adhesive has completely hardened.

(b) Seal any leaks with auto glass sealer.

8. INSTALL ROOF DRIP SIDE FINISH MOULDING CLIP

9. INSTALL ROOF DRIP SIDE FINISH MOULDING LH

10. INSTALL ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

11. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH

12. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

13. INSTALL ROOF HEADLINING ASSEMBLY

15. INSTALL ASSIST GRIP SUB-ASSEMBLY

(a) for Regular Cab, for Double Cab:

Install the assist grip



.

(b) for CrewMax:

Install the assist grip



.

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...

16. INSTALL VISOR HOLDER

(a) for Regular Cab:

Install the visor holder



.

(b) for Double Cab, w/o Illumination:

Install the visor holder



.

(c) for CrewMax, w/o Illumination:

Install the visor holder



.

17. INSTALL VISOR ASSEMBLY LH

(a) for Regular Cab:

Install the visor



.

(b) for Double Cab:

Install the visor



.

(c) for CrewMax:

Install the visor



.

18. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

19. INSTALL NO. 1 ROOM LIGHT ASSEMBLY

20. INSTALL ROOF CONSOLE BOX ASSEMBLY

.

21. INSTALL INNER REAR VIEW MIRROR ASSEMBLY

(a) w/ EC Mirror:

Install the inner rear view mirror



.

(b) w/o EC Mirror:

Install the inner rear view mirror



.

22. INSTALL INNER REAR VIEW MIRROR STAY HOLDER COVER (w/ EC Mirror)

23. INSTALL FRONT PILLAR GARNISH LH

24. INSTALL FRONT PILLAR GARNISH RH

25. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

26. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

27. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY

28. INSTALL FRONT FENDER TO COWL SIDE SEAL LH

29. INSTALL FRONT FENDER TO COWL SIDE SEAL RH

30. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...

31. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZZR00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: FRONT WIPER MOTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

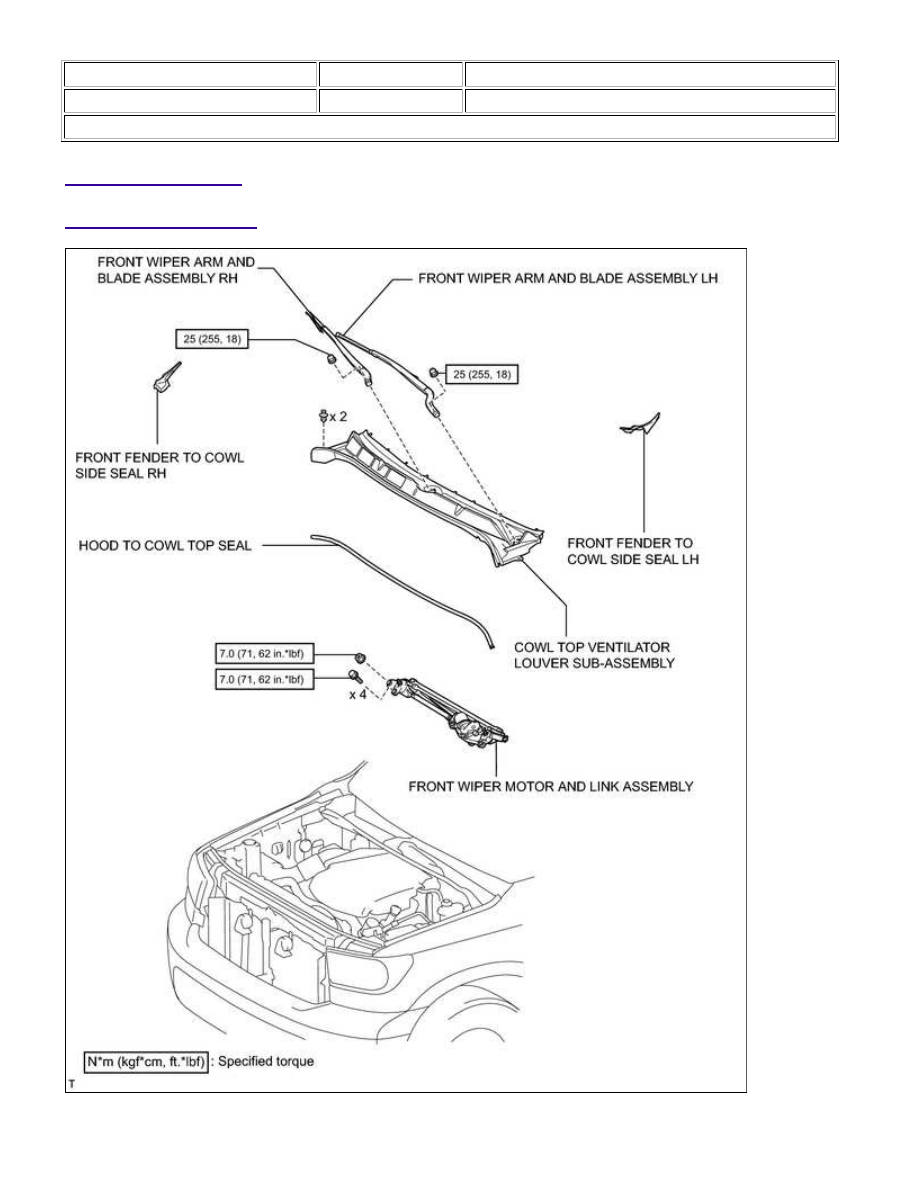

WIPER AND WASHER: FRONT WIPER MOTOR: COMPONENTS; ...
