Toyota Tundra (2015 year). Manual - part 2228

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013KE07BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

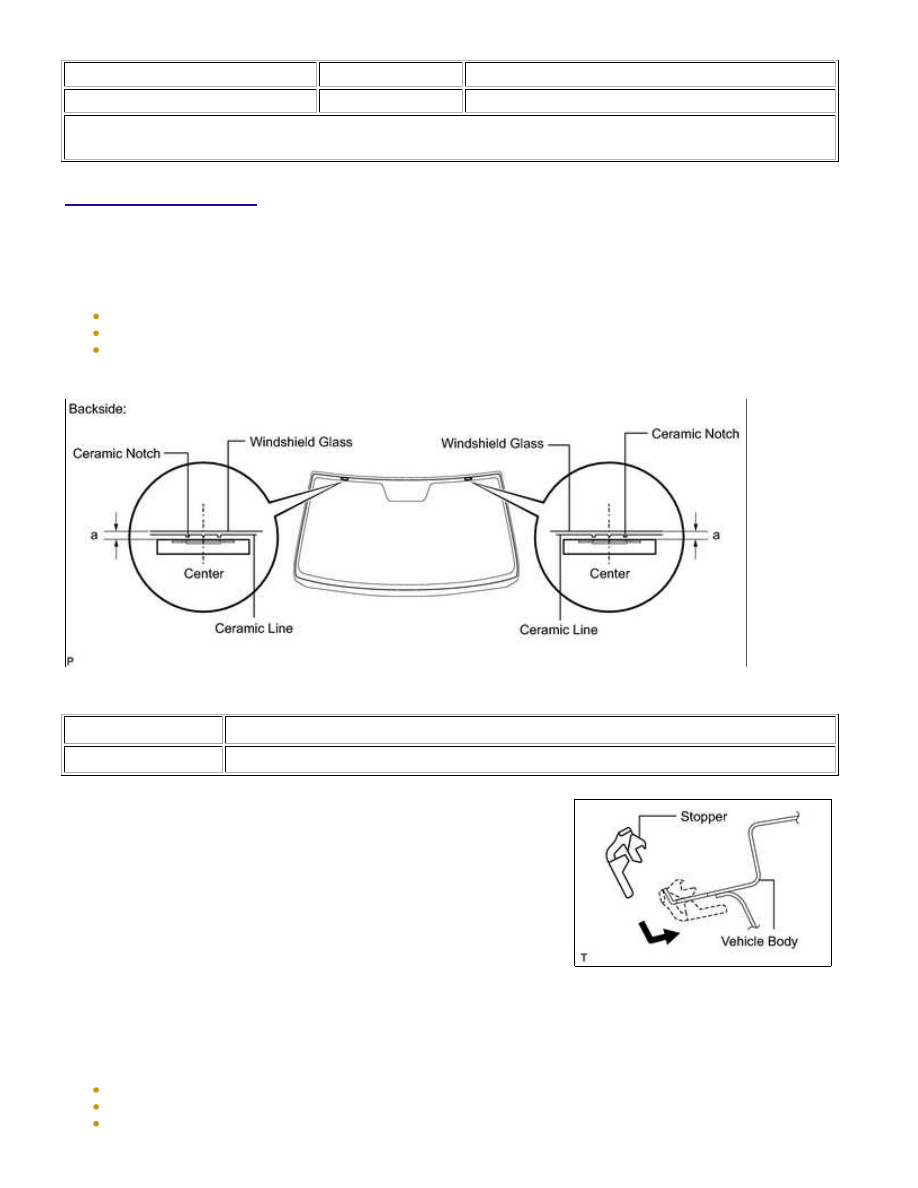

1. INSTALL NO. 2 WINDSHIELD GLASS STOPPER

(a) Apply Primer G to the glass where the spacers will be installed.

NOTICE:

Allow the primer to dry for 3 minutes or more.
Throw away any leftover primer.
Do not apply too much primer.

(b) Install 2 new stoppers onto the glass as shown in the illustration.

Standard:

AREA

SPECIFIED CONDITION

a

8.5 mm (0.334 in.)

2. INSTALL NO. 1 WINDSHIELD GLASS STOPPER

(a) Install 2 new stoppers to the vehicle body as shown in the

illustration.

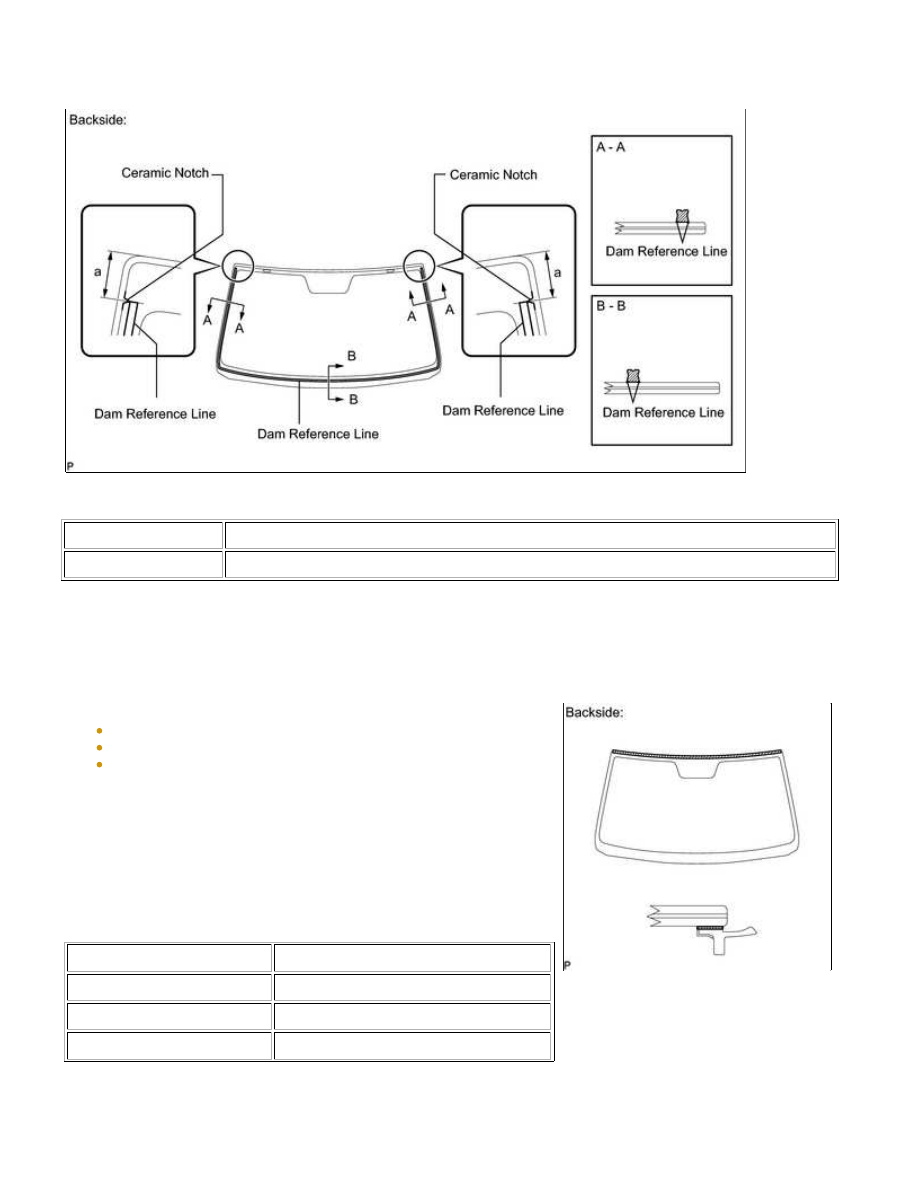

3. INSTALL WINDSHIELD GLASS ADHESIVE DAM

(a) Apply Primer G to the glass where the glass adhesive dams will be installed.

NOTICE:

Allow the primer to dry for 3 minutes or more.
Throw away any leftover primer.
Do not apply too much primer.

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...

Standard:

AREA

SPECIFIED CONDITION

a

29.2 mm (1.15 in.)

4. INSTALL UPPER WINDSHIELD OUTSIDE MOULDING

NOTICE:

Allow the primer to dry for 3 minutes or more.
Throw away any leftover primer.
Do not apply too much primer.

(b) Install the windshield outside moulding, as shown in the

illustration.

NOTICE:

Usage time frame:

TEMPERATURE

USAGE TIME FRAME

35°C (95°F)

15 minutes

20°C (68°F)

1 hour 40 minutes

5°C (41°F)

8 hours

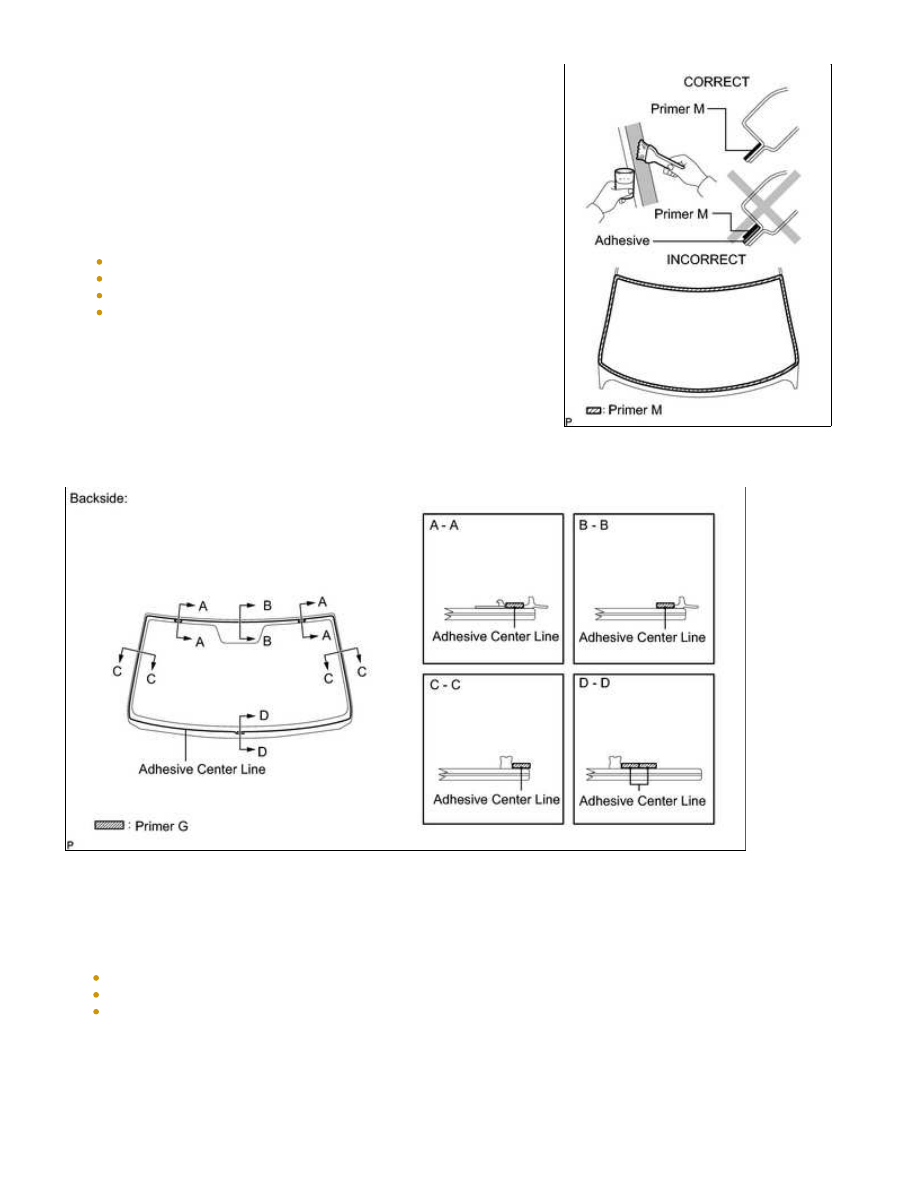

5. INSTALL WINDSHIELD GLASS

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...

NOTICE:

Allow the primer to dry for 3 minutes or more.
Do not apply primer to the adhesive.
Throw away any leftover primer.
Do not apply too much primer.

If the primer is applied to an area that is not specified, apply non-residue solvent to a clean cloth and wipe

off the excess primer.

NOTICE:

Allow the primer to dry for 3 minutes or more.
Throw away any leftover primer.
Do not apply too much primer.

(c) Apply adhesive to the glass.

Adhesive:

Toyota Genuine Windshield Glass Adhesive or equivalent

HINT:

After cutting off the tip, use all adhesive within the time written in the table below.

Usage time frame:

TEMPERATURE

USAGE TIME FRAME

35°C (95°F)

15 minutes

20°C (68°F)

1 hour 40 minutes

5°C (41°F)

8 hours

(2) Load the sealer gun with the cartridge.

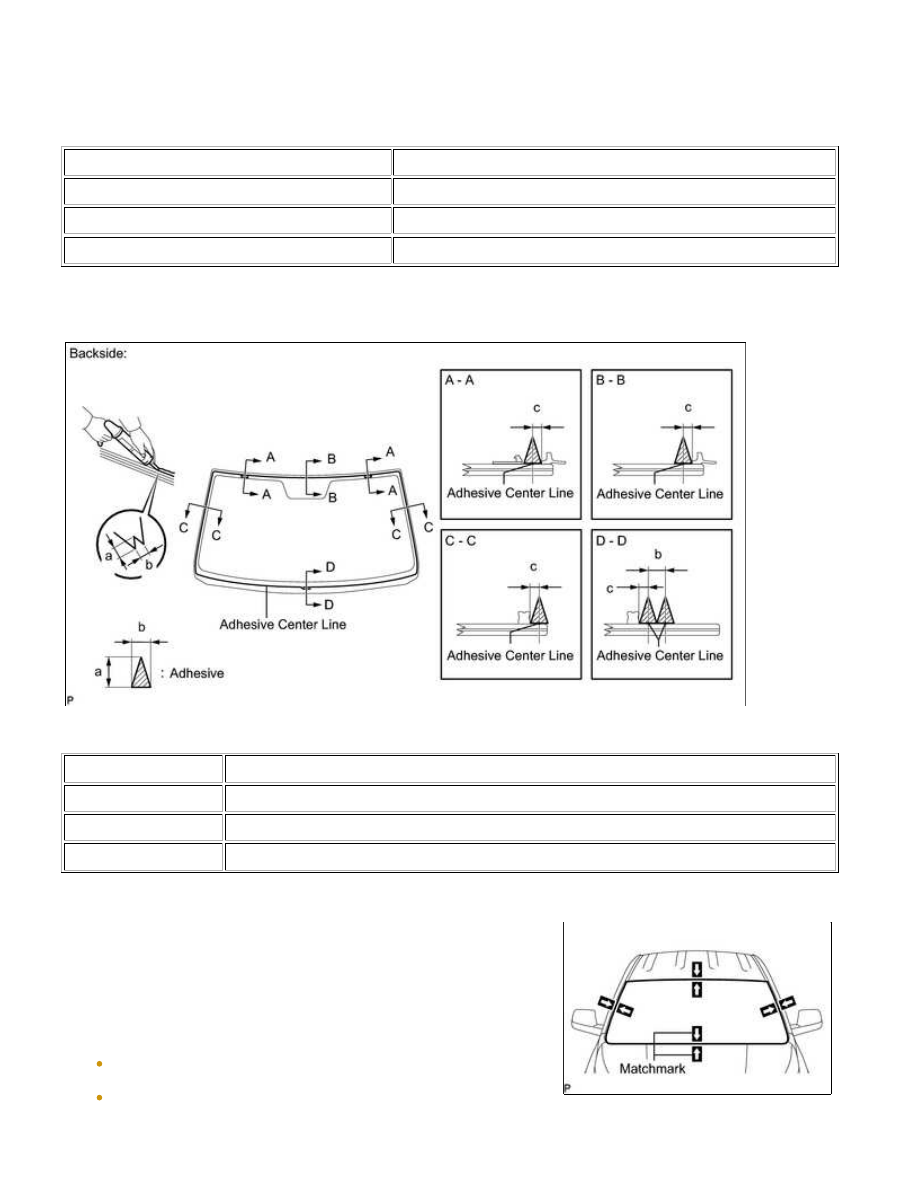

(3) Apply adhesive to the glass as shown in the illustration.

Standard:

AREA

SPECIFIED CONDITION

a

12.0 mm (0.472 in.)

b

8.0 mm (0.315 in.)

c

4.0 mm (0.157 in.)

(d) Install the glass to the vehicle body.

(1) Using suction cups, position the glass so that the

matchmarks are aligned. Press it in gently along the rim.

NOTICE:

Check that the stoppers are attached to the vehicle body
correctly.
Check that the vehicle body and glass have a small gap between
them.

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: INSTA...
