Toyota Tundra (2015 year). Manual - part 2226

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: COMP...

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: COMP...

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013KG078X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH

2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH

3. REMOVE HOOD TO COWL TOP SEAL

4. REMOVE FRONT FENDER TO COWL SIDE SEAL LH

5. REMOVE FRONT FENDER TO COWL SIDE SEAL RH

6. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY

7. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

(a) Partially remove the front door opening trim weatherstrip LH so that the front pillar garnish LH can be

removed



.

8. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedures described for the LH side.

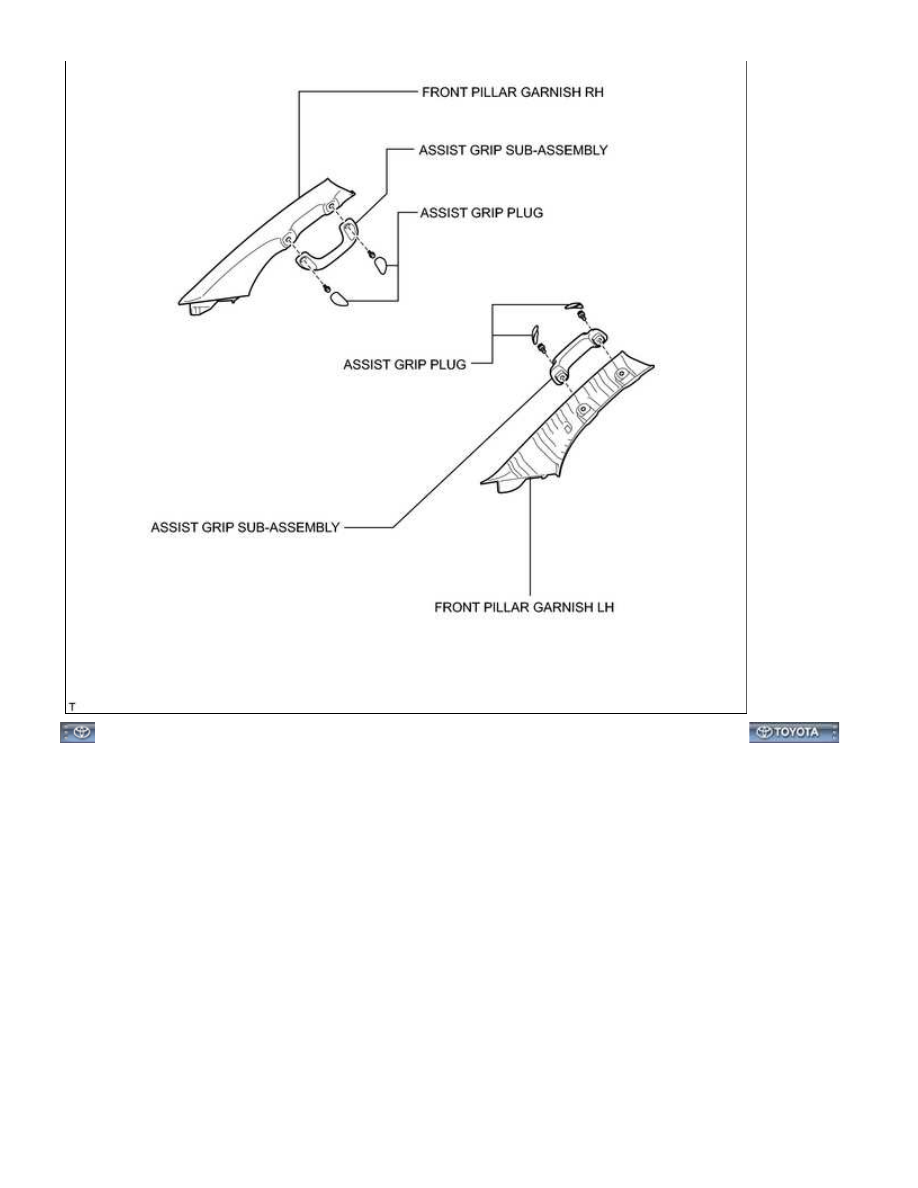

9. REMOVE FRONT PILLAR GARNISH LH

10. REMOVE FRONT PILLAR GARNISH RH

11. REMOVE INNER REAR VIEW MIRROR STAY HOLDER COVER (w/ EC Mirror)

12. REMOVE INNER REAR VIEW MIRROR ASSEMBLY

(a) w/ EC Mirror:

Remove the inner mirror



.

(b) w/o EC Mirror:

Remove the inner mirror



.

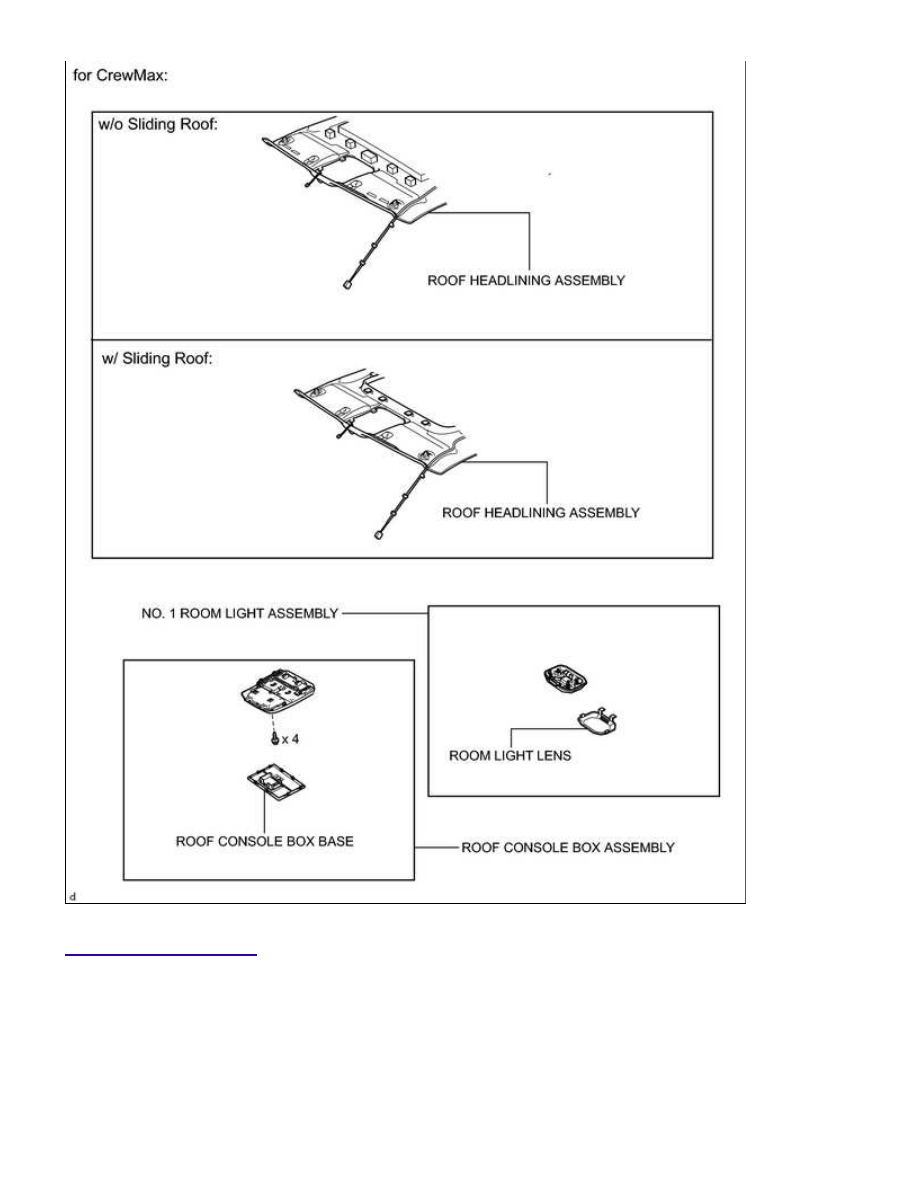

13. REMOVE ROOF CONSOLE BOX ASSEMBLY

.

14. REMOVE NO. 1 ROOM LIGHT ASSEMBLY

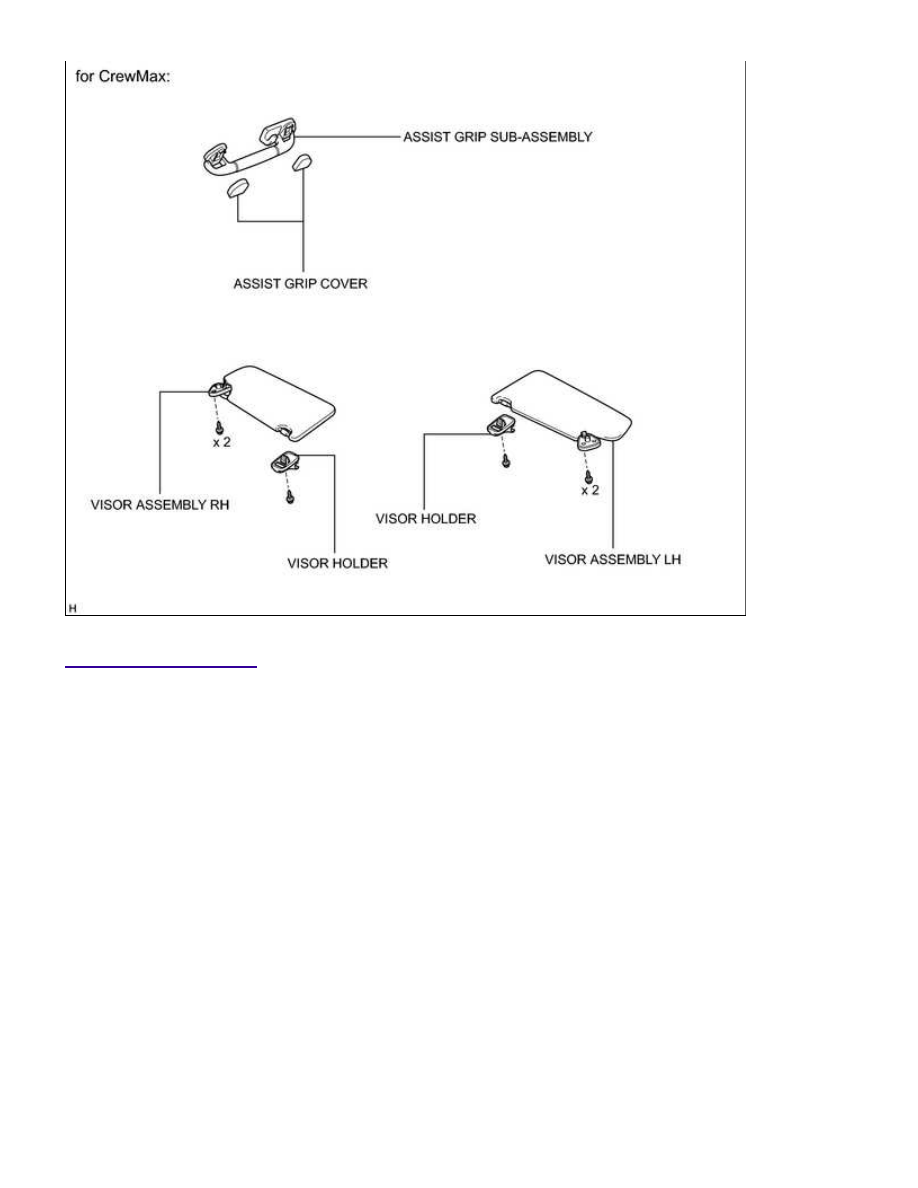

15. REMOVE VISOR ASSEMBLY LH

(a) for Regular Cab:

Remove the visor



.

(b) for Double Cab:

Remove the visor



.

(c) for CrewMax:

WINDSHIELD / WINDOWGLASS: WINDSHIELD GLASS: REMOV...
