(a) for Regular Cab:

Remove the front No. 1 speaker assembly



.

(b) for Double Cab:

Remove the front No. 1 speaker assembly



.

(c) for CrewMax:

Remove the front No. 1 speaker assembly



.

7. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

(a) for Regular Cab:

Remove the front No. 1 door trim bracket



.

(b) for Double Cab:

Remove the front No. 1 door trim bracket



.

(c) for CrewMax:

Remove the front No. 1 door trim bracket



.

8. REMOVE FRONT DOOR SERVICE HOLE COVER LH

(a) for Regular Cab:

Remove the front door service hole cover LH



.

(b) for Double Cab:

Remove the front door service hole cover LH



.

(c) for CrewMax:

Remove the front door service hole cover LH



.

9. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

(a) for Regular Cab:

Remove the front door glass sub-assembly LH



.

(b) for Double Cab:

Remove the front door glass sub-assembly LH



.

(c) for CrewMax:

Remove the front door glass sub-assembly LH



.

10. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

(a) for Regular Cab:

Remove the front door window regulator sub-assembly LH



.

(b) for Double Cab:

Remove the front door window regulator sub-assembly LH



.

(c) for CrewMax:

Remove the front door window regulator sub-assembly LH



.

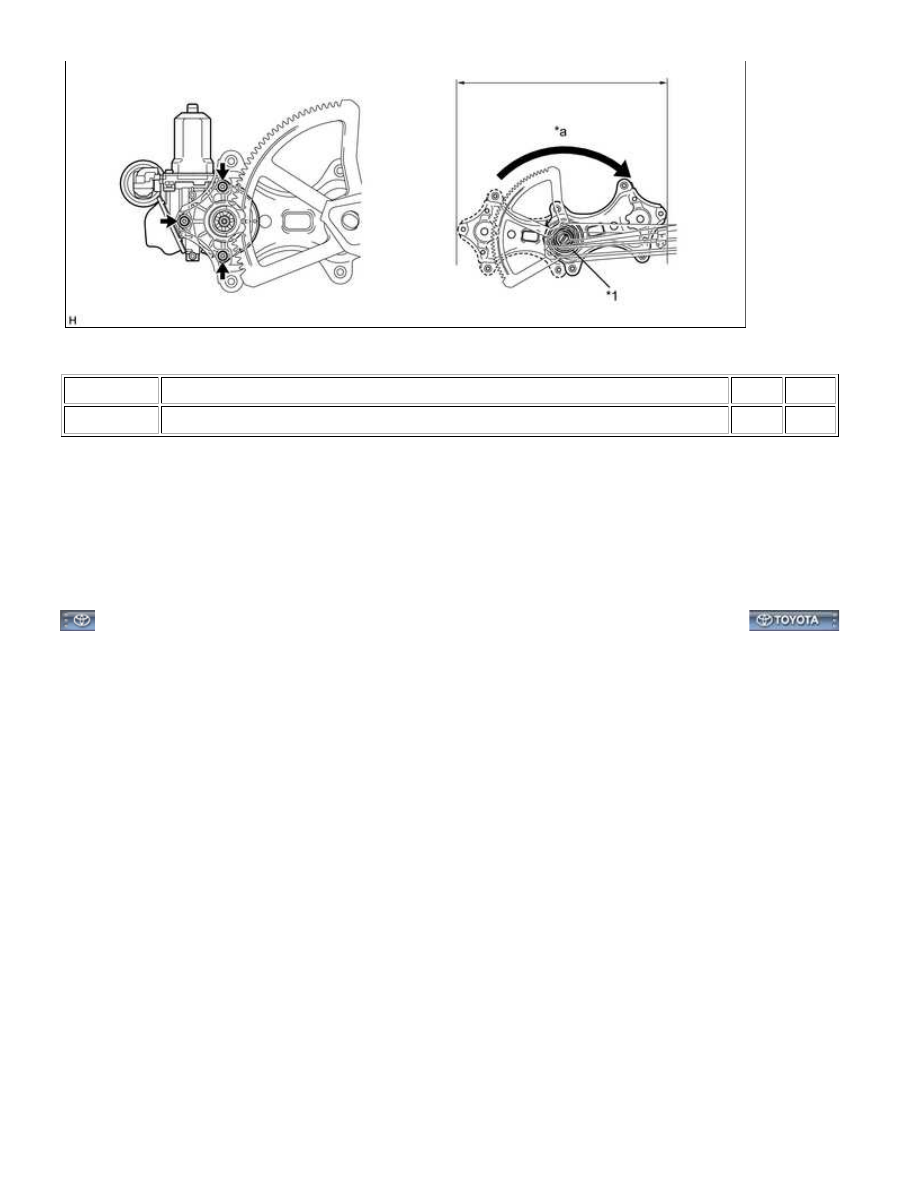

11. REMOVE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) Using a T25 "TORX" driver, remove the 3 screws and motor.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Text in Illustration

*1

SPRING

-

-

*a

-

CAUTION:

NOTICE:

Be careful when removing the screws as the motor may fall and become damaged.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002CTS010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATOR MOTOR (for Front Door): INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

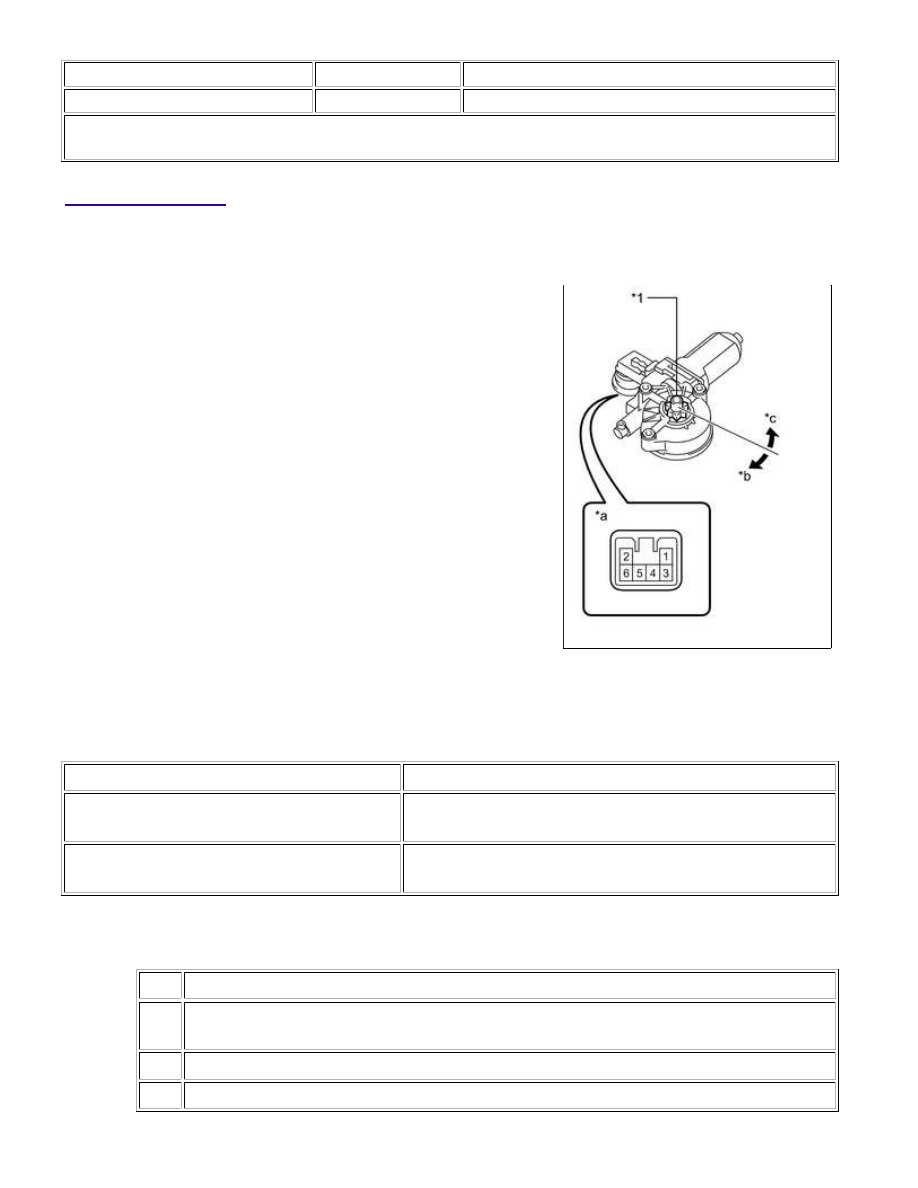

1. INSPECT FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (w/o Jam Protection

Function)

(a) Apply battery voltage to connector terminals 1 and 2.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

If the result is not as specified, replace the front power window regulator motor assembly LH.

Text in Illustration

*1

Motor Gear

*a

Component without harness connected

(Front Power Window Regulator Motor Assembly LH)

*b

Clockwise

*c

Counterclockwise

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

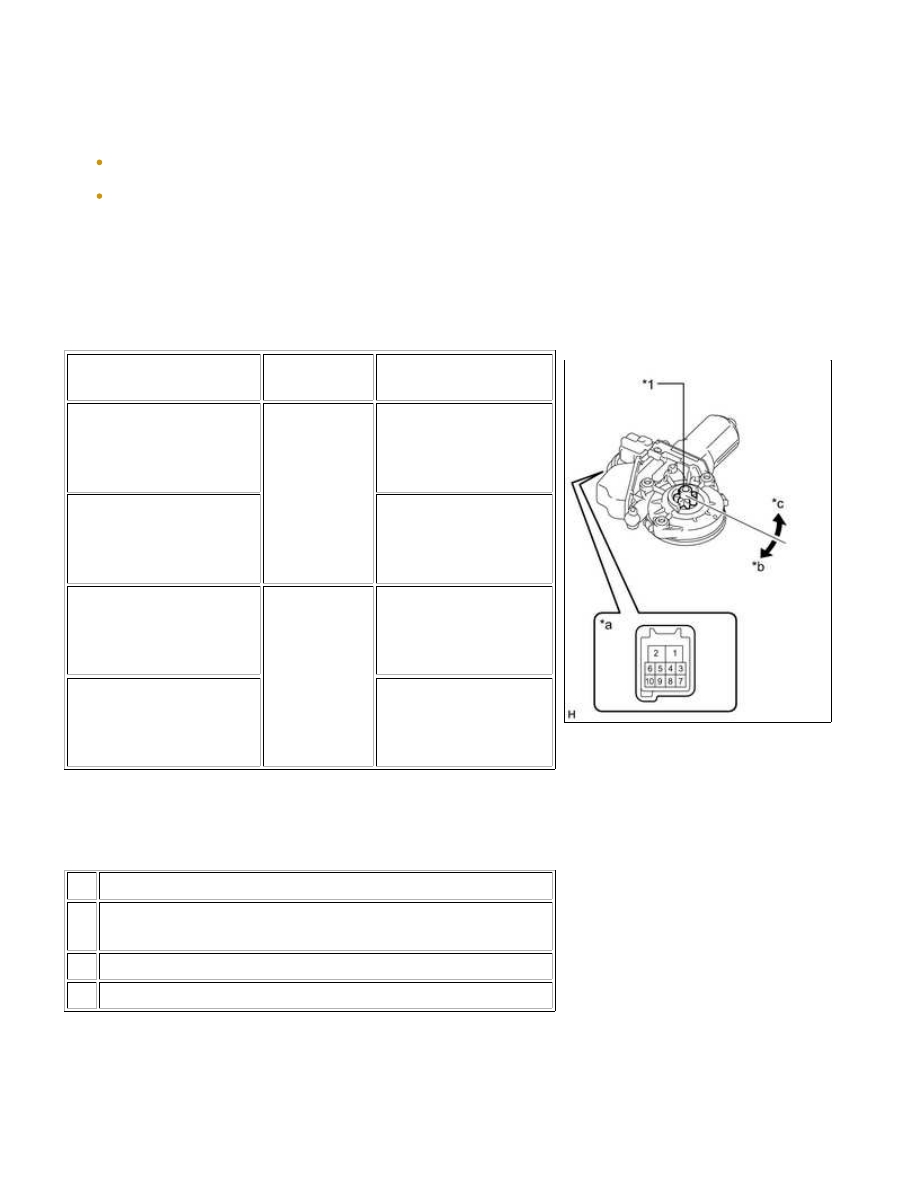

2. INSPECT FRONT POWER WINDOW REGULATOR MOTOR

ASSEMBLY LH (w/ Jam Protection Function)

NOTICE:

Do not apply positive (+) battery voltage to any terminals except
terminal 2, to avoid damaging the pulse sensor inside the motor.
Reset the power window regulator motor (initialize the pulse
sensor) after installing the power window regulator motor and
regulator assembly to the door.

(a) Apply battery voltage to the regulator motor and check the

OK:

MEASUREMENT

CONDITION

MOTOR

CONDITION

SPECIFIED CONDITION

Battery positive (+) →
Terminal 2

Battery negative (-) →
Terminal 1, 4 and 10

Auto

Motor gear rotates

clockwise

Battery positive (+) →
Terminal 2

Battery negative (-) →
Terminal 1, 4 and 7

Motor gear rotates

counterclockwise

Battery positive (+) →
Terminal 2

Battery negative (-) →
Terminal 1 and 10

Manual

Motor gear rotates

clockwise

Battery positive (+) →
Terminal 2

Battery negative (-) →
Terminal 1 and 7

Motor gear rotates

counterclockwise

If the result is not as specified, replace the front power window

regulator motor assembly LH.

Text in Illustration

*1 Motor Gear

*a

Component without harness connected

(Front Power Window Regulator Motor Assembly LH)

*b Clockwise

*c Counterclockwise

3. INSPECT FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (w/o Jam Protection

Function)
