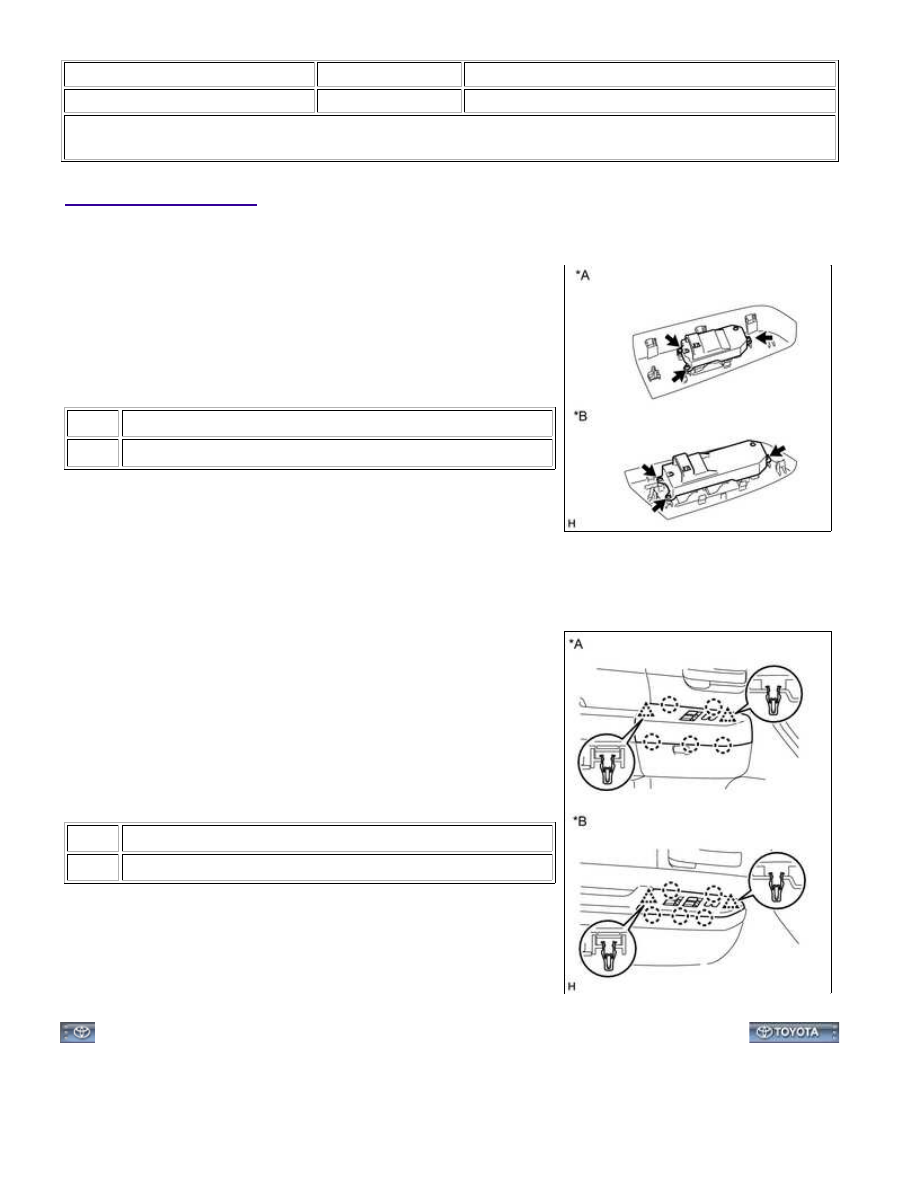

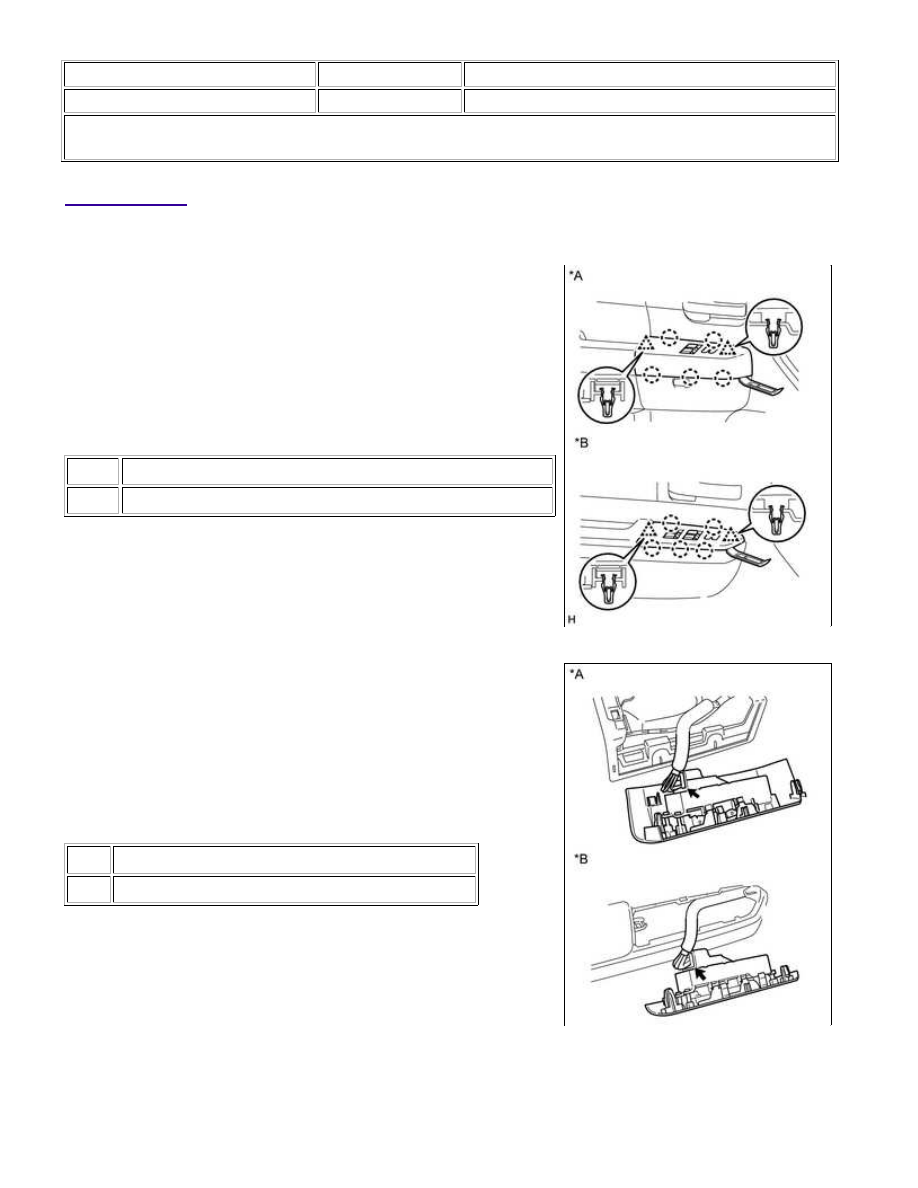

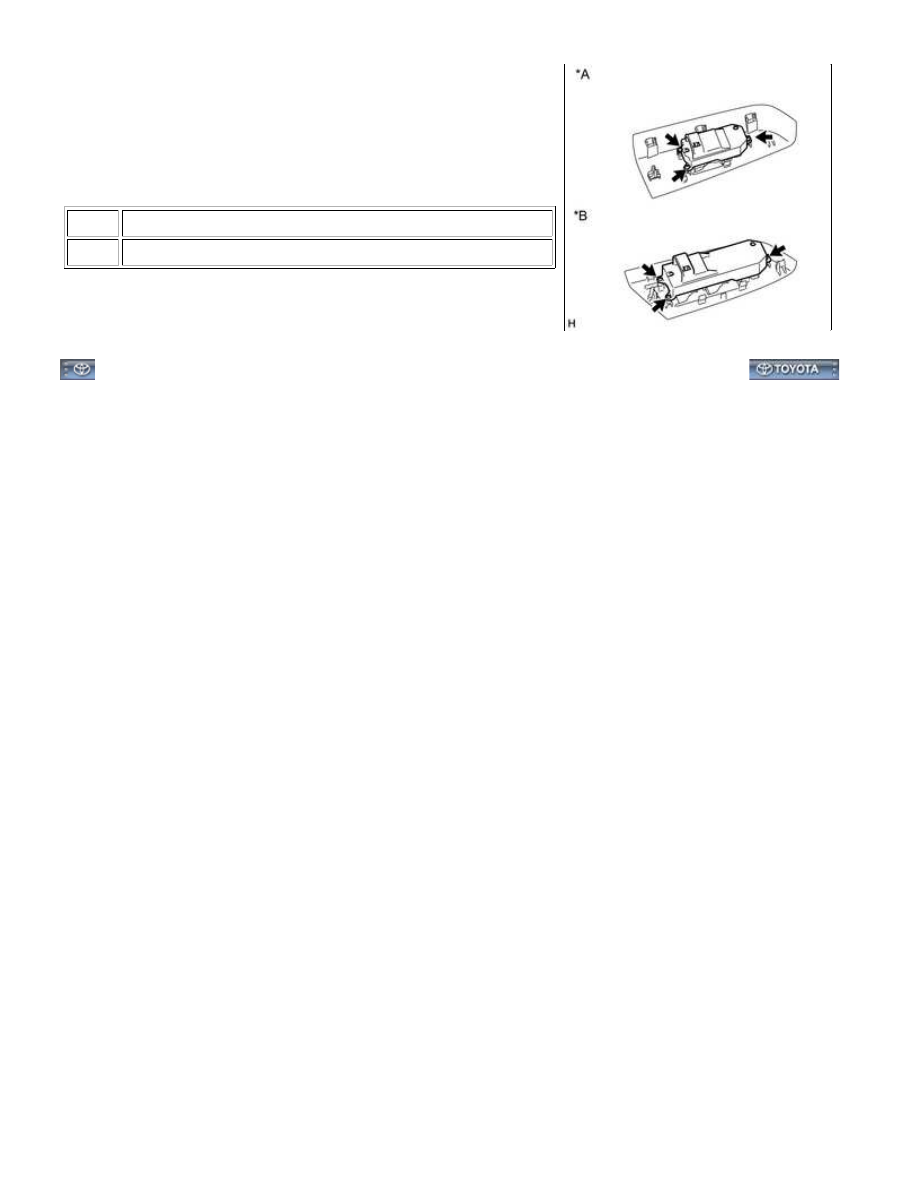

*c for Rear LH Side *d for Rear RH Side (a) Remove the power window regulator master switch assembly
. (b) Reconnect the switch connector. (c) Measure the voltage according to the value(s) in the table below. Standard Voltage: for Driver Switch: TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION N2-4 (UP) - N2-1 (E) Ignition switch ON, driver side door power window regulator switch OFF → UP Below 1 V → 11 to 14 V N2-4 (UP) - N2-1 (E) Ignition switch ON, driver side door glass fully closed → power N2-5 (DOWN) - N2-1 (E) Ignition switch ON, driver side door power window regulator switch OFF → DOWN N2-5 (DOWN) - N2-1 (E) Ignition switch ON, driver side door glass fully closed → power Below 1 V → 11 to 14 V → Below 1 V for Rear LH Switch: TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION N2-12 (U) - N2-1 (E) Ignition switch ON, rear LH side door power window regulator switch OFF → UP Below 1 V → 11 to 14 V N2-15 (D) - N2-1 (E) Ignition switch ON, rear LH side door power window regulator switch OFF → DOWN for Rear RH Switch: TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION N2-10 (U) - N2-1 (E) Ignition switch ON, rear RH side door power window regulator switch OFF → UP Below 1 V → 11 to 14 V N2-16 (D) - N2-1 (E) Ignition switch ON, rear RH side door power window regulator switch OFF → DOWN WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S... |
