6.6 G

Doc ID: RM000002R1I05YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER SWITCH: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (w/o Jam Protection

Function)

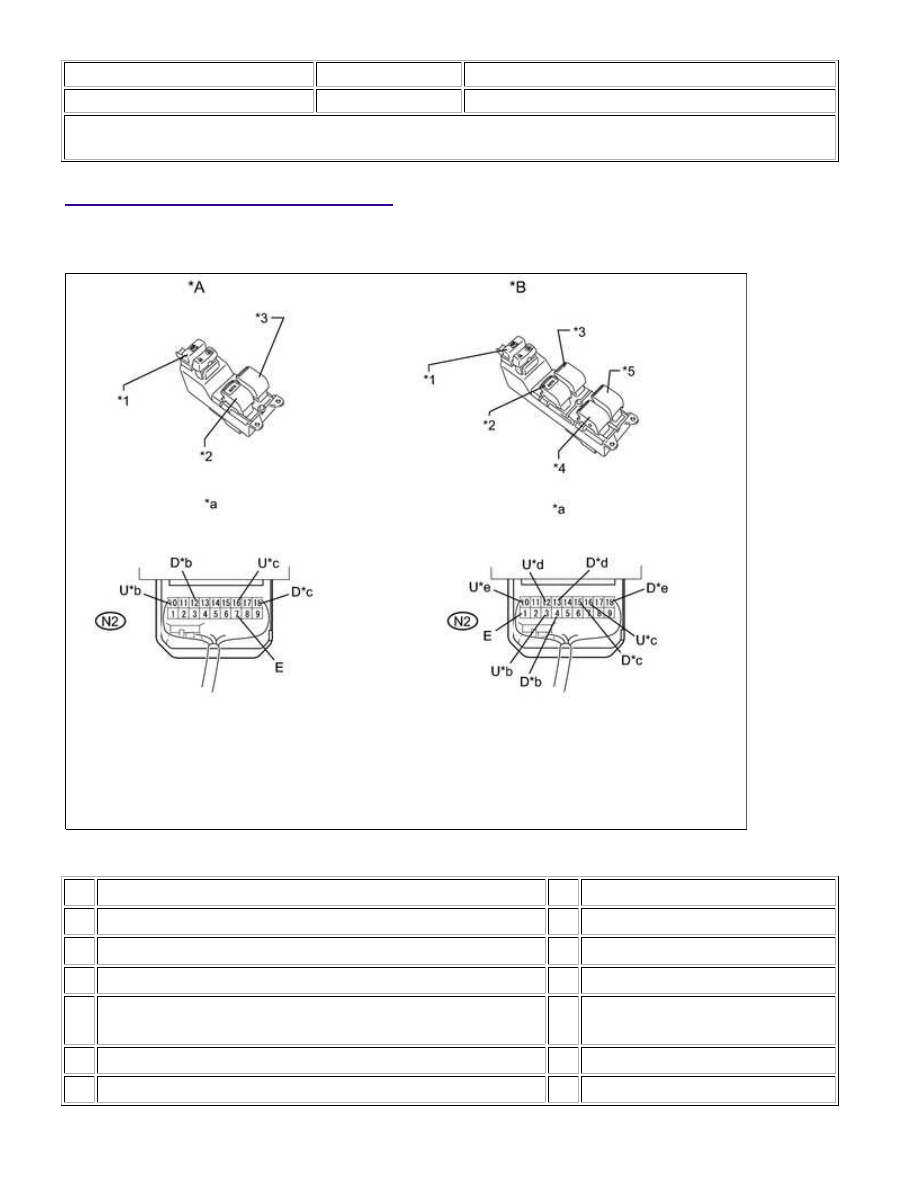

Text in Illustration

*A for Regular Cab

*B for Double Cab, for CrewMax

*1 Window Lock Switch

*2 Driver Switch

*3 Front Passenger Switch

*4 Rear LH Switch

*5 Rear RH Switch

-

-

*a

Component with harness connected

(Power Window Regulator Master Switch assembly)

*b for Driver Side

*c

Front Passenger Side

*d for Rear LH Side

*e for Rear RH Side

-

-

WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S...

(a) for Regular Cab:

(1) Remove the power window regulator master switch assembly



.

(2) Reconnect the switch connector.

(3) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for Driver Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N2-10 (U) - N2-7

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → UP

Below 1 V → 11 to 14 V

N2-12 (D) - N2-7

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → DOWN

N2-12 (D) - N2-7

(E)

Ignition switch ON, driver side door glass fully closed → power
window AUTO DOWN operation → driver side door glass fully open

Below 1 V → 11 to 14 V

→ Below 1 V

for Front Passenger Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-7

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → UP

Below 1 V → 11 to

14 V

N2-18 (D) - N2-7

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → DOWN

(b) for Double Cab:

(1) Remove the power window regulator master switch assembly



.

(2) Reconnect the switch connector.

(3) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for Driver Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N2-3 (U) - N2-1

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → UP

Below 1 V → 11 to 14 V

N2-4 (D) - N2-1

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → DOWN

N2-4 (D) - N2-1

(E)

Ignition switch ON, driver side door glass fully closed → power
window AUTO DOWN operation → driver side door glass fully open

Below 1 V → 11 to 14 V

→ Below 1 V

for Front Passenger Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S...

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-1

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → UP

Below 1 V → 11 to
14 V

N2-15 (D) - N2-1

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → DOWN

for Rear Switch LH:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-12 (U) - N2-1

(E)

Ignition switch ON, rear LH side door power window regulator

switch OFF → UP

Below 1 V → 11 to

14 V

N2-13 (D) - N2-1

(E)

Ignition switch ON, rear LH side door power window regulator

switch OFF → DOWN

for Rear Switch RH:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-10 (U) - N2-1

(E)

Ignition switch ON, rear RH side door power window regulator

switch OFF → UP

Below 1 V → 11 to

14 V

N2-18 (D) - N2-1

(E)

Ignition switch ON, rear RH side door power window regulator

switch OFF → DOWN

(c) for CrewMax:

(1) Remove the power window regulator master switch assembly



.

(2) Reconnect the switch connector.

(3) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for Driver Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N2-3 (U) - N2-1

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → UP

Below 1 V → 11 to 14 V

N2-4 (D) - N2-1

(E)

Ignition switch ON, driver side door power window regulator switch

OFF → DOWN

N2-4 (D) - N2-1

(E)

Ignition switch ON, driver side door glass fully closed → power
window AUTO DOWN operation → driver side door glass fully open

Below 1 V → 11 to 14 V

→ Below 1 V

for Front Passenger Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S...

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-1

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → UP

Below 1 V → 11 to
14 V

N2-15 (D) - N2-1

(E)

Ignition switch ON, front passenger side door power window

regulator switch OFF → DOWN

for Rear LH Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-12 (U) - N2-1

(E)

Ignition switch ON, rear LH side door power window regulator

switch OFF → UP

Below 1 V → 11 to

14 V

N2-13 (D) - N2-1

(E)

Ignition switch ON, rear LH side door power window regulator

switch OFF → DOWN

for Rear RH Switch:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-10 (U) - N2-1

(E)

Ignition switch ON, rear RH side door power window regulator

switch OFF → UP

Below 1 V → 11 to

14 V

N2-18 (D) - N2-1

(E)

Ignition switch ON, rear RH side door power window regulator

switch OFF → DOWN

2. CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (w/ Jam Protection

Function)

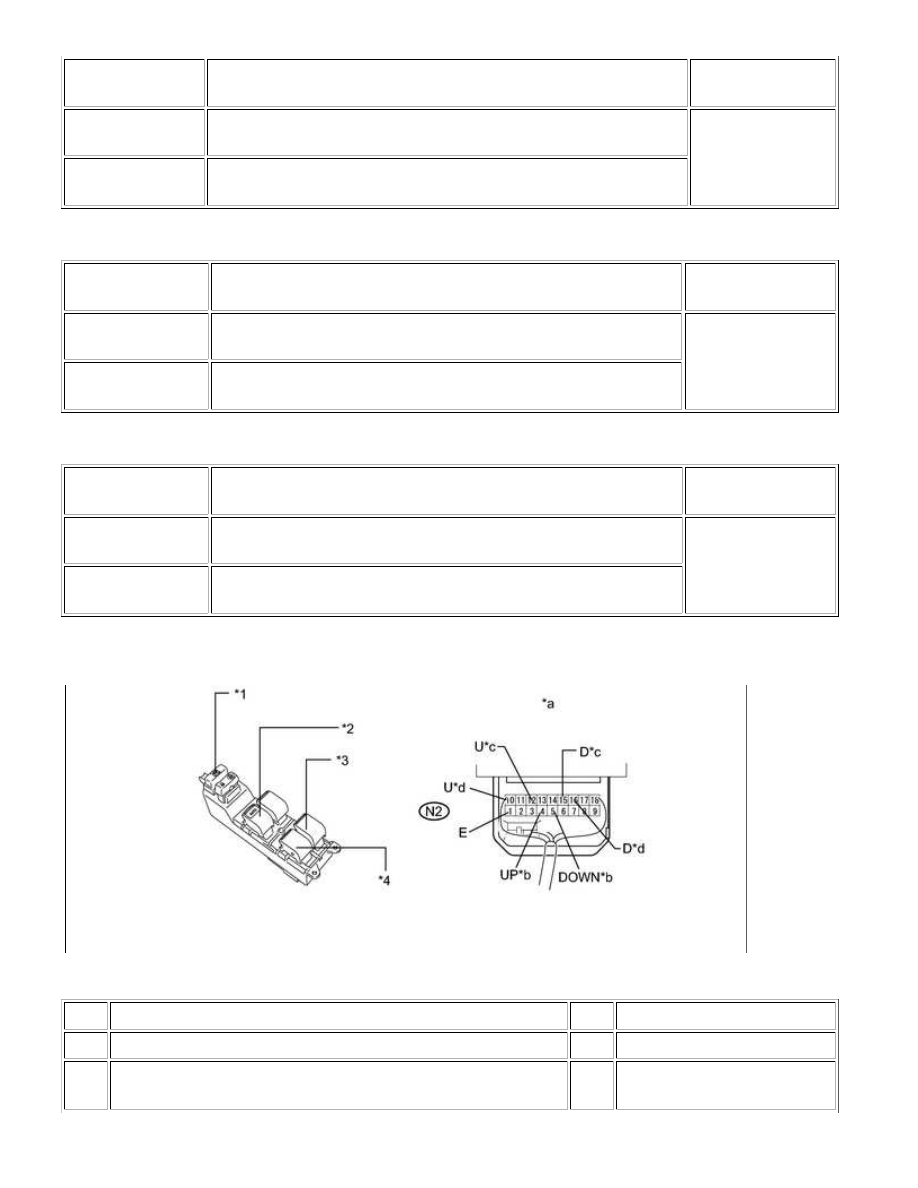

Text in Illustration

*1

Window Lock Switch

*2

Driver Switch

*3

Rear RH Switch

*4

Rear LH Switch

*a

Component with harness connected

(Master Switch Assembly)

*b

for Driver Side
