Toyota Tundra (2015 year). Manual - part 2199

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000Y46068X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Driver Side Power Window Auto Down Function does not Operate; 2015 MY Tundra [08/2014 -        ]

Driver Side Power Window Auto Down Function does not Operate

DESCRIPTION

The driver side motor has a malfunction.

The wiring between the master switch and the driver side motor is open or shorted.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK MANUAL UP / DOWN FUNCTION

OK:

Manual UP/DOWN function operates normally.

NG

OTHER PROBLEM

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000010ZJ05UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Power Windows do not Operate at All; 2015 MY Tundra [08/2014 -        ]

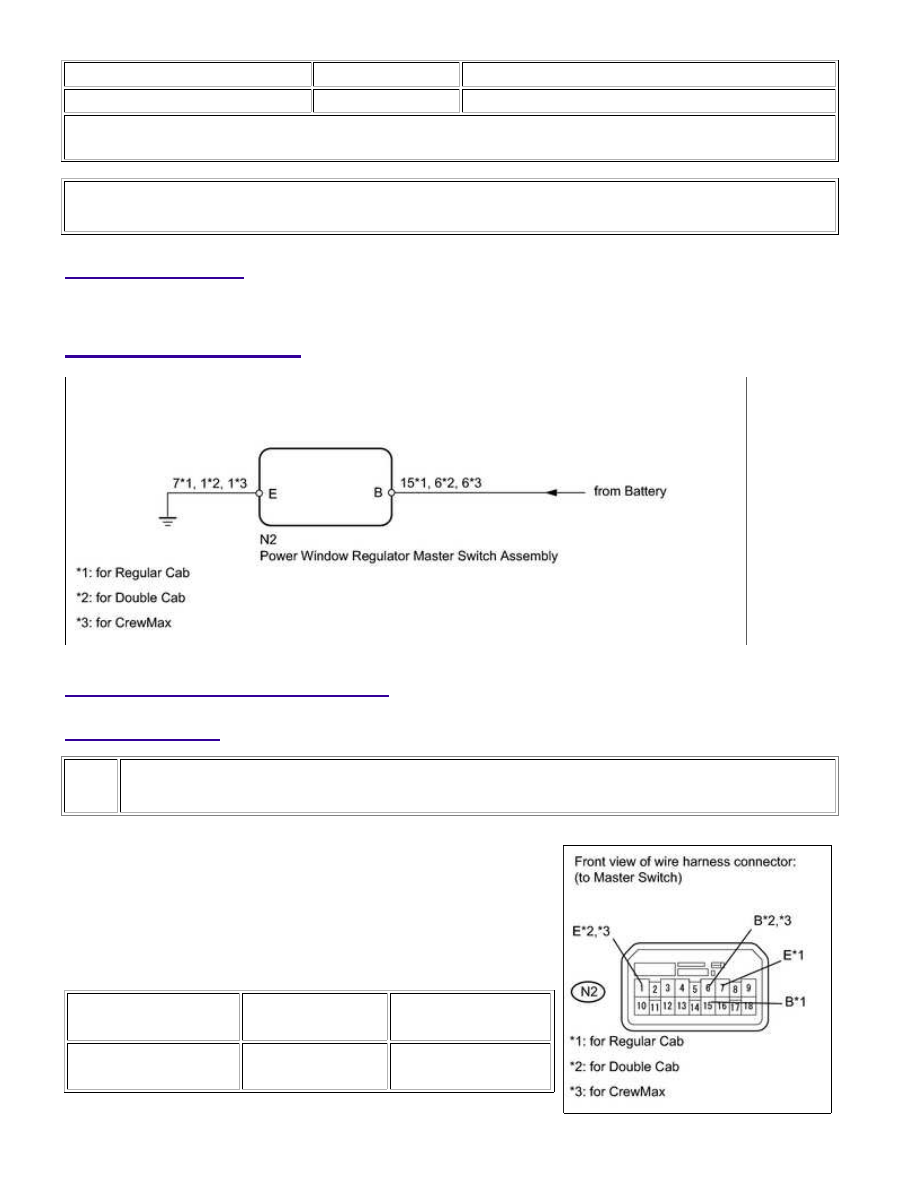

Power Windows do not Operate at All

DESCRIPTION

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - BATTERY AND BODY GROUND)

(a) Disconnect the N2 master switch connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

for Regular Cab:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

N2-15 (B) - Body

ground

Ignition switch ON

11 to 14 V

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

for Double Cab:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

N2-6 (B) - Body

ground

Ignition switch ON

11 to 14 V

for CrewMax:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

N2-6 (B) - Body

ground

Ignition switch ON

11 to 14 V

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

for Regular Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-7 (E) - Body ground

Always

Below 1 Ω

for Double Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-1 (E) - Body ground

Always

Below 1 Ω

for CrewMax:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-1 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
