Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Key-off Operation Function Operates even if Operating Conditions are not Satisfied; 2015 MY Tundra [08/2014 -

       ]

Key-off Operation Function Operates even if Operating Conditions are not Satisfied

DESCRIPTION

When the front doors are closed and the ignition switch is turned from ON to OFF, each power window

regulator motor can control its power window operation for approximately 43 +/-1.5 seconds by

receiving operation permission signals from the main body ECU. However, when approximately 43

+/-1.5 seconds have elapsed, or the driver side door or front passenger side door is opened within

approximately 43 +/-1.5 seconds after turning the ignition switch OFF, the power window regulator

motor stops operating.

During the AUTO DOWN function operation, when 43 +/-1.5 seconds have passed and the key-off

operation is prohibited, the window operation stops immediately.

The front passenger side power window and rear power windows*1, *2 cannot be operated when the

window lock switch is pressed.

*1: for Double Cab

*2: for CrewMax

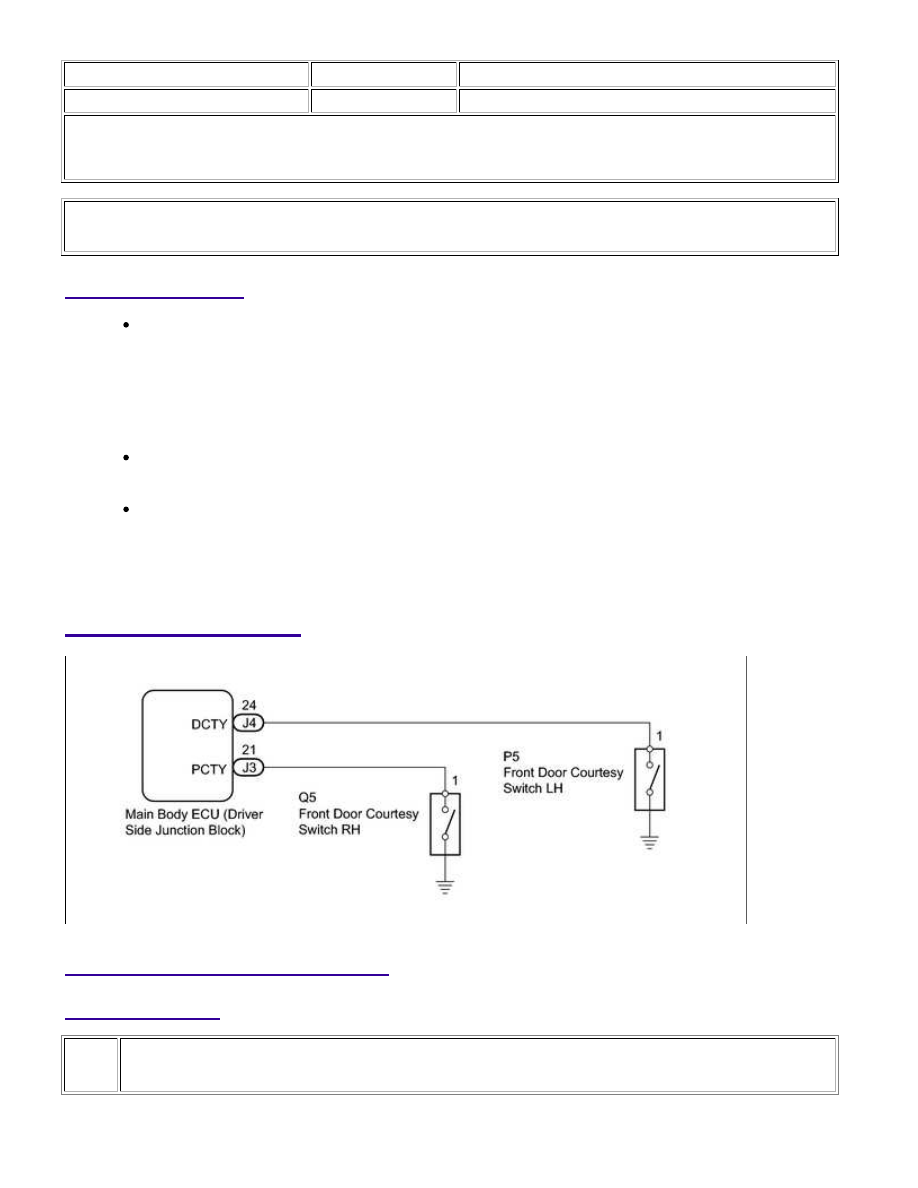

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK POWER WINDOW OPERATION FUNCTION AFTER IGNITION SWITCH OFF

(a) Check the power window operation function after the ignition switch is turned OFF.

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

A

Result:

RESULT

PROCEED TO

Front side door is opened within 43 +/-1.5 seconds but power window can still operate

A

43 +/-1.5 seconds pass and power windows can still operate

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

2.

READ VALUE USING TECHSTREAM (DOOR COURTESY SWITCH)

(a) Use the Data List to check if the main body ECU is functioning properly.

Main Body:

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

D Door Courtesy

SW

Driver side door courtesy switch signal / ON or

OFF

ON: Driver door open

OFF: Driver door closed

-

P Door Courtesy

SW

Front passenger side door courtesy switch

signal / ON or OFF

ON: Front passenger door

open

OFF: Front passenger door

closed

-

OK:

Tester display changes normally when door courtesy switch is operated.

NG

GO TO LIGHTING SYSTEM

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030HB00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER SWITCH: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

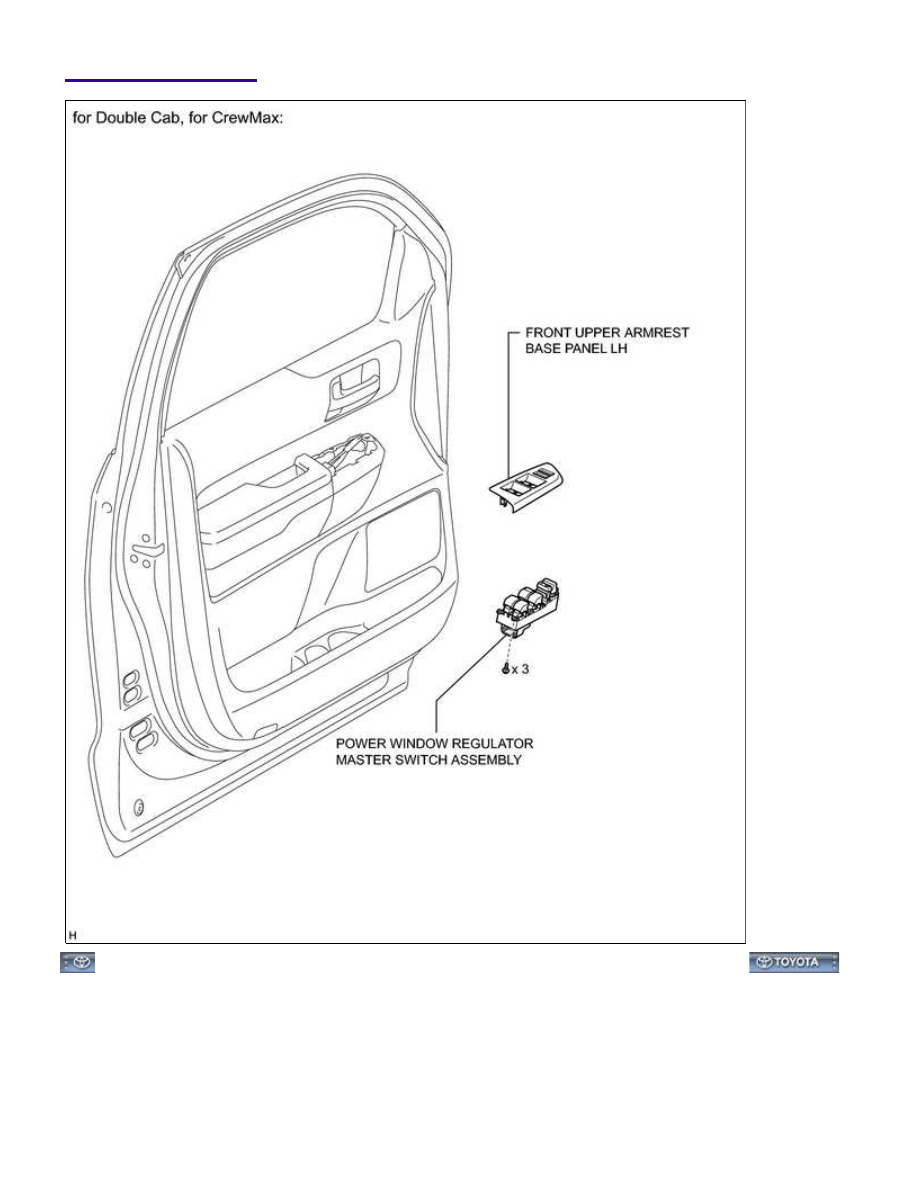

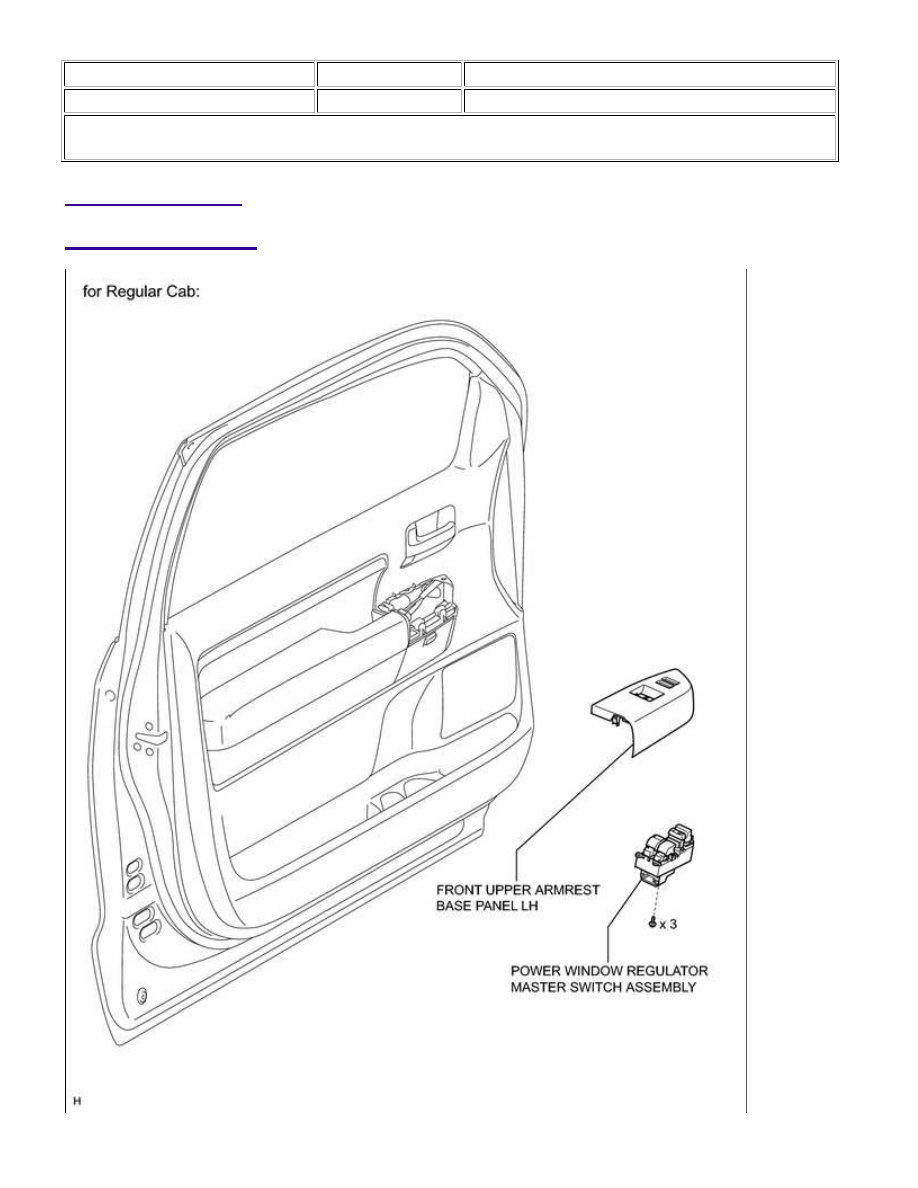

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S...

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW MASTER S...
