OK

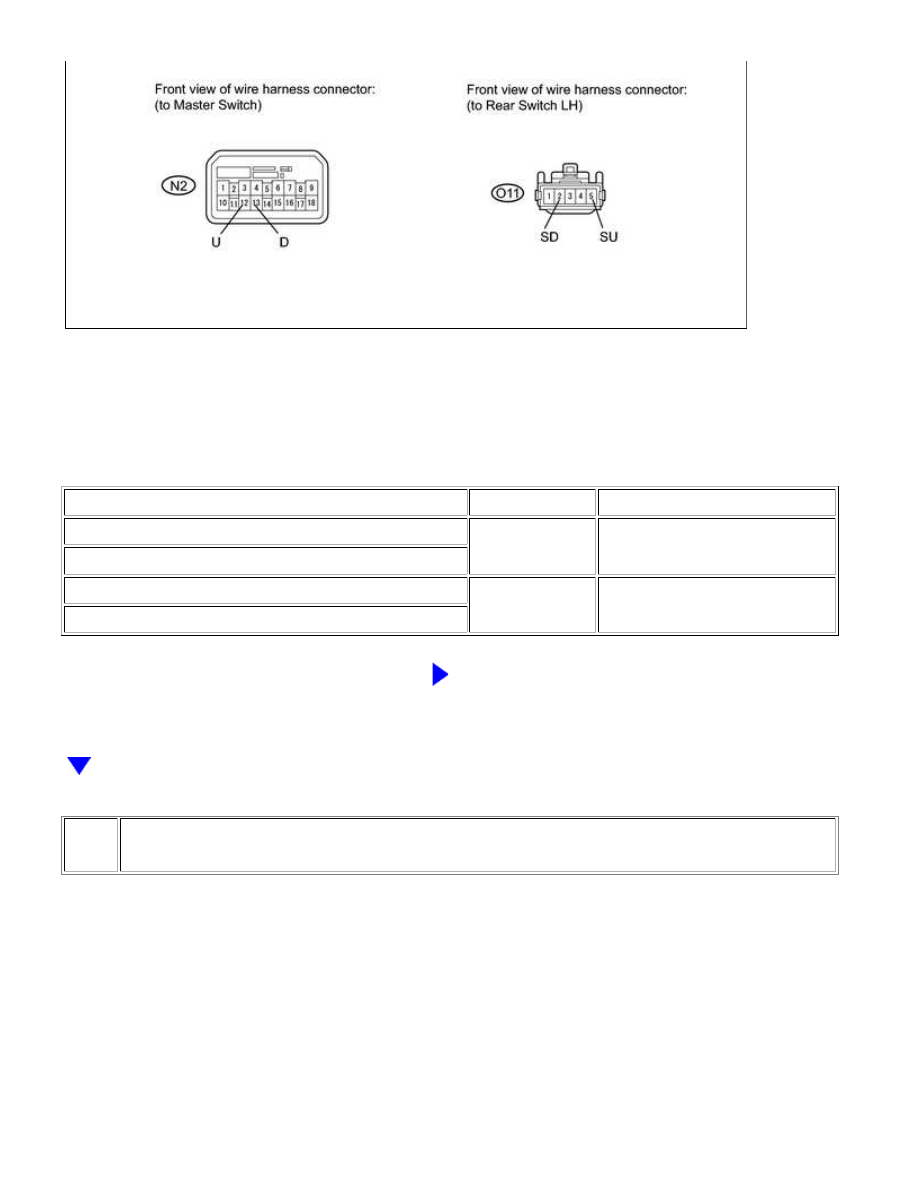

(a) Disconnect the N2 master switch connector.

(b) Disconnect the O11 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-12 (U) - O11-5 (SU)

Always

Below 1 Ω

N2-13 (D) - O11-2 (SD)

N2-12 (U) or O11-5 (SU) - Body ground

Always

10 kΩ or higher

N2-13 (D) or O11-2 (SD) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

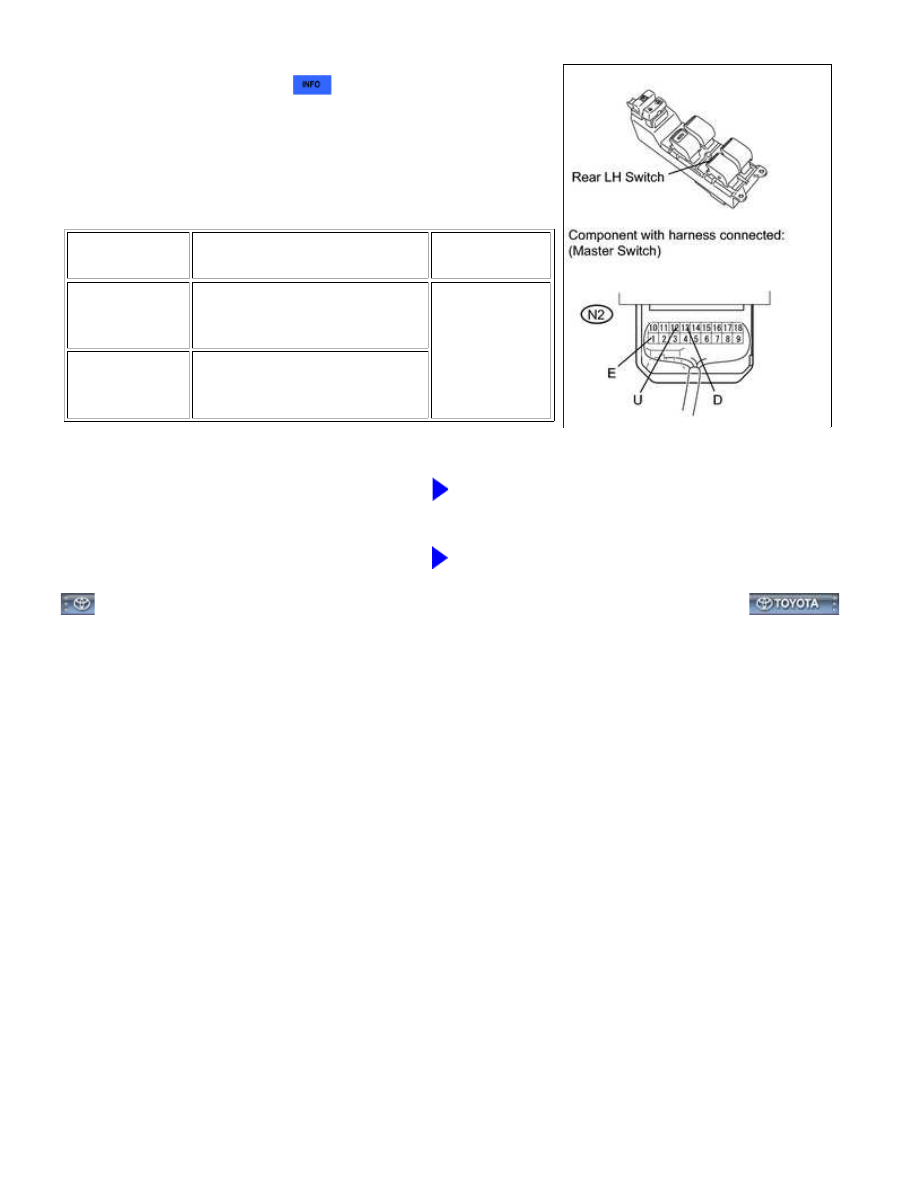

CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

(a) Remove the master switch



.

(b) Reconnect the master switch connector.

(c) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-12 (U) -

N2-1 (E)

Ignition switch ON, rear LH

to 14 V

N2-13 (D) -

N2-1 (E)

Ignition switch ON, rear LH

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

OK

GO TO POWER WINDOWS DO NOT OPERATE AT

ALL

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XHZ03XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Rear Power Window RH does not Operate with Rear Power Window Switch RH; 2015 MY Tundra [08/2014 -

       ]

Rear Power Window RH does not Operate with Rear Power Window Switch RH

DESCRIPTION

HINT:

for Double Cab, CrewMax

If the rear RH side manual UP/DOWN function does not operate, there may be a malfunction in the rear

switch RH, rear motor RH, master switch or harness and connector.

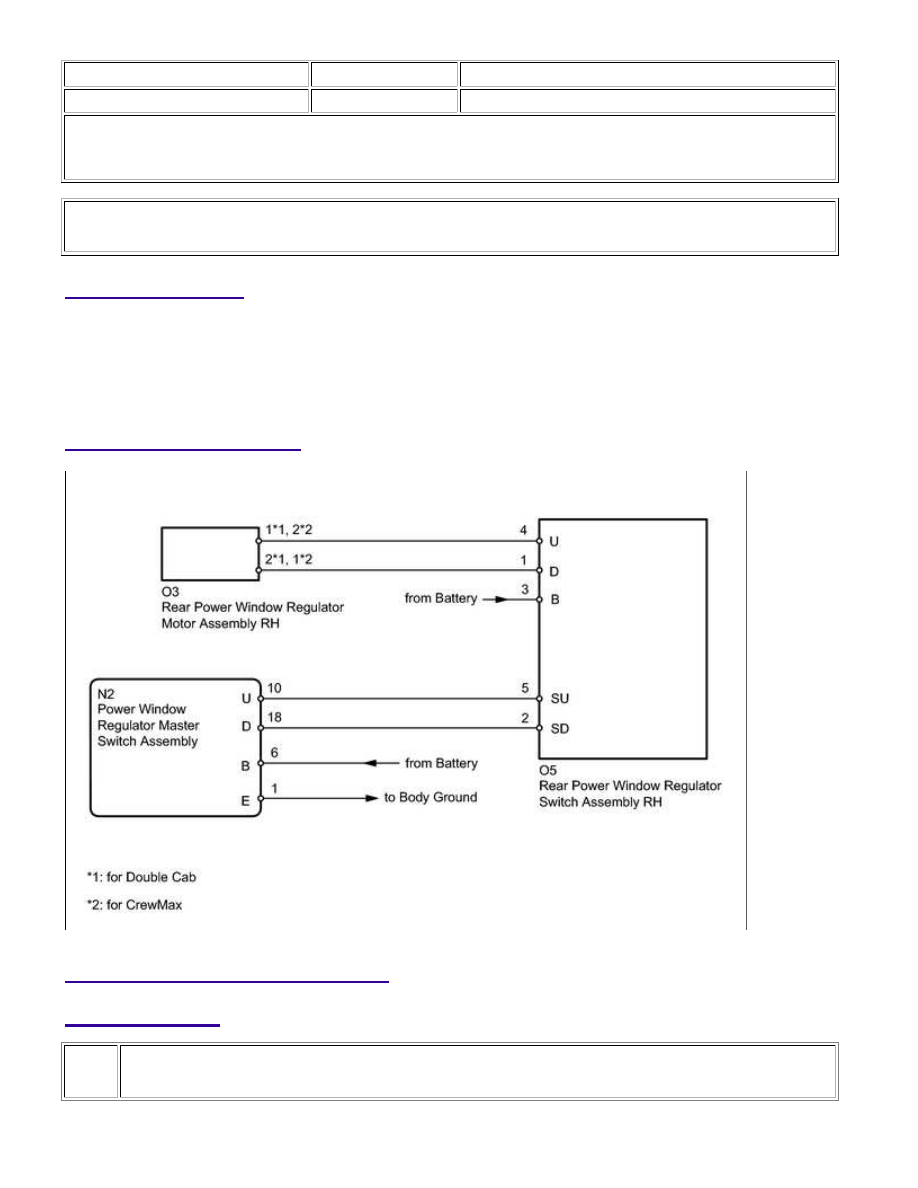

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

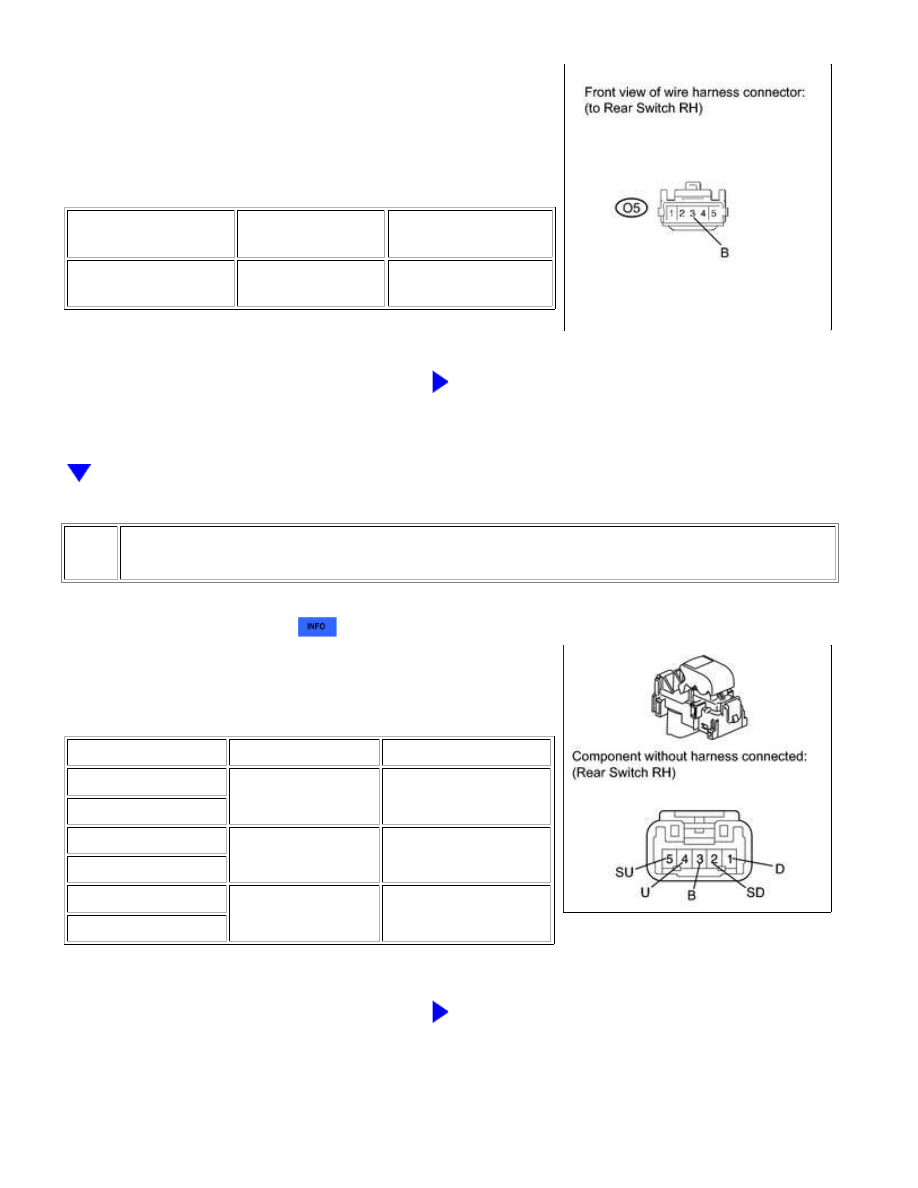

CHECK HARNESS AND CONNECTOR (REAR SWITCH RH - BATTERY)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

OK

(a) Disconnect the O5 switch connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

O5-3 (B) - Body

ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

INSPECT REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY RH

(a) Remove the rear switch RH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (U) - 3 (B)

UP

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

OFF

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

DOWN

Below 1 Ω

1 (D) - 3 (B)

NG

REPLACE REAR POWER WINDOW REGULATOR

SWITCH ASSEMBLY RH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
