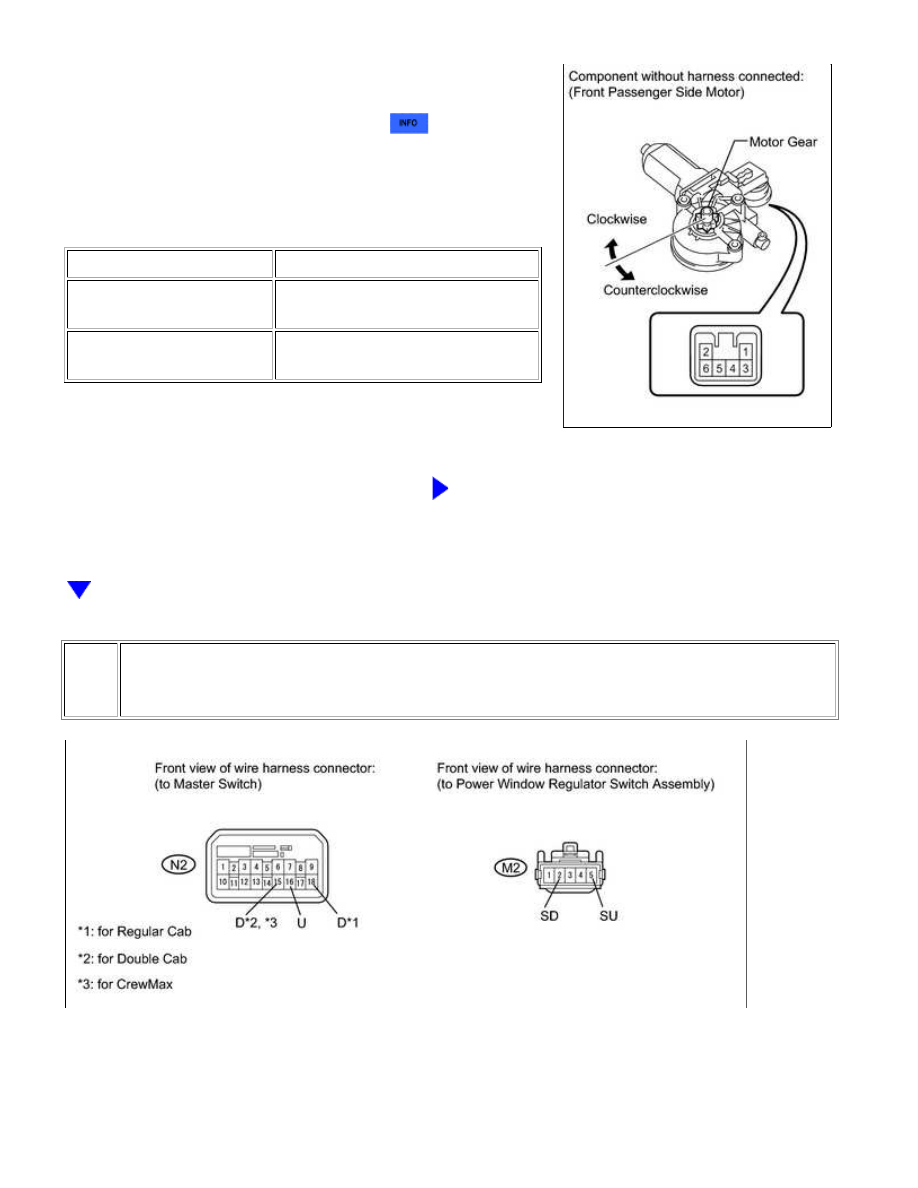

(a) Remove the front passenger side motor



.

(b) Apply battery voltage to connector terminals 1 and 2.

(c) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates clockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates counterclockwise

NG

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY RH

5.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - POWER WINDOW REGULATOR
SWITCH)

(a) Disconnect the N2 master switch connector.

(b) Disconnect the M2 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

Standard Resistance:

for Regular Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-16 (U) - M2-5 (SU)

Always

Below 1 Ω

N2-18 (D) - M2-2 (SD)

Always

Below 1 Ω

N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kΩ or higher

N2-18 (D) or M2-2 (SD) - Body ground

Always

10 kΩ or higher

for Double Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-16 (U) - M2-5 (SU)

Always

Below 1 Ω

N2-15 (D) - M2-2 (SD)

Always

Below 1 Ω

N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kΩ or higher

N2-15 (D) or M2-2 (SD) - Body ground

Always

10 kΩ or higher

for CrewMax:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-16 (U) - M2-5 (SU)

Always

Below 1 Ω

N2-15 (D) - M2-2 (SD)

Always

Below 1 Ω

N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kΩ or higher

N2-15 (D) or M2-2 (SD) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

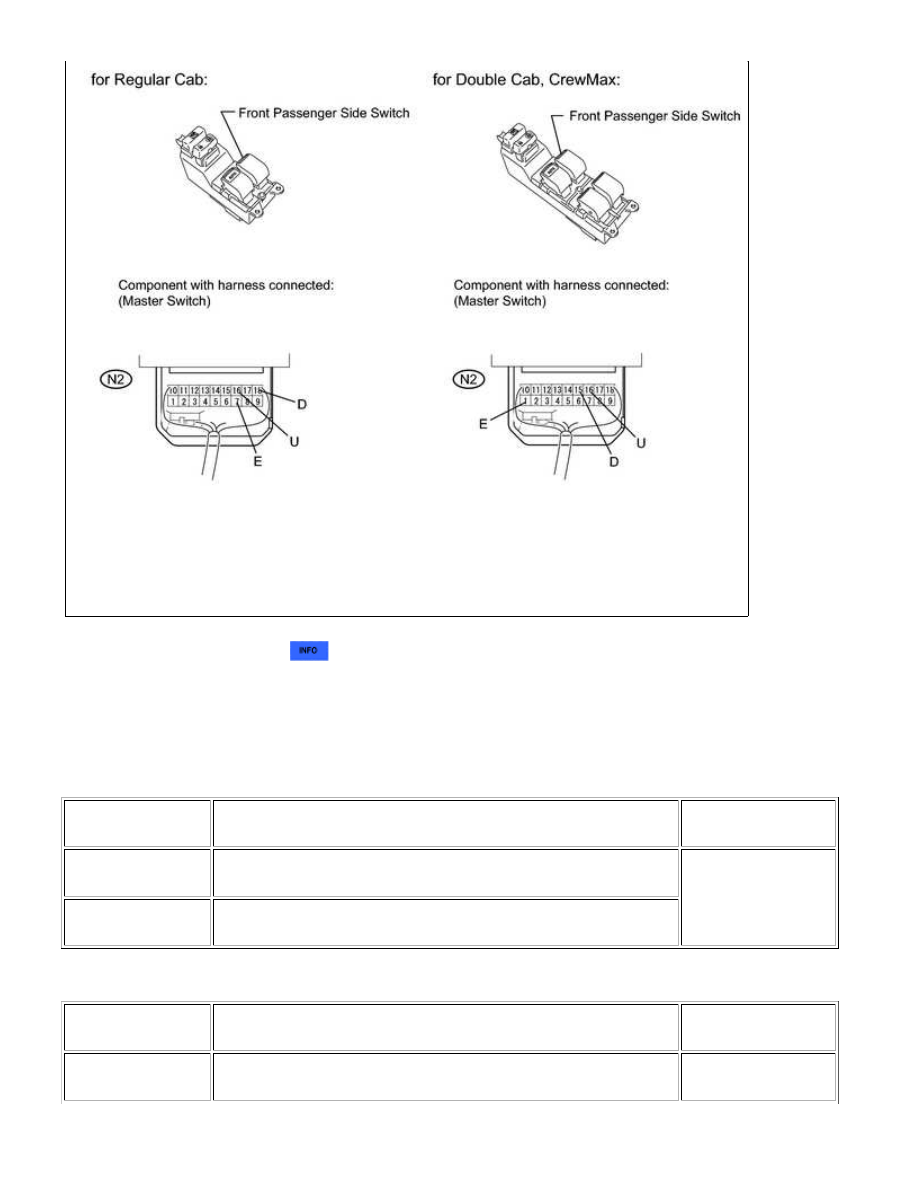

CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

(a) Remove the master switch



.

(b) Reconnect the master switch connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for Regular Cab:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-7

(E)

Below 1 V → 11 to 14

V

N2-18 (D) - N2-7

(E)

for Double Cab:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-1

(E)

Below 1 V → 11 to 14
V

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-15 (D) - N2-1

(E)

for CrewMax:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

N2-16 (U) - N2-1

(E)

Below 1 V → 11 to 14
V

N2-15 (D) - N2-1

(E)

NG

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

OK

GO TO POWER WINDOWS DO NOT OPERATE AT

ALL
