Toyota Tundra (2015 year). Manual - part 2196

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XI104FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/o Jam Protection Function):

Rear Power Window LH does not Operate with Rear Power Window Switch LH; 2015 MY Tundra [08/2014 -

       ]

Rear Power Window LH does not Operate with Rear Power Window Switch LH

DESCRIPTION

HINT:

for Double Cab, CrewMax

If the rear LH side manual UP/DOWN function does not operate, there may be a malfunction in the rear

switch LH, rear motor LH, master switch or harness and connector.

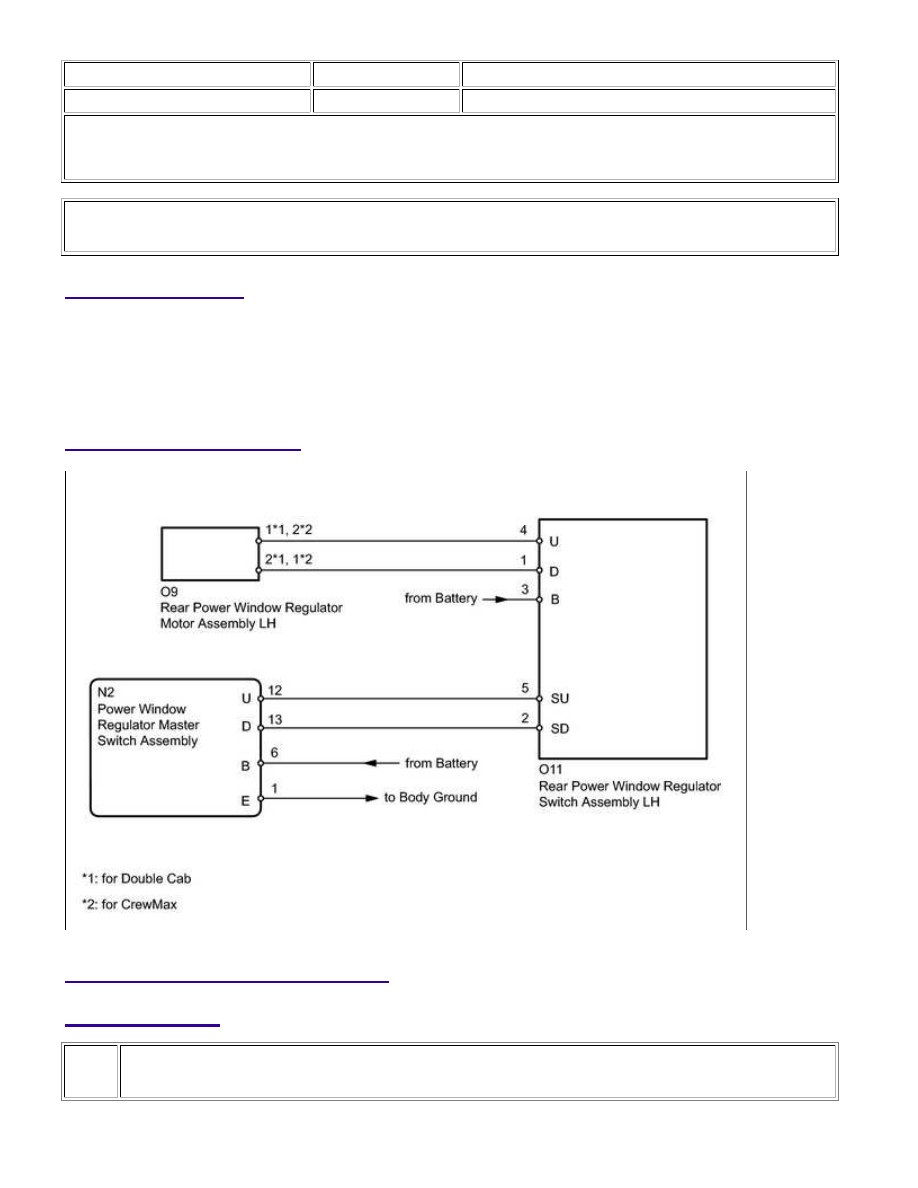

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

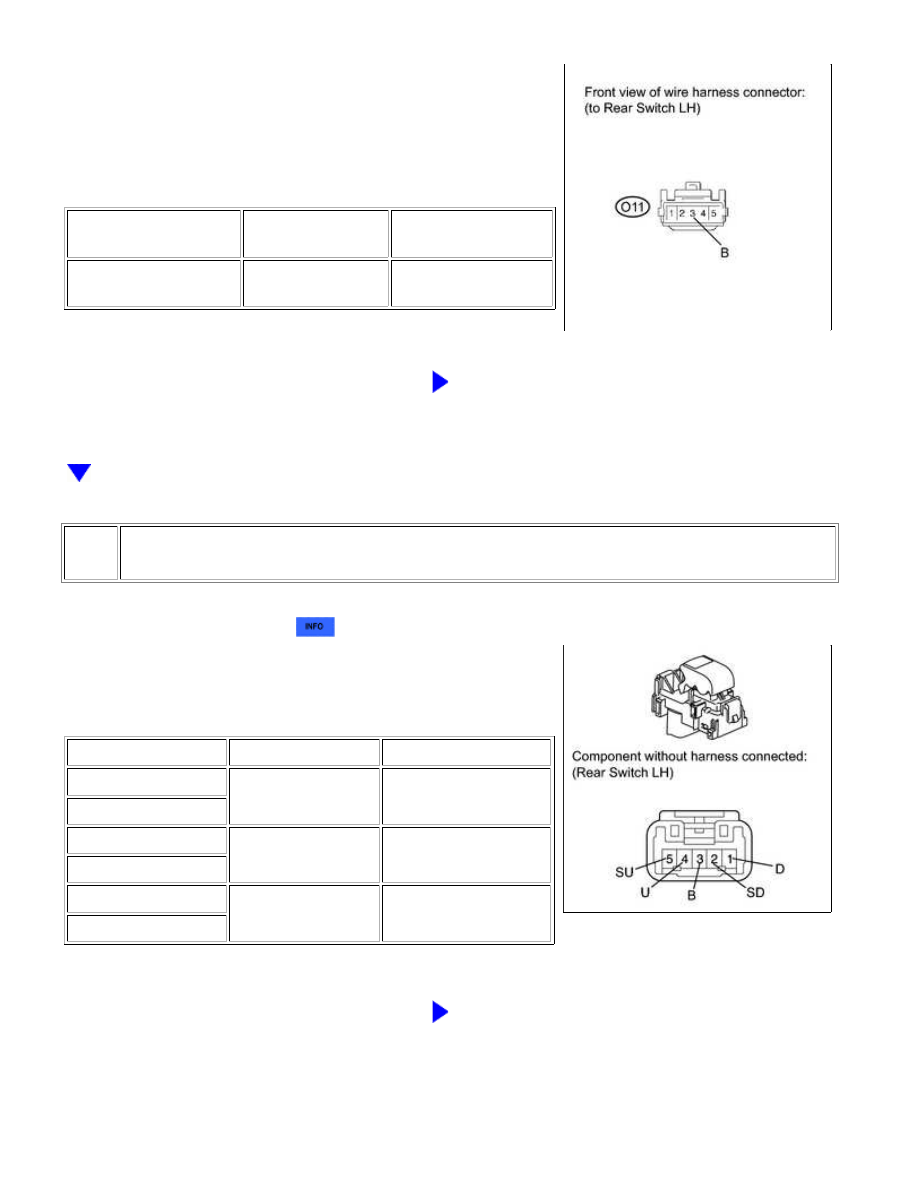

1.

CHECK HARNESS AND CONNECTOR (REAR SWITCH LH - BATTERY)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

OK

(a) Disconnect the O11 switch connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

O11-3 (B) - Body

ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

INSPECT REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY LH

(a) Remove the rear switch LH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (U) - 3 (B)

UP

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

OFF

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

DOWN

Below 1 Ω

1 (D) - 3 (B)

NG

REPLACE REAR POWER WINDOW REGULATOR

SWITCH ASSEMBLY LH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

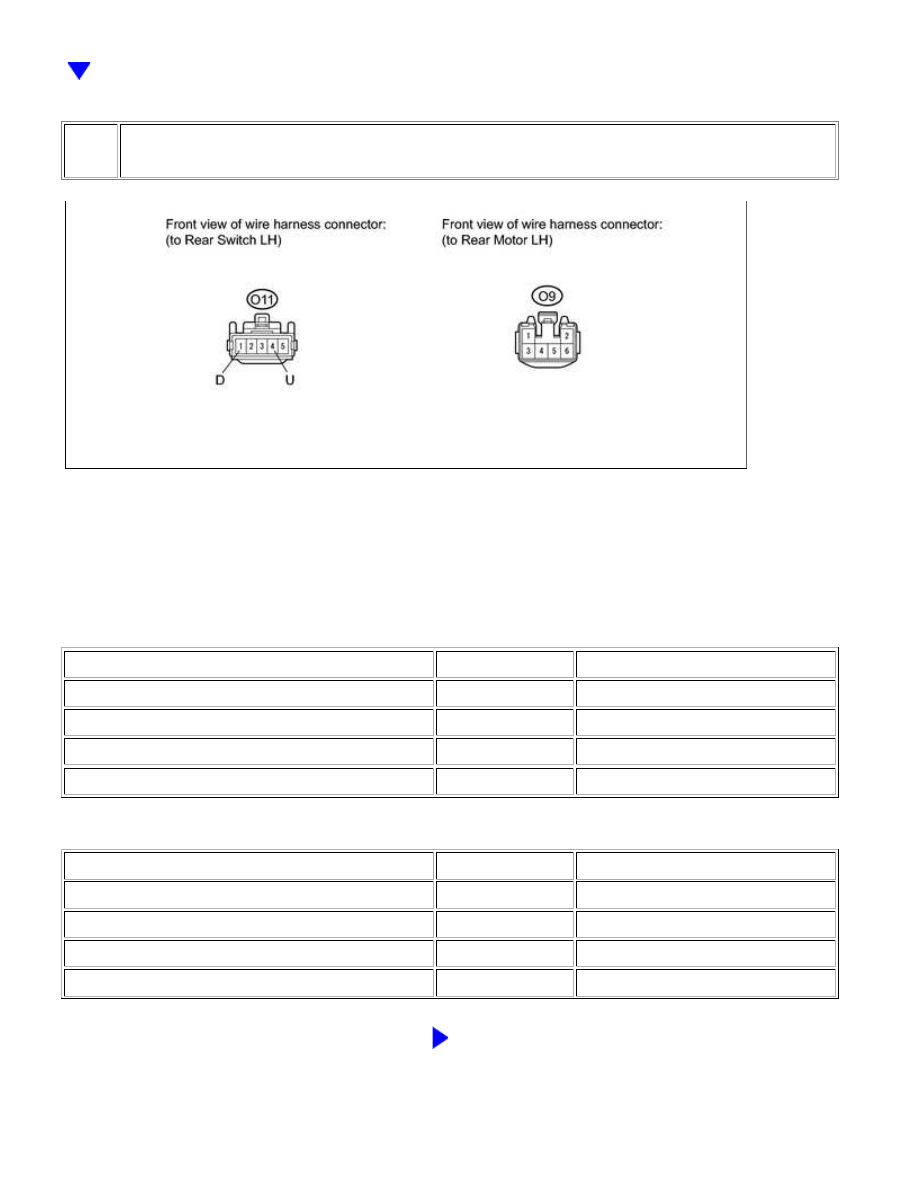

3.

CHECK HARNESS AND CONNECTOR (REAR SWITCH LH - REAR MOTOR LH)

(a) Disconnect the O11 switch connector.

(b) Disconnect the O9 motor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for Double Cab:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O11-1 (D) - O9-2

Always

Below 1 Ω

O11-4 (U) - O9-1

Always

Below 1 Ω

O11-1 (D) or O9-2 - Body ground

Always

10 kΩ or higher

O11-4 (U) or O9-1 - Body ground

Always

10 kΩ or higher

for CrewMax:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O11-1 (D) - O9-1

Always

Below 1 Ω

O11-4 (U) - O9-2

Always

Below 1 Ω

O11-1 (D) or O9-1 - Body ground

Always

10 kΩ or higher

O11-4 (U) or O9-2 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

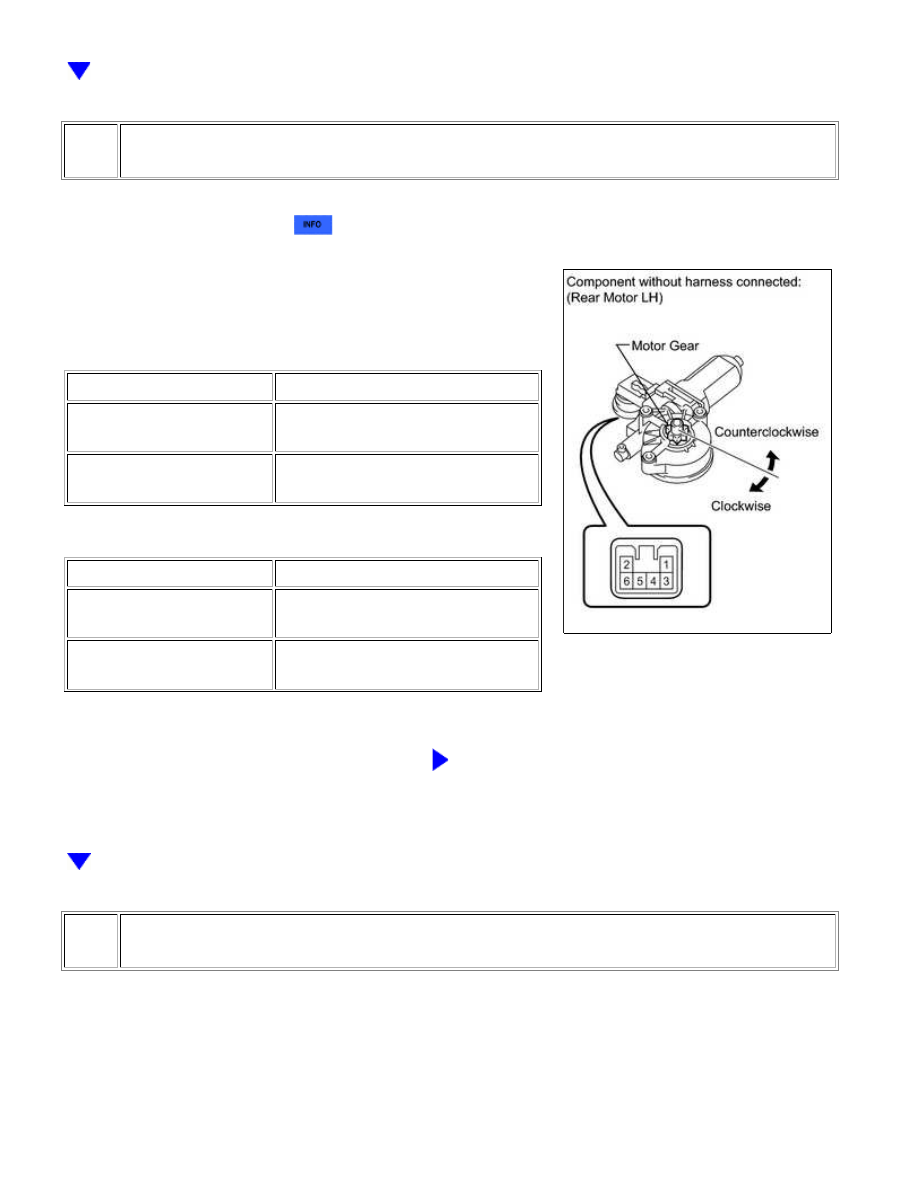

4.

INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) Remove the rear motor LH



.

(b) Apply battery voltage to connector terminals 1 and 2.

(c) Check that the motor gear rotates smoothly as follows.

OK:

for Double Cab:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates clockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates counterclockwise

for CrewMax:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

NG

REPLACE REAR POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

5.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - REAR SWITCH LH)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
