A

OK

2.

CHECK MANUAL UP / DOWN FUNCTION

(a) Check that the manual UP/DOWN function using the master switch can operate the driver side power

window



.

OK:

Manual UP/DOWN function operates normally.

NG

GO TO FLOWCHART (DRIVER SIDE MOTOR

CIRCUIT)

3.

READ VALUE USING TECHSTREAM (MASTER SWITCH)

(a) Use the Data List to check if the master switch is functioning properly.

Master Switch

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

D Door P/W

Auto SW

Driver side power window auto UP/ DOWN

switch signal / ON or OFF

ON: Driver side switch

operated

OFF: Driver side switch not

operated

-

OK:

The Techstream display changes normally when master switch is operated.

NG

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

OK

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003F5900QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function): Front

Passenger Side Power Window Auto Up / Down Function does not Operate with Front Passenger Side Power

Window Switch; 2015 MY Tundra [08/2014 -        ]

Front Passenger Side Power Window Auto Up / Down Function does not Operate with Front

Passenger Side Power Window Switch

DESCRIPTION

been initialized.

The power window regulator switch assembly has a malfunction.

The Hall-IC in the front passenger side motor has a malfunction.

The wiring between the power window regulator switch assembly and the front passenger side motor is

open or shorted.

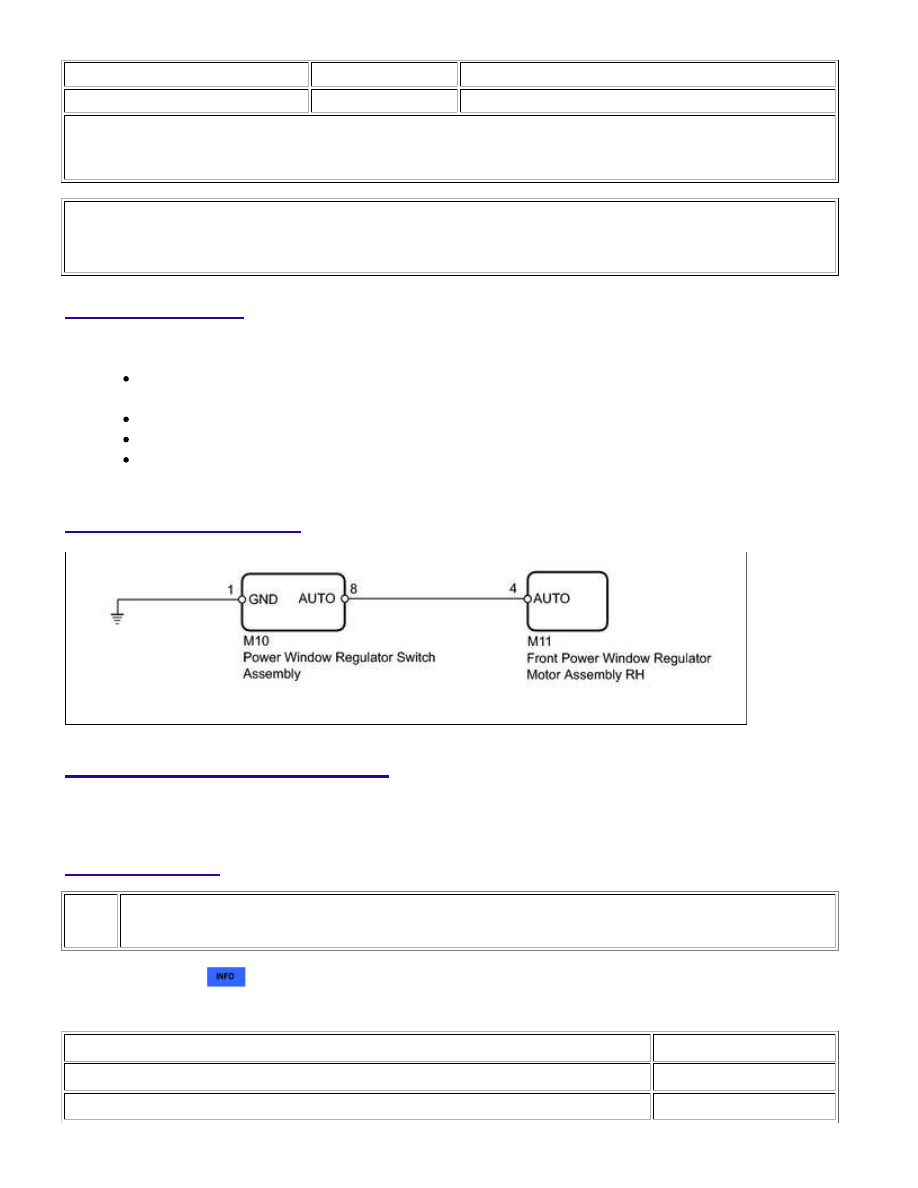

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC B2311 is output

B

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

A

OK

RESULT

PROCEED TO

DTC B2312 is output

C

DTC B2313 is output

D

LIN communication system DTCs are output

E

B

GO TO DTC (B2311)

C

GO TO DTC (B2312)

D

GO TO DTC (B2313)

E

GO TO LIN COMMUNICATION SYSTEM

2.

CHECK MANUAL UP / DOWN FUNCTION

(a) Check that the manual UP/DOWN function using the power window regulator switch assembly can

operate the front passenger side door power window



.

OK:

Manual UP/DOWN function operates normally.

NG

GO TO FLOWCHART (FRONT PASSENGER SIDE

MOTOR CIRCUIT)

3.

READ VALUE USING TECHSTREAM (FRONT PASSENGER SIDE MOTOR)

(a) Use the Data List to check if the front passenger side motor is functioning properly.

P-Door Motor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

P Door P/W

Auto SW

Front passenger side power window auto

UP/DOWN switch signal / ON or OFF

ON: Power window regulator

switch assembly operated

OFF: Power window regulator

-

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

switch assembly not operated

OK:

The Techstream display changes when power window regulator switch assembly is operated.

NG

GO TO STEP 4

OK

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY RH

4.

CHECK HARNESS AND CONNECTOR (POWER WINDOW REGULATOR SWITCH - FRONT
PASSENGER SIDE MOTOR)

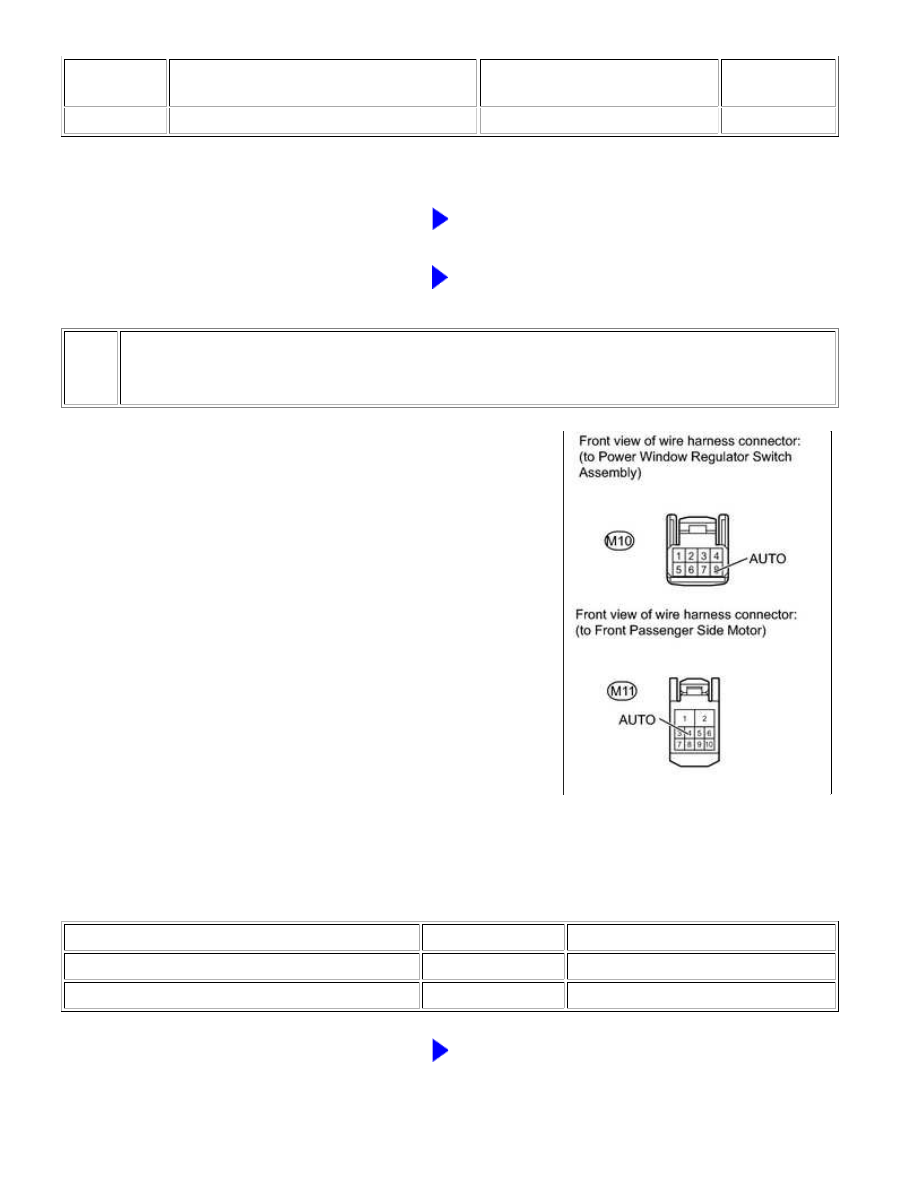

(a) Disconnect the M10 switch connector.

(b) Disconnect the M11 motor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M10-8 (AUTO) - M11-4 (AUTO)

Always

Below 1 Ω

M10-8 (AUTO) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
