OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O11-1 (D) - Body ground

Always

10 kΩ or higher

O11-4 (U) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

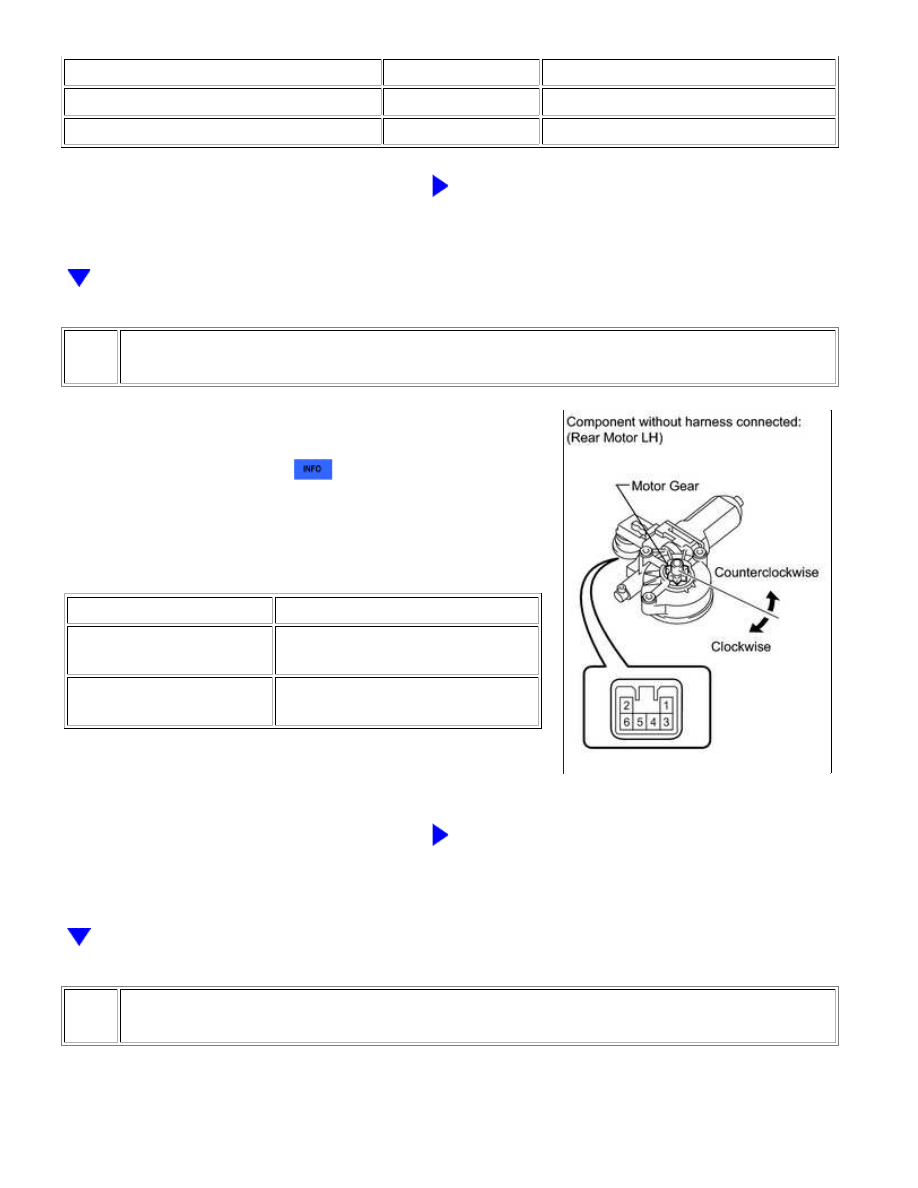

INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) Remove the rear motor LH



.

(b) Apply battery voltage to connector terminals 1 and 2.

(c) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

NG

REPLACE REAR POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

5.

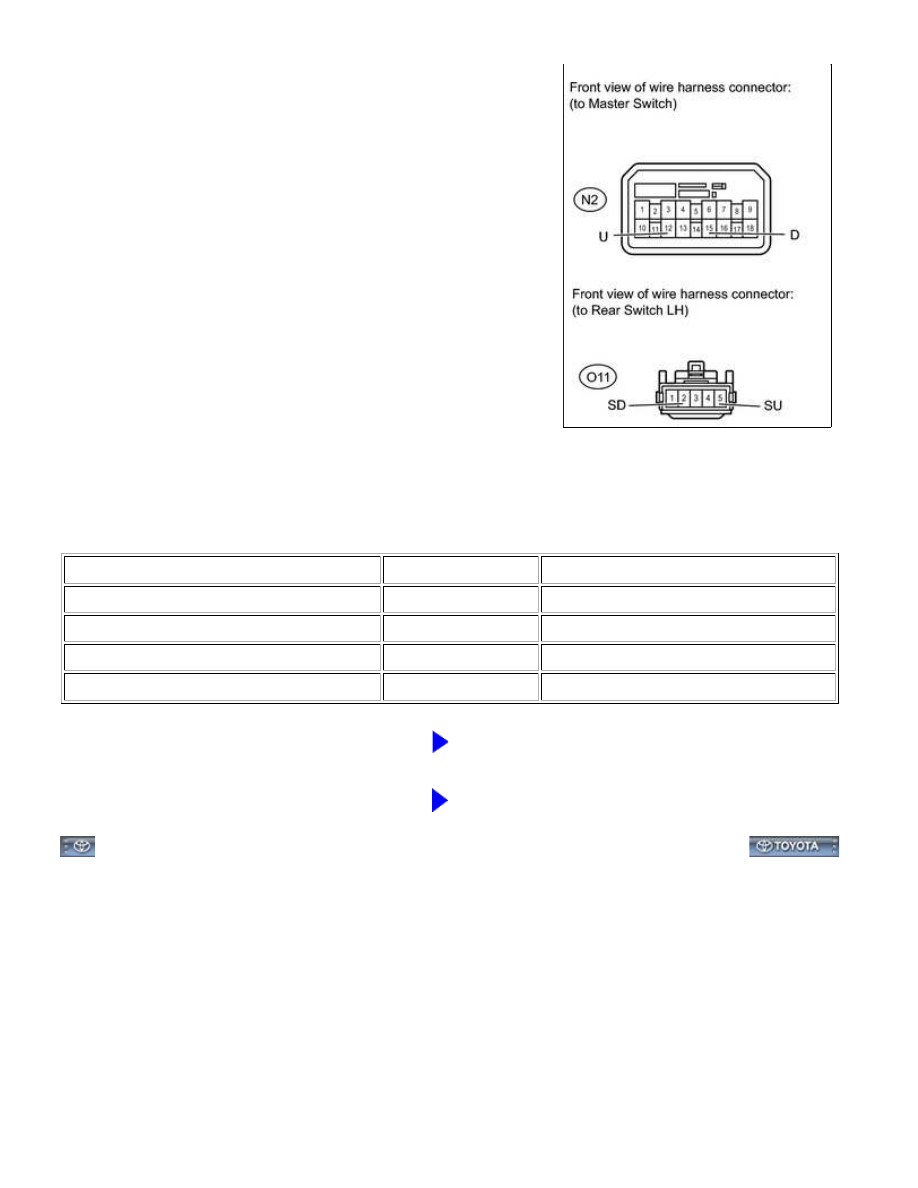

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - REAR SWITCH LH)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

(a) Disconnect the N2 master switch connector.

(b) Disconnect the O11 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-12 (U) - O11-5 (SU)

Always

Below 1 Ω

N2-15 (D) - O11-2 (SD)

Always

Below 1 Ω

N2-12 (U) - Body ground

Always

10 kΩ or higher

N2-15 (D) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XI104GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function): Rear

Power Window RH does not Operate with Rear Power Window Switch RH; 2015 MY Tundra [08/2014 -        ]

Rear Power Window RH does not Operate with Rear Power Window Switch RH

DESCRIPTION

If the rear RH side manual UP/DOWN function does not operate, there may be a malfunction in the rear

switch RH, the rear motor RH, the master switch, or the harness or connector.

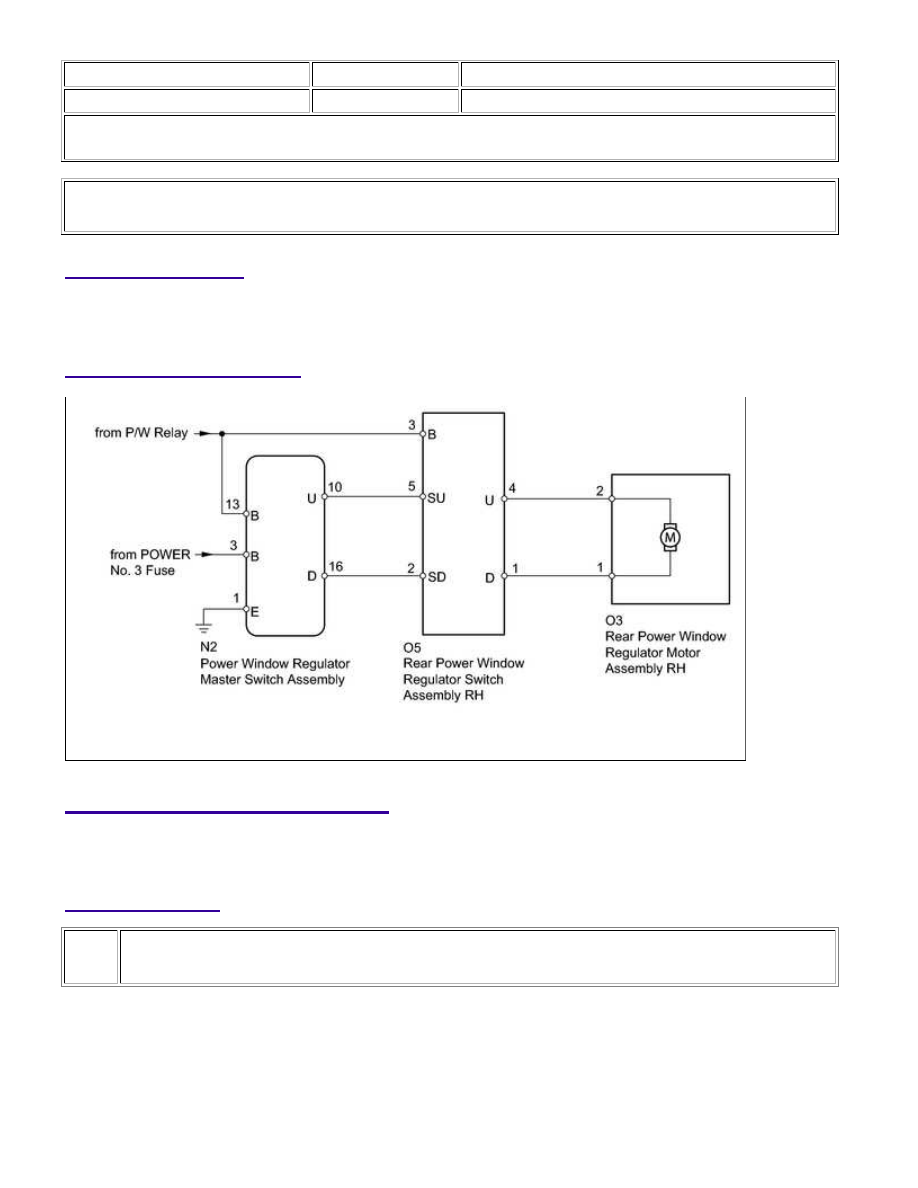

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

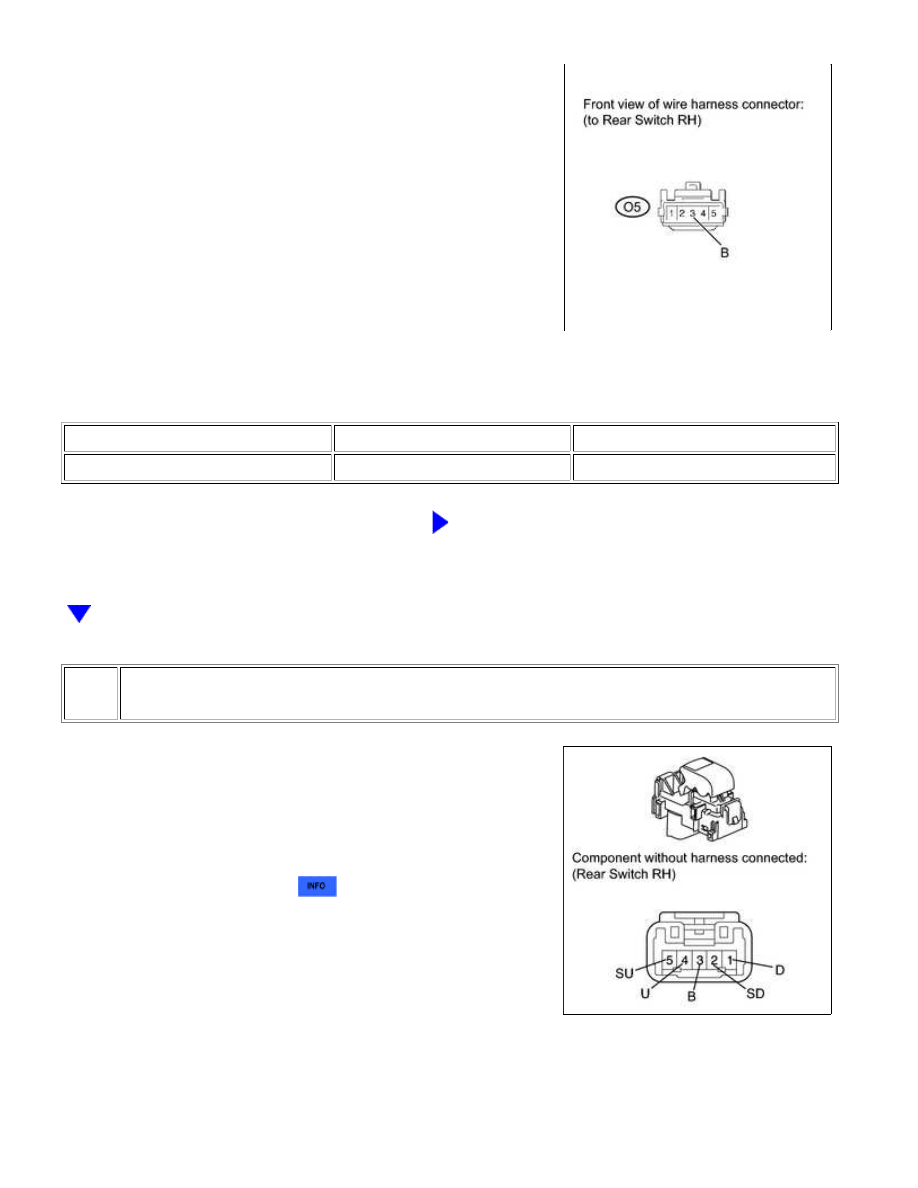

CHECK HARNESS AND CONNECTOR (REAR SWITCH RH - BATTERY)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

(a) Disconnect the O5 switch connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

O5-3 (B) - Body ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

INSPECT REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY RH

(a) Remove the rear switch RH



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:
