TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

4 (U) - 3 (B)

UP

Below 1 Ω

1 (D) - 2 (SD)

UP

Below 1 Ω

4 (U) - 5 (SU)

OFF

Below 1 Ω

1 (D) - 2 (SD)

OFF

Below 1 Ω

4 (U) - 5 (SU)

DOWN

Below 1 Ω

1 (D) - 3 (B)

DOWN

Below 1 Ω

NG

REPLACE REAR POWER WINDOW REGULATOR

SWITCH ASSEMBLY RH

3.

CHECK HARNESS AND CONNECTOR (REAR SWITCH RH - REAR MOTOR RH)

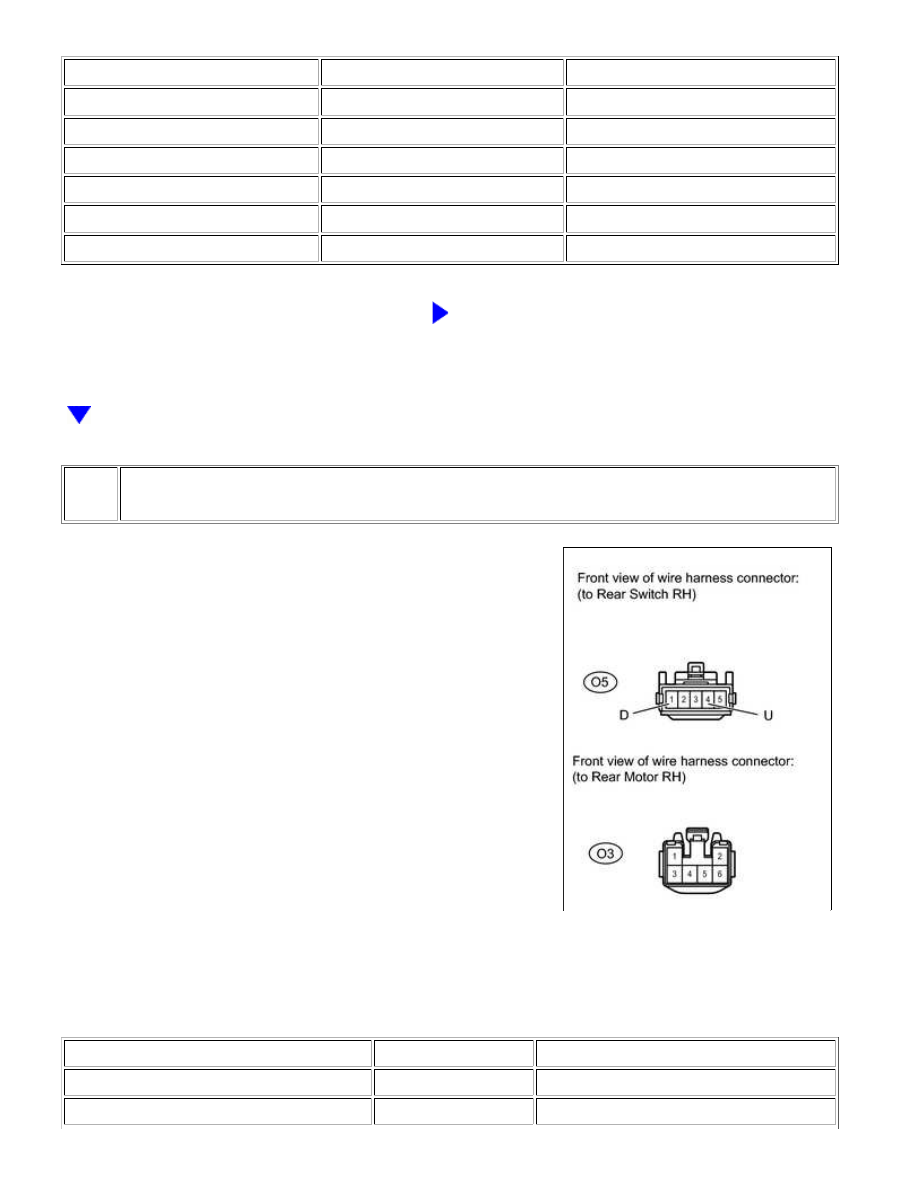

(a) Disconnect the O5 switch connector.

(b) Disconnect the O3 motor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O5-1 (D) - O3-1

Always

Below 1 Ω

O5-4 (U) - O3-2

Always

Below 1 Ω

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O5-1 (D) - Body ground

Always

10 kΩ or higher

O5-4 (U) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH

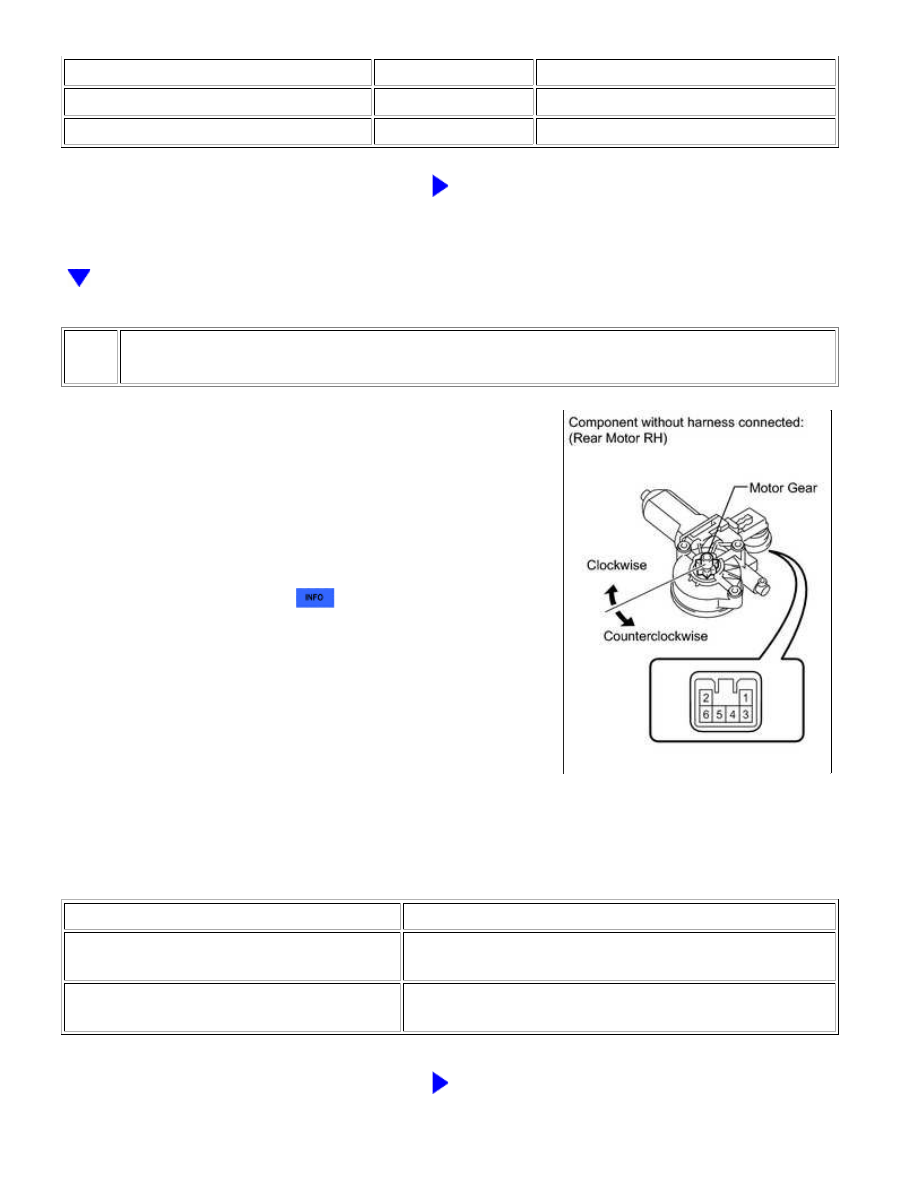

(a) Remove the rear motor RH



.

(b) Apply battery voltage to connector terminals 1 and 2.

(c) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates clockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates counterclockwise

NG

REPLACE REAR POWER WINDOW REGULATOR

MOTOR ASSEMBLY RH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

5.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - REAR SWITCH RH)

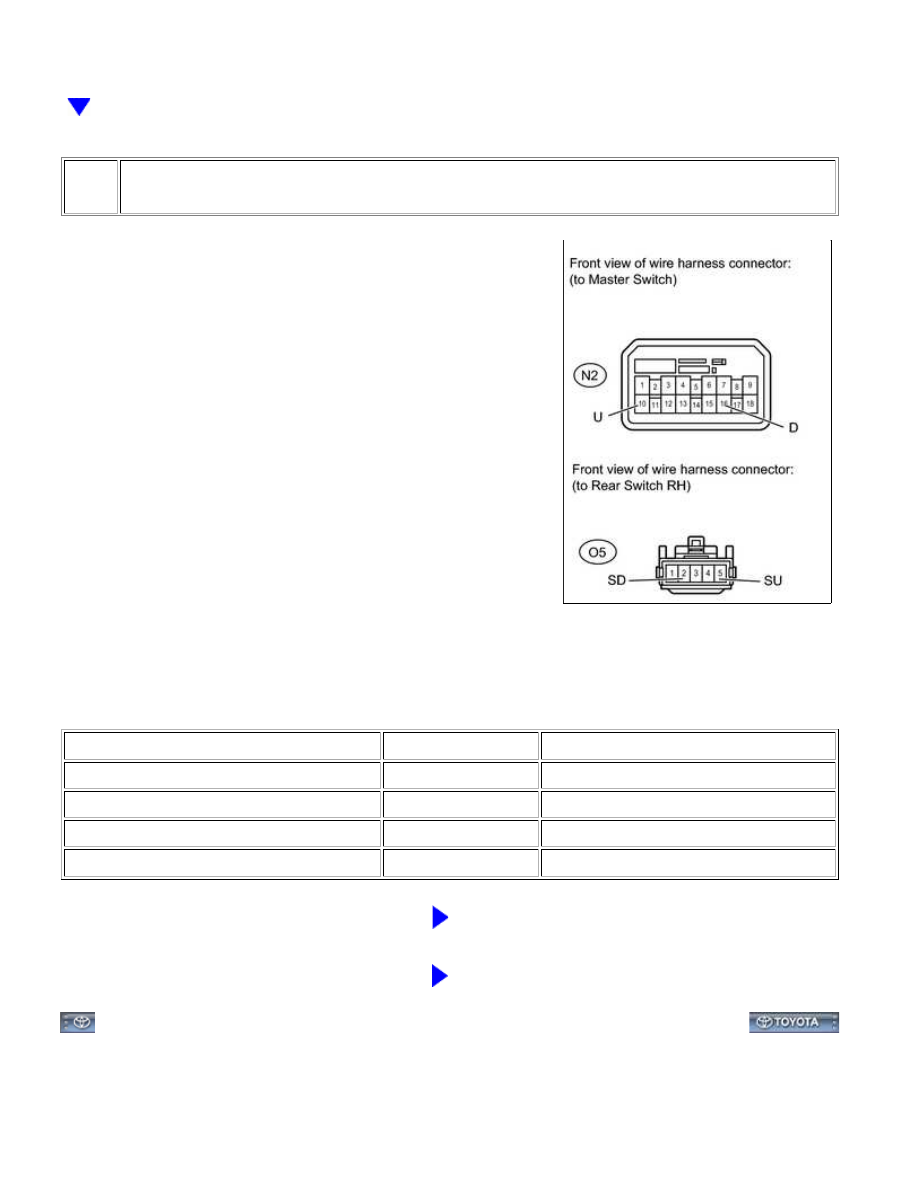

(a) Disconnect the N2 master switch connector.

(b) Disconnect the O5 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-10 (U) - O5-5 (SU)

Always

Below 1 Ω

N2-16 (D) - O5-2 (SD)

Always

Below 1 Ω

N2-10 (U) - Body ground

Always

10 kΩ or higher

N2-16 (D) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000Y46069X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

Driver Side Power Window Auto Up / Down Function does not Operate with Power Window Master Switch; 2015

MY Tundra [08/2014 -        ]

Driver Side Power Window Auto Up / Down Function does not Operate with Power Window Master

Switch

DESCRIPTION

The master switch has a malfunction.

The Hall-IC in the driver side motor has a malfunction.

The wiring between the master switch and the driver side motor is open or shorted.

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC B2311 is output

B

DTC B2312 is output

C

DTC B2313 is output

D

LIN communication system DTCs are output

E

B

GO TO DTC (B2311)

C

GO TO DTC (B2312)

D

GO TO DTC (B2313)

E

GO TO LIN COMMUNICATION SYSTEM
