5.

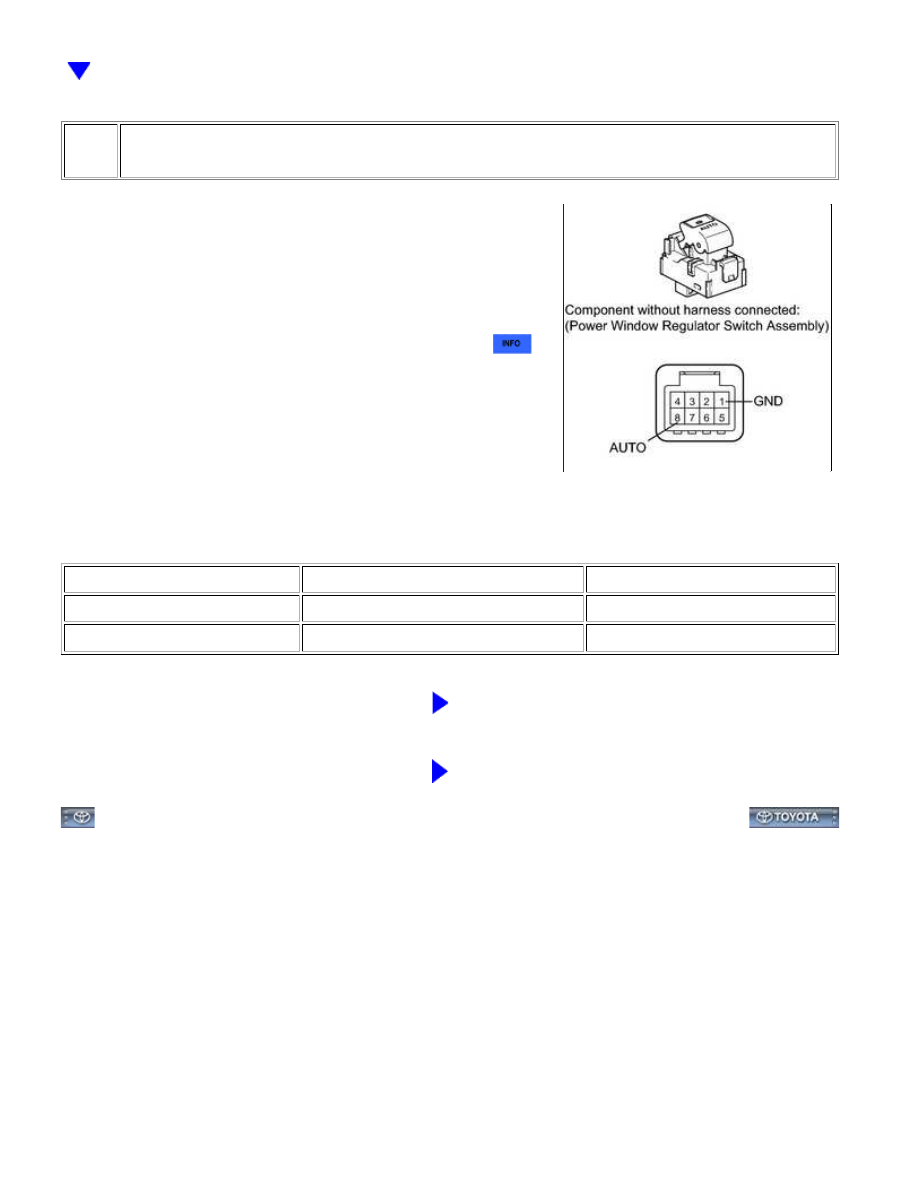

INSPECT POWER WINDOW REGULATOR SWITCH ASSEMBLY

(a) Remove the power window regulator switch assembly



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

8 (AUTO) - 1 (GND)

AUTO UP/DOWN operation

Below 1 Ω

8 (AUTO) - 1 (GND)

Not operated

10 kΩ or higher

NG

REPLACE POWER WINDOW REGULATOR SWITCH

ASSEMBLY

OK

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY RH

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003F6R00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function): All

Power Windows does not Operate with Door Key Cylinder; 2015 MY Tundra [08/2014 -        ]

All Power Windows does not Operate with Door Key Cylinder

DESCRIPTION

When the driver door key cylinder (key linked switch) is turned, the following occurs: 1) the door lock motor

receives the signal; 2) the main body ECU (driver side junction block) sends the signal to the power window

regulator motors; and 3) the power window motors are activated.

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK LIN COMMUNICATION SYSTEM

(a) Check for LIN communication system DTCs related to the power window control system.

OK:

LIN communication system DTCs are not output.

NG

GO TO LIN COMMUNICATION SYSTEM

2.

CHECK FOR DTC (B2312)

(a) Check if DTC B2312 is output



.

OK:

DTC B2312 is not output.

NG

GO TO DTC (B2312)

3.

READ VALUE USING TECHSTREAM (DOOR LOCK SWITCH)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

(a) Use the Data List to check if the door lock switch is functioning properly.

Main Body

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Door Key

SW-Lock

Door key linked lock switch signal

/ ON or OFF

ON: Driver side door key cylinder is

turned to lock position

OFF: Driver side door key cylinder is not

turned

-

Door Key

SW-Unlock

Door key linked unlock switch

signal / ON or OFF

ON: Driver side door key cylinder is

turned to unlock position

OFF: Driver side door key cylinder is not

turned

-

OK:

On the Techstream screen, each item changes between ON and OFF according to above chart.

NG

GO TO POWER DOOR LOCK CONTROL SYSTEM

4.

CHECK POWER WINDOW MANUAL FUNCTION

(a) Check that the manual UP/DOWN function using the master switch can operate the front door power

window LH and RH



.

NG

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003F5400SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function): Auto

Up Operation does not Fully Close Power Window (Jam Protection Function is Activated); 2015 MY Tundra

[08/2014 -        ]

Auto Up Operation does not Fully Close Power Window (Jam Protection Function is Activated)

DESCRIPTION

If the door glass or the power window regulator motor does not operate smoothly, the jam protection function

may be triggered automatically, resulting in the AUTO UP function being unable to fully close the window.*

*: for Driver and Front Passenger Side

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM INITIALIZATION

(a) Initialize the power window regulator motor



.

(b) Check if the power window AUTO UP/DOWN function operates



.

OK:

AUTO UP/DOWN function operates.

NG

GO TO STEP 2

OK

END (PROBLEM DUE TO INITIALIZATION

FAILURE)

2.

CHECK MOVEMENT OF DOOR GLASS

NOTICE:

Make sure that the door glass fits into the glass run properly.
Make sure that the glass run is not deformed, and does not have foreign matter.

OK:

Door glass moves smoothly.

NG

INSTALL DOOR GLASS AND/OR GLASS RUN

PROPERLY

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...
