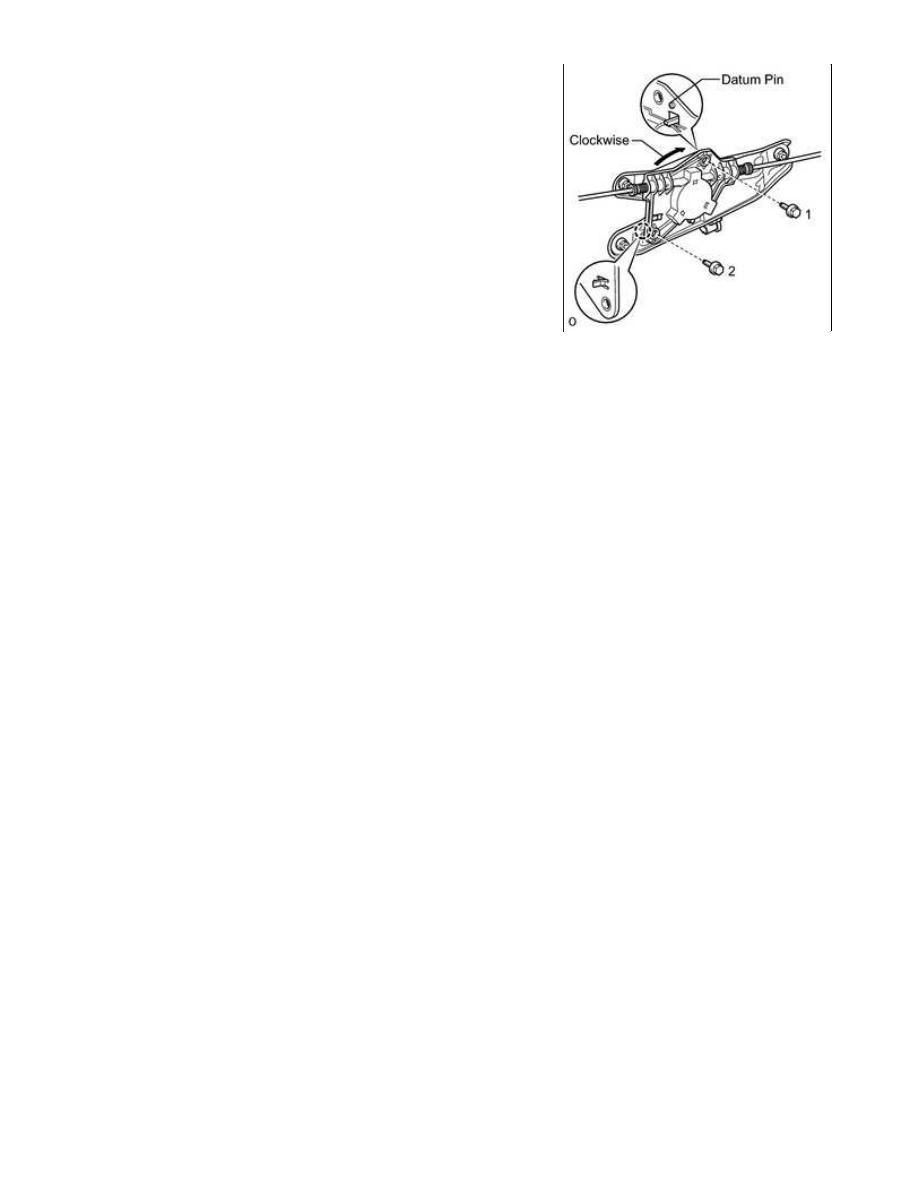

(b) Rotate the drum assembly clockwise to attach the claw and

connect the datum pin.

(c) Install the 2 bolts in the order shown in the illustration.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

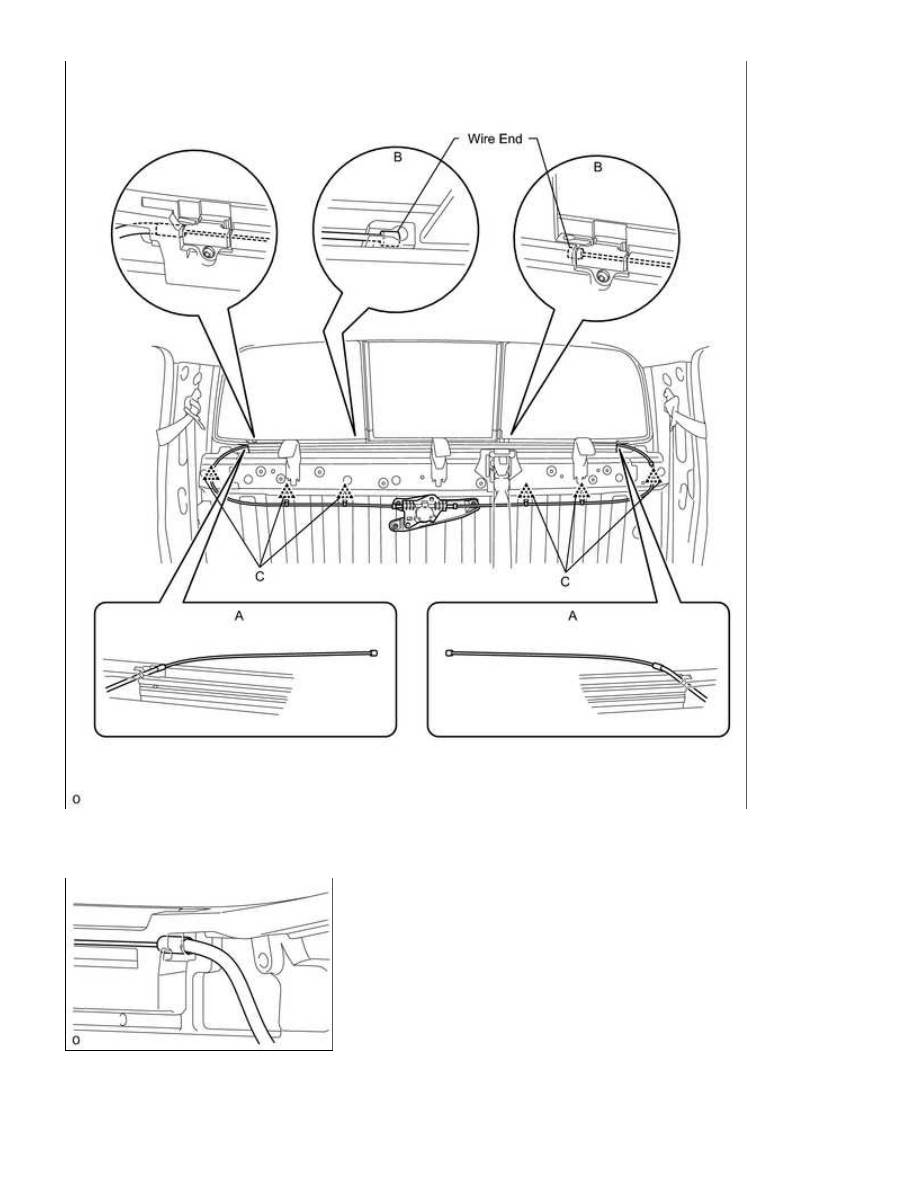

(d) Insert the wires into the back window as shown in the illustration labeled A.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

(e) Compress the springs to release the tension in the cables, connect the wire ends to the back window as

shown in the illustration labeled B, Then release the springs to restore the tension.

NOTICE:

Insert the cables so that the caps are fully inserted into the stoppers as shown in the illustration.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

HINT:

Use the same procedure described for the LH side.

(f) Attach the 6 clips labeled C in the illustration.

15. INSTALL NO. 1 BACK PANEL SILENCER (for Power

Slide Type)

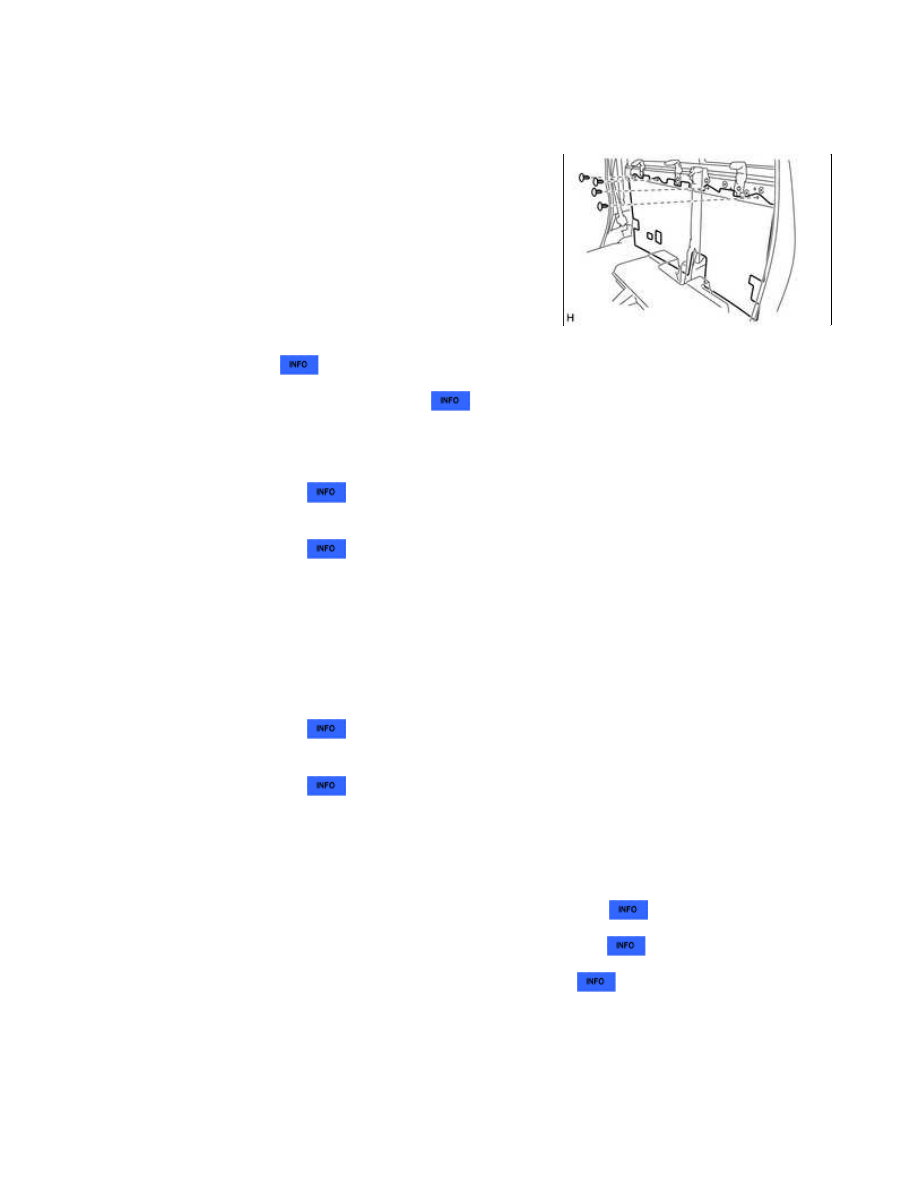

(a) Install the No. 1 back panel silencer with the 4 clips.

16. INSTALL COAT HOOK

17. INSTALL NO. 1 ROOM LIGHT ASSEMBLY

18. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

(a) for Regular Cab:

Install the quarter trim panel



.

(b) for Double Cab:

Install the quarter trim panel



.

19. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

20. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

(a) for Regular Cab:

Install the quarter trim panel



.

(b) for Double Cab:

Install the quarter trim panel



.

21. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

22. INSTALL LUGGAGE COMPARTMENT BOX RH (for Regular Cab)

23. INSTALL LUGGAGE COMPARTMENT BOX LH (for Regular Cab)

24. INSTALL UPPER BACK PANEL GARNISH (for Regular Cab)

25. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

26. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

27. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab)

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

28. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab)

29. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

30. INSTALL FRONT DOOR SCUFF PLATE RH (for Regular Cab)

31. INSTALL REAR DOOR SCUFF PLATE LH (for Double Cab)

32. INSTALL REAR DOOR SCUFF PLATE RH (for Double Cab)

33. INSTALL REAR SEAT ASSEMBLY (for Double Cab)

(a) Install the rear seat



.

34. INSTALL FRONT SEAT ASSEMBLY (for Center Seat)

(a) Install the front seat



.

35. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)

(a) Install the front seat



.

36. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

(a) Install the front seat



.
