Toyota Tundra (2015 year). Manual - part 2164

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030HH00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE POWER WINDOW SWITCH: COMPONENTS;

2015 MY Tundra [08/2014 -        ]

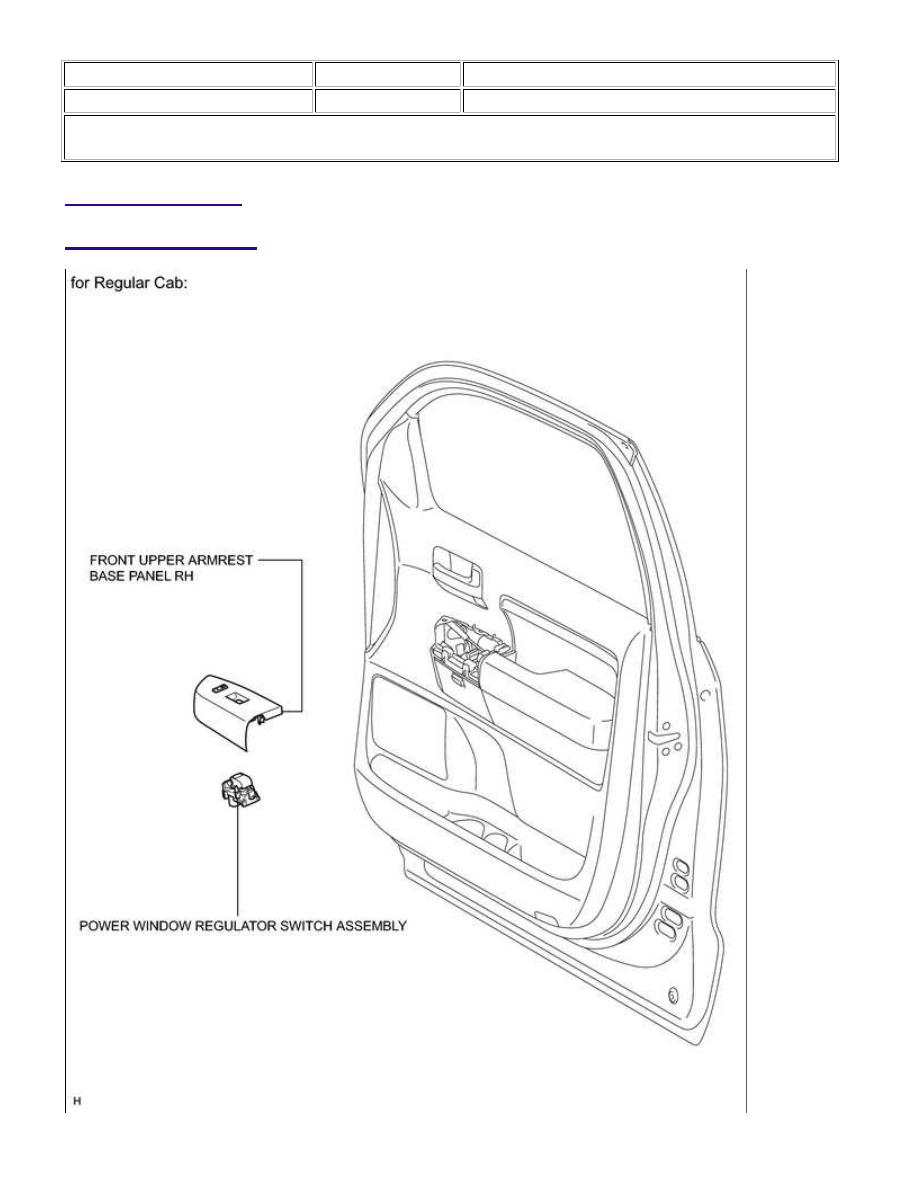

COMPONENTS

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

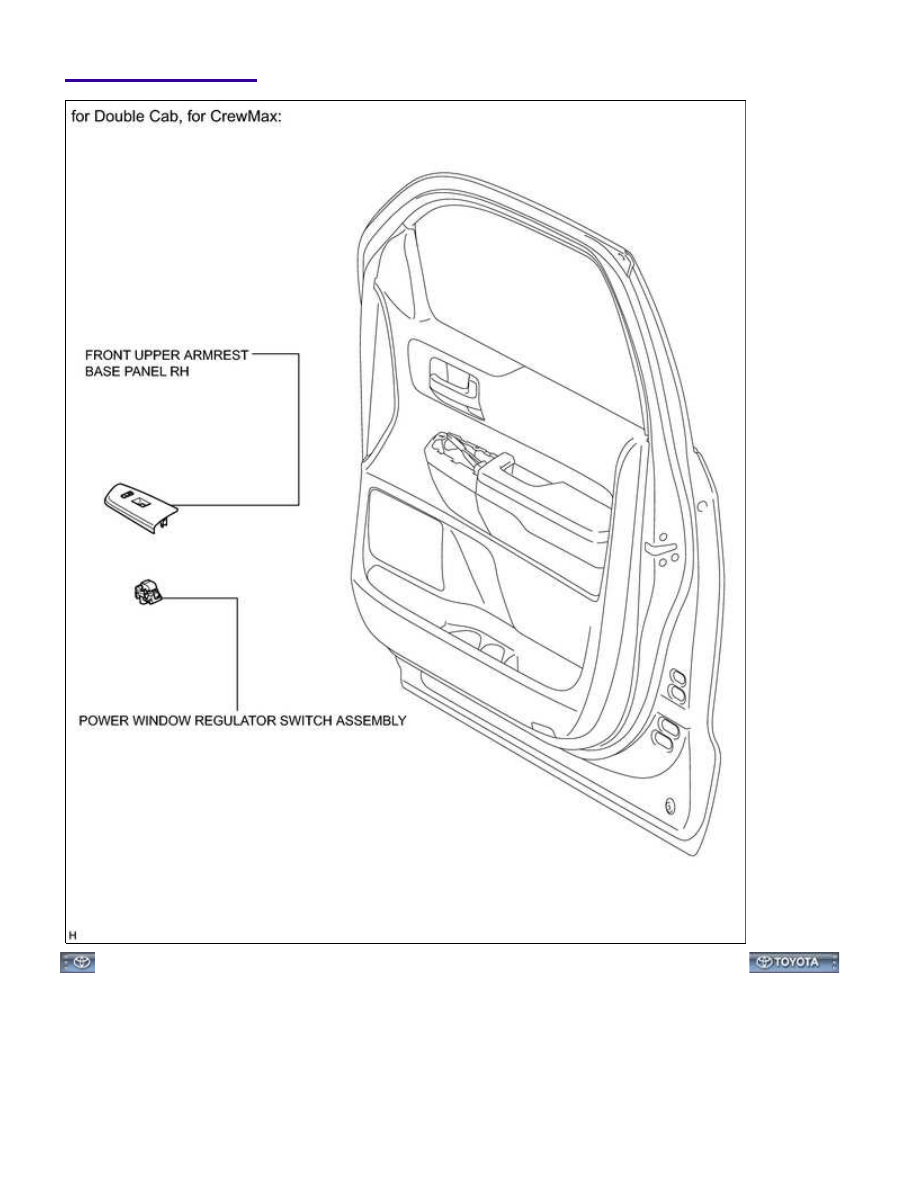

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030HI00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE POWER WINDOW SWITCH: REMOVAL; 2015

MY Tundra [08/2014 -        ]

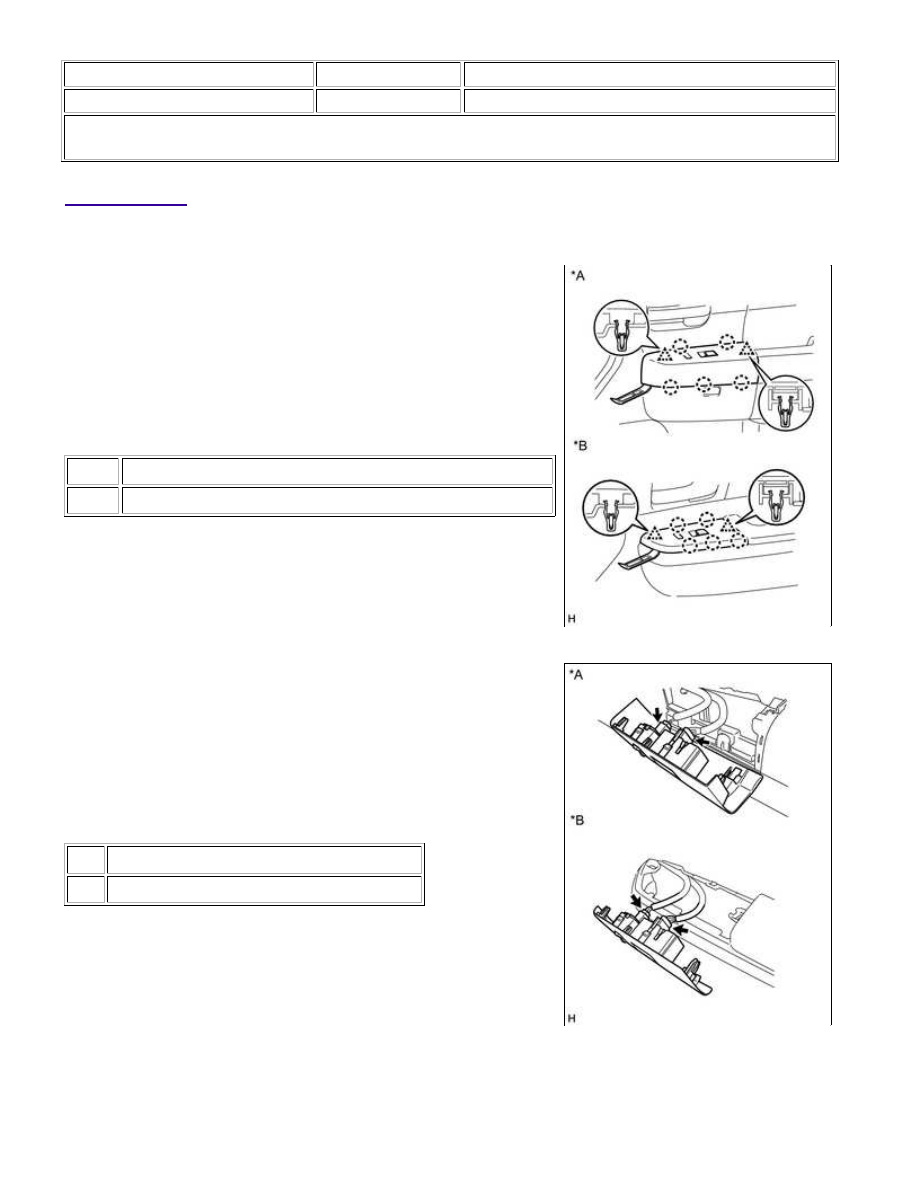

REMOVAL

1. REMOVE FRONT UPPER ARMREST BASE PANEL RH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the front upper armrest base panel RH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

(b) Disconnect the 2 connectors.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

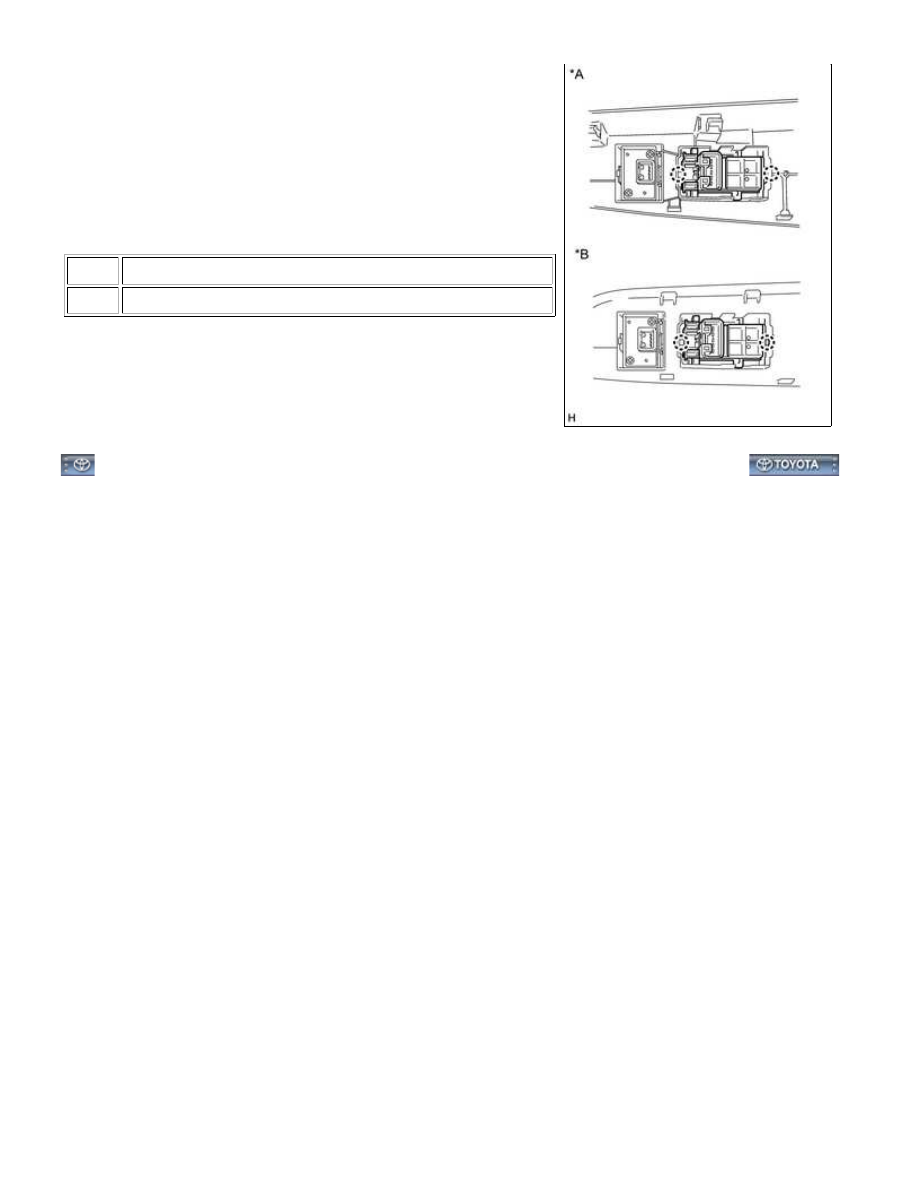

2. REMOVE POWER WINDOW REGULATOR SWITCH ASSEMBLY

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...

(a) Detach the 2 claws and remove the power window regulator

switch assembly.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

WINDSHIELD / WINDOWGLASS: FRONT PASSENGER SIDE PO...
