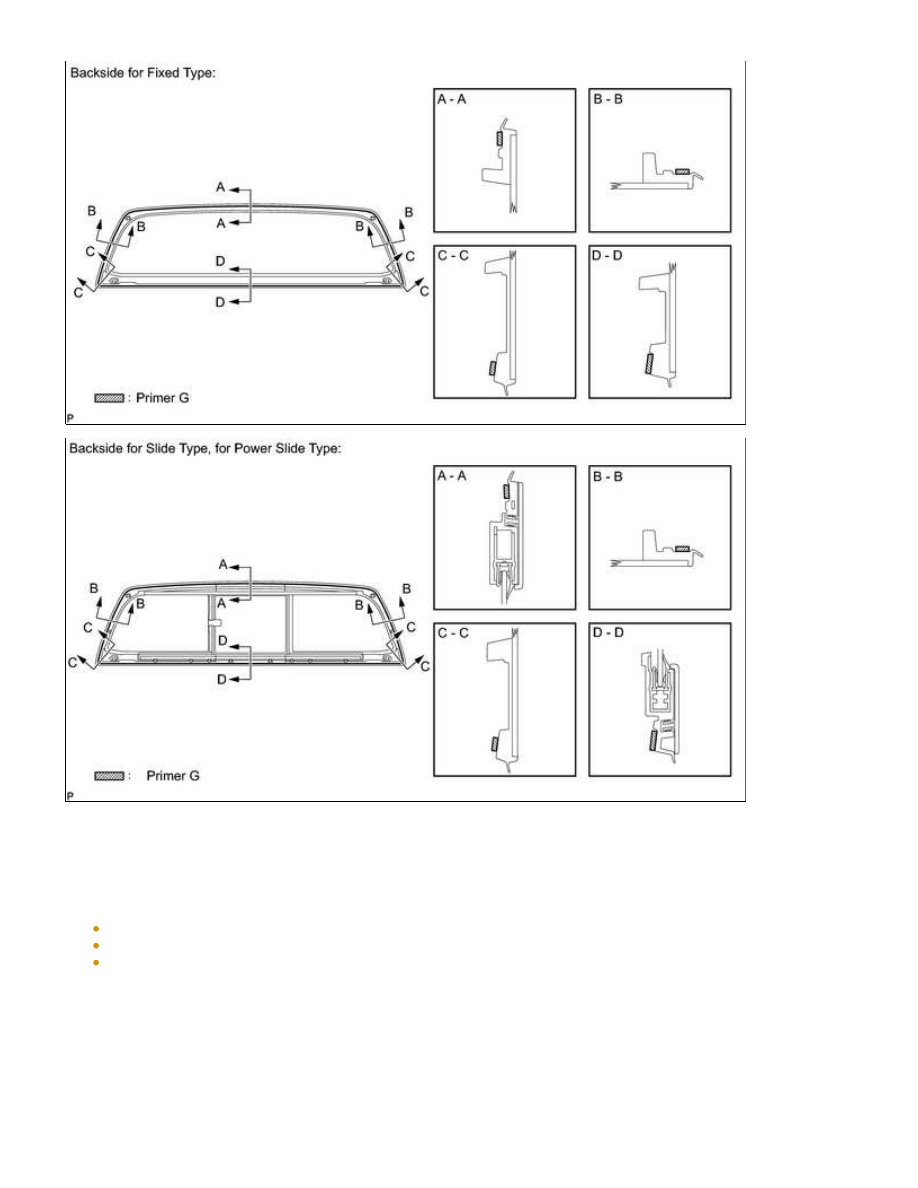

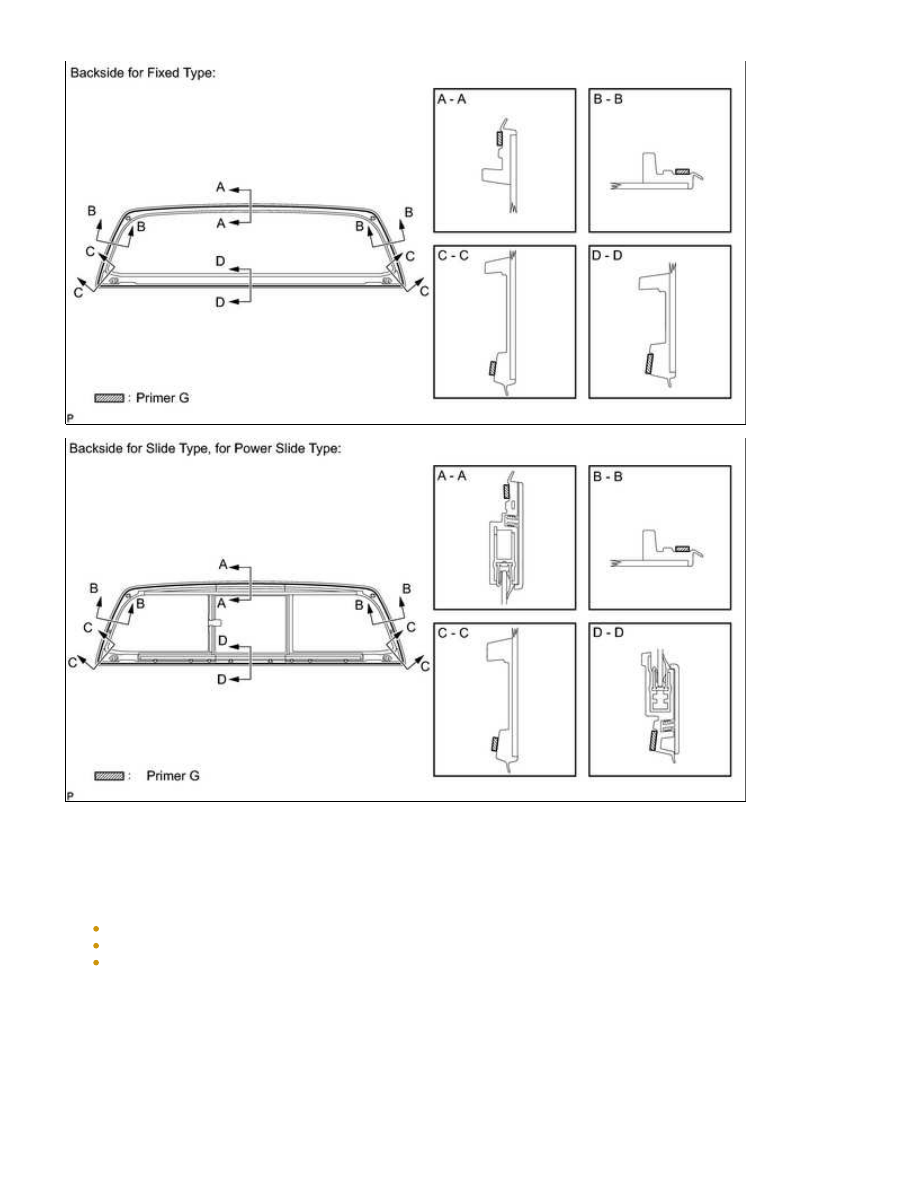

HINT:

If primer is applied to an area that is not specified, wipe off the primer with a non-residue solvent before it

dries.

NOTICE:

Allow the primer to dry for 3 minutes or more.
Throw away any leftover primer.
Do not apply too much primer.

(c) Apply adhesive to the back window.

Adhesive:

Toyota Genuine Windshield Glass Adhesive or equivalent

After cutting off the tip, use all adhesive within the time written in the table below.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

Usage time frame:

TEMPERATURE

USAGE TIME FRAME

35°C (95°F)

15 minutes

20°C (68°F)

1 hour 40 minutes

5°C (41°F)

8 hours

(2) Load the sealer gun with the cartridge.

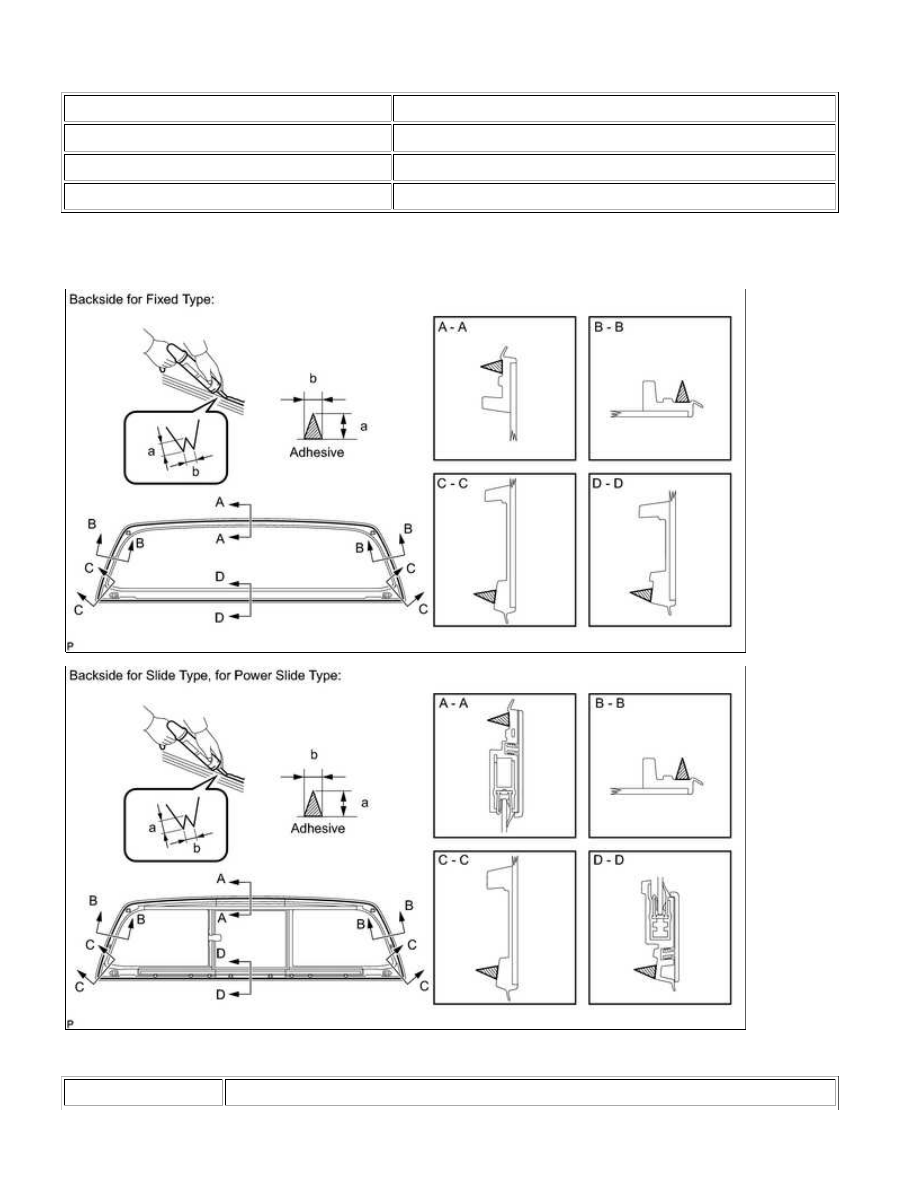

(3) Apply adhesive to the back window as shown in the illustration.

Standard:

AREA

SPECIFIED CONDITION

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

AREA

SPECIFIED CONDITION

a

12.0 mm (0.472 in.)

b

8.0 mm (0.315 in.)

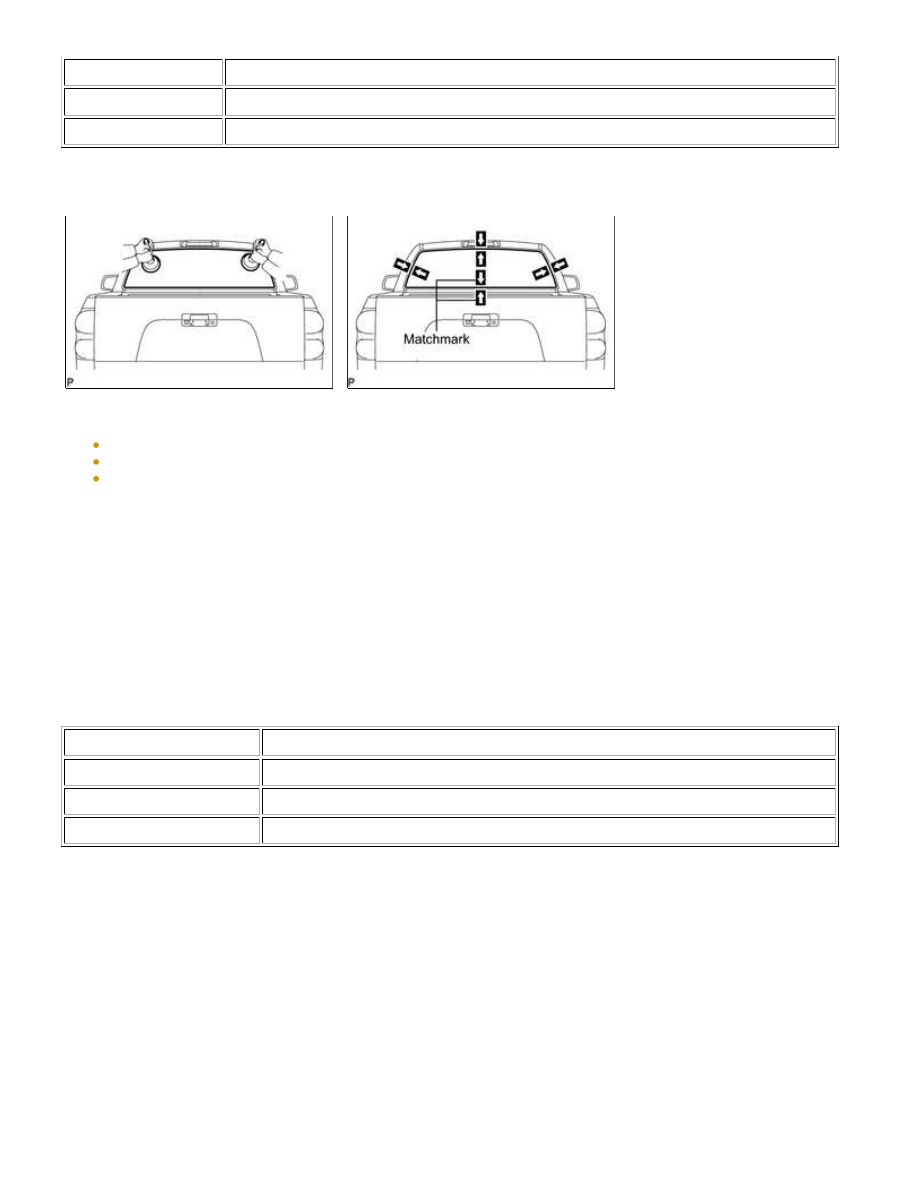

(d) Using suction cups, position the glass so that the reference marks are aligned. Press it in gently along the

rim.



NOTICE:

Allow the primer coating to dry for 3 minutes or more.
Check that the clips are attached to the vehicle body correctly.
Check the clearance between the vehicle body and glass.

NOTICE:

Check that the spacers are attached to the vehicle body correctly.

(f) Using a scraper, remove any excess or protruding adhesive.

NOTICE:

Do not drive the vehicle within the time written in the table below.

Minimum time:

TEMPERATURE

MINIMUM TIME PRIOR TO DRIVING VEHICLE

35°C (95°F)

1 hour 30 minutes

20°C (68°F)

5 hours

5°C (41°F)

24 hours

4. CHECK FOR LEAK AND REPAIR

(a) Conduct a leak test after the adhesive has completely hardened.

(b) Seal any leaks with auto glass sealer.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

5. INSTALL UPPER OUTSIDE BACK WINDOW MOULDING

(for Slide Type, for Power Slide Type)

(a) Clean the back window surface.

(1) Using a heat light, heat the back window surface.

(2) Remove the double-sided tape from the back window.

(3) Wipe off any tape adhesive residue with cleaner.

(b) If reusing the moulding:

Clean the moulding.

(1) Using a heat light, heat the moulding.

(2) Remove the double-sided tape from the moulding.

(3) Wipe off any tape adhesive residue with cleaner.

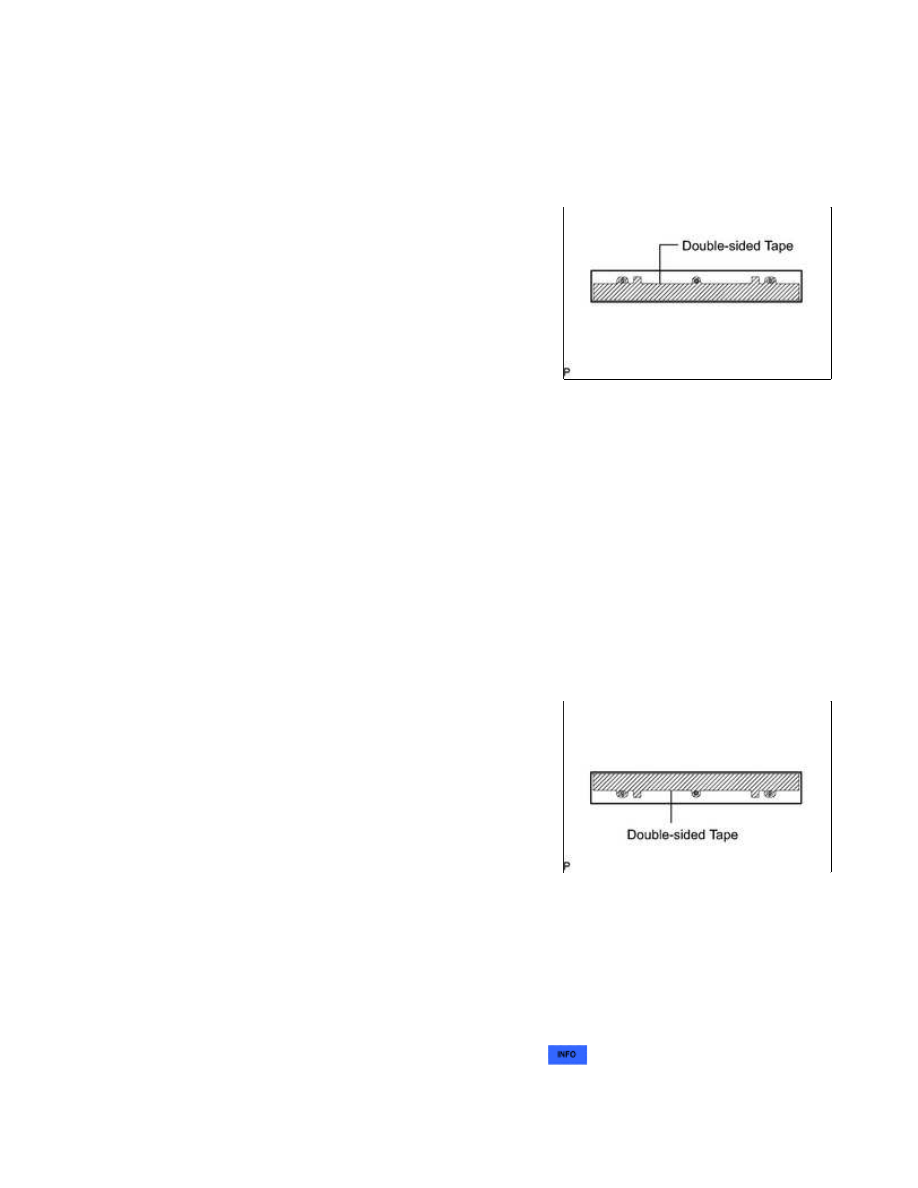

(4) Apply new double-sided tape to the moulding, as shown in

the illustration.

(c) Install the moulding.

(1) Using a heat light, heat the back window and moulding.

(2) Remove the peeling paper.

(3) Attach the 3 clips to install the moulding.

6. INSTALL LOWER OUTSIDE BACK WINDOW MOULDING

(for Slide Type, for Power Slide Type)

(a) Clean the back window surface.

(1) Using a heat light, heat the back window surface.

(2) Remove the double-sided tape from the back window.

(3) Wipe off any tape adhesive residue with cleaner.

(b) If reusing the moulding:

Clean the moulding.

(1) Using a heat light, heat the moulding.

(2) Remove the double-sided tape from the moulding.

(3) Wipe off any tape adhesive residue with cleaner.

(4) Apply new double-sided tape to the moulding, as shown in

the illustration.

(c) Install the moulding.

(1) Using a heat light, heat the back window and moulding.

(2) Remove the peeling paper.

(3) Attach the 3 clips to install the moulding.

7. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH

8. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH
