OK

MEASUREMENT CONDITION

MIRROR POSITION

SPECIFIED CONDITION

Battery positive (+) → Terminal

8 (MF)

NG

REPLACE OUTER REAR VIEW MIRROR LH

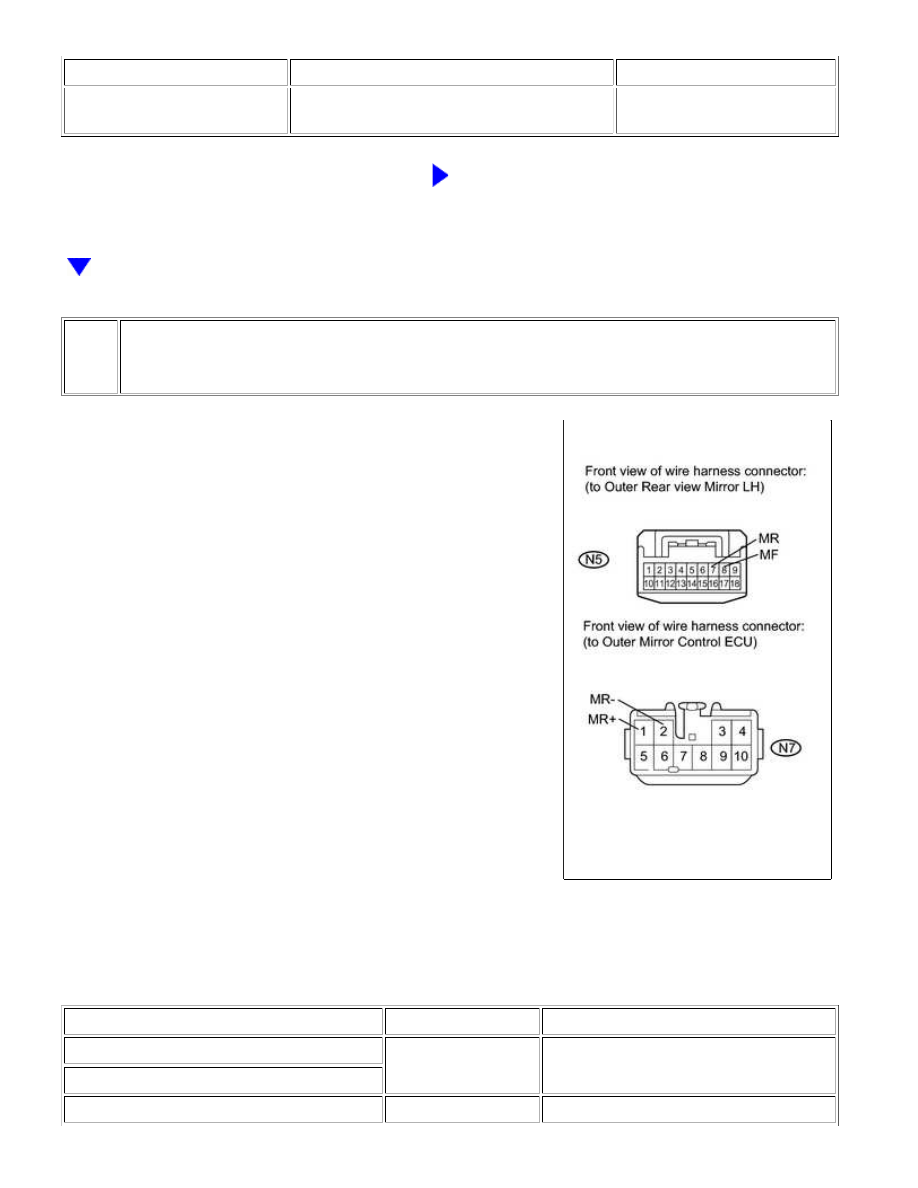

7.

CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR LH - OUTER MIRROR
CONTROL ECU)

(a) Disconnect the N7 ECU connector.

(b) Disconnect the N5 mirror connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-1 (MR+) - N5-7 (MR)

Always

Below 1 Ω

N7-2 (MR-) - N5-8 (MF)

N5-7 (MR) - Body ground

Always

10 kΩ or higher

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N5-8 (MF) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

END (OUTER MIRROR CONTROL ECU IS

DEFECTIVE)

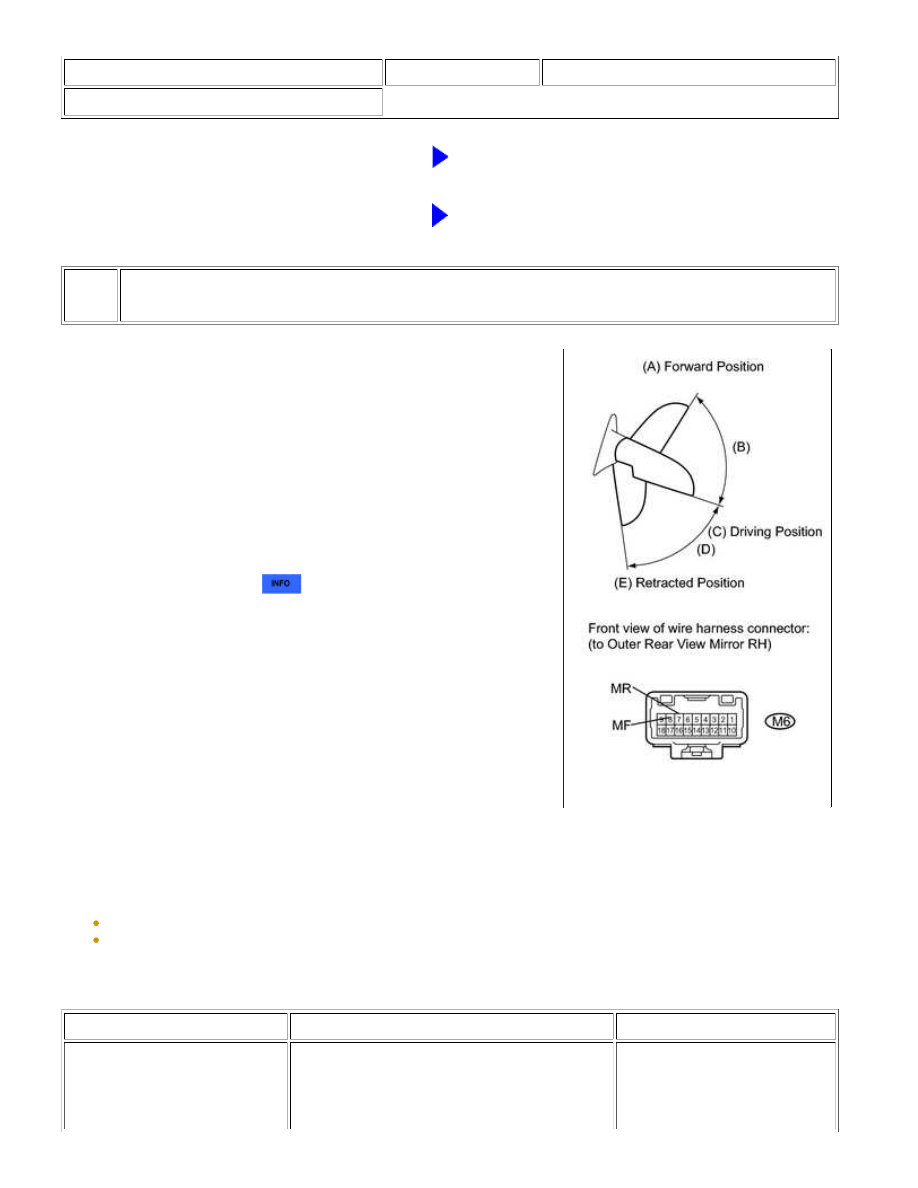

8.

INSPECT OUTER REAR VIEW MIRROR RH

(a) Remove the mirror RH



.

(b) For each mirror position: Disconnect the battery, set the mirror position by hand, connect the

battery, and check the retractable mirror's movement.

NOTICE:

Disconnect and reconnect the battery once between each mirror position check.
The mirror position cannot be changed manually when the battery is connected. To change the mirror
position manually, the battery must be disconnected first.

OK:

MEASUREMENT CONDITION

MIRROR POSITION

SPECIFIED CONDITION

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Forward position (A)

Moves from (A) to retracted

position (E)

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

OK

MEASUREMENT CONDITION

MIRROR POSITION

SPECIFIED CONDITION

Terminal 8 (MF)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Forward position (A)

Does not move

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Position between forward position (A) and

driving position (C)

Moves from (B) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Position between forward position (A) and

driving position (C)

Moves from (B) to forward

position (A)

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Driving position (C)

Moves from (C) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Driving position (C)

Does not move

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Position between driving position (C) and

retracted position (E)

Moves from (D) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Position between driving position (C) and

retracted position (E)

Moves from (D) to driving

position (C)

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Retracted position (E)

Does not move

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Retracted position (E)

Moves from (E) to driving

position (C)

NG

REPLACE OUTER REAR VIEW MIRROR RH

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

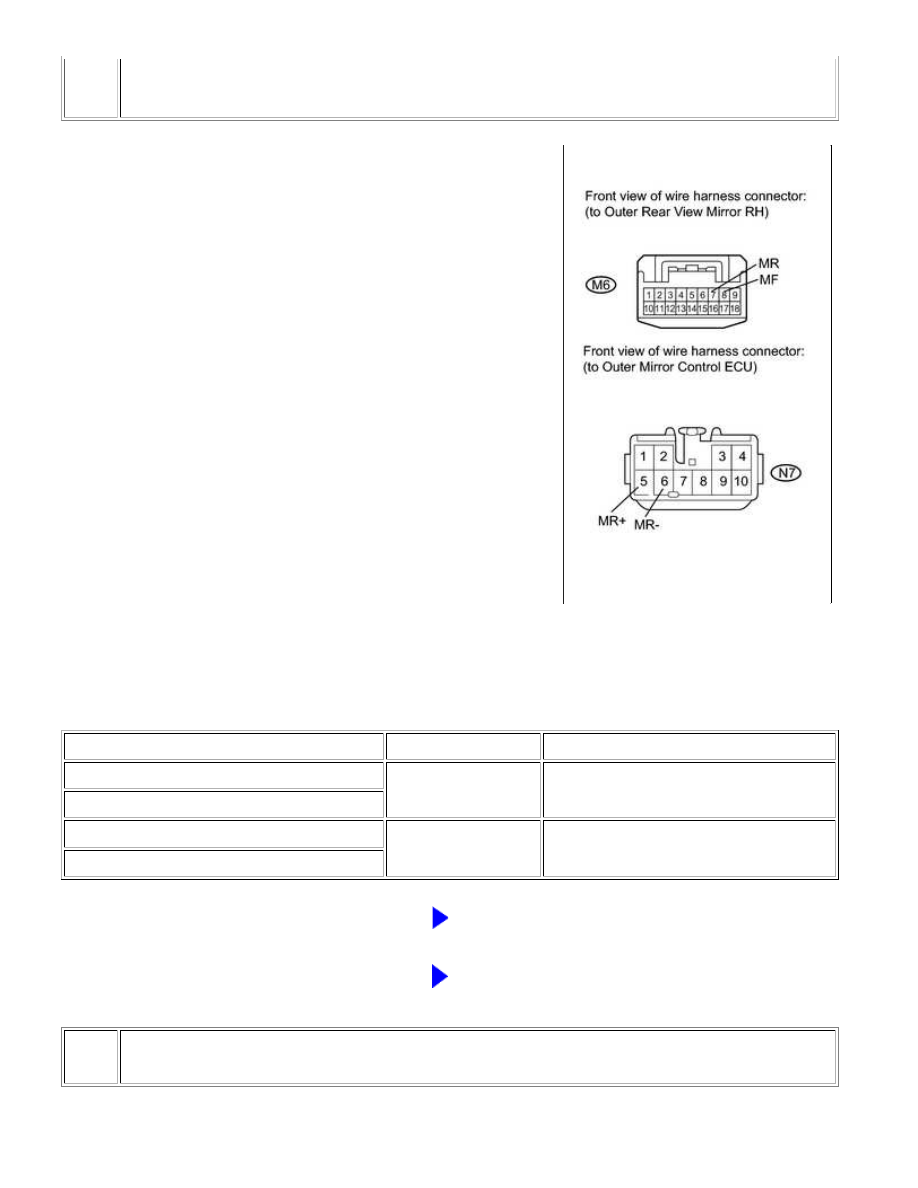

9.

CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR RH - OUTER MIRROR
CONTROL ECU)

(a) Disconnect the N7 ECU connector.

(b) Disconnect the M6 mirror connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-5 (MR+) - M6-7 (MR)

Always

Below 1 Ω

N7-6 (MR-) - M6-8 (MF)

M6-7 (MR) - Body ground

Always

10 kΩ or higher

M6-8 (MF) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

END (OUTER MIRROR CONTROL ECU IS

DEFECTIVE)

10.

INSPECT OUTER MIRROR SWITCH
