1.

CHECK DTC

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

CHECK OUTER REAR VIEW MIRROR ASSEMBLY

(a) Operate the retract switch, and check that the outer rear view mirror operates.

Result

RESULT

PROCEED TO

Neither side operates

A

LH side does not operate

B

RH side does not operate

C

B

GO TO STEP 6

C

GO TO STEP 8

3.

READ VALUE USING TECHSTREAM (MIRROR RETRACT SWITCH)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

OK

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Outer Mirror Fold

SW

Mirror retract switch signal / ON or

OFF

ON: Switch is ON

(retracting)

OFF: Switch is OFF

-

NG

GO TO STEP 10

4.

CHECK HARNESS AND CONNECTOR (OUTER MIRROR CONTROL ECU - BATTERY, BODY
GROUND)

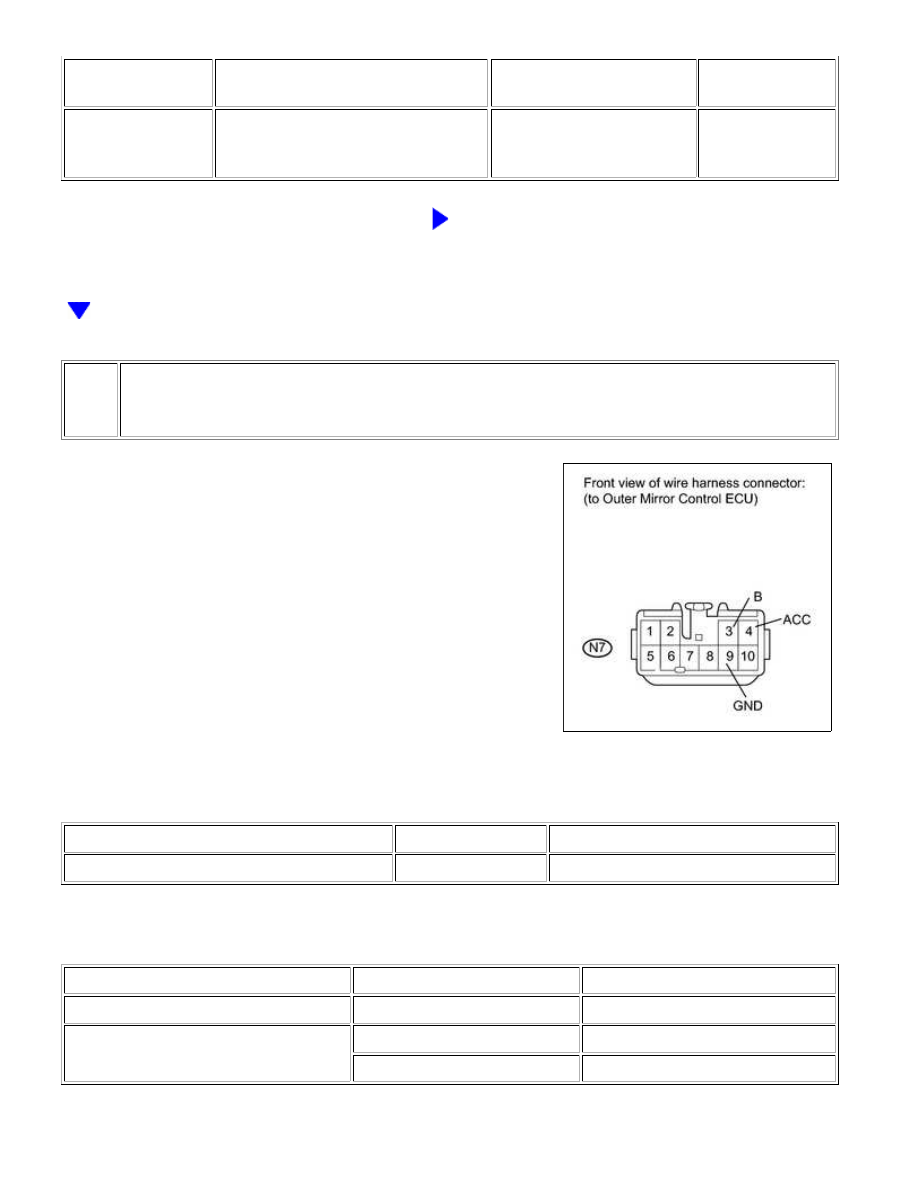

(a) Disconnect the N7 ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-9 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N7-3 (B) - Body ground

Always

11 to 14 V

N7-4 (ACC) - Body ground

Ignition switch LOCK

Below 1 V

Ignition switch ACC

11 to 14 V

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK OUTER MIRROR CONTROL ECU (OPERATION)

(a) Temporarily replace the outer mirror control ECU with a normal one.

(b) Check that the outer rear view mirror operates normally.

OK:

Outer rear view mirror operates normally.

NG

REPLACE MAIN BODY ECU

OK

END (OUTER MIRROR CONTROL ECU IS

DEFECTIVE)

6.

INSPECT OUTER REAR VIEW MIRROR LH

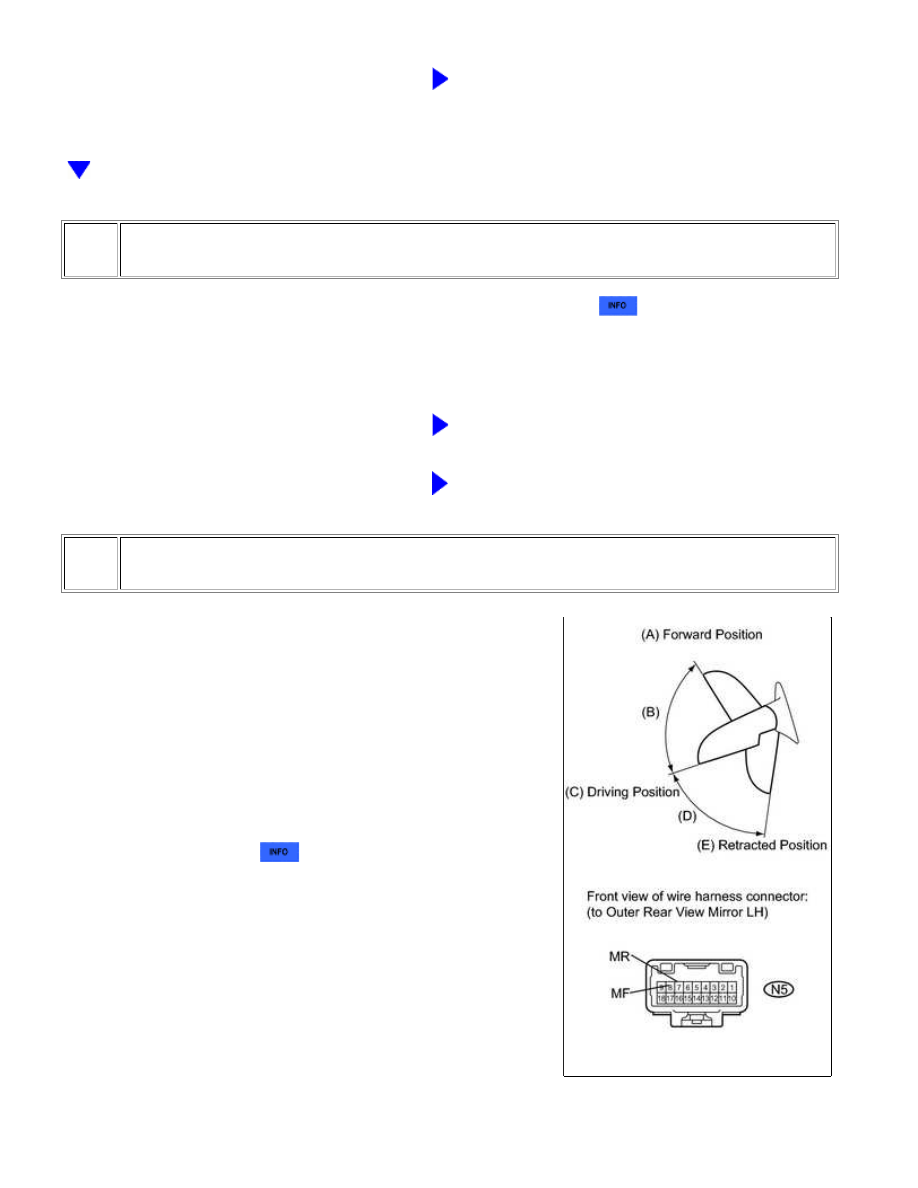

(a) Remove the mirror LH



.

(b) For each mirror position: Disconnect the battery, set the mirror position by hand, connect the

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

battery, and check the retractable mirror's movement.

NOTICE:

Disconnect and reconnect the battery once between each mirror position check.
The mirror position cannot be changed manually when the battery is connected. To change the mirror
position manually, the battery must be disconnected first.

OK:

MEASUREMENT CONDITION

MIRROR POSITION

SPECIFIED CONDITION

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Forward position (A)

Moves from (A) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Forward position (A)

Does not move

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Position between forward position (A) and

driving position (C)

Moves from (B) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Position between forward position (A) and

driving position (C)

Moves from (B) to forward

position (A)

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Driving position (C)

Moves from (C) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Driving position (C)

Does not move

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Position between driving position (C) and

retracted position (E)

Moves from (D) to retracted

position (E)

Battery negative (-) →

Terminal 7 (MR)

Battery positive (+) → Terminal

8 (MF)

Position between driving position (C) and

retracted position (E)

Moves from (D) to driving

position (C)

Battery positive (+) → Terminal

7 (MR)

Battery negative (-) →

Terminal 8 (MF)

Retracted position (E)

Does not move

Battery negative (-) →

Terminal 7 (MR)

Retracted position (E)

Moves from (E) to driving

position (C)
