(a) Disconnect the J4 ECU connector.

(b) Disconnect the J131 switch connector.

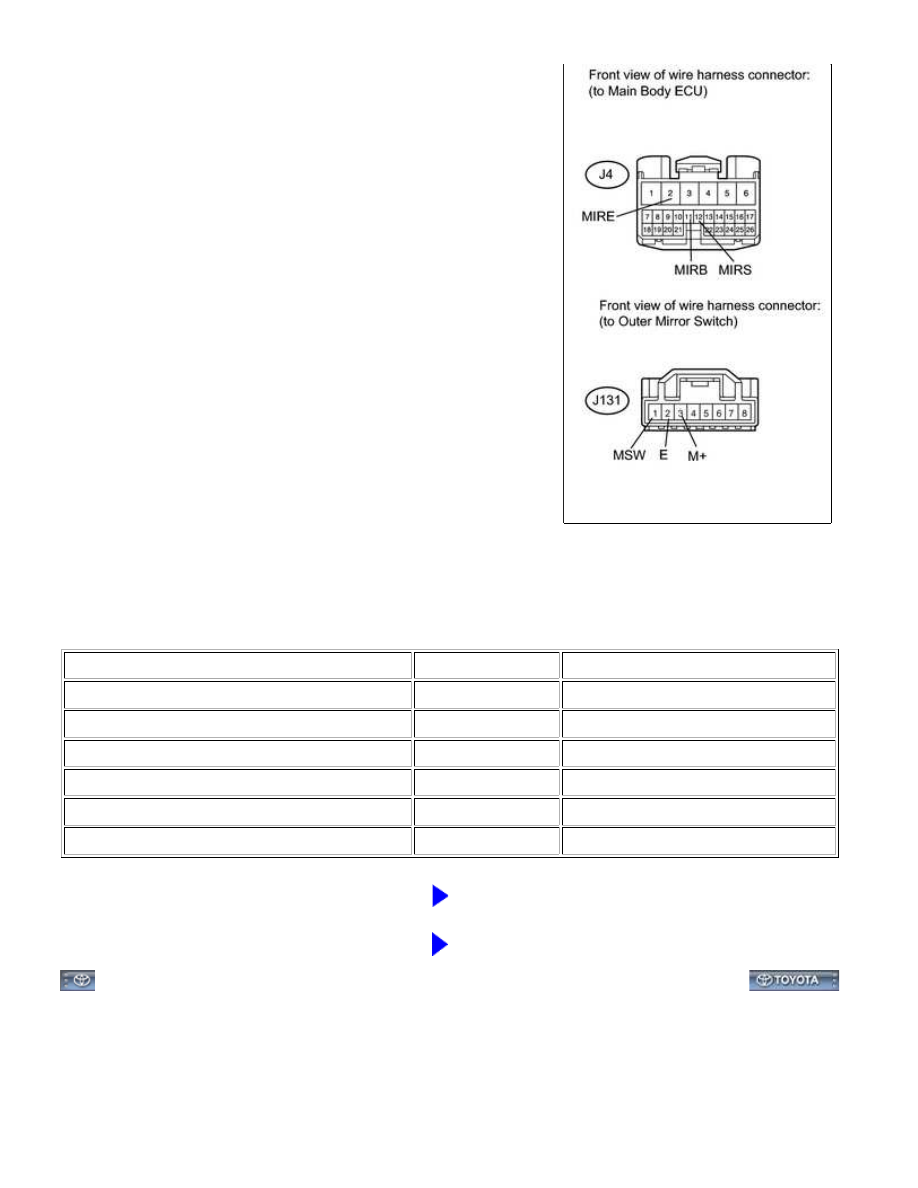

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J4-2 (MIRE) - J131-2 (E)

Always

Below 1 Ω

J4-11 (MIRB) - J131-3 (M+)

Always

Below 1 Ω

J4-12 (MIRS) - J131-1 (MSW)

Always

Below 1 Ω

J131-3 (M+) - Body ground

Always

10 kΩ or higher

J131-2 (E) - Body ground

Always

10 kΩ or higher

J131-1 (MSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Driv...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002Y4504RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Front Passenger Side Power Mirror cannot be

Adjusted with Power Mirror Switch; 2015 MY Tundra [08/2014 -        ]

Front Passenger Side Power Mirror cannot be Adjusted with Power Mirror Switch

SYSTEM DESCRIPTION

signals) through the CAN communication line. Then the switch input signals are sent to the outer mirror control

ECU. Mirror adjustment is controlled by the outer mirror control ECU.

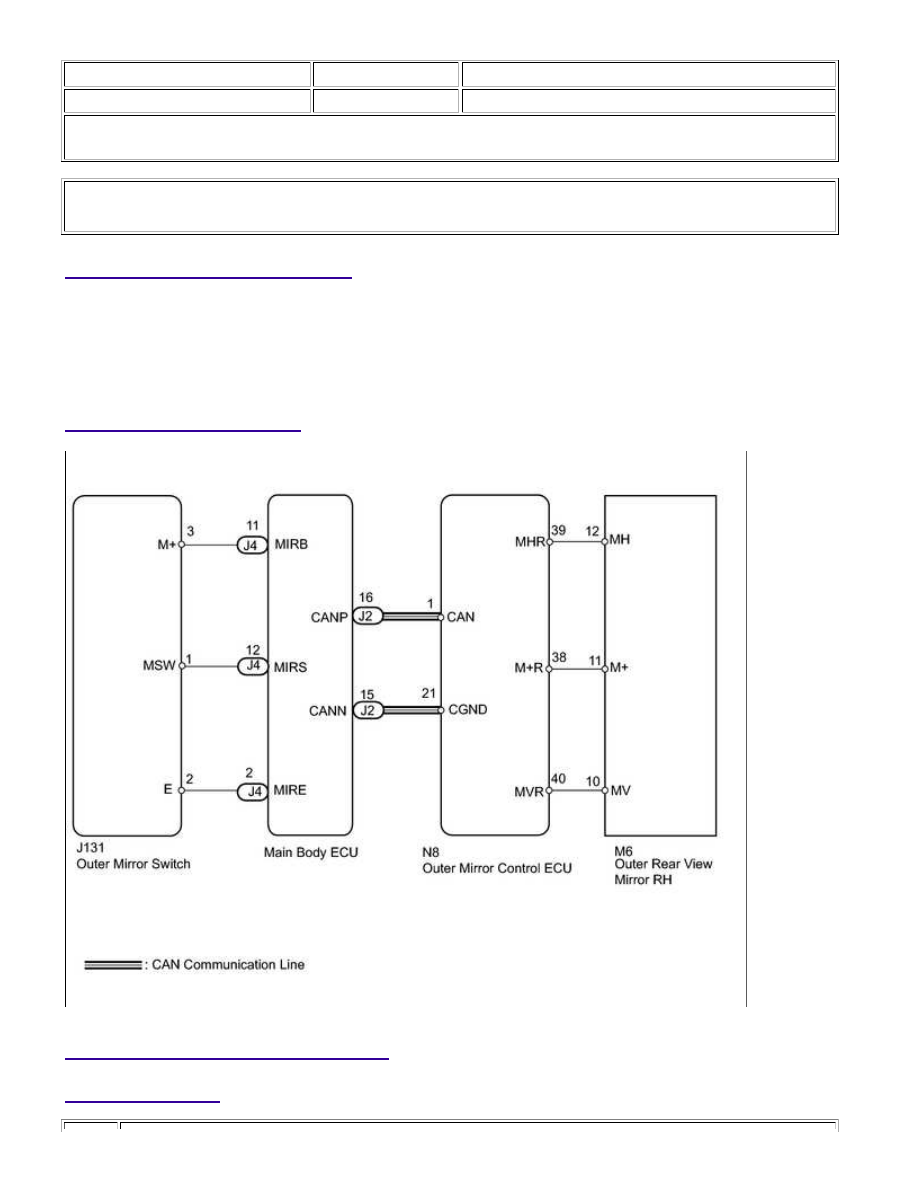

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Fron...

A

1.

CHECK DTC

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

READ VALUE USING TECHSTREAM (OUTER MIRROR SWITCH)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Mirror Selection

SW (Right)

Mirror master switch signal for RH

mirror / ON or OFF

ON: Switch is in R position

OFF: Switch is OFF or in L position

-

Mirror Position SW

(Right)

Mirror control switch signal

(RIGHT) / ON or OFF

ON: RIGHT switch is ON

OFF: Any switch except RIGHT is ON

or all switches are OFF

-

Mirror Position SW

(Left)

Mirror control switch signal (LEFT)

/ ON or OFF

ON: LEFT switch is ON

OFF: Any switch except LEFT is ON

or all switches are OFF

-

Mirror Position SW

(UP)

Mirror control switch signal (UP) /

ON or OFF

ON: UP switch is ON

OFF: Any switch except UP is ON or

all switches are OFF

-

Mirror Position SW

(Down)

Mirror control switch signal

(DOWN) / ON or OFF

ON: DOWN switch is ON

OFF: Any switch except DOWN is ON

or all switches are OFF

-

OK:

On screen, each item changes between ON and OFF according to above chart.

NG

GO TO STEP 5

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Fron...

OK

OK

3.

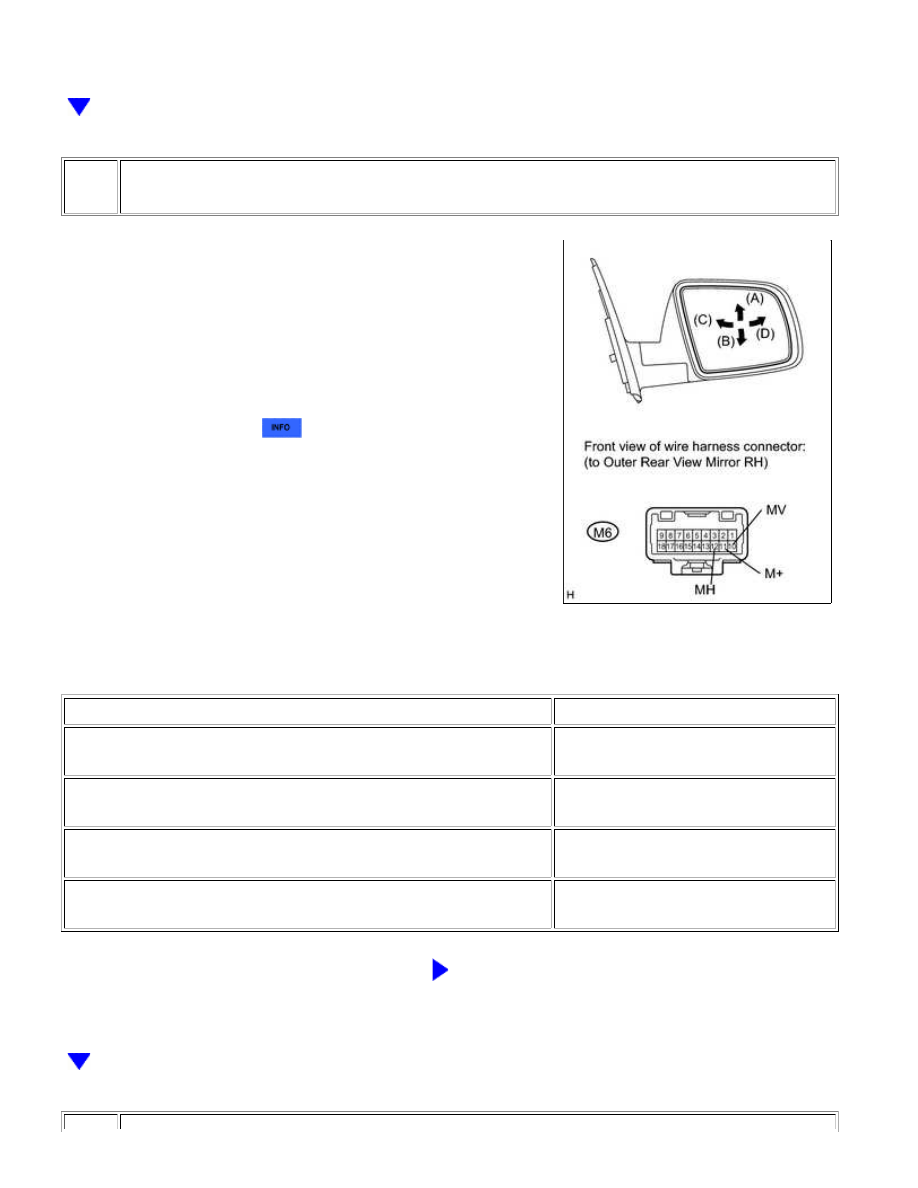

INSPECT OUTER REAR VIEW MIRROR RH

(a) Remove the mirror RH



.

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 10 (MV)

Battery negative (-) → Terminal 11 (M+)

Turns upward (A)

Battery negative (-) → Terminal 10 (MV)

Battery positive (+) → Terminal 11 (M+)

Turns downward (B)

Battery positive (+) → Terminal 12 (MH)

Battery negative (-) → Terminal 11 (M+)

Turns left (C)

Battery negative (-) → Terminal 12 (MH)
Battery positive (+) → Terminal 11 (M+)

Turns right (D)

NG

REPLACE OUTER REAR VIEW MIRROR RH

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Fron...
