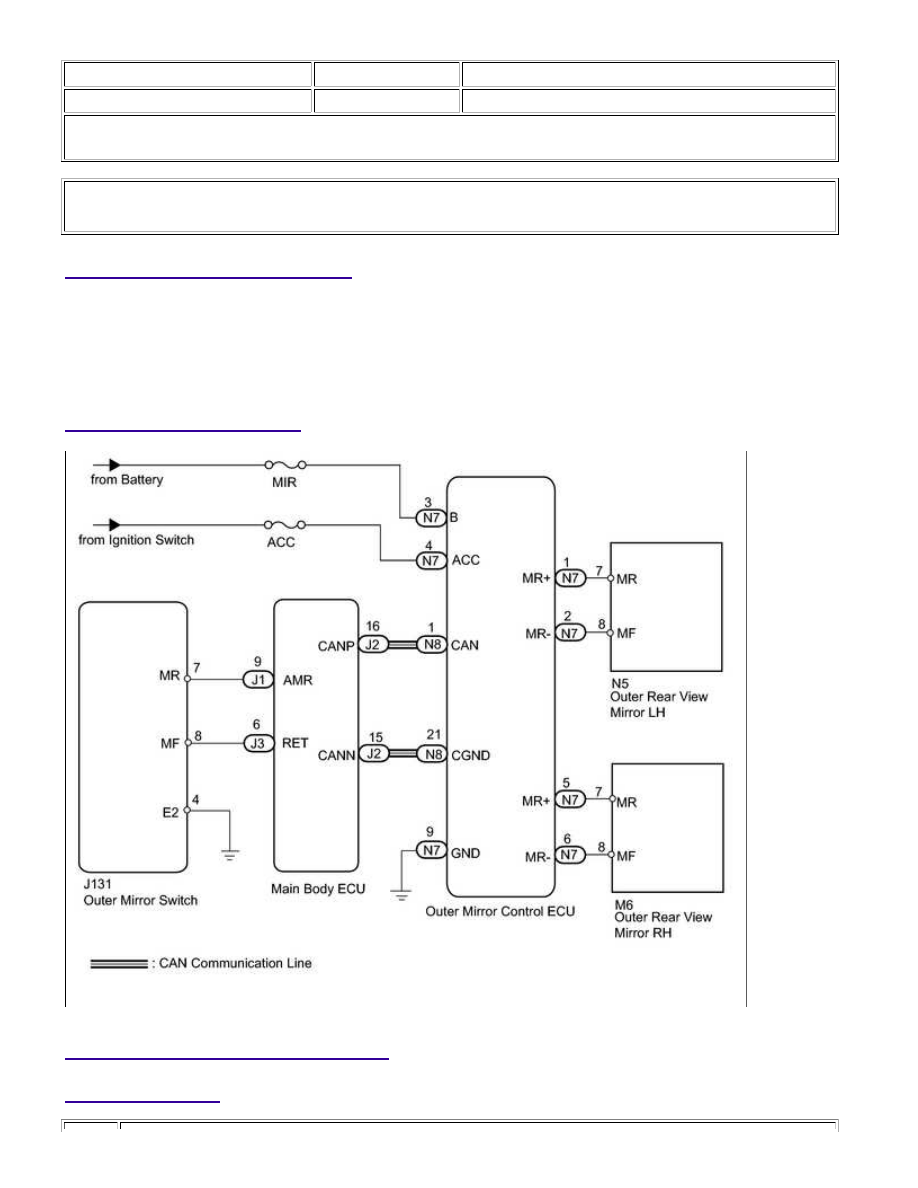

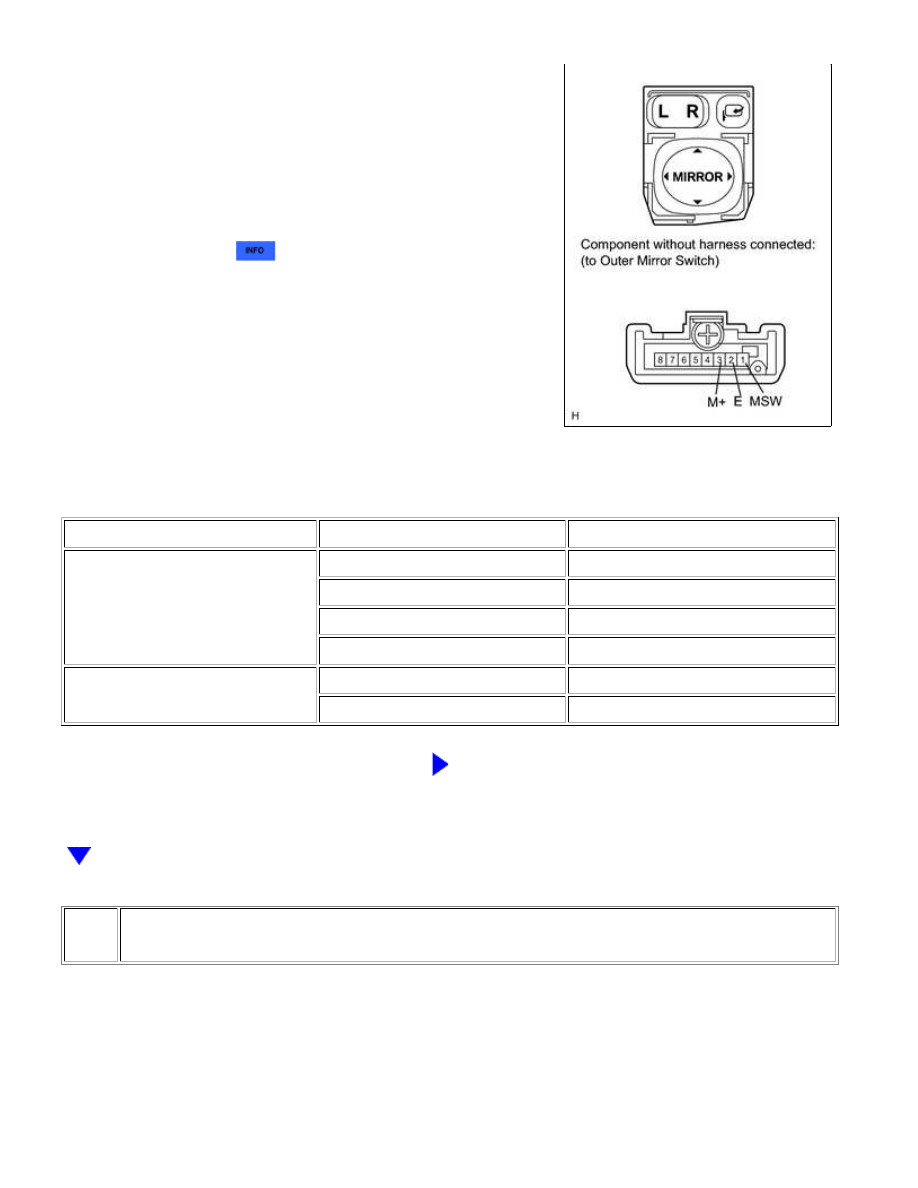

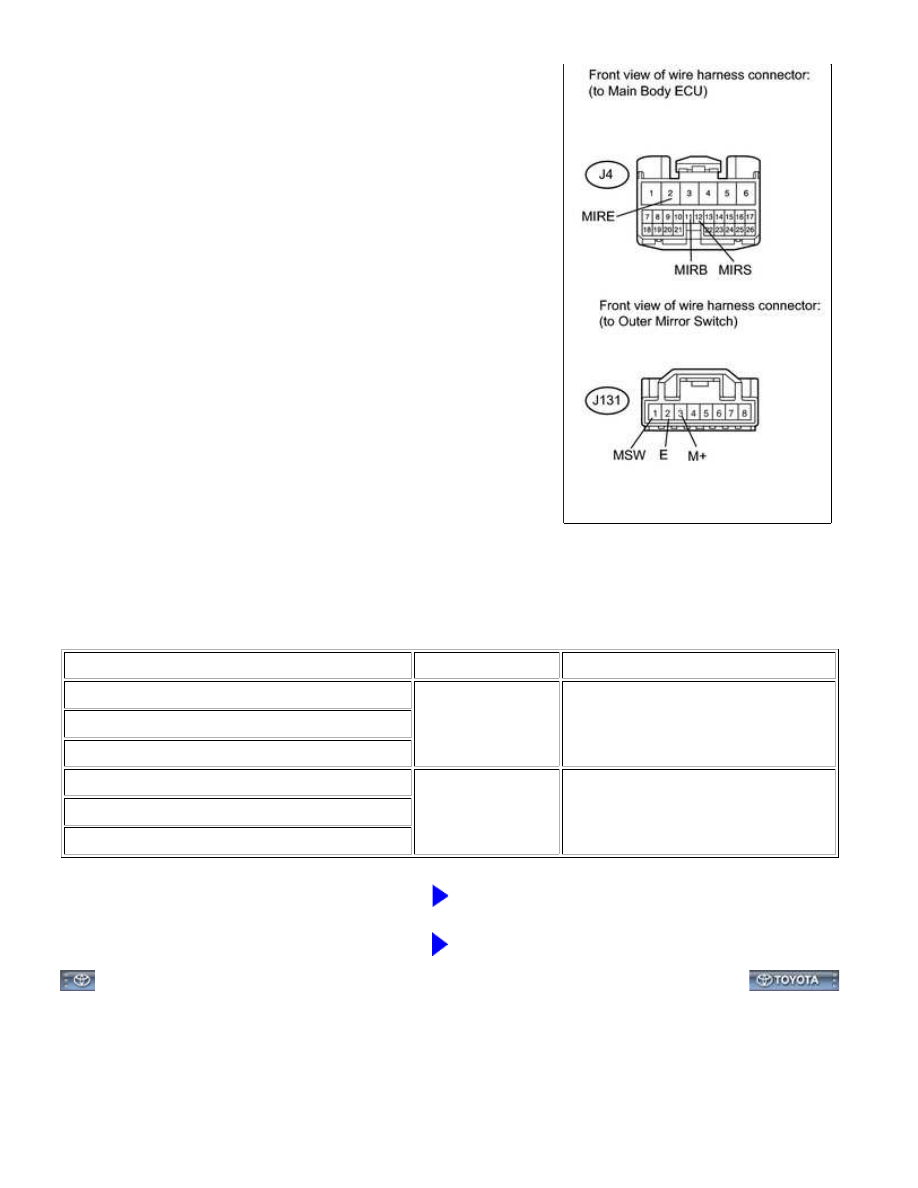

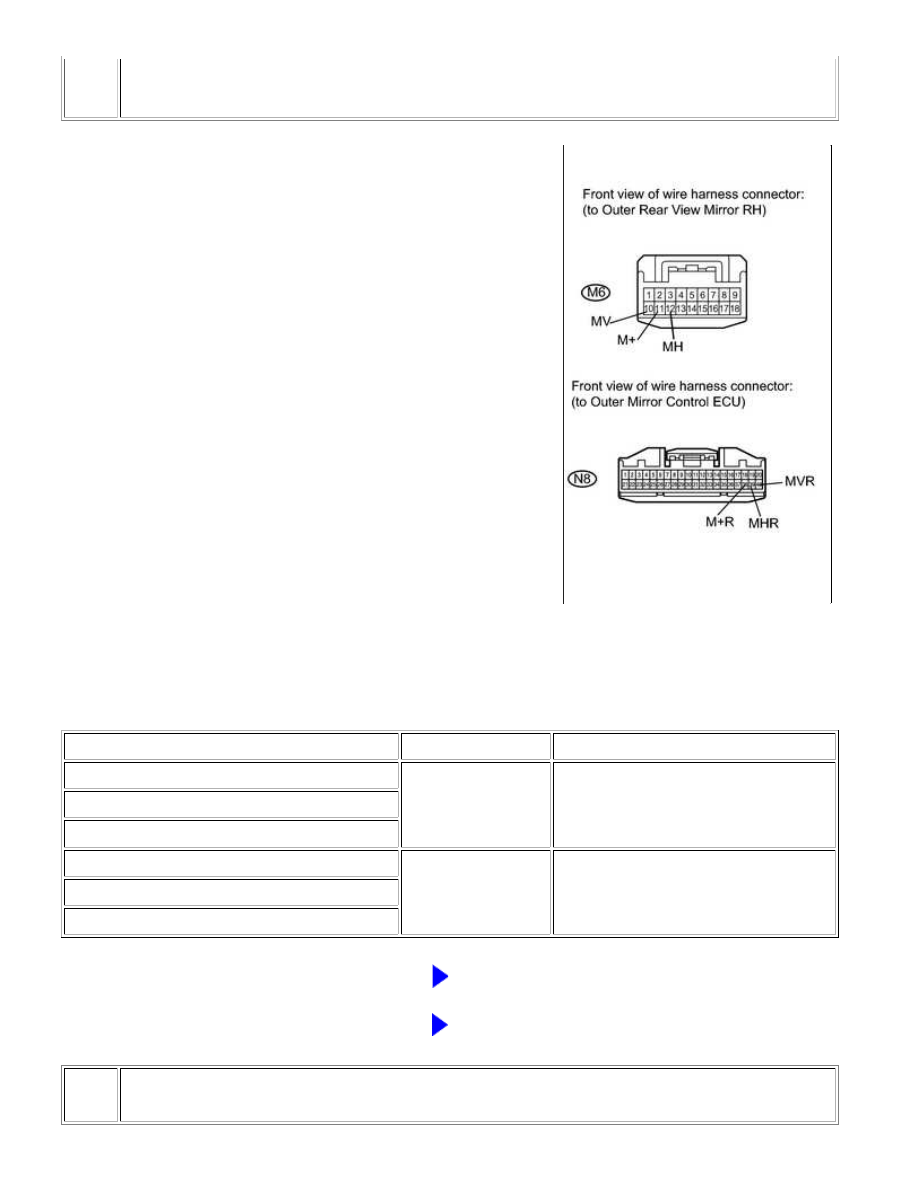

4. CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR RH - OUTER MIRROR (a) Disconnect the N8 ECU connector. (b) Disconnect the M6 mirror connector. (c) Measure the resistance according to the value(s) in the table below. Standard resistance: TESTER CONNECTION CONDITION SPECIFIED CONDITION N8-38 (M+R) - M6-11 (M+) Always Below 1 Ω N8-39 (MHR) - M6-12 (MH) N8-40 (MVR) - M6-10 (MV) M6-11 (M+) - Body ground Always 10 kΩ or higher M6-12 (MH) - Body ground M6-10 (MV) - Body ground NG REPAIR OR REPLACE HARNESS OR CONNECTOR OK REPLACE OUTER MIRROR CONTROL ECU 5. INSPECT OUTER MIRROR SWITCH ASSEMBLY MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Fron... |
