6.6 U

Doc ID: RM000002Y4101AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the tester on.

(d) Enter the following menus:

(1) Techstream - Select: Body / (desired system) / Data List.

(e) According to the display on, read the "DATA LIST".

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Mirror Selection

SW (R)

Mirror master switch signal for RH

mirror / ON or OFF

ON: Switch is in R position

OFF: Switch is OFF or in L position

-

Mirror Selection

SW (L)

Mirror master switch signal for LH

mirror / ON or OFF

ON: Switch is in L position

OFF: Switch is OFF or in R position

-

Mirror Position

SW (R)

Mirror control switch signal (RIGHT)

/ ON or OFF

ON: RIGHT switch is ON

OFF: Any switch except RIGHT is ON

or all switches are OFF

-

Mirror Position

SW (L)

Mirror control switch signal (LEFT) /

ON or OFF

ON: LEFT switch is ON

OFF: Any switch except LEFT is ON or

all switches are OFF

-

Mirror Position

SW (UP)

Mirror control switch signal (UP) /

ON or OFF

ON: UP switch is ON

OFF: Any switch except UP is ON or

all switches are OFF

-

Mirror Position

SW (Dwn)

Mirror control switch signal (DOWN)

/ ON or OFF

ON: DOWN switch is ON

OFF: Any switch except DOWN is ON

or all switches are OFF

-

Outer Mirror Fold

SW

Mirror retract switch signal / ON or

OFF

ON: Switch is ON (retracting)

OFF: Switch is OFF

-

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): DA...

Mirror

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Mirror Memory

No.1

Driver side mirror position memorized in seat

memory switch M1 / ON or OFF

ON: Memorized

OFF: Not memorized

-

Mirror Memory

No.2

Driver side mirror position memorized in seat

memory switch M2 / ON or OFF

ON: Memorized

OFF: Not memorized

-

RH Mir Position

Sensor V

Passenger side mirror vertical sensor voltage / MIN:

0, MAX: 255

Within range from 0

to 255

-

RH Mir Position

Sensor H

Passenger side mirror vertical sensor voltage / MIN:

0, MAX: 255

Within range from 0

to 255

-

LH Mir Position

Sensor V

Driver side mirror vertical sensor voltage / MIN: 0,

MAX: 255

Within range from 0

to 255

-

LH Mir Position

Sensor H

Driver side mirror vertical sensor voltage / MIN: 0,

MAX: 255

Within range from 0

to 255

-

2. PERFORM ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Warm up the engine.

(b) Turn the ignition switch OFF.

(c) Connect the the Techstream to the DLC3.

(d) Turn the ignition switch ON (IG).

(e) Turn the on.

(f) Enter the following menus:

(1) Techstream - Select: Body Electrical / MIRROR / Active Test.

(g) According to the display on tester, perform the "ACTIVE TEST".

(h) Techstream

Mirror

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

RH Mirror Up/Down

Mirror vertical operation

UP / OFF / DOWN

-

RH Mirror Right/Left

Mirror horizontal operation

RIGHT / OFF / LEFT

-

LH Mirror Up/Down

Mirror vertical operation

UP / OFF / DOWN

-

LH Mirror Right/Left

Mirror horizontal operation

RIGHT / OFF / LEFT

-

Mirror Fold

Mirror retract operation

FOLD / OFF

-

Mirror Return

Mirror retract operation

RETURN / OFF

-

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): DA...

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): DA...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002Y4404RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Driver Side Power Mirror cannot be Adjusted

with Power Mirror Switch; 2015 MY Tundra [08/2014 -        ]

Driver Side Power Mirror cannot be Adjusted with Power Mirror Switch

SYSTEM DESCRIPTION

signals) through the CAN communication line. Then the switch input signals are sent to the outer mirror control

ECU. Mirror adjustment is controlled by the outer mirror control ECU.

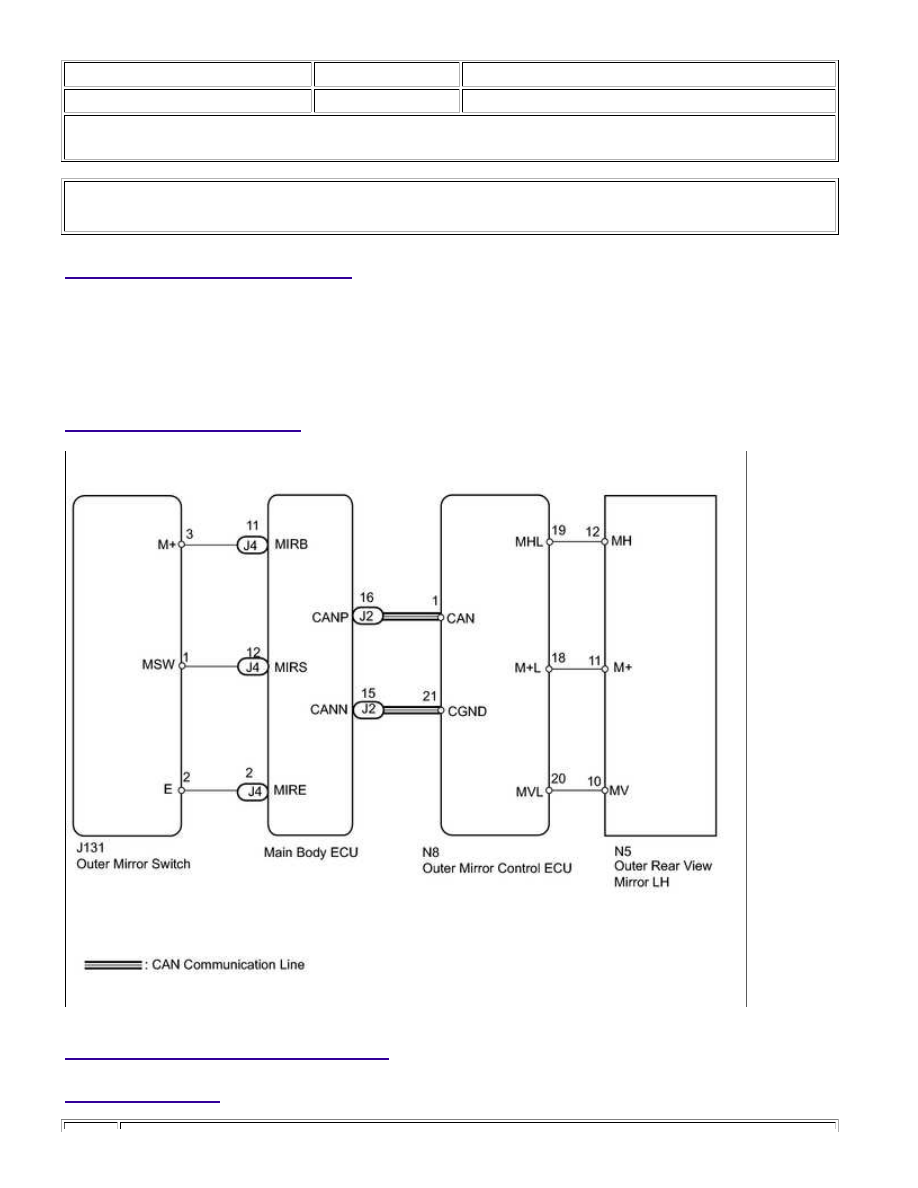

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Driv...
