TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

retracting)

N7-5 (MR+) -

N7-9 (GND)

LG - W-B

Mirror retract motor

output (retracting)

Mirror retract switch ON (Outer

rear view mirror RH is

retracting)

11 to 14 V

N7-6 (MR-) -

N7-9 (GND)

BR - W-B

Mirror retract motor

output (retracting)

Mirror retract switch OFF (Outer

rear view mirror RH is

retracting)

11 to 14 V

N8-18 (M+L) -

N7-9 (GND)

P - W-B

Mirror motor output

Mirror master switch L, Mirror

control switch OFF

Below 1 V

Mirror master switch L, Mirror

control switch UP or LEFT

Below 1 V

Mirror master switch L, Mirror

control switch DOWN or RIGHT

11 to 14 V

N8-19 (MHL) -

N7-9 (GND)

B - W-B

Mirror motor output

Mirror master switch L, Mirror

control switch OFF

Below 1 V

Mirror master switch L, Mirror

control switch RIGHT

Below 1 V

Mirror master switch L, Mirror

control switch LEFT

11 to 14 V

N8-20 (MVL) -

N7-9 (GND)

Y - W-B

Mirror motor output

Mirror master switch L, Mirror

control switch OFF

Below 1 V

Mirror master switch L, Mirror

control switch DOWN

Below 1 V

Mirror master switch L, Mirror

control switch UP

11 to 14 V

N8-38 (M+R) -

N7-9 (GND)

R - W-B

Mirror motor output

Mirror master switch R, Mirror

control switch OFF

Below 1 V

Mirror master switch R, Mirror

control switch UP or LEFT

Below 1 V

Mirror master switch R, Mirror

control switch DOWN or RIGHT

11 to 14 V

N8-39 (MHR) -

N7-9 (GND)

BE - W-B

Mirror motor output

Mirror master switch R, Mirror

control switch OFF

Below 1 V

Mirror master switch R, Mirror

control switch RIGHT

Below 1 V

Mirror master switch R, Mirror

control switch LEFT

11 to 14 V

N8-40 (MVR) -

N7-9 (GND)

G - W-B

Mirror motor output

Mirror master switch R, Mirror

control switch OFF

Below 1 V

Mirror master switch R, Mirror

control switch DOWN

Below 1 V

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): TE...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

Mirror master switch R, Mirror

control switch UP

11 to 14 V

N8-4 (VSR) -

N8-3 (E1)

L - SB

Vertical direction

position signal

Mirror master switch R or L

Mirror control switch UP or

DOWN

Voltage fluctuates

between 0 and 5 V

N8-5 (HSRL) -

N8-3 (E1)

W - SB

Horizontal direction

position signal

Mirror master switch R or L

Mirror control switch RIGHT or

LEFT

Voltage fluctuates

between 0 and 5 V

N8-2 (LVC) -

N8-3 (E1)

LG - SB

Power source for mirror

position sensor

Ignition switch LOCK during

sleep mode

Below 1 V

Ignition switch ON

3.5 to 5.5 V

N8-24 (VSSR) -

N8-23 (E1)

P - BR

Vertical direction

position signal

Mirror master switch R or L

Mirror control switch UP or

DOWN

Voltage fluctuates

between 0 and 5 V

N8-25 (HSRR) -

N8-23 (E1)

B - BR

Horizontal direction

position signal

Mirror master switch R or L

Mirror control switch RIGHT or

LEFT

Voltage fluctuates

between 0 and 5 V

N8-22 (RVC) -

N8-23 (E1)

GR - BR

Power source for mirror

position sensor

Ignition switch LOCK during

sleep mode

Below 1 V

Ignition switch ON

3.5 to 5.5 V

If the result is not as specified, the ECU may have a malfunction.

2. CHECK MAIN BODY ECU

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): TE...

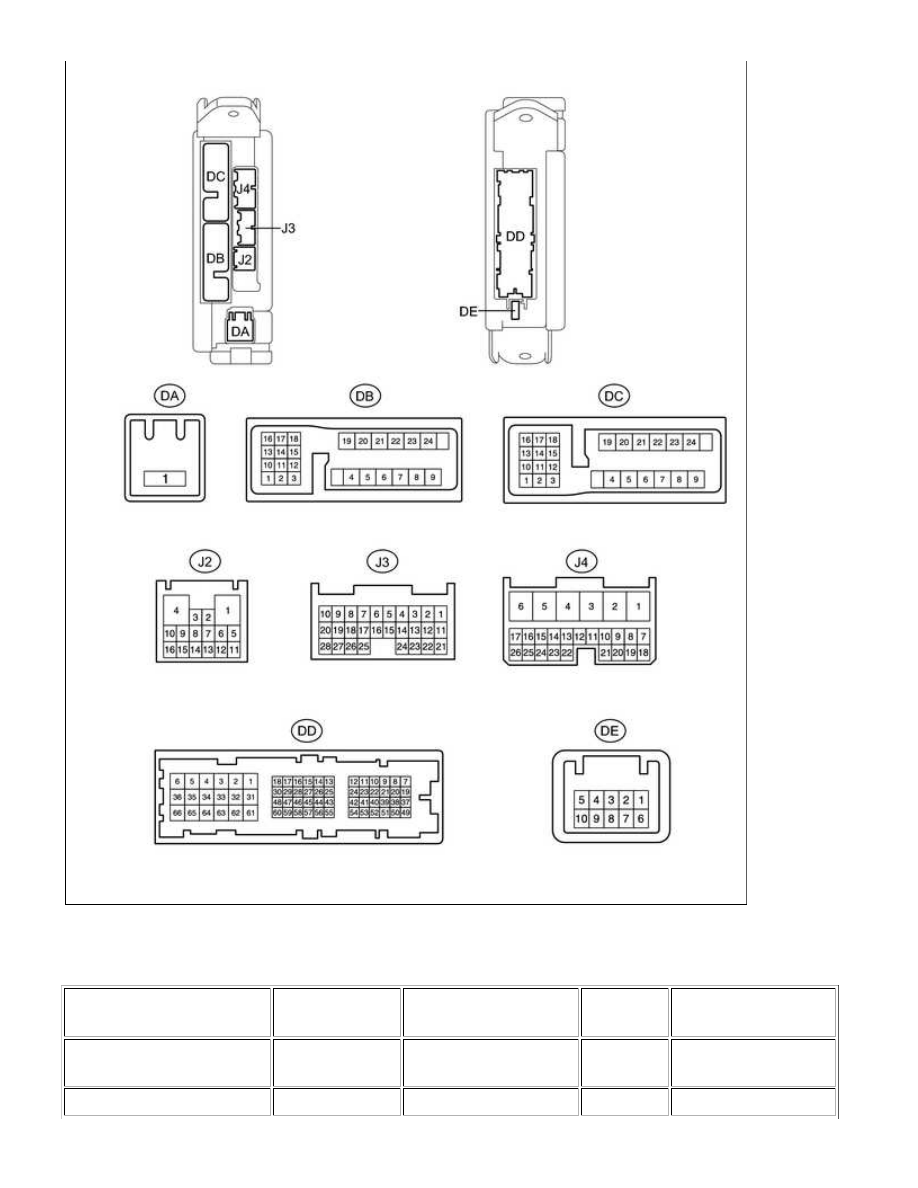

(a) Disconnect the DB and DA ECU connectors.

(SYMBOLS)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DB-13 (BECU) - Body ground

GR - Body

ground

BECU power supply

Always

11 to 14 V

DA-1 (ACC) - Body ground

B - Body ground

ACC power supply

Always

11 to 14 V

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): TE...

TERMINAL NO.

(SYMBOLS)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DA-1 (IG) - Body ground

B - Body ground

IG power supply

Always

11 to 14 V

DB-21 (GND1) - Body

ground

B - Body ground

Body ground

Always

Below 1 Ω

If the result is not as specified, there may be a malfunction on the wire harness side.

(c) Reconnect the DB and DA ECU connectors.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J3-6 (RET) - DB-21

(GND1)

V - B

Mirror retract motor

output (retracting)

Mirror retract switch ON

11 to 14 V

J3-6 (RET) - DB-21

(GND1)

V - B

Mirror retract motor

output (retracting)

Mirror retract switch OFF

Below 1 V

J4-11 (MIRB) -

J4-2 (MIRE)

R - GR

Mirror motor output

Mirror master switch L

11 to 14 V

Mirror master switch R

11 to 14 V

Mirror master switch OFF

Below 1 V

J4-12 (MIRS) -

J4-2 (MIRE)

L - GR

Mirror motor output

Mirror master switch L, Mirror

control switch RIGHT

11 to 14 V

Mirror master switch L, Mirror

control switch LEFT

11 to 14 V

Mirror master switch L, Mirror

control switch DOWN

11 to 14 V

Mirror master switch L, Mirror

control switch UP

11 to 14 V

Mirror master switch R, Mirror

control switch RIGHT

11 to 14 V

Mirror master switch R, Mirror

control switch LEFT

11 to 14 V

Mirror master switch R, Mirror

control switch DOWN

11 to 14 V

Mirror master switch R, Mirror

control switch UP

11 to 14 V

Mirror master switch OFF

Below 1 V

If the result is not as specified, the ECU may have a malfunction.

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): TE...
