(18) Check that the retracted position mirror moves to the driving position.

(1) When the mirror body is operating, turn the ignition switch LOCK. Check that the mirror operation does

not stop and continues until the operation has finished.

(2) Repeat the step above. This time, before the mirror operation completes, turn the ignition switch ACC

and press the retract switch. Check that the mirror operates in the opposite direction.

Check that the mirror stops moving.

(2) With the mirror body stopped partway, push the retract switch. Check that the mirror body moves in

the opposite direction.

3. CHECK MIRROR HEATER

(a) Turn the ignition switch ON.

(b) Check that pressing the mirror heater switch illuminates the indicator and warms the mirror surface.

(c) Check that after approximately 15 minutes, the indicator light turns off and the mirror heater deactivates.

4. CHECK DOOR MIRROR FOOT LIGHT CONTROL

(a) When the wireless unlock operation or the key unlock operation is performed, check that the door mirror

foot light illuminates.

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): O...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002Y3W00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Power mirror control system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Driver Side Power Mirror cannot be Adjusted with Power Mirror Switch

Outer mirror switch

Outer rear view mirror

LH

Outer mirror control ECU

Front Passenger Side Power Mirror cannot be Adjusted with Power Mirror

Switch

Outer mirror switch

Outer rear view mirror

RH

Outer mirror control ECU

Mirror Heater does not Operate with Mirror Heater Switch

Outer rear view mirror

LH

Outer rear view mirror

RH

Mirror heater switch

Outer mirror control ECU

Power Retractable Mirrors do not Operate with Power Retract Mirror Switch

Outer mirror switch

Outer rear view mirror

LH

Outer rear view mirror

RH

Outer mirror control ECU

Power Mirror Surface Position is not Memorized

Seat memory switch

Outer mirror control ECU

Power Mirrors do not Return to Memorized Position

Outer mirror switch

Outer rear view mirror

LH

Outer rear view mirror

RH

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): P...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Outer mirror control ECU

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): P...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002Y3X01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): TERMINALS OF ECU; 2015 MY Tundra

[08/2014 -        ]

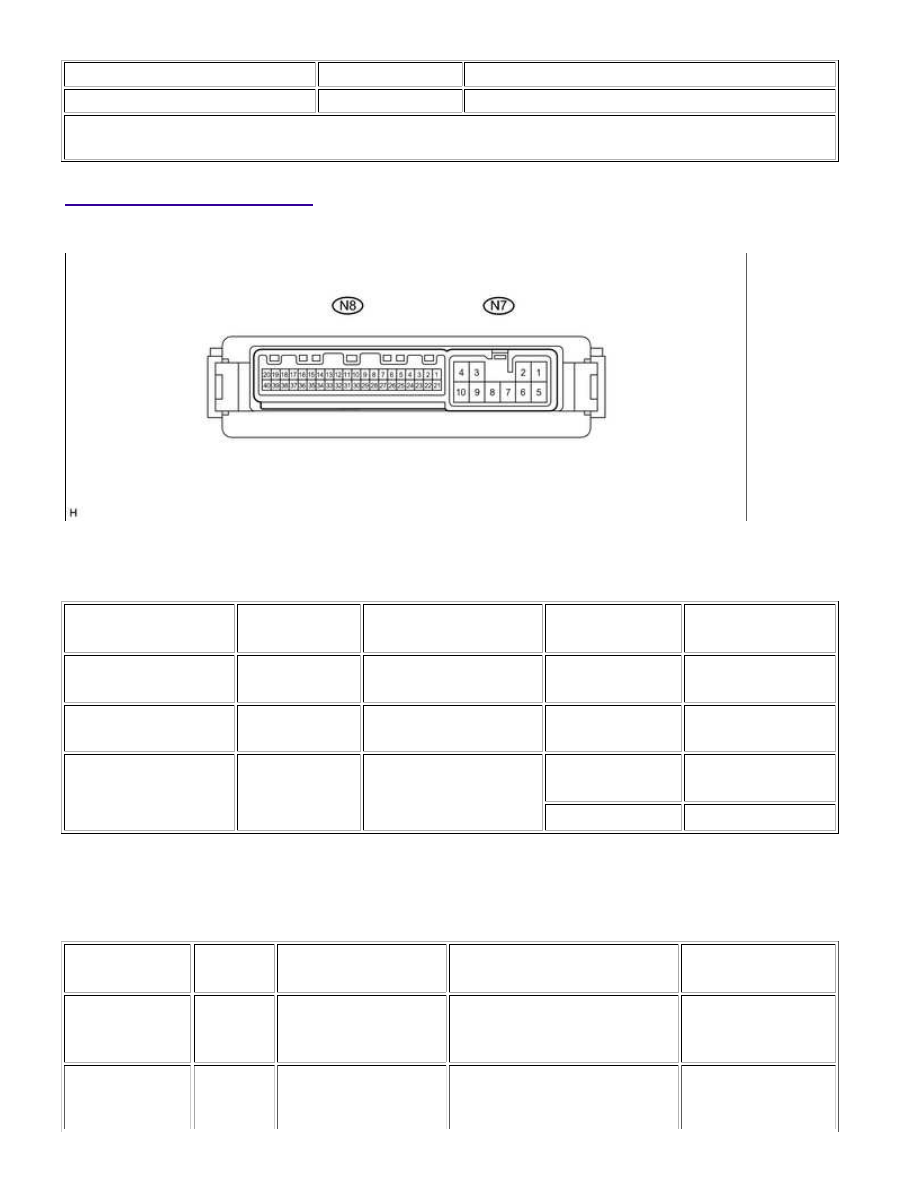

TERMINALS OF ECU

1. CHECK OUTER MIRROR CONTROL ECU

(a) Disconnect the N7 ECU connector.

(SYMBOLS)

WIRING COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

N7-9 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

N7-3 (B) - N7-9 (GND)

R - W-B

Battery (ECU power

source)

Always

11 to 14 V

N7-4 (ACC) - N7-9

(GND)

Y - W-B

Ignition power supply

Ignition switch

LOCK

Below 1 V

Ignition switch ON

11 to 14 V

If the result is not as specified, there may be a malfunction on the wire harness side.

(c) Reconnect the N7 ECU connector.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

N7-1 (MR+) -

N7-9 (GND)

P - W-B

Mirror retract motor

output (retracting)

Mirror retract switch ON (Outer

rear view mirror LH is

retracting)

11 to 14 V

N7-2 (MR-) -

N7-9 (GND)

B - W-B

Mirror retract motor

output (retracting)

Mirror retract switch OFF (Outer

rear view mirror LH is

11 to 14 V
