OK

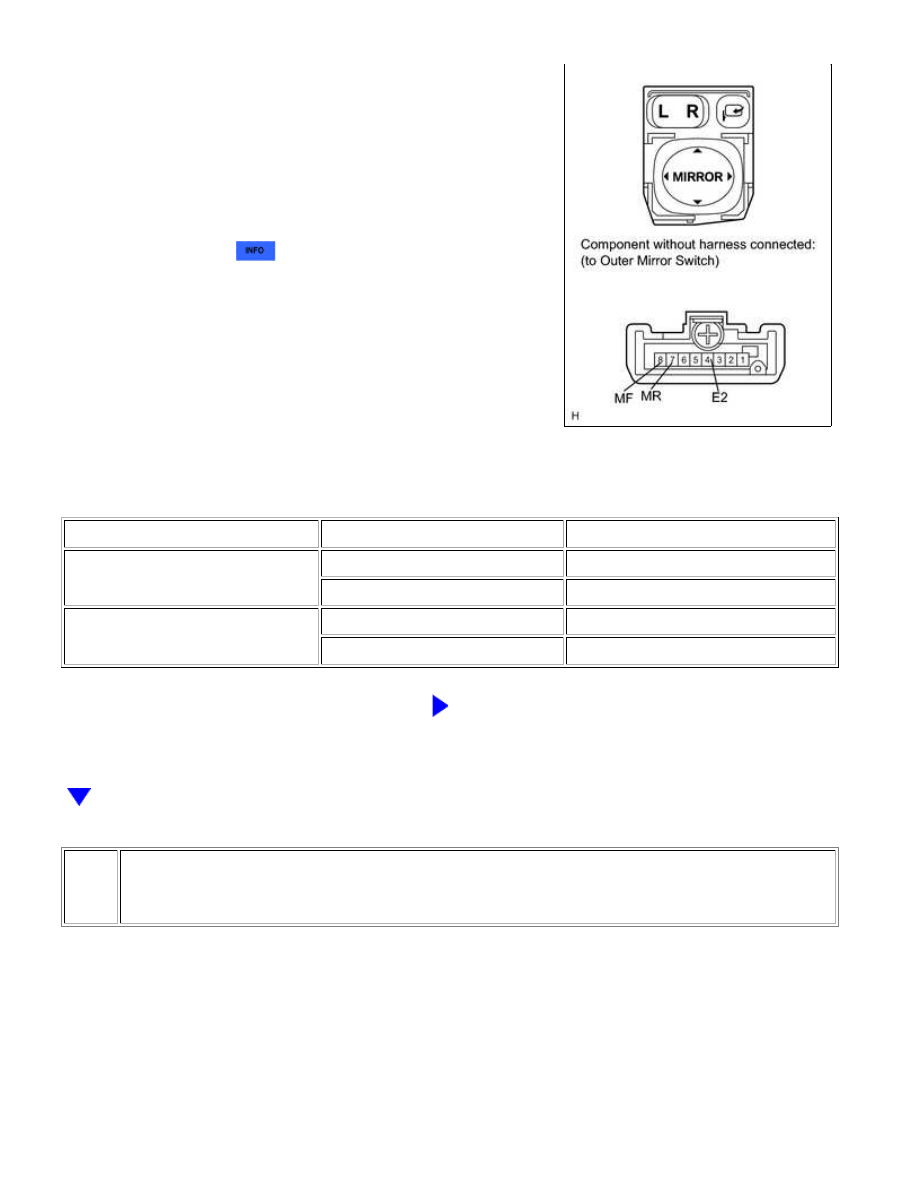

(a) Remove the switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

4 (E2) - 7 (MR)

Pressed (Retracts)

10 kΩ or higher

Not pressed

Below 1 Ω

4 (E2) - 8 (MF)

Pressed (Returns)

Below 1 Ω

Not pressed

10 kΩ or higher

NG

REPLACE OUTER MIRROR SWITCH

11.

CHECK HARNESS AND CONNECTOR (OUTER MIRROR SWITCH - MAIN BODY ECU AND
BODY GROUND)

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

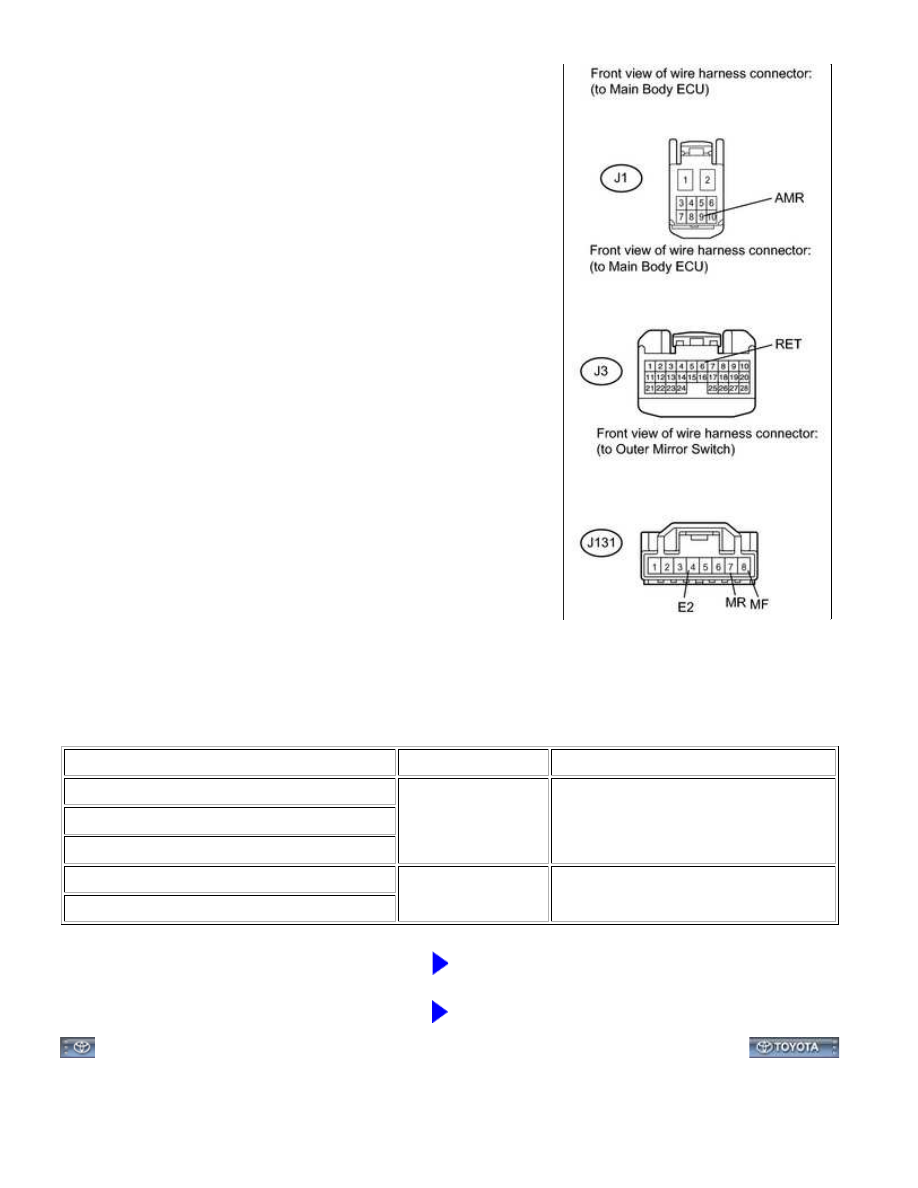

(a) Disconnect the J1 and J3 ECU connectors.

(b) Disconnect the J131 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J1-9 (AMR) - J131-7 (MR)

Always

Below 1 Ω

J3-6 (RET) - J131-8 (MF)

J131-4 (E2) - Body ground

J131-7 (MR) - Body ground

Always

10 kΩ or higher

J131-8 (MF) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): Pow...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000030W701XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/o Memory): PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

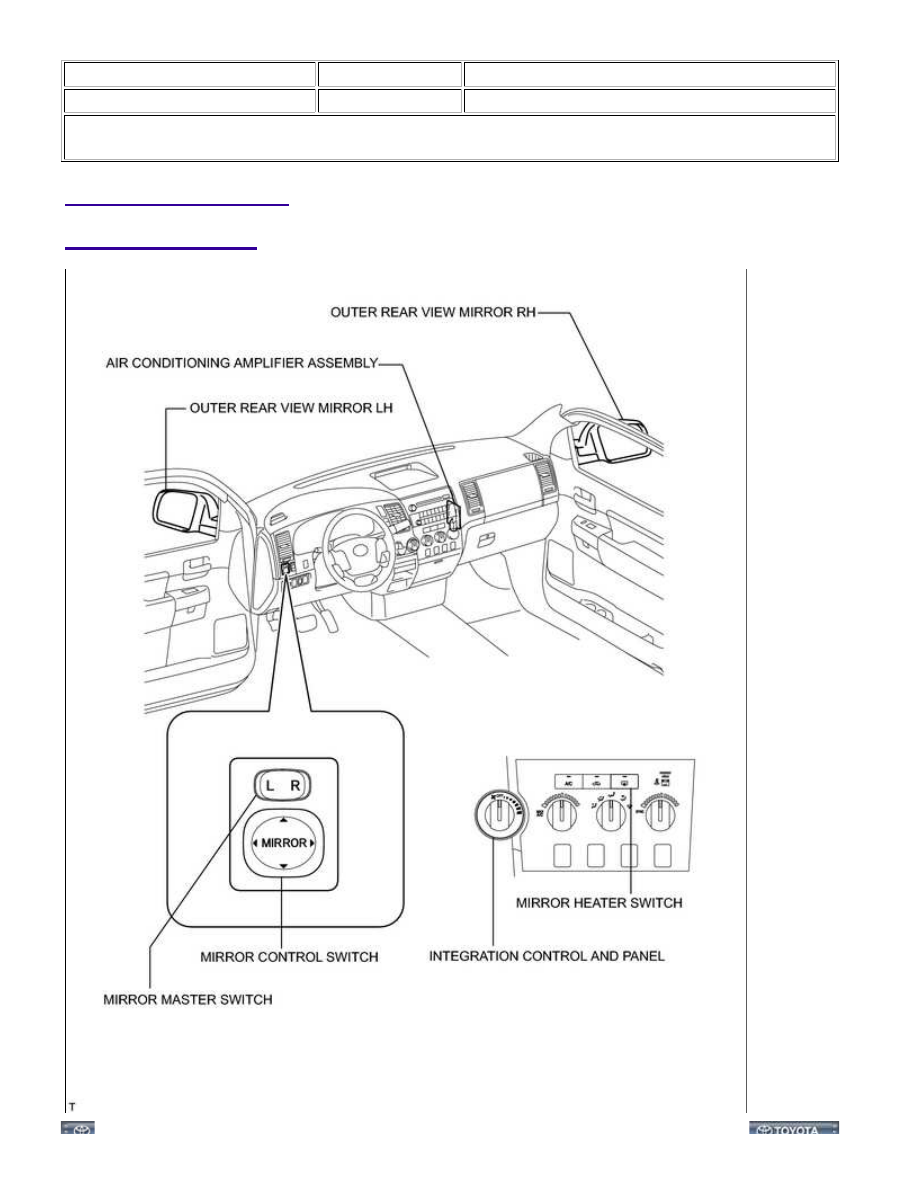

PARTS LOCATION

ILLUSTRATION

MIRROR: POWER MIRROR CONTROL SYSTEM (w/o Memory): P...

MIRROR: POWER MIRROR CONTROL SYSTEM (w/o Memory): P...
