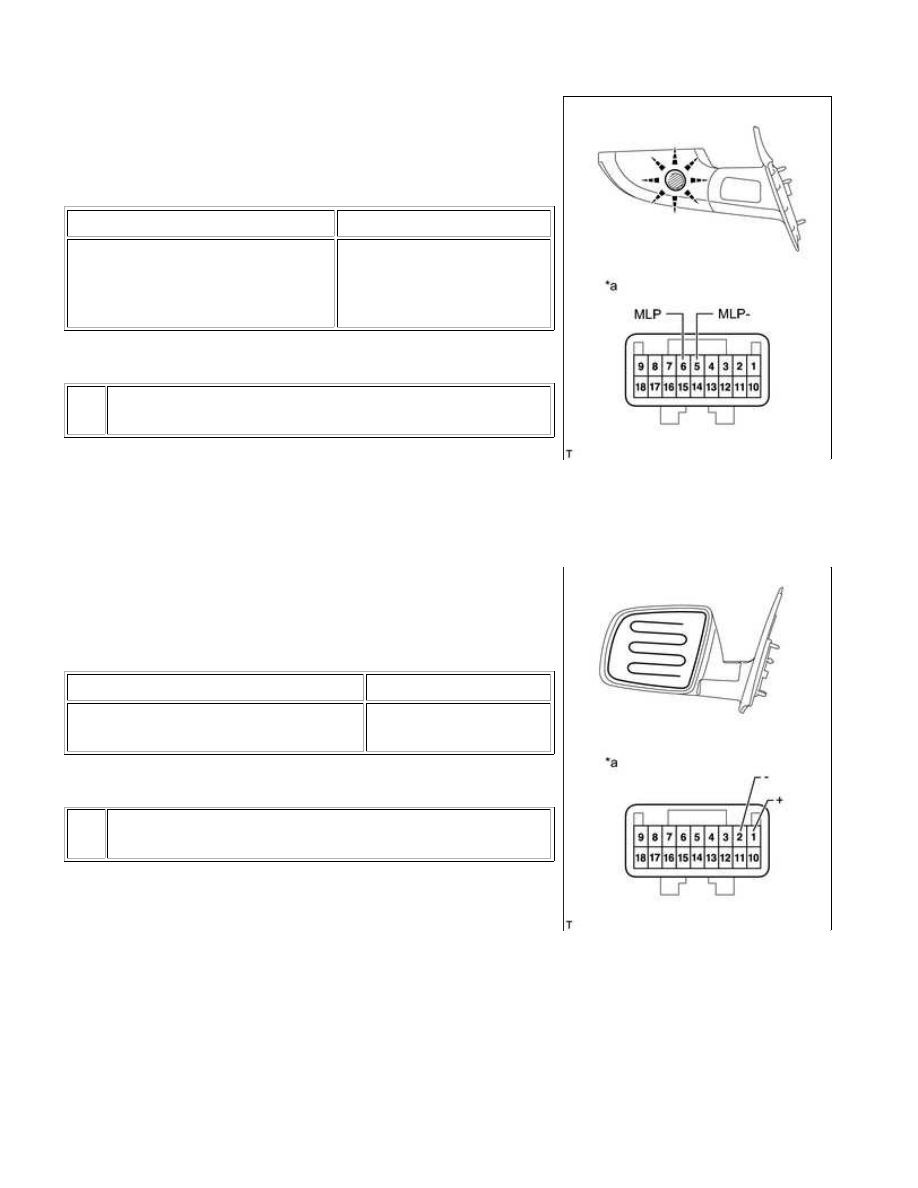

(d) w/ Outer Mirror Light:

Check the door mirror foot light.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 6
(MLP)

Battery negative (-) → Terminal 5
(MLP-)

Door mirror foot light

illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer mirror light

assembly LH.

(e) w/ Mirror Heater:

Check the mirror heater.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (+)
Battery negative (-) → Terminal 2 (-)

Mirror becomes warm

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the outer rear view

mirror assembly LH.

2. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY LH (for Extended Type)

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

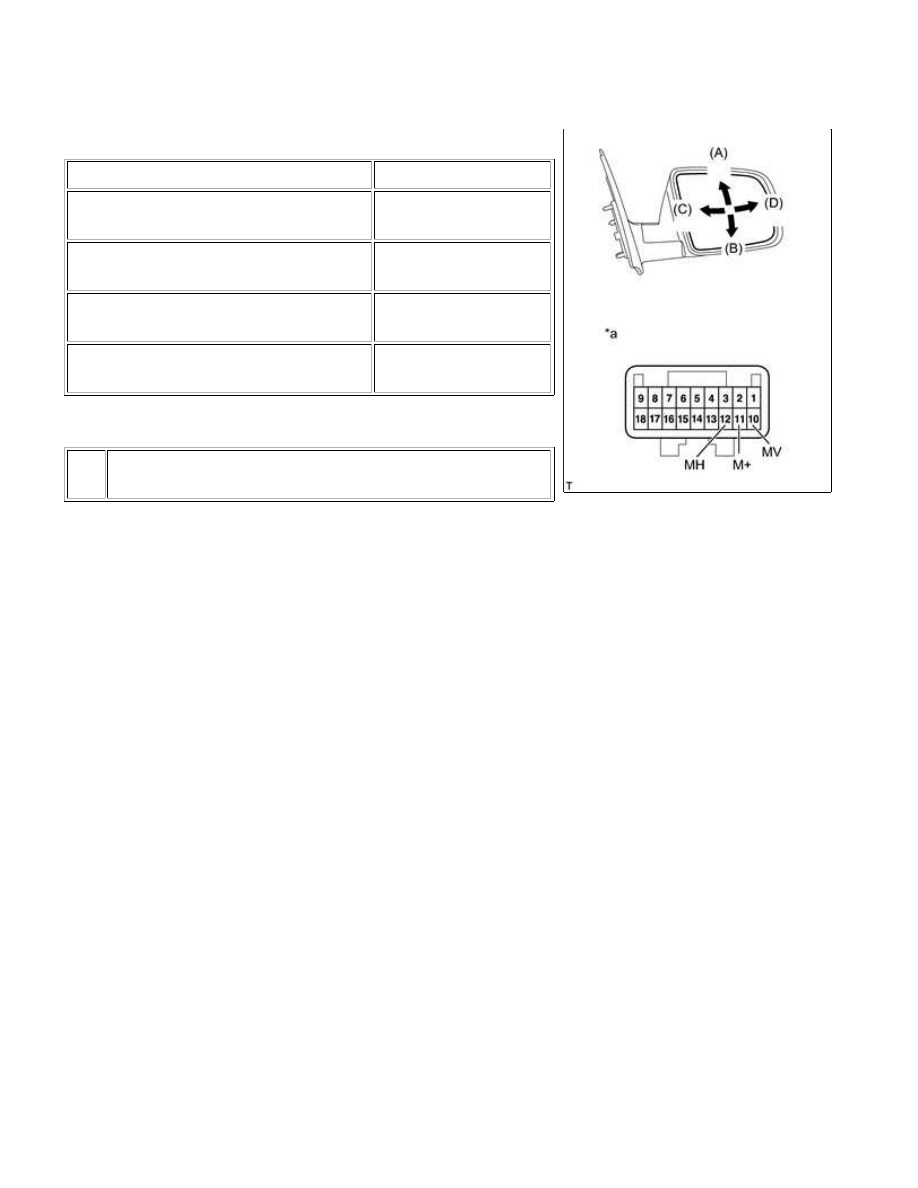

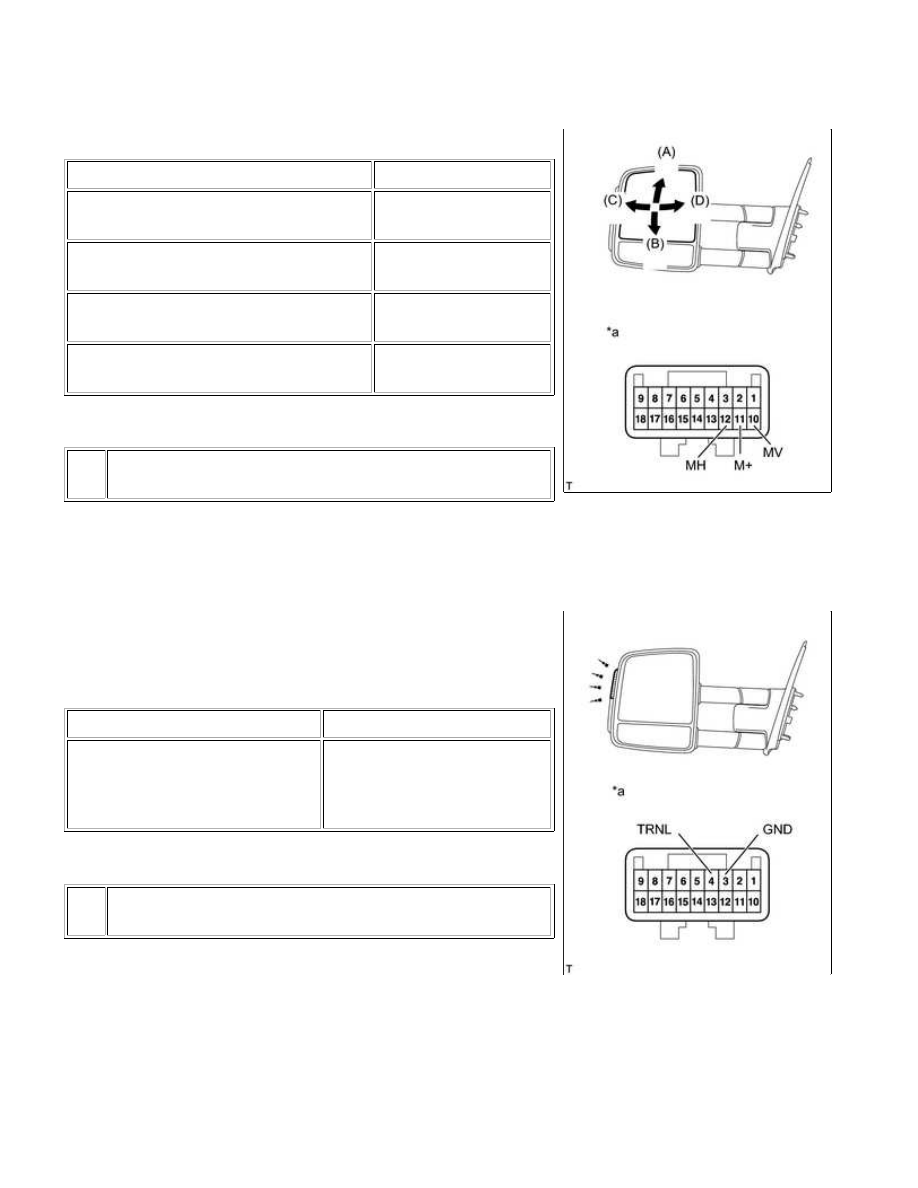

(a) Check the outer mirror motor operation.

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 10 (MV)
Battery negative (-) → Terminal 11 (M+)

Turns upward (A)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 10 (MV)

Turns downward (B)

Battery positive (+) → Terminal 12 (MH)
Battery negative (-) → Terminal 11 (M+)

Turns right (D)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 12 (MH)

Turns left (C)

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.

(b) Check the door mirror turn indicator.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4
(TRNL)

Battery negative (-) → Terminal 3
(GND)

Door mirror turn indicator

illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

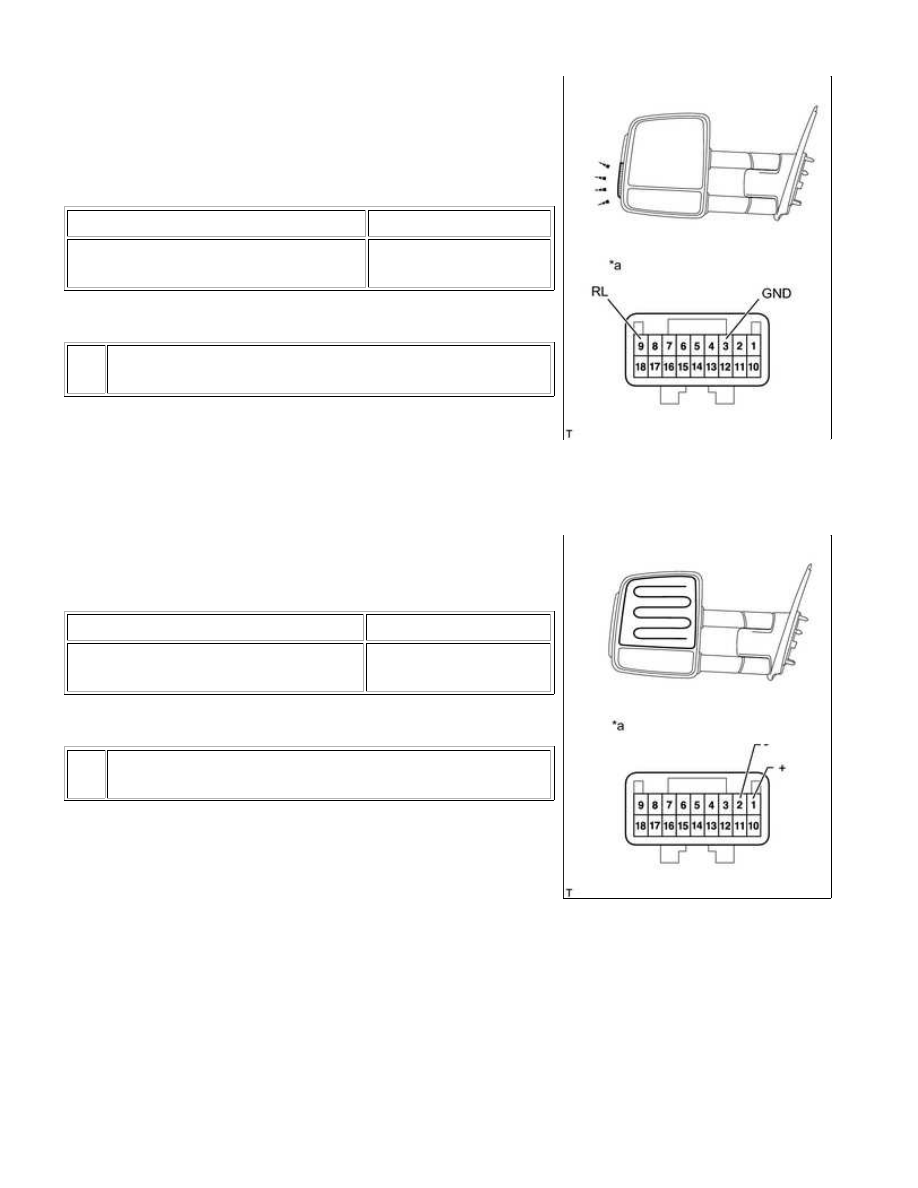

(c) w/ Running Light:

Check the running Light.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 9 (RL)
Battery negative (-) → Terminal 3 (GND)

Running light illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.

(d) Check the mirror heater.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (+)
Battery negative (-) → Terminal 2 (-)

Mirror becomes warm

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the outer rear view

mirror assembly LH.

3. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY RH (for Standard)

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

(a) Check the outer mirror motor operation.

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 10 (MV)
Battery negative (-) → Terminal 11 (M+)

Turns upward (A)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 10 (MV)

Turns downward (B)

Battery positive (+) → Terminal 12 (MH)
Battery negative (-) → Terminal 11 (M+)

Turns right (D)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 12 (MH)

Turns left (C)

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.
