Toyota Tundra (2015 year). Manual - part 2115

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000W1J059X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER MIRROR SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL OUTER MIRROR SWITCH ASSEMBLY

(a) Attach the 2 claws to install the outer mirror switch assembly.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

3. INSTALL INSTRUMENT SIDE PANEL LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH

MIRROR: OUTER MIRROR SWITCH: INSTALLATION; 2015 MY T...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000306C00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

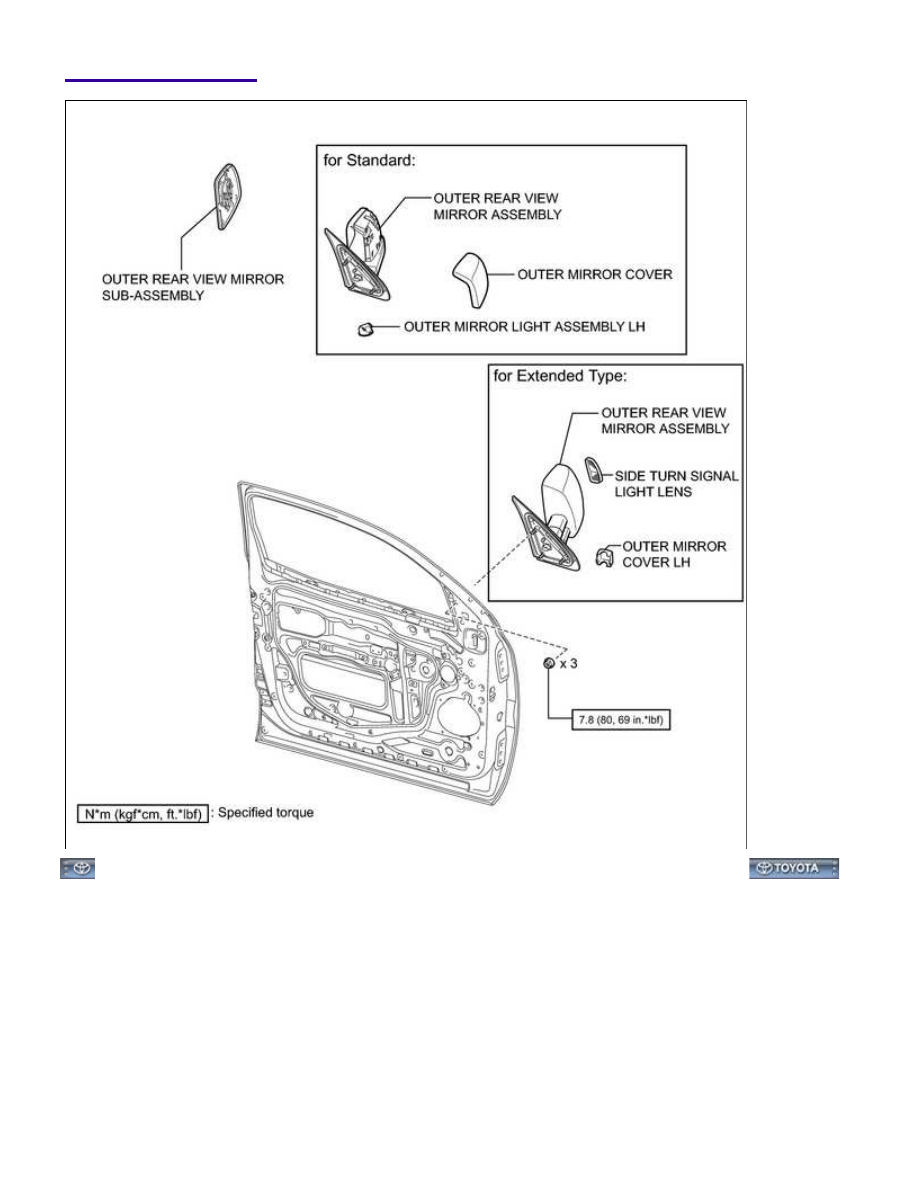

Title: MIRROR: OUTER REAR VIEW MIRROR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

MIRROR: OUTER REAR VIEW MIRROR: COMPONENTS; 2015 M...

ILLUSTRATION

MIRROR: OUTER REAR VIEW MIRROR: COMPONENTS; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000W1P04UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER REAR VIEW MIRROR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

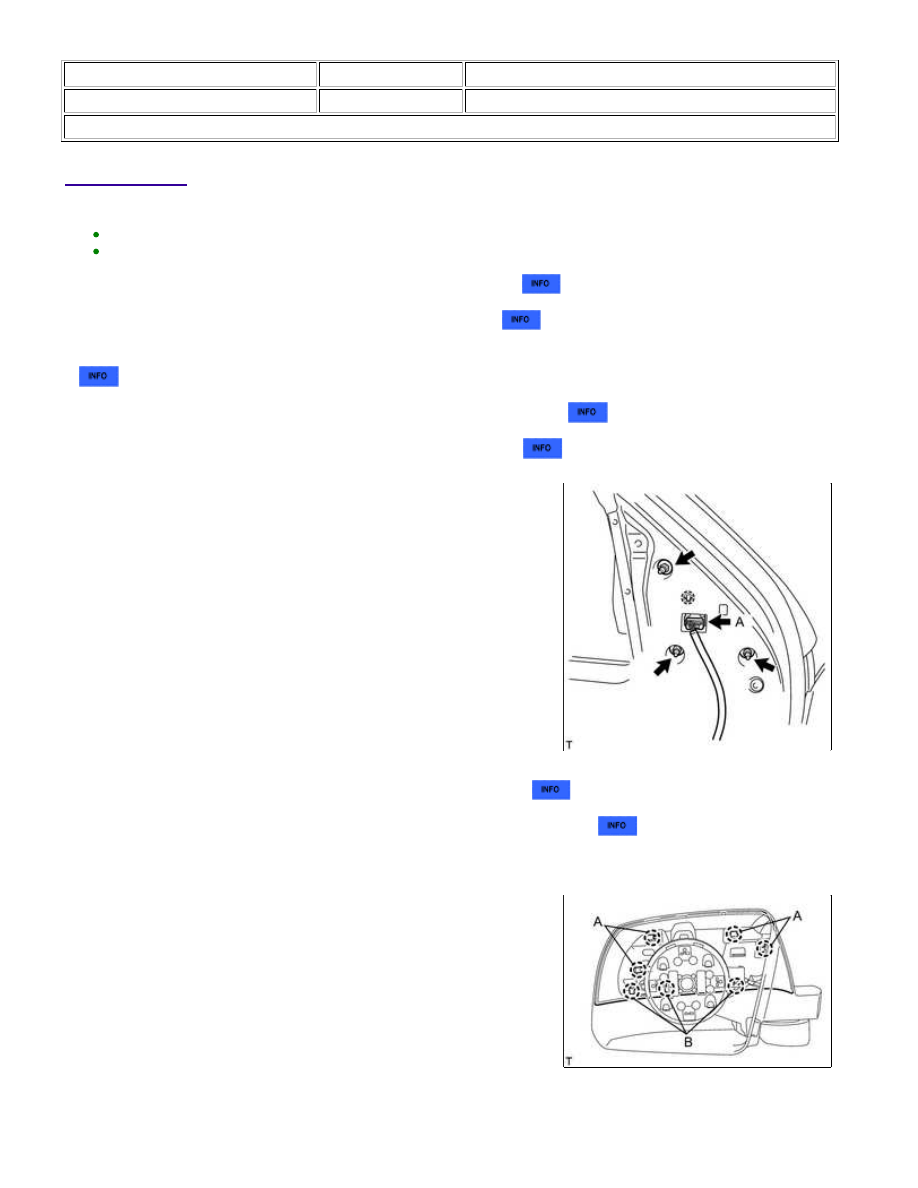

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG

2. REMOVE FRONT UPPER ARMREST BASE PANEL LH

3. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

4. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH

5. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY

6. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY

(a) w/ Power Mirror Control System:

Disconnect the connector labeled A.

(b) Remove the 3 nuts.

(c) Detach the claw and remove the outer rear view mirror

assembly.

7. REMOVE OUTER REAR VIEW MIRROR SUB-ASSEMBLY

8. REMOVE OUTER MIRROR LIGHT ASSEMBLY LH (for Standard)

9. REMOVE OUTER MIRROR COVER (for Standard)

(a) Detach the 4 claws labeled A.

(b) Slightly lift up the cover to detach the 3 claws labeled B and remove the outer mirror cover.

MIRROR: OUTER REAR VIEW MIRROR: REMOVAL; 2015 MY Tu...
