Toyota Tundra (2015 year). Manual - part 2113

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000309200LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

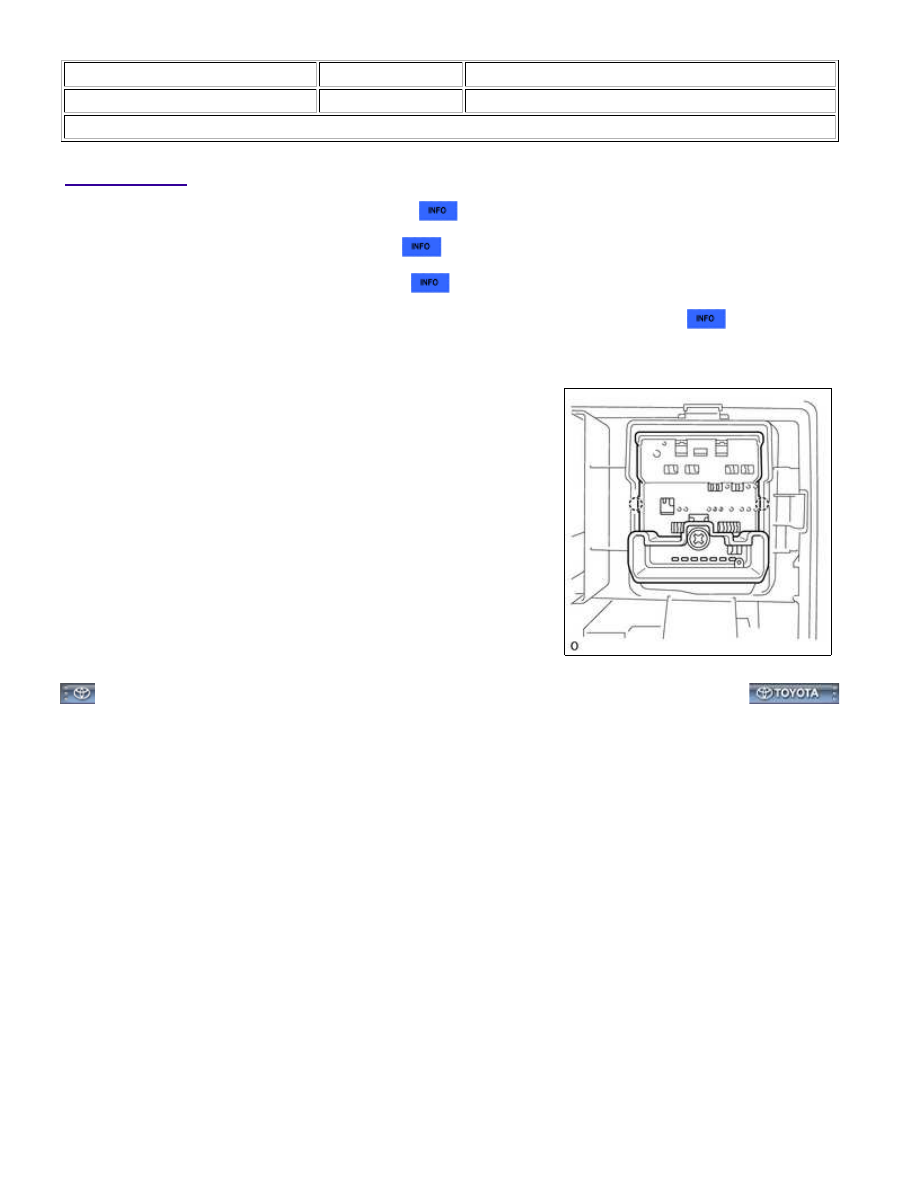

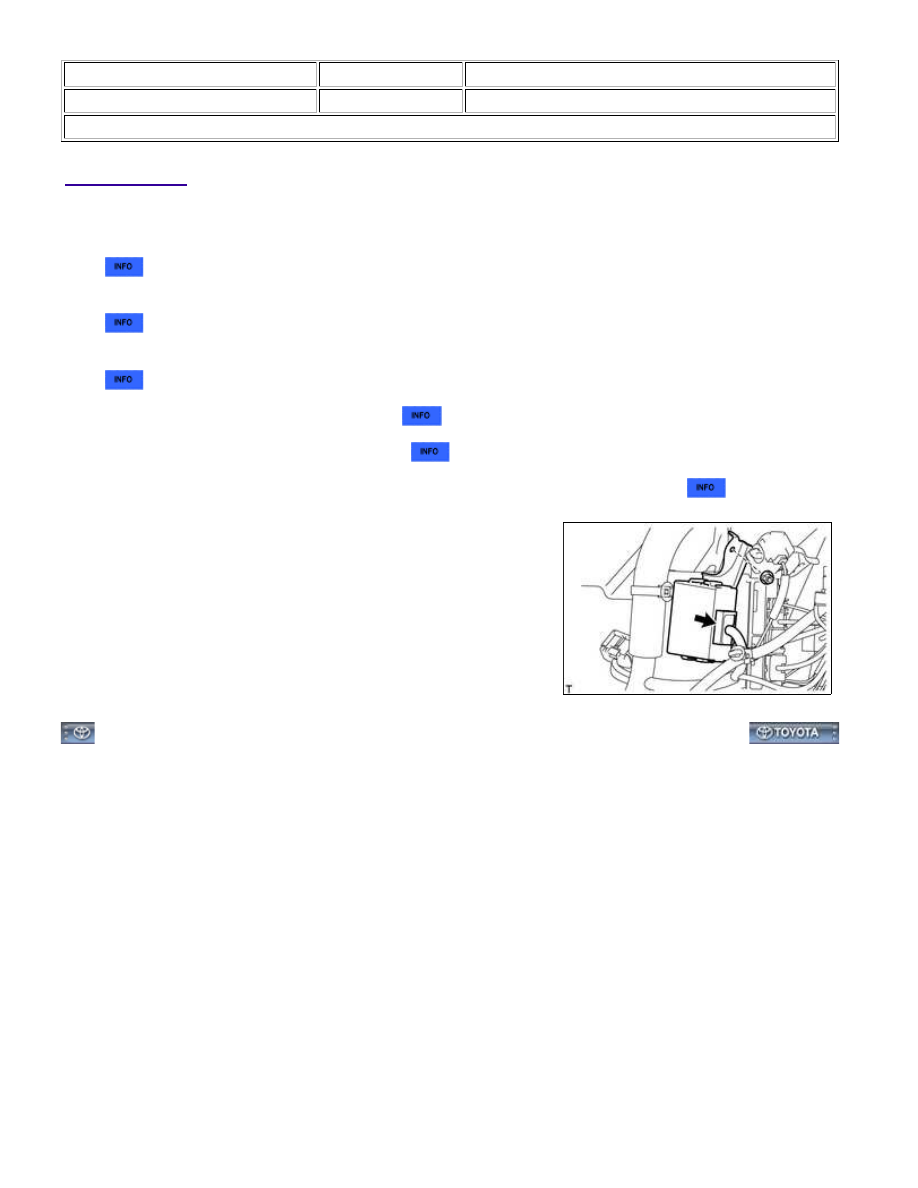

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

2. REMOVE COWL SIDE TRIM BOARD LH

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE TURN SIGNAL FLASHER

(a) Disconnect the connector.

(b) Remove the nut and turn signal flasher.

LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: REMOVAL; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000308Z00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart

1. INSTALL TURN SIGNAL FLASHER

(a) Install the turn signal flasher with the nut.

(b) Connect the connector.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

3. INSTALL INSTRUMENT SIDE PANEL LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: INSTALLATIO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W6L00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER MIRROR SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

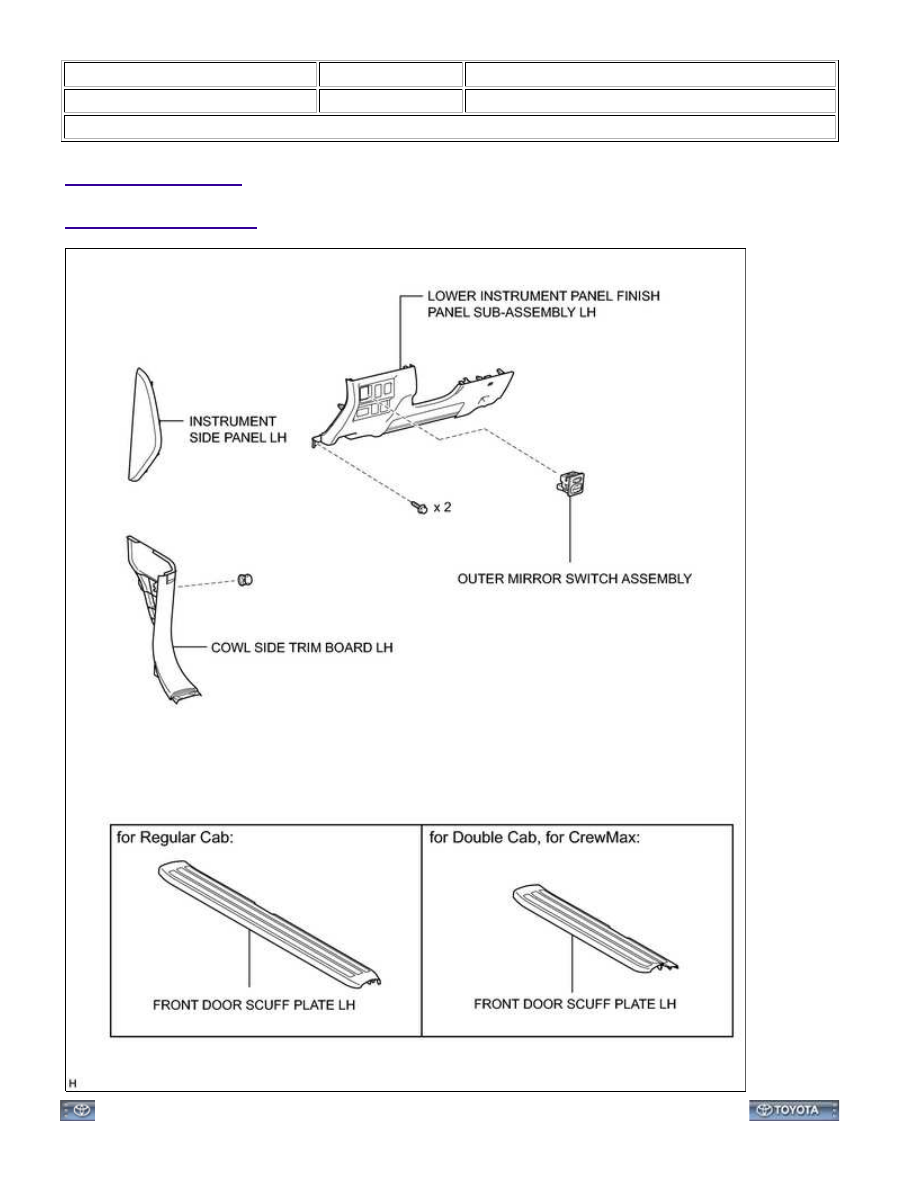

COMPONENTS

ILLUSTRATION

MIRROR: OUTER MIRROR SWITCH: COMPONENTS; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000W1L06XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER MIRROR SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

2. REMOVE COWL SIDE TRIM BOARD LH

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE OUTER MIRROR SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the outer mirror switch

assembly.

MIRROR: OUTER MIRROR SWITCH: REMOVAL; 2015 MY Tundra ...
