(c) Check the stop light switch assembly clearance.

Stop light switch assembly clearance:

1.5 to 2.5 mm (0.0590 to 0.0984 in.)

(d) Connect the connector to the stop light switch assembly.

(e) Install the stop light switch cover.

LIGHTING: STOP LIGHT SWITCH: INSTALLATION; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000309100IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

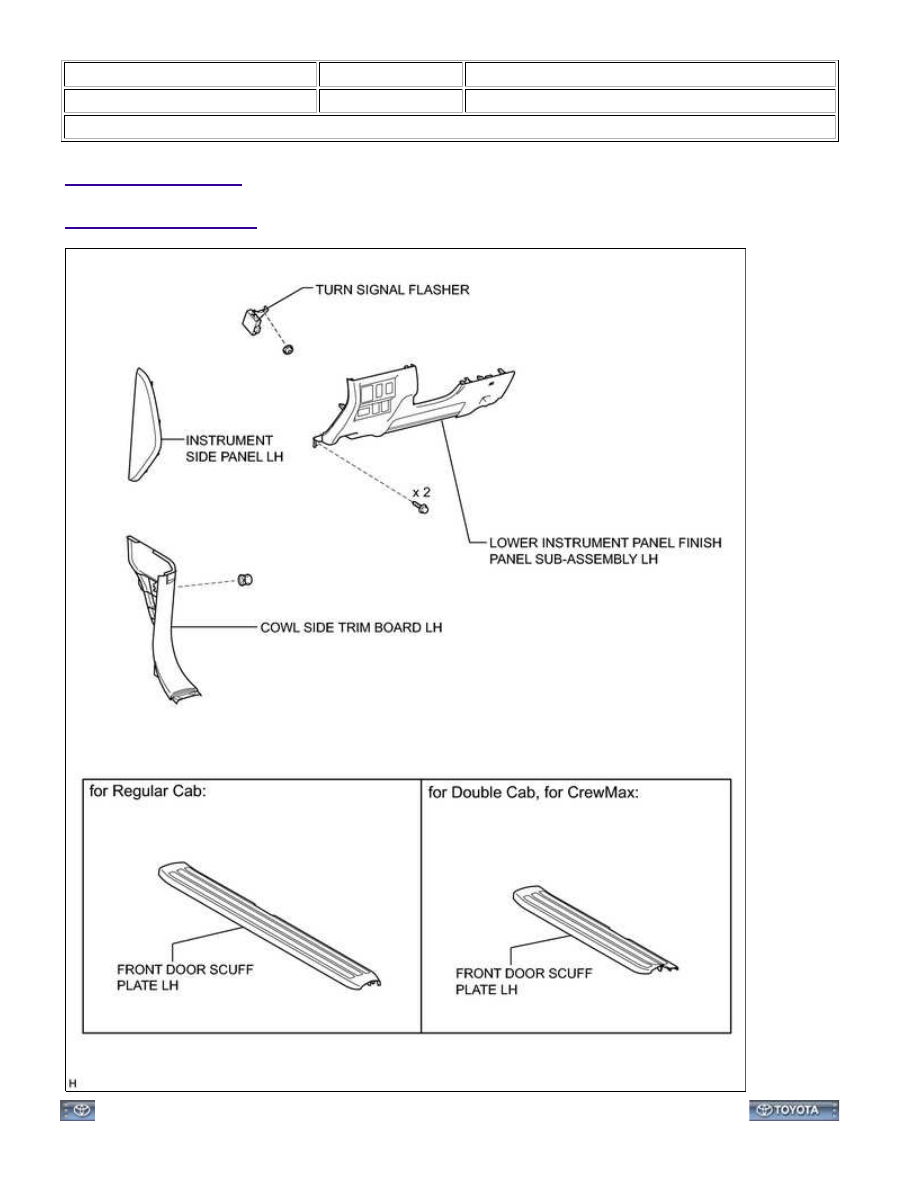

COMPONENTS

ILLUSTRATION

LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: COMPONENTS...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000309000JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

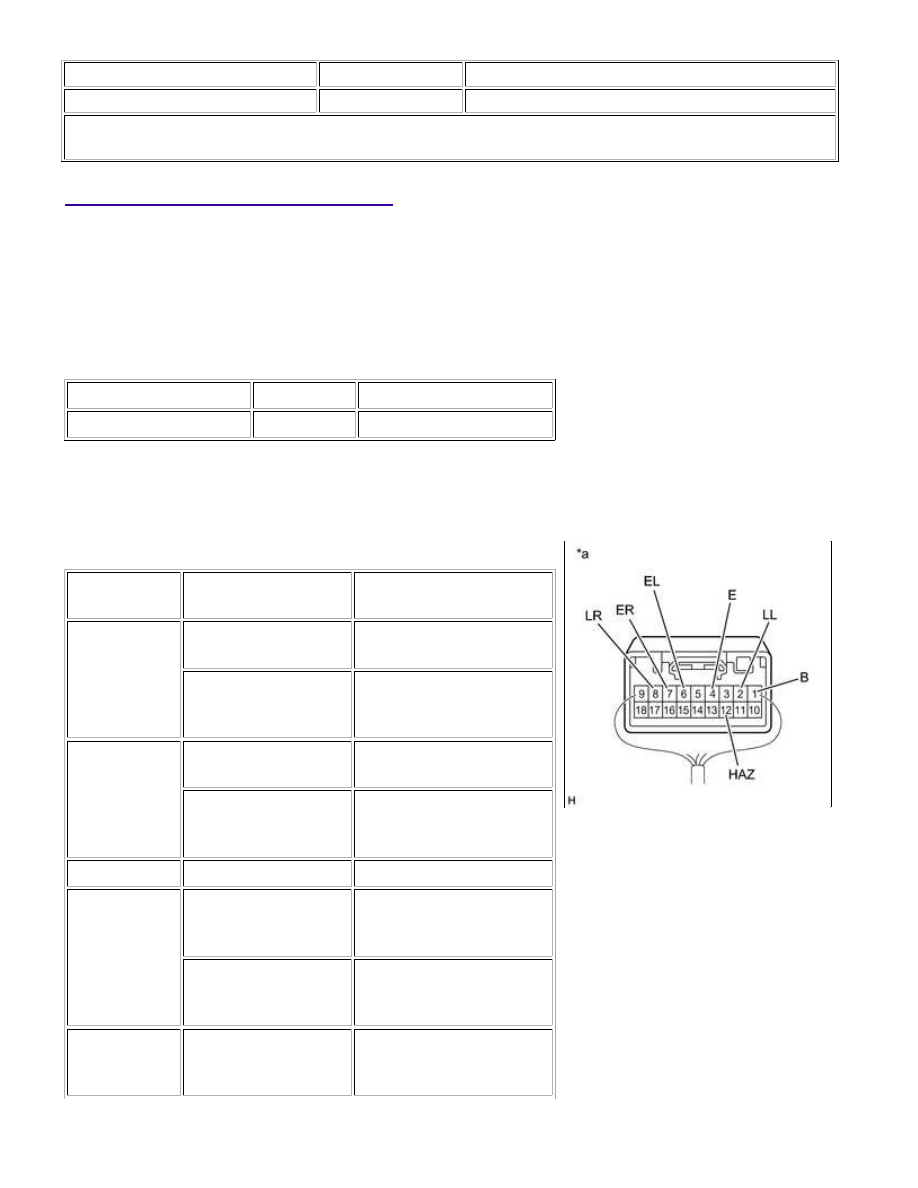

ON-VEHICLE INSPECTION

1. INSPECT TURN SIGNAL FLASHER

(a) Disconnect the turn signal flasher connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (E) - Body ground

Always

Below 1 Ω

(c) Connect the turn signal flasher connector.

(d) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

8 (LR) - 4 (E)

Hazard warning switch

off

Below 1 V

Hazard warning switch

on

Alternating between 11 to

14 V and below 1 V (60 to

120 times per minute)

2 (LL) - 4 (E)

Hazard warning switch

off

Below 1 V

Hazard warning switch

on

Alternating between 11 to

14 V and below 1 V (60 to

120 times per minute)

1 (B) - 4 (E)

Always

11 to 14 V

6 (EL) - 4 (E)

Ignition switch ON

Headlight dimmer

switch (turn left) off

9 V or higher

Ignition switch ON

Headlight dimmer

switch (turn left) on

Below 1 V

7 (ER) - 4 (E)

Ignition switch ON

Headlight dimmer

switch (turn right) off

9 V or higher

LIGHTING: TURN SIGNAL FLASHER ASSEMBLY: ON-VEHICLE ...

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Ignition switch ON

Headlight dimmer

switch (turn right) on

Below 1 V

12 (HAZ) - 4

(E)

Hazard warning switch

off

9 V or higher

Hazard warning switch

on

Below 1 V

If the result is not as specified, there may be a malfunction in the

turn signal flasher.

Text in Illustration

*a
