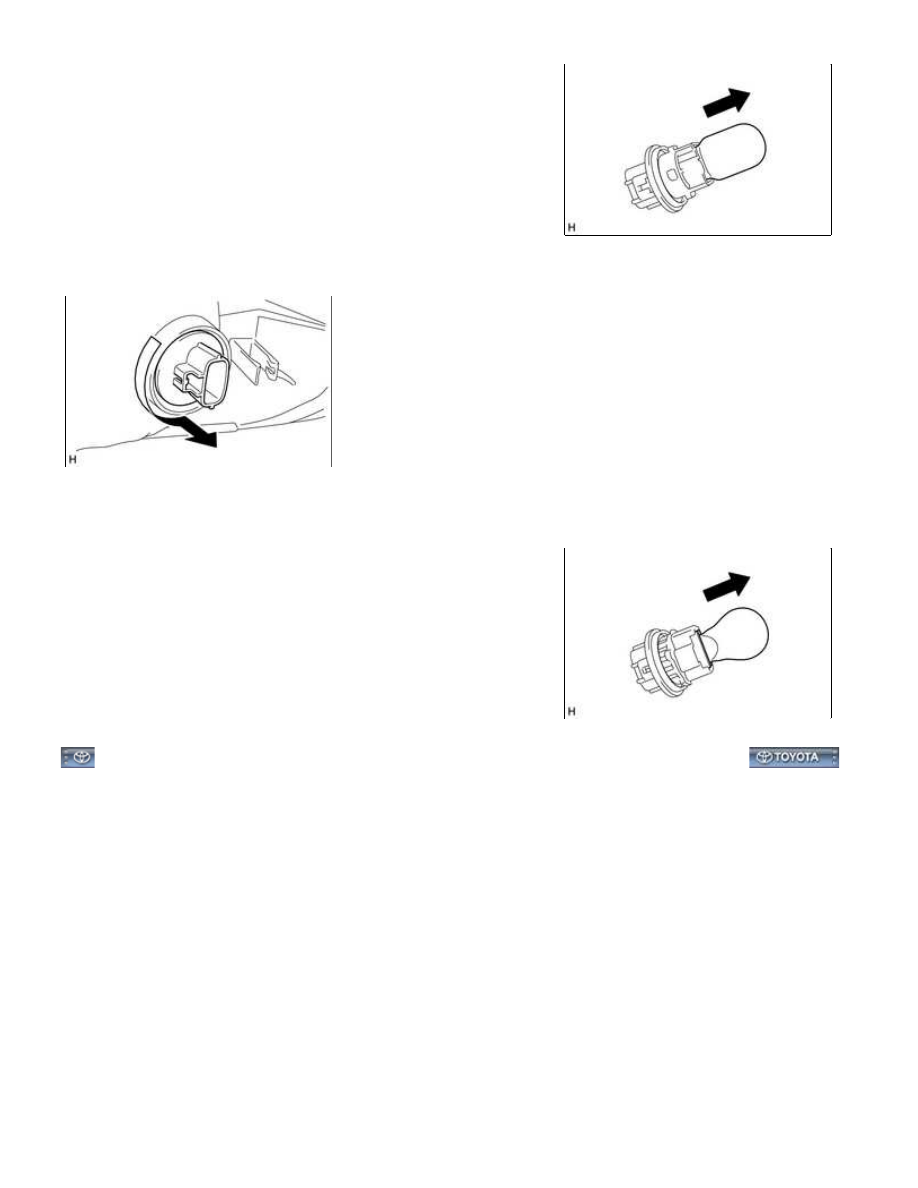

(b) Remove the back up light bulb from the back up light bulb

socket.

3. REMOVE TAIL AND STOP LIGHT BULB

(a) Turn the tail and stop light bulb socket with the tail and stop light bulb in the direction indicated by the

arrow to remove them as a unit.

(b) Remove the tail and stop light bulb from the tail and stop light

bulb socket.

LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: DISASS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDT009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

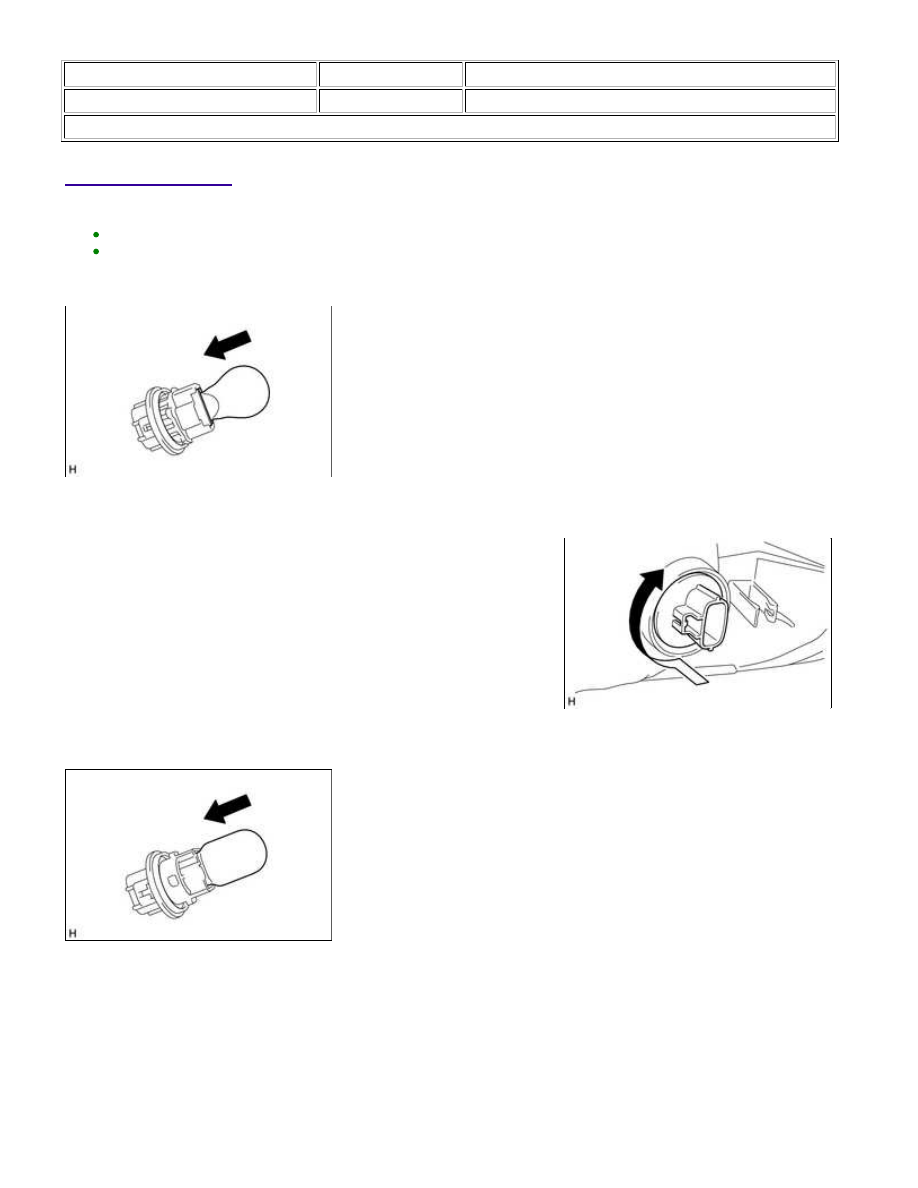

REASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL TAIL AND STOP LIGHT BULB

(a) Install the tail and stop light bulb to the tail and stop light bulb socket.

(b) Turn the tail and stop light bulb socket with the tail and stop

light bulb in the direction indicated by the arrow to install them

as a unit.

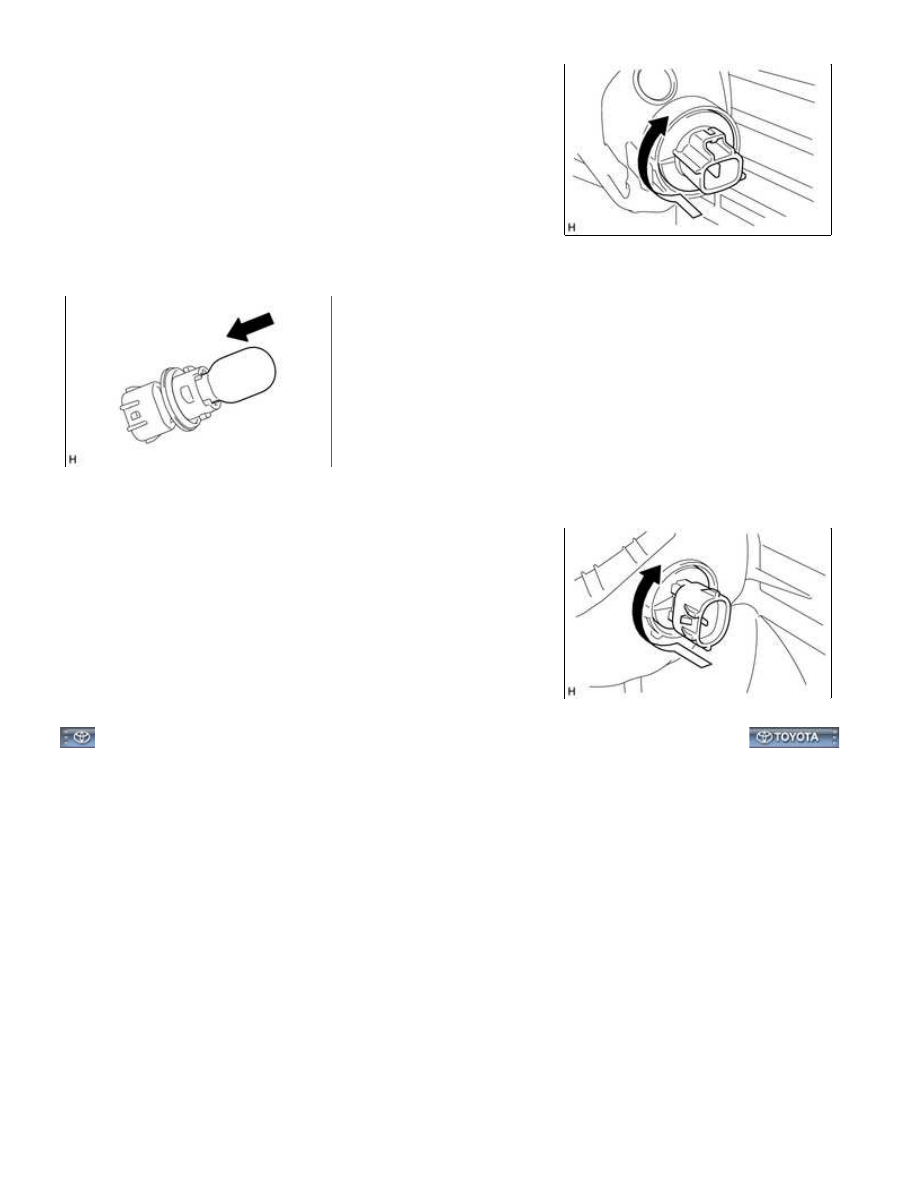

2. INSTALL BACK UP LIGHT BULB

(a) Install the back up light bulb to the back up light bulb socket.

LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: REASSE...

(b) Turn the back up light bulb socket with the back up light bulb in

the direction indicated by the arrow to install them as a unit.

3. INSTALL REAR TURN SIGNAL LIGHT BULB

(a) Install the rear turn signal light bulb to the rear turn signal light bulb socket.

(b) Turn the rear turn signal light bulb socket with the rear turn

signal light bulb in the direction indicated by the arrow to install

them as a unit.

LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: REASSE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDP009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

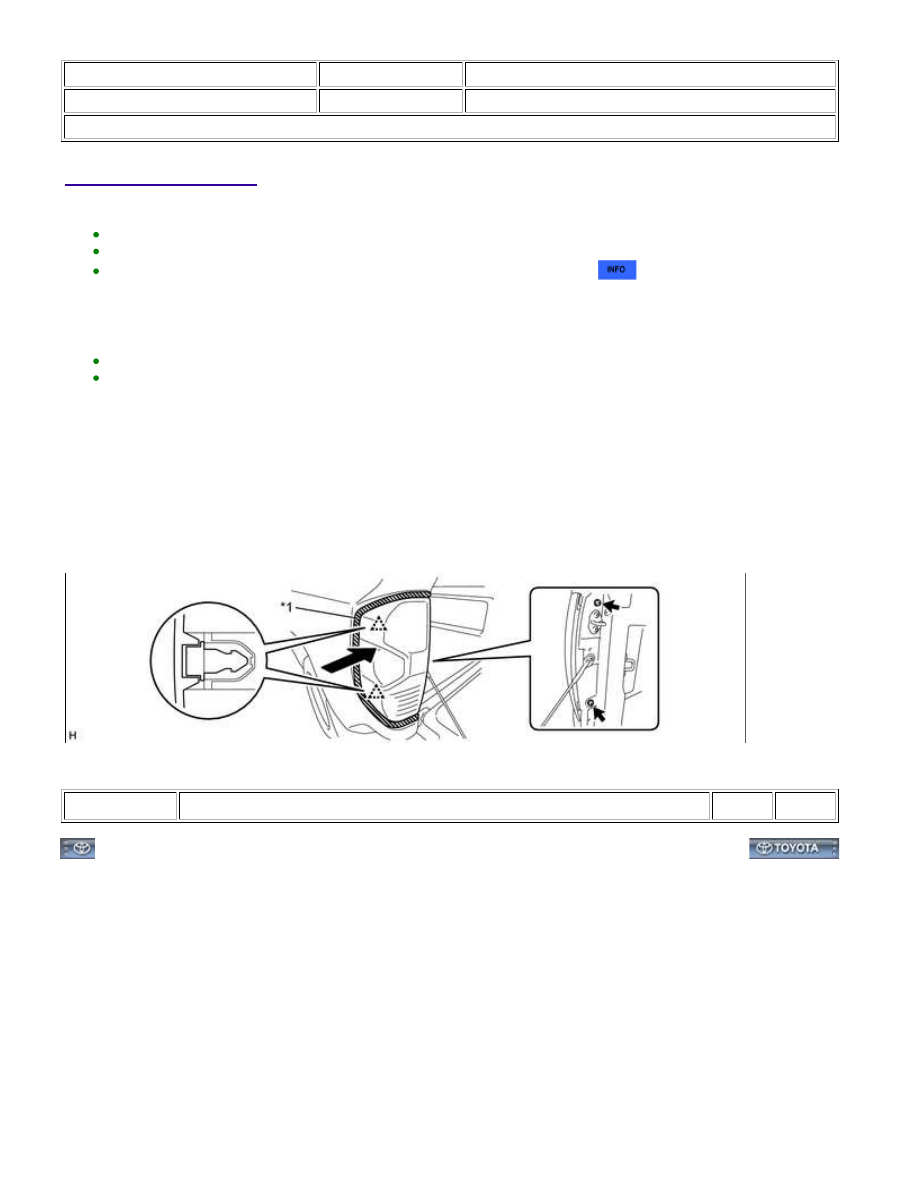

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL REAR COMBINATION LIGHT GUIDE

HINT:

If the rear combination light assembly LH is removed, replace the rear combination light guide.
Use the same procedure for both rear combination light guides.

(a) Attach the 2 claws to install a new rear combination light guide.

2. INSTALL REAR COMBINATION LIGHT ASSEMBLY LH

(a) Put protective tape around the rear combination light assembly LH.

(b) Connect each connector.

(c) Attach the 2 clips to install the rear combination light assembly LH.

(d) Using a T30 "TORX" socket wrench, install the 2 screws.

Text in Illustration

*1

Protective Tape

-

-
