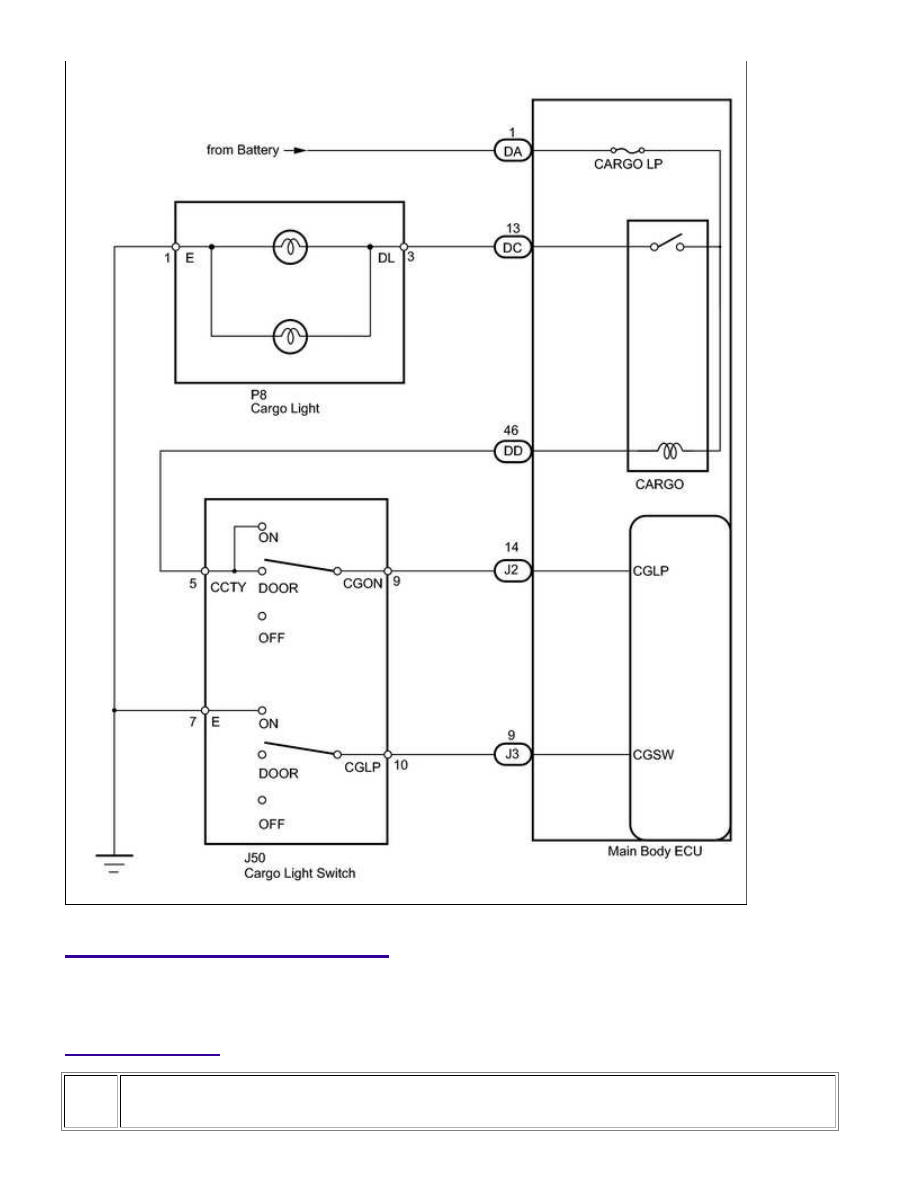

INSPECTION PROCEDURE

HINT:

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

INSPECT FUSE (CARGO)

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...

OK

(a) Remove the CARGO LP fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

CARGO LP fuse

Always

Below 1 Ω

NG

REPLACE FUSE

2.

PERFORM ACTIVE TEST USING TECHSTREAM (CARGO LIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body ECU

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Cargo Light

Cargo light

ON or OFF

Cargo light switch is DOOR or on

OK:

Cargo light turns on / turns off.

NG

GO TO STEP 3

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

3.

READ VALUE USING TECHSTREAM (CARGO LIGHT SWITCH)

(a) Operate the Techstream according to the display and select the "Data List".

Main Body ECU

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Cargo Light Switch

Cargo light switch signal / ON or OFF

ON: Cargo light switch on

OFF: Cargo light switch off

-

OK:

When cargo light switch operation is performed, the results are the same as above.

NG

GO TO STEP 5

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...

OK

4.

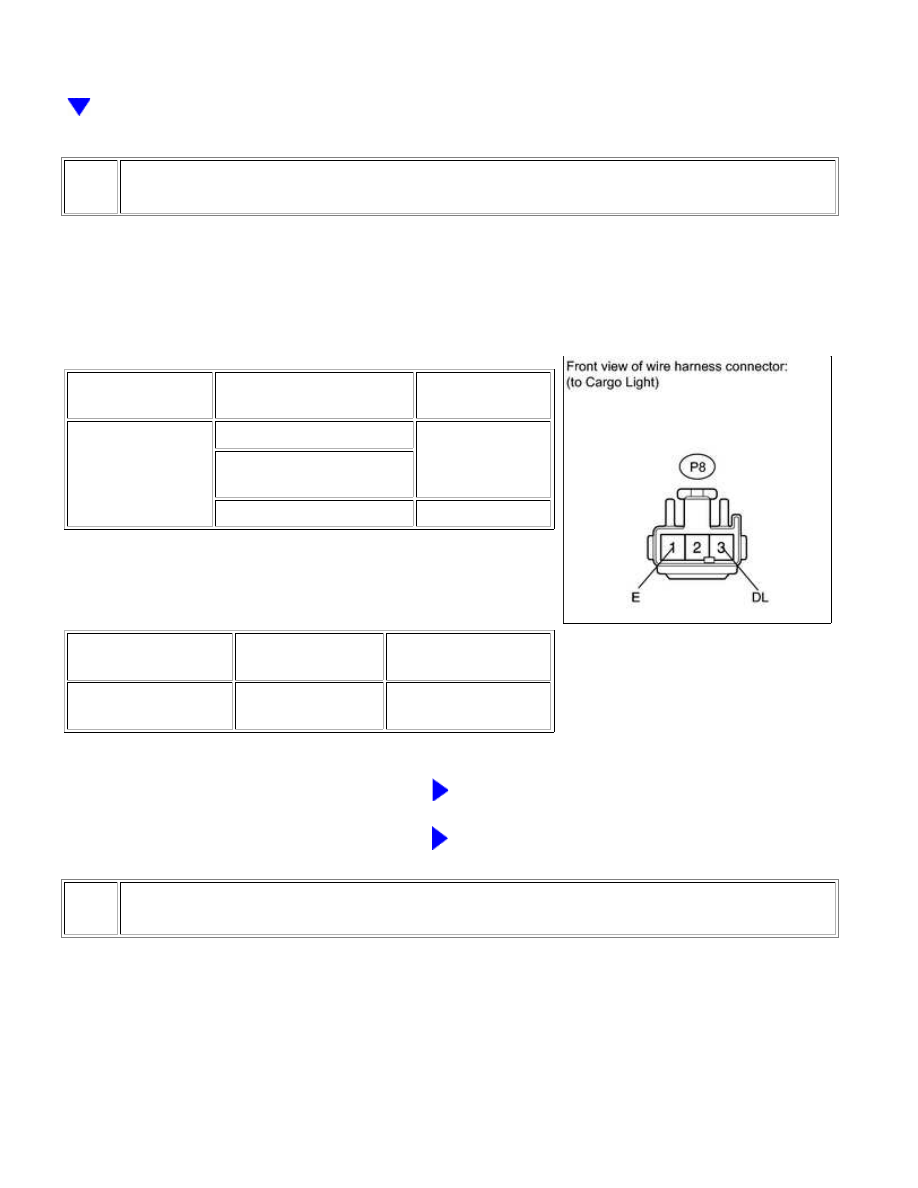

CHECK HARNESS AND CONNECTOR (CARGO LIGHT - BATTERY AND BODY GROUND)

(a) Disconnect the P8 light connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

P8-3 (DL) - Body

ground

Cargo light switch ON

11 to 14 V

Cargo light switch DOOR,

door is open

Cargo light switch OFF

Below 1 V

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

P8-1 (E) - Body

ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

5.

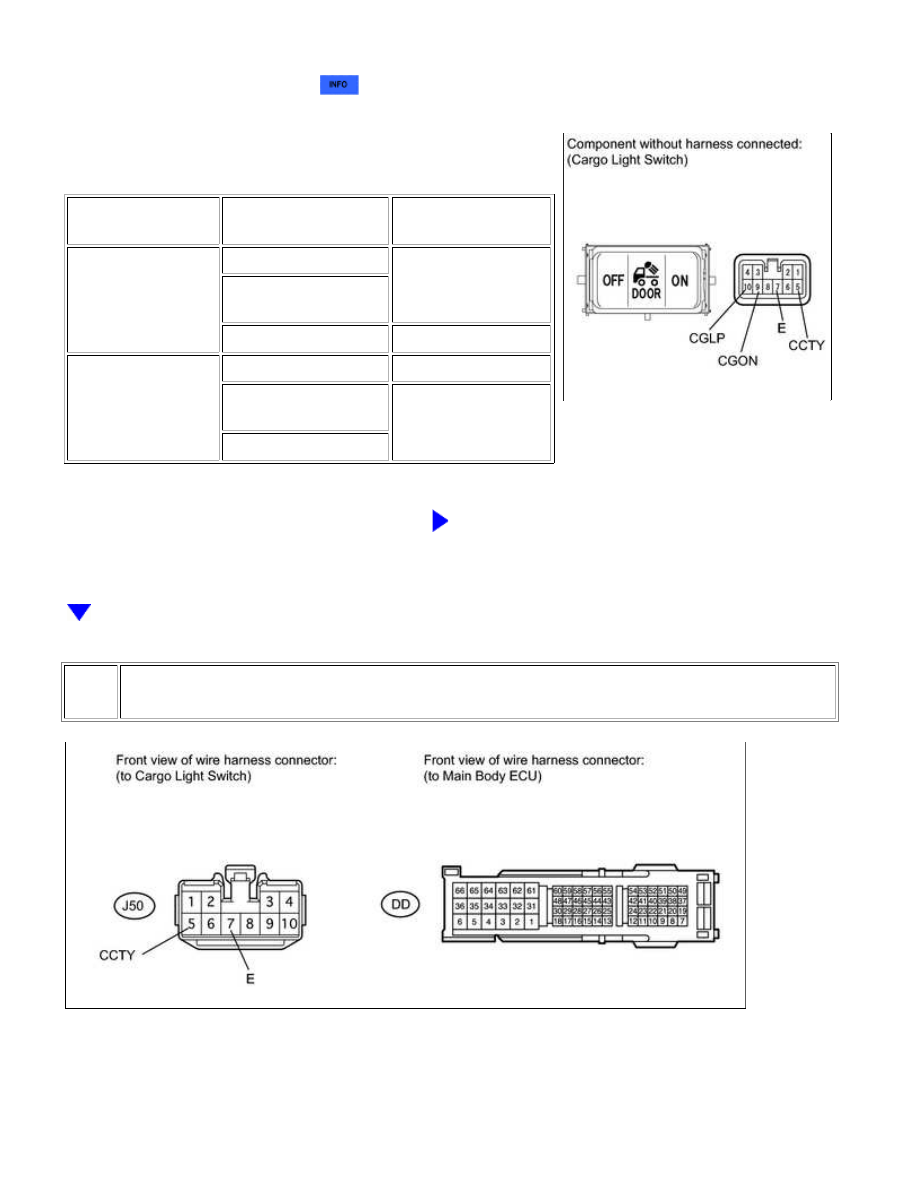

INSPECT CARGO LIGHT SWITCH

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...

OK

(a) Remove the cargo light switch



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

5 (CCTY) - 9 (CGON)

Cargo light switch ON

Below 1 Ω

Cargo light switch

DOOR

Cargo light switch OFF

10 kΩ or higher

10 (CGLP) - 7 (E)

Cargo light switch ON

Below 1 Ω

Cargo light switch

DOOR

10 kΩ or higher

Cargo light switch OFF

NG

REPLACE CARGO LIGHT SWITCH

6.

CHECK HARNESS AND CONNECTOR (CARGO LIGHT SWITCH - MAIN BODY ECU)

(a) Disconnect the J50 cargo light switch connector.

(b) Disconnect the DD ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...
