NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WKY011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tundra [08/2014 -        ]

Illumination Circuit

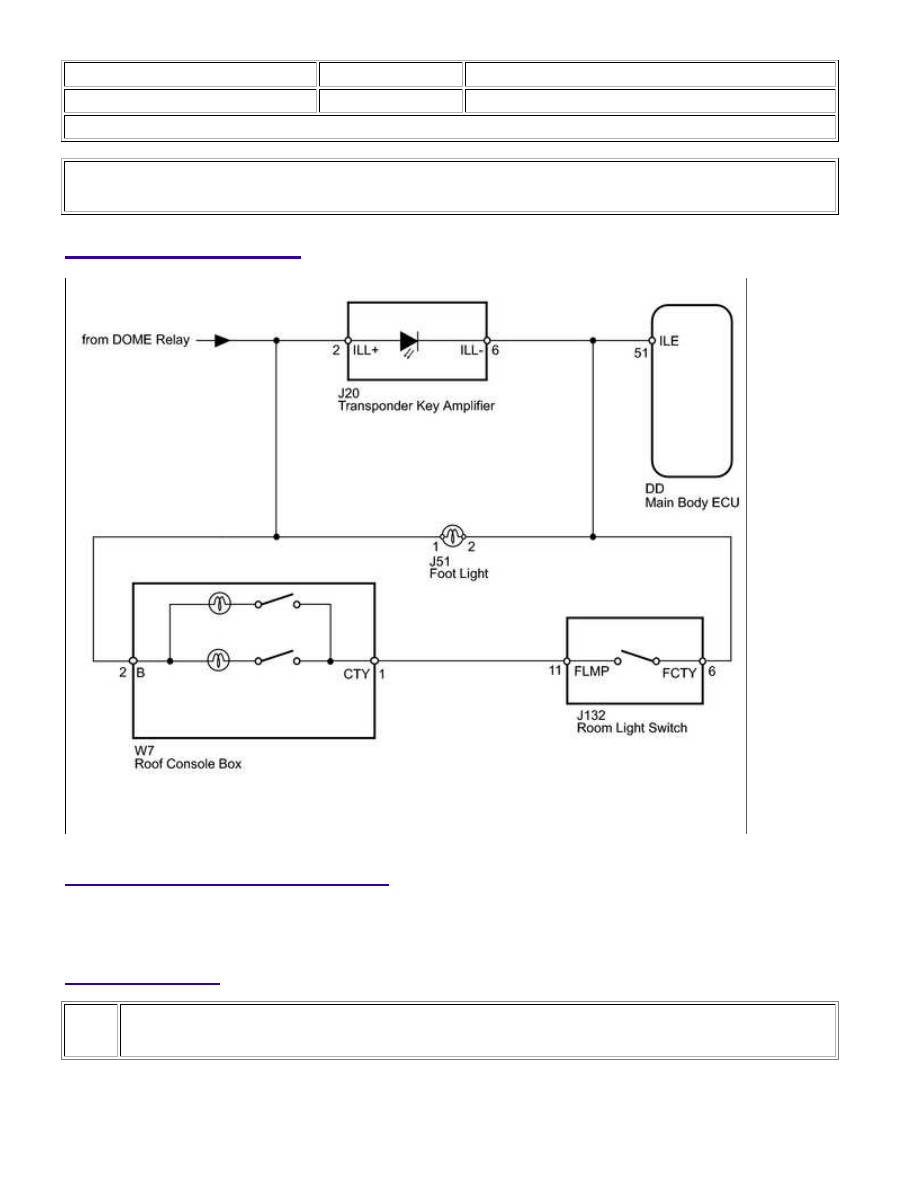

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (ILLUMINATION LIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Relay for Interior Light Auto Cut Function

DOME relay

ON or OFF

-

Result

RESULT

PROCEED TO

OK

A

NG (Only transponder key light does not turn on)

B

NG (Only foot light does not turn on)

C

B

GO TO STEP 2

C

GO TO STEP 4

D

GO TO STEP 6

A

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

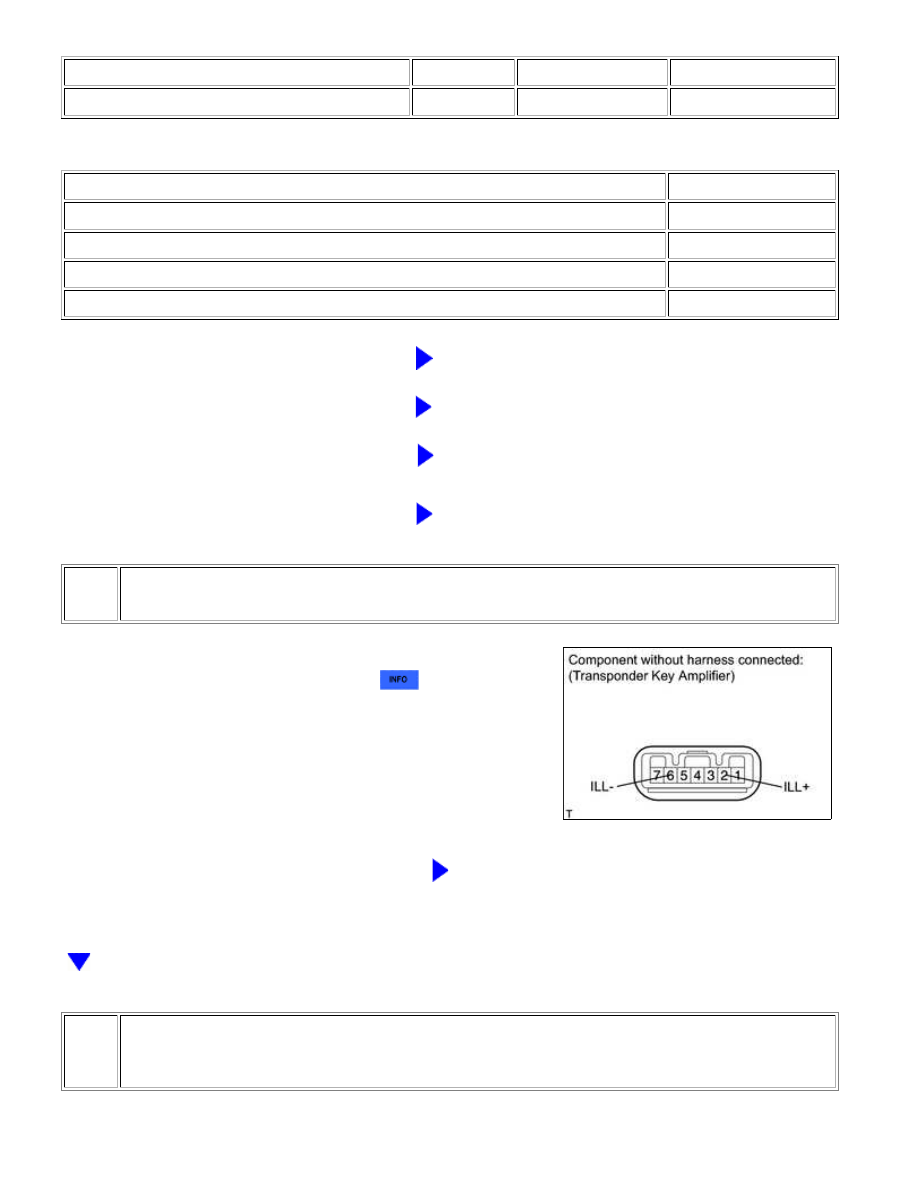

INSPECT TRANSPONDER KEY AMPLIFIER

(a) Remove the transponder key amplifier



.

(b) Connect the battery's positive (+) lead to terminal 2 (ILL+)

and the negative (-) lead to terminal 6 (ILL-), and then check
that the light turns on.

OK:

Transponder key light turns on.

NG

REPLACE TRANSPONDER KEY AMPLIFIER

3.

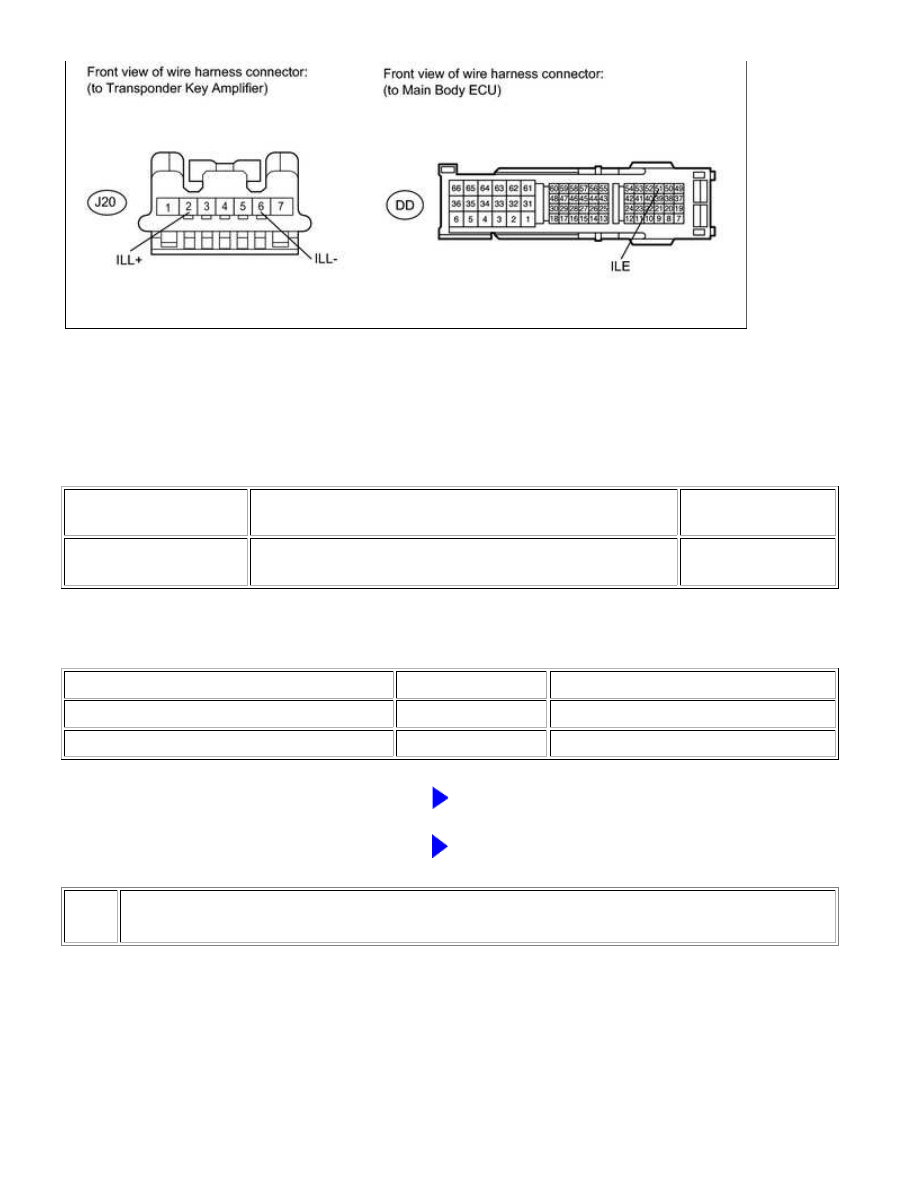

CHECK HARNESS AND CONNECTOR (TRANSPONDER KEY AMPLIFIER - MAIN BODY ECU
AND BATTERY)

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...

(a) Disconnect the J20 amplifier connector.

(b) Disconnect the DD ECU connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J20-2 (ILL+) - Body

ground

Battery saving control (interior light auto cut function) not

operating

11 to 14 V

(d) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J20-6 (ILL-) - DD-51 (ILE)

Always

Below 1 Ω

J20-6 (ILL-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

4.

INSPECT FOOT LIGHT

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...
