(a) Disconnect the DB ECU connector.

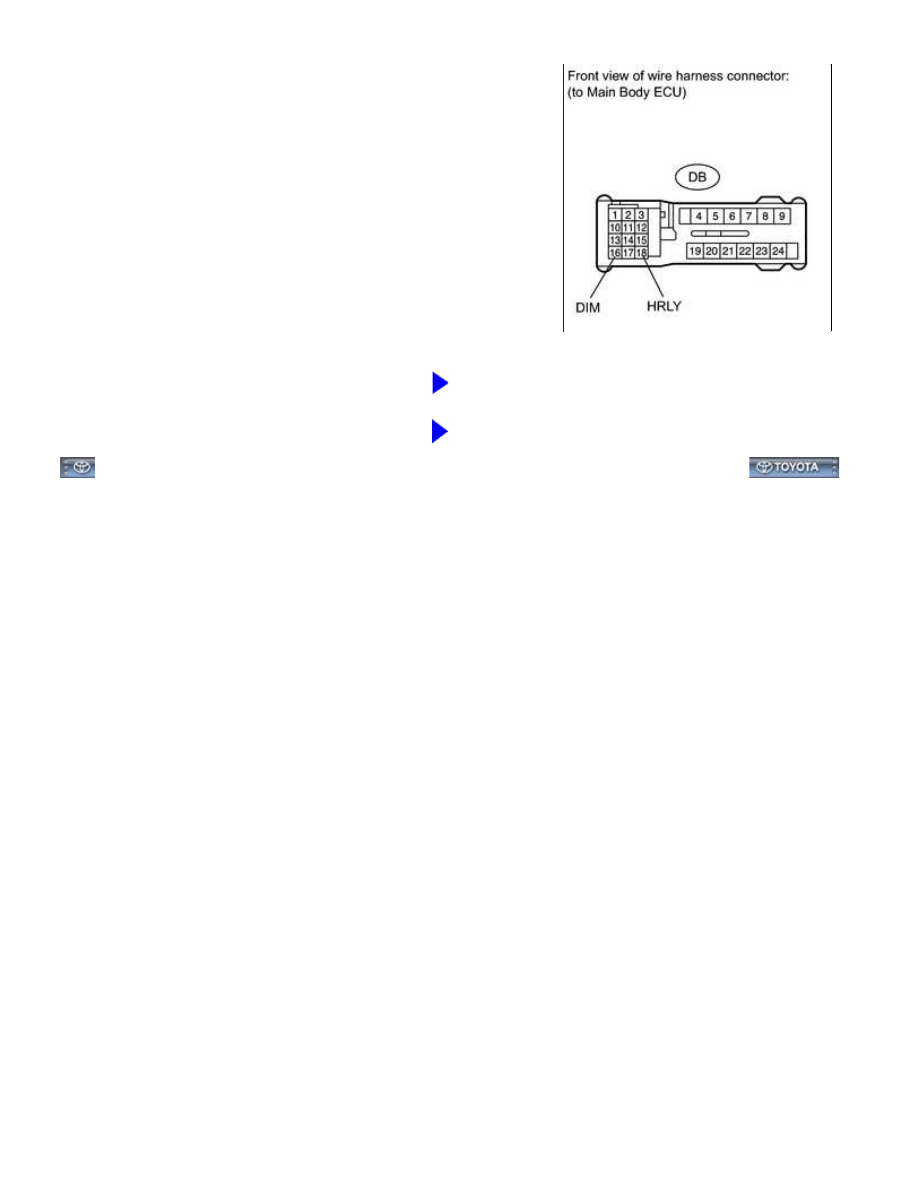

(b) Using a service wire, connect DB-18 (HRLY) and DB-16 (DIM)

on the wire harness side and body ground.

(c) Check that the headlight low beam illuminates.

OK:

Headlight low beam illuminates.

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Headlight Signal Circuit; 2015 MY...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZS002JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 2015 MY Tundra [08/2014 -        ]

Door Courtesy Switch Circuit

DESCRIPTION

The main body ECU receives a door open/closed signal from each door courtesy light switch.

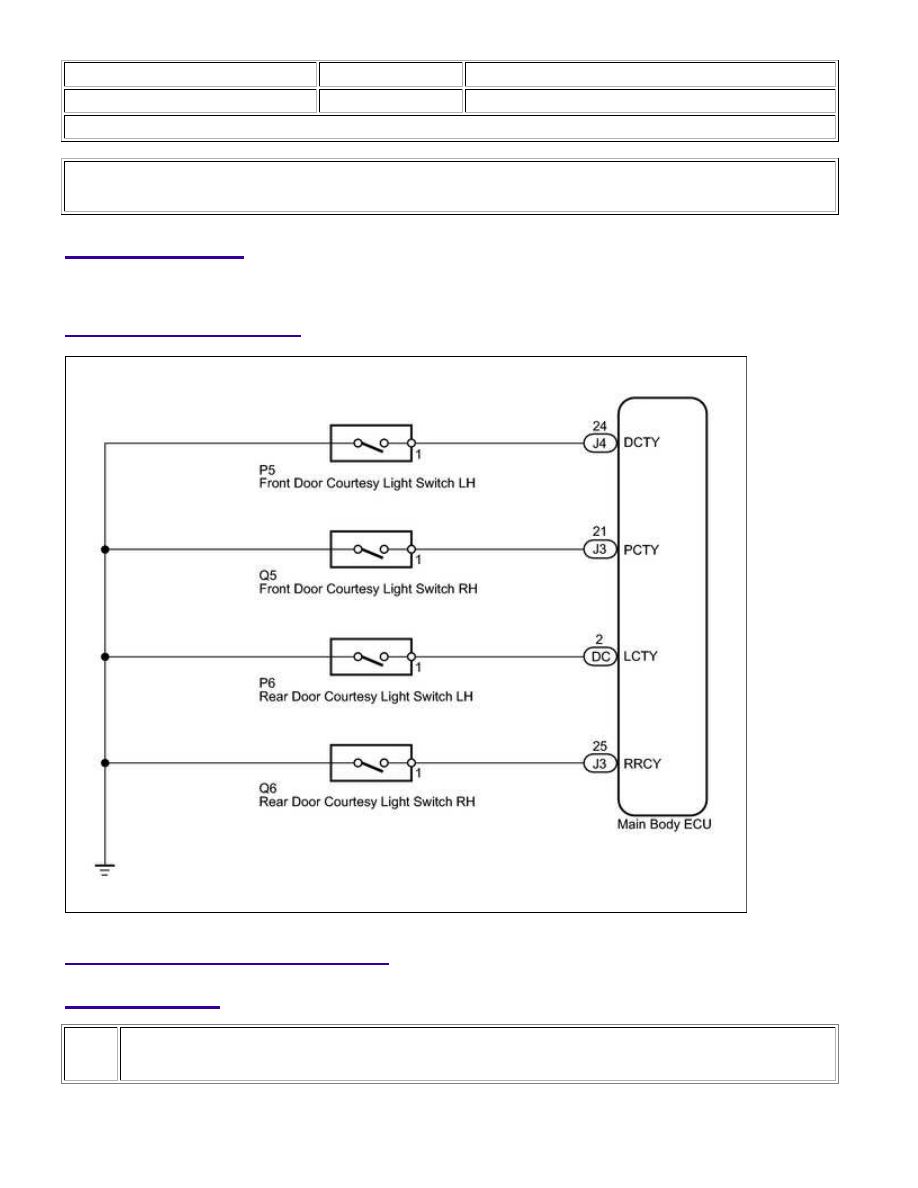

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (DOOR COURTESY LIGHT SWITCH)

(a) Operate the Techstream according to the display and select the "Data List".

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

D Door Courtesy

SW

Front door courtesy light switch LH

signal / ON or OFF

ON: Front door courtesy light

switch LH on

OFF: Front door courtesy light

switch LH off

-

P Door Courtesy

SW

Front door courtesy light switch RH

signal / ON or OFF

ON: Front door courtesy light

switch RH on

OFF: Front door courtesy light

switch RH off

-

RL Door

Courtesy SW

Rear door courtesy light switch LH signal

/ ON or OFF

ON: Rear door courtesy light

switch LH on

OFF: Rear door courtesy light

switch LH off

-

RR Door

Courtesy SW

Rear door courtesy light switch RH

signal / ON or OFF

ON: Rear door courtesy light

switch RH on

OFF: Rear door courtesy light

switch RH off

-

Result

RESULT

PROCEED TO

OK

A

NG (Front door courtesy light switch LH does not operate)

B

NG (Front door courtesy light switch RH does not operate)

C

NG (Rear door courtesy light switch LH does not operate)

D

NG (Rear door courtesy light switch RH does not operate)

E

B

GO TO STEP 2

C

GO TO STEP 4

D

GO TO STEP 6

E

GO TO STEP 8

A

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

INSPECT FRONT DOOR COURTESY LIGHT SWITCH LH

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

OK

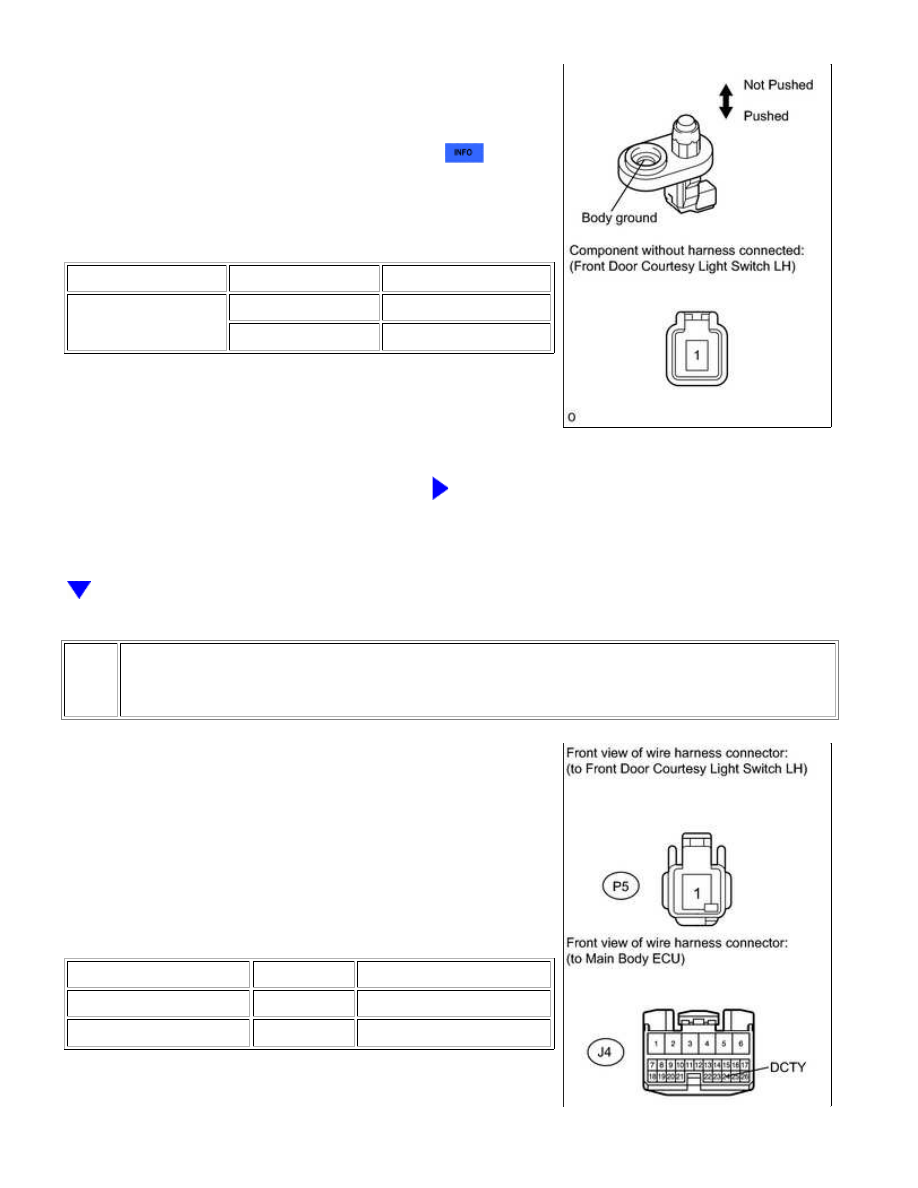

(a) Remove the front door courtesy light switch LH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Body ground

Not pushed

Below 1 Ω

Pushed

10 kΩ or higher

NG

REPLACE FRONT DOOR COURTESY LIGHT SWITCH

LH

3.

CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH LH -
MAIN BODY ECU)

(a) Disconnect the P5 switch connector.

(b) Disconnect the J4 ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P5-1 - J4-24 (DCTY)

Always

Below 1 Ω

P5-1 - Body ground

Always

10 kΩ or higher
