Toyota Tundra (2015 year). Manual - part 2105

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

4.

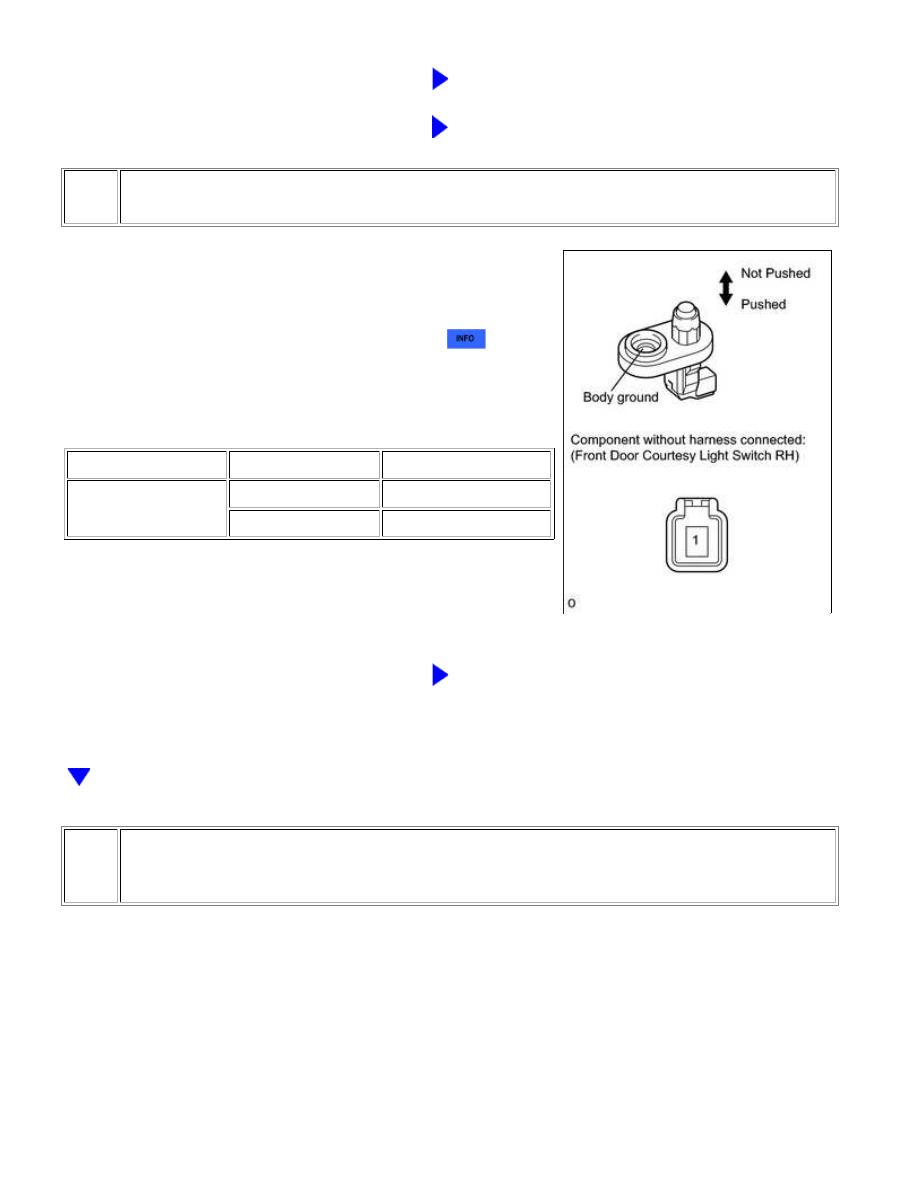

INSPECT FRONT DOOR COURTESY LIGHT SWITCH RH

(a) Remove the front door courtesy light switch RH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Body ground

Not pushed

Below 1 Ω

Pushed

10 kΩ or higher

NG

REPLACE FRONT DOOR COURTESY LIGHT SWITCH

RH

5.

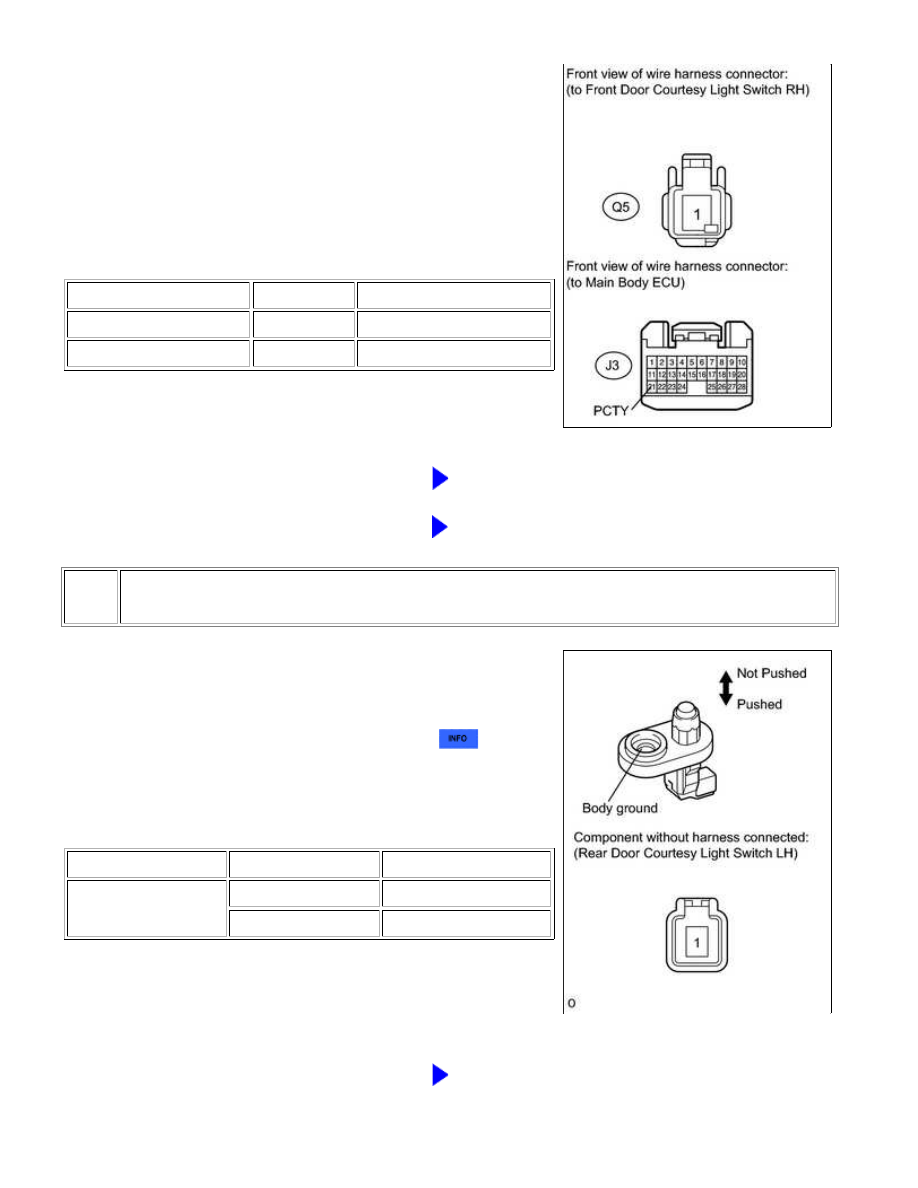

CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH RH -
MAIN BODY ECU)

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

(a) Disconnect the Q5 switch connector.

(b) Disconnect the J3 ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q5-1 - J3-21 (PCTY)

Always

Below 1 Ω

Q5-1 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

6.

INSPECT REAR DOOR COURTESY LIGHT SWITCH LH

(a) Remove the rear door courtesy light switch LH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Body ground

Not pushed

Below 1 Ω

Pushed

10 kΩ or higher

NG

REPLACE REAR DOOR COURTESY LIGHT SWITCH

LH

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

OK

7.

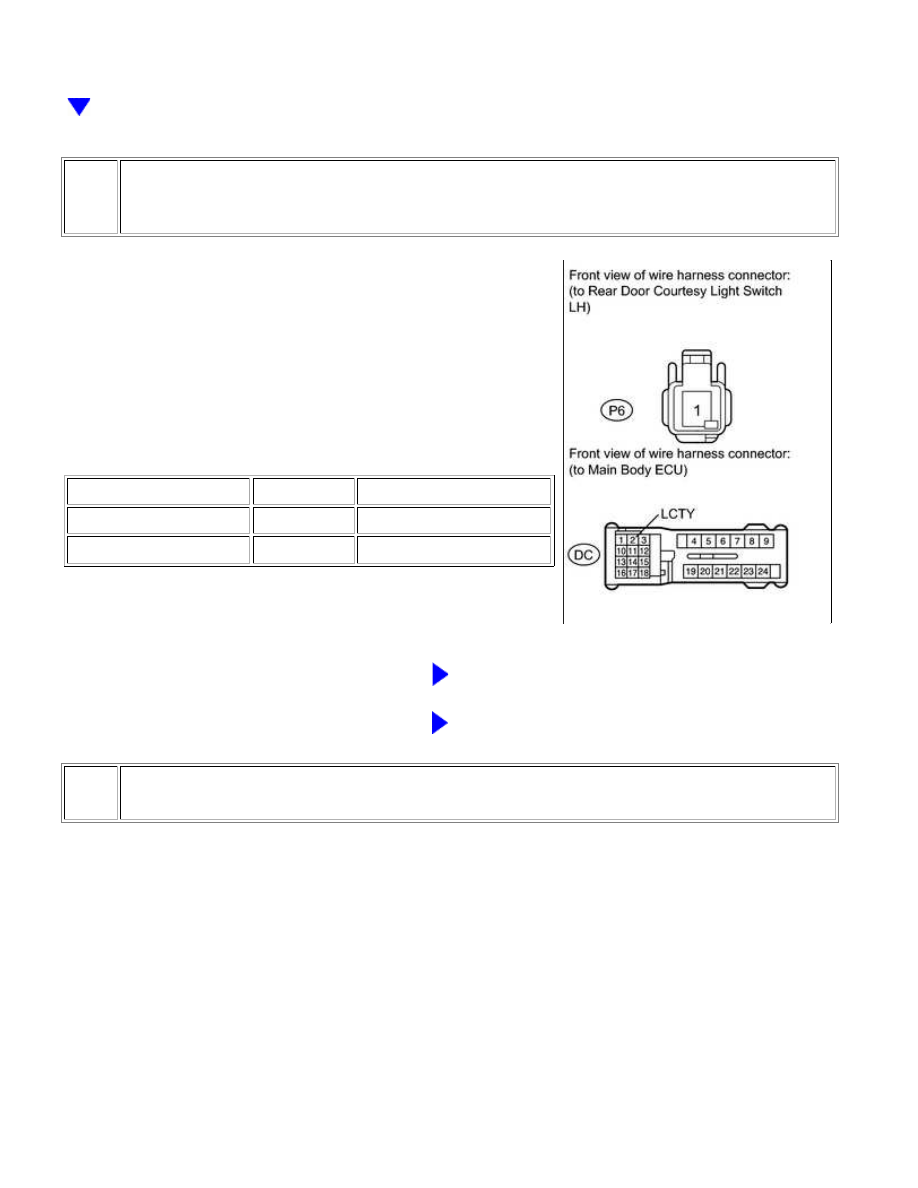

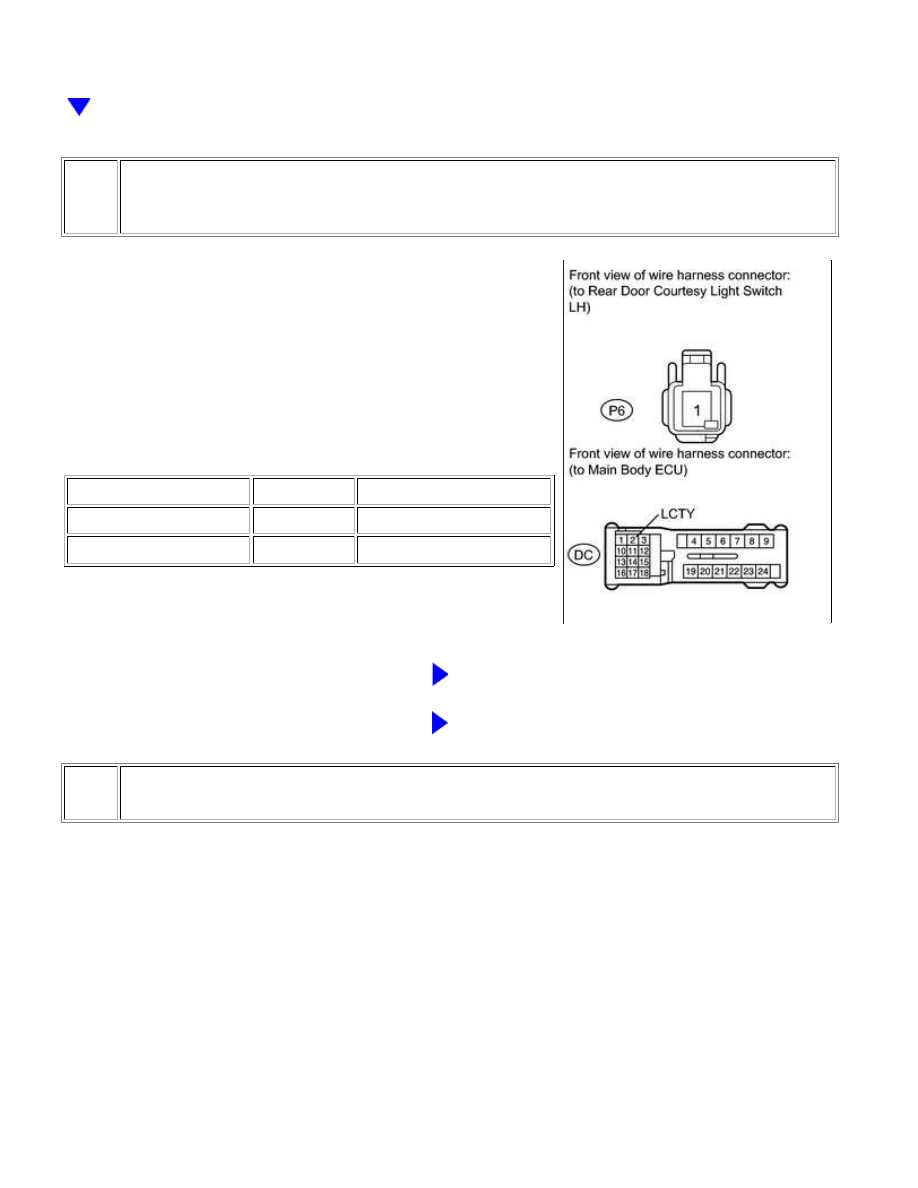

CHECK HARNESS AND CONNECTOR (REAR DOOR COURTESY LIGHT SWITCH LH - MAIN
BODY ECU)

(a) Disconnect the P6 switch connector.

(b) Disconnect the DC ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P6-1 - DC-2 (LCTY)

Always

Below 1 Ω

P6-1 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

8.

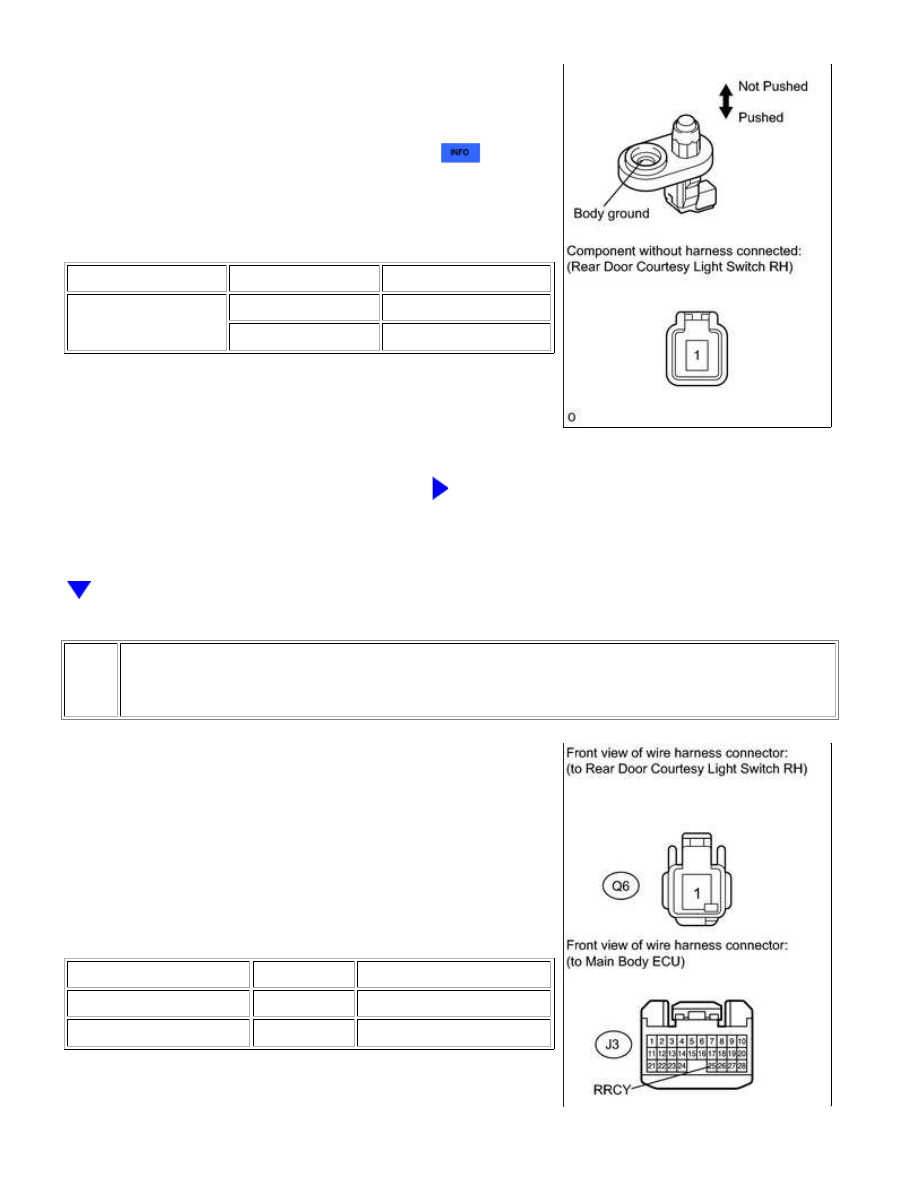

INSPECT REAR DOOR COURTESY LIGHT SWITCH RH

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...

OK

(a) Remove the rear door courtesy light switch RH



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Body ground

Not pushed

Below 1 Ω

Pushed

10 kΩ or higher

NG

REPLACE REAR DOOR COURTESY LIGHT SWITCH

RH

9.

CHECK HARNESS AND CONNECTOR (REAR DOOR COURTESY LIGHT SWITCH RH - MAIN
BODY ECU)

(a) Disconnect the Q6 switch connector.

(b) Disconnect the J3 ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q6-1 - J3-25 (RRCY)

Always

Below 1 Ω

Q6-1 - Body ground

Always

10 kΩ or higher

LIGHTING: LIGHTING SYSTEM: Door Courtesy Switch Circuit; 201...
