Toyota Tundra (2015 year). Manual - part 2107

OK

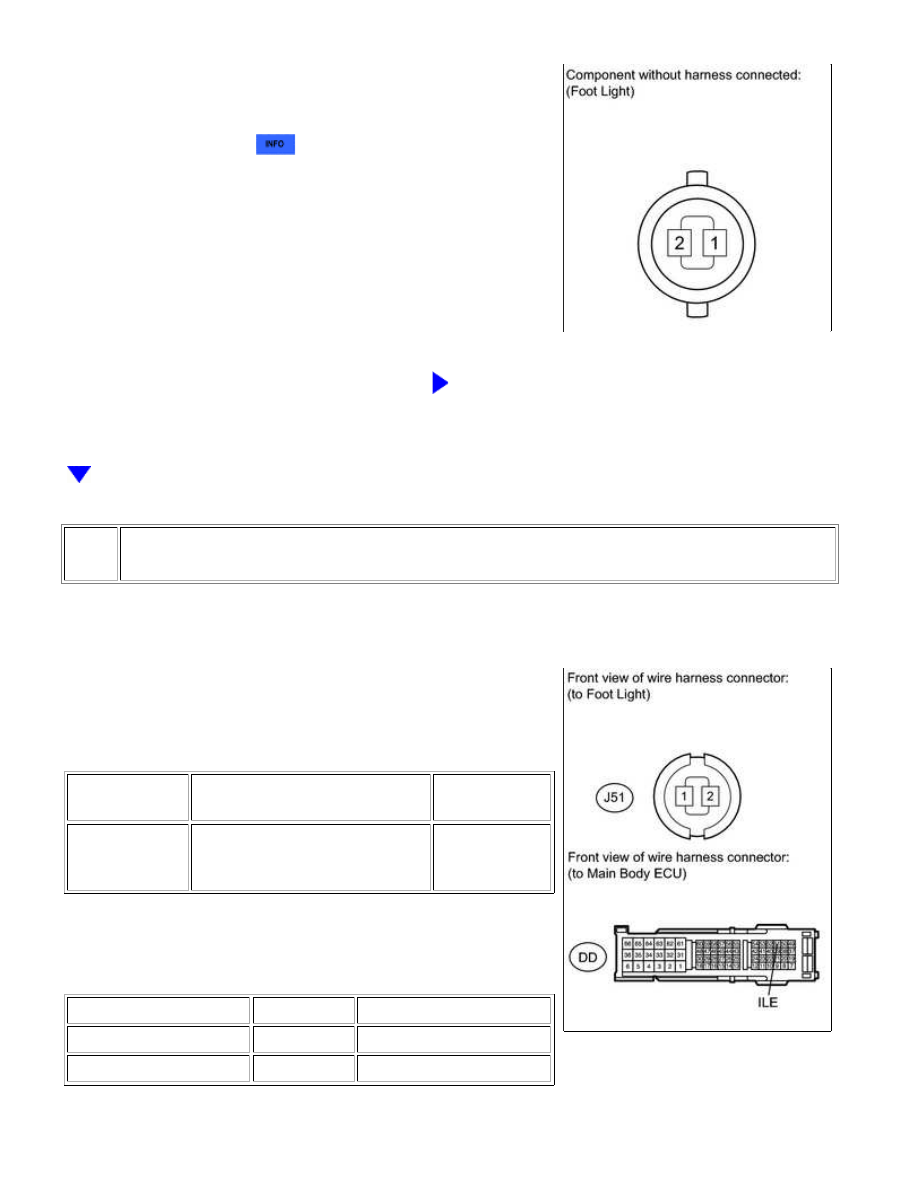

(a) Remove the foot light



.

(b) Connect the battery's positive (+) lead to terminal 2 and the

negative (-) lead to terminal 1, and then check that the light
turns on.

OK:

Foot light turns on.

NG

REPLACE FOOT LIGHT

5.

CHECK HARNESS AND CONNECTOR (FOOT LIGHT - MAIN BODY ECU AND BATTERY)

(a) Disconnect the J51 light connector.

(b) Disconnect the DD ECU connector.

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

J51-1 - Body

ground

Battery saving control (interior

light auto cut function) not

operating

11 to 14 V

(d) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J51-2 - DD-51 (ILE)

Always

Below 1 Ω

J51-2 - Body ground

Always

10 kΩ or higher

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

6.

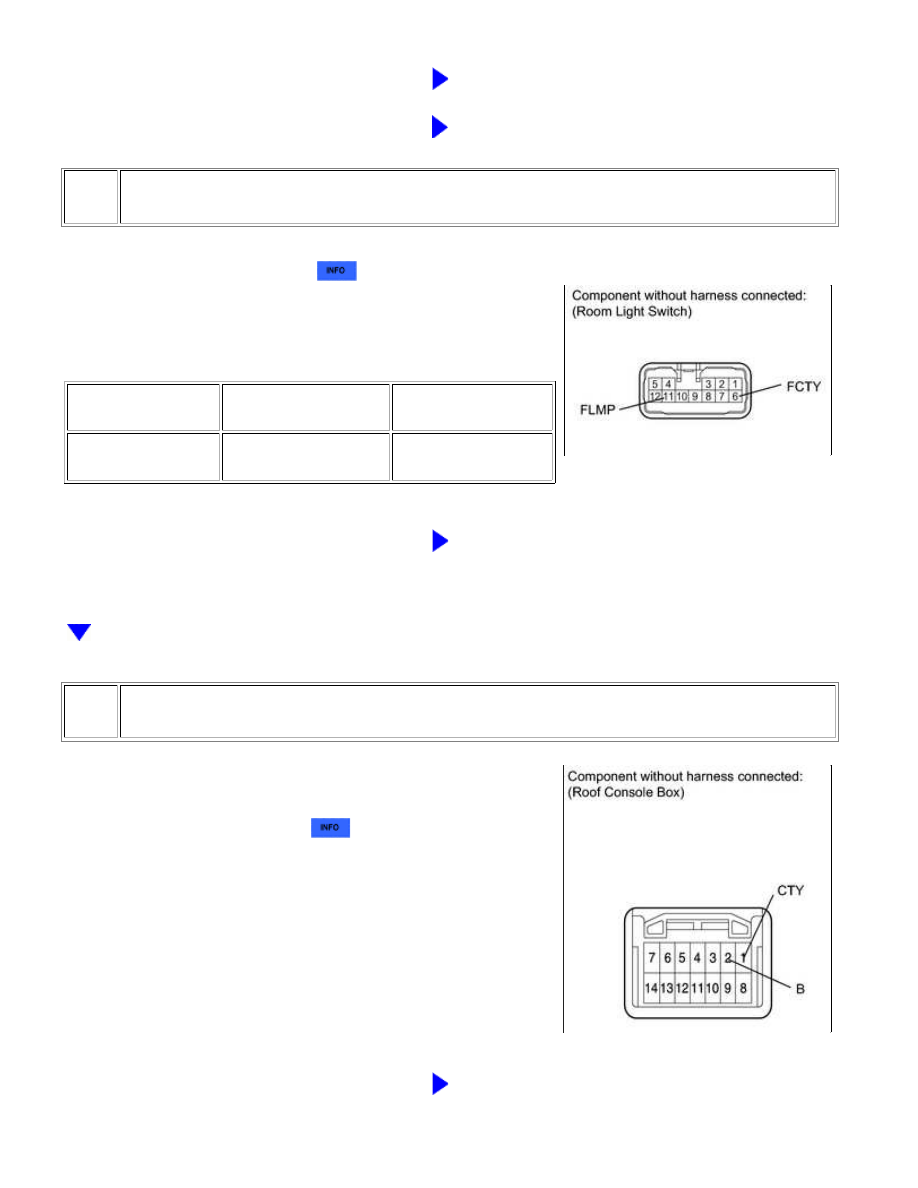

INSPECT ROOM LIGHT SWITCH

(a) Remove the room light switch



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (FCTY) - 11 (FLMP)

Room light switch

DOOR

Below 1 Ω

NG

REPLACE ROOM LIGHT SWITCH

7.

INSPECT ROOF CONSOLE BOX ASSEMBLY

.

the negative (-) lead to terminal 1 (CTY), and then check that
the light turns on.

OK:

Map light turns on.

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...

OK

8.

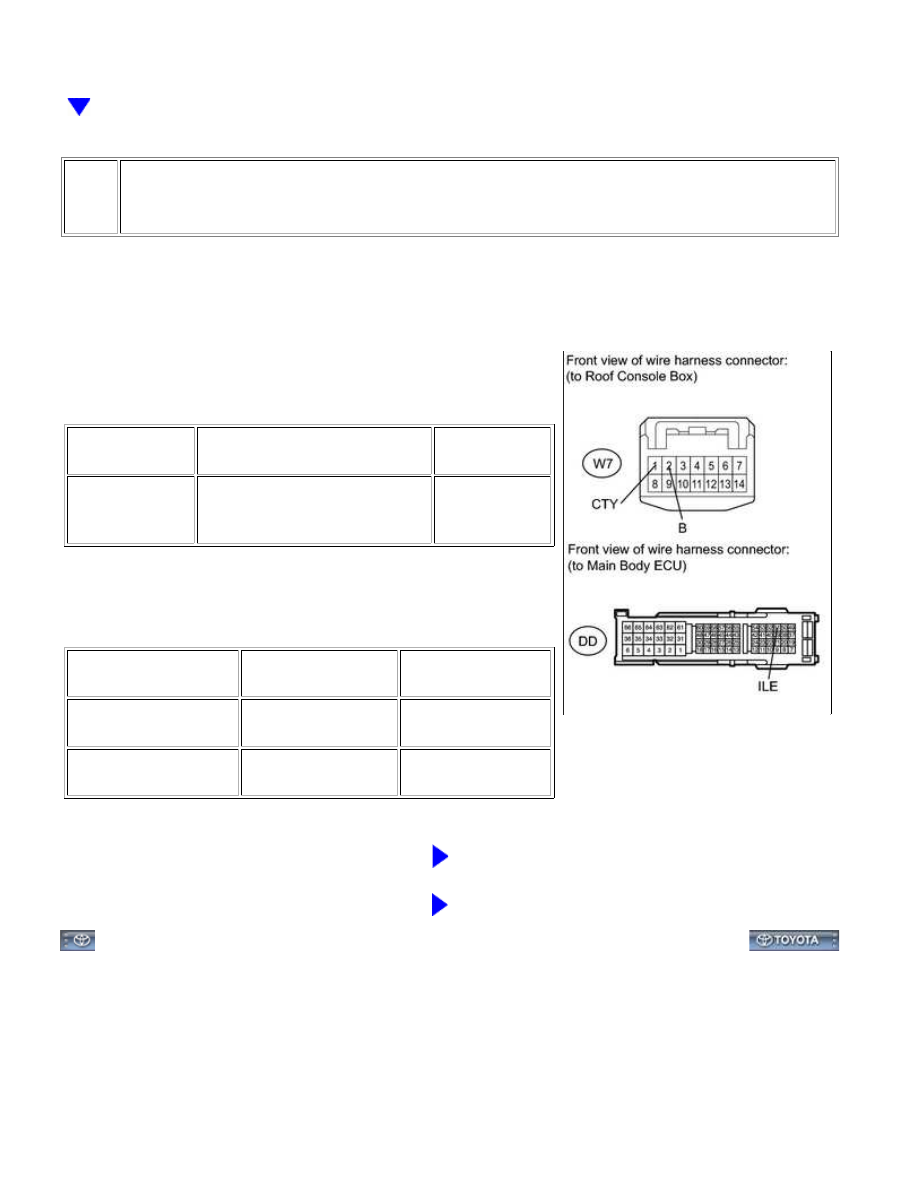

CHECK HARNESS AND CONNECTOR (ROOF CONSOLE BOX - MAIN BODY ECU AND
BATTERY)

(a) Disconnect the W7 box connector.

(b) Disconnect the DD ECU connector.

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

W7-2 (B) - Body

ground

Battery saving control (interior

light auto cut function) not

operating

11 to 14 V

(d) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

W7-1 (CTY) - DD-51

(ILE)

Room light switch

DOOR

Below 1 Ω

W7-1 (CTY) - Body

ground

Room light switch

DOOR

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Illumination Circuit; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WL8027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tundra [08/2014 -        ]

Cargo Light Circuit

DESCRIPTION

The main body ECU receives a cargo light information signal from the cargo light switch and door courtesy light

switch, and illuminates the cargo light.

WIRING DIAGRAM

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...
