Toyota Tundra (2015 year). Manual - part 2111

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VEN009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: STOP LIGHT SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

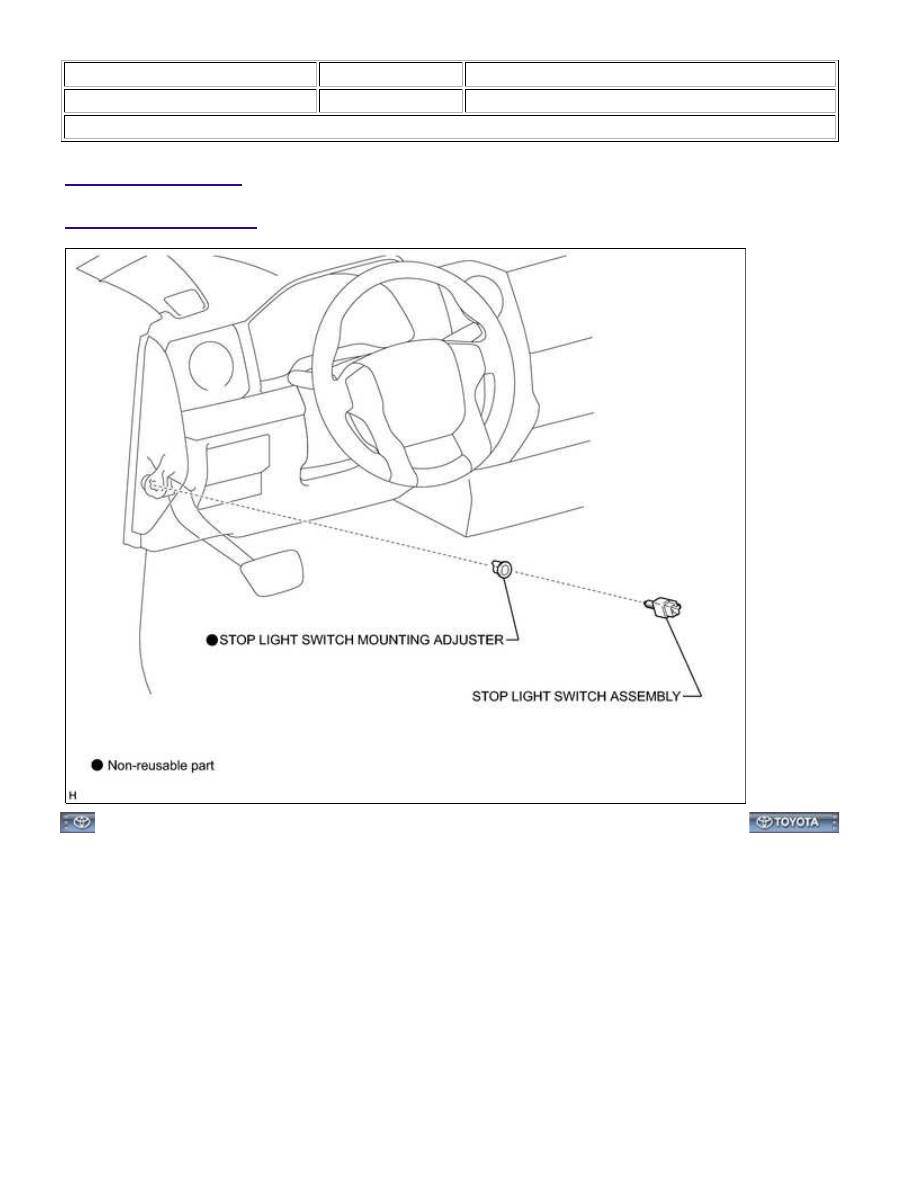

COMPONENTS

ILLUSTRATION

LIGHTING: STOP LIGHT SWITCH: COMPONENTS; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VEO009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: STOP LIGHT SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

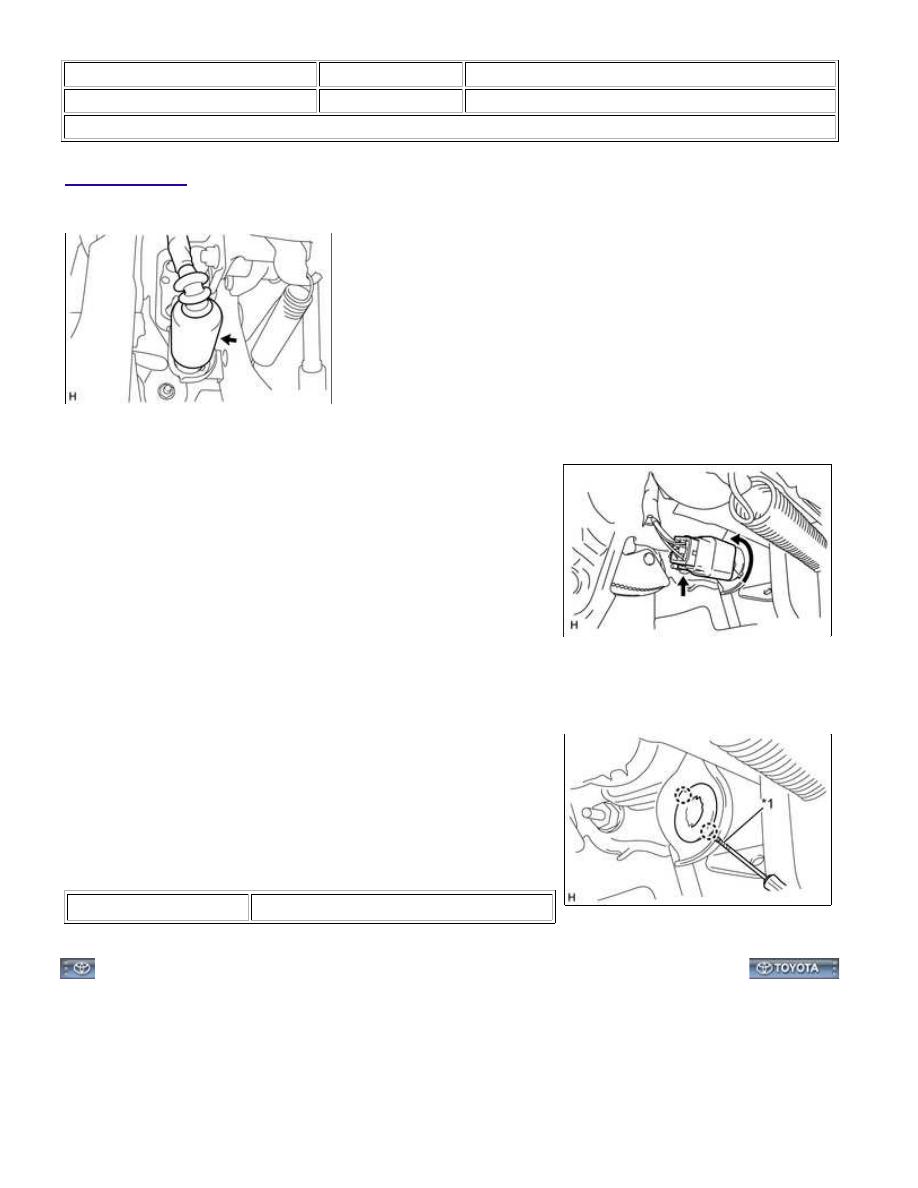

REMOVAL

1. REMOVE STOP LIGHT SWITCH ASSEMBLY

(a) Partially remove the stop light switch cover.

(b) Disconnect the connector.

(c) Turn the stop light switch assembly counterclockwise and remove the stop light switch assembly.

2. REMOVE STOP LIGHT SWITCH MOUNTING ADJUSTER

(a) Using a screwdriver, detach the 2 claws and remove the stop

light switch mounting adjuster.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Tape

LIGHTING: STOP LIGHT SWITCH: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VEM00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: STOP LIGHT SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

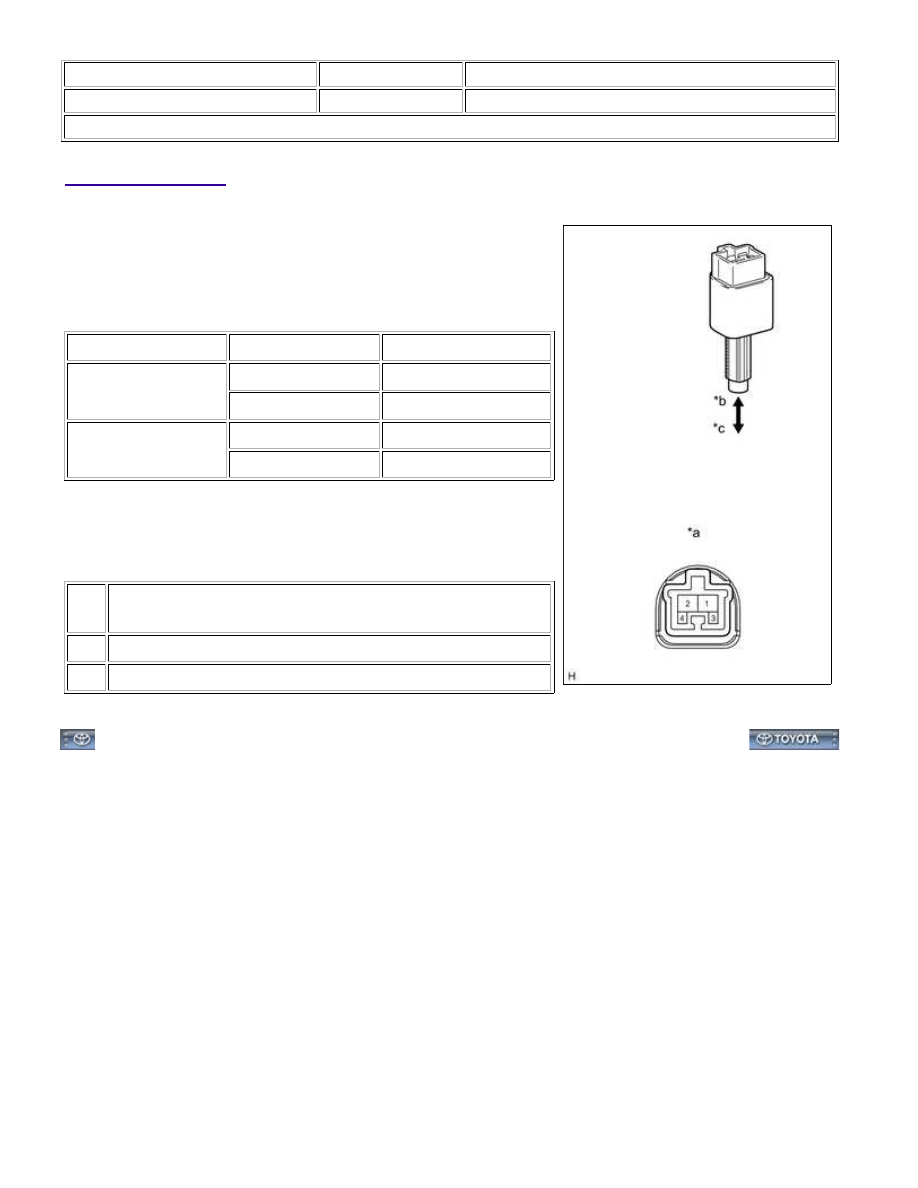

INSPECTION

1. INSPECT STOP LIGHT SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - 2

Pushed

10 kΩ or higher

Not pushed

Below 1 Ω

3 - 4

Pushed

Below 1 Ω

Not pushed

10 kΩ or higher

If the result is not as specified, replace the stop light switch

assembly.

Text in Illustration

*a

Component without harness connected

(Stop Light Switch Assembly)

*b

Pushed

*c

Not pushed

LIGHTING: STOP LIGHT SWITCH: INSPECTION; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VEL009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: STOP LIGHT SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

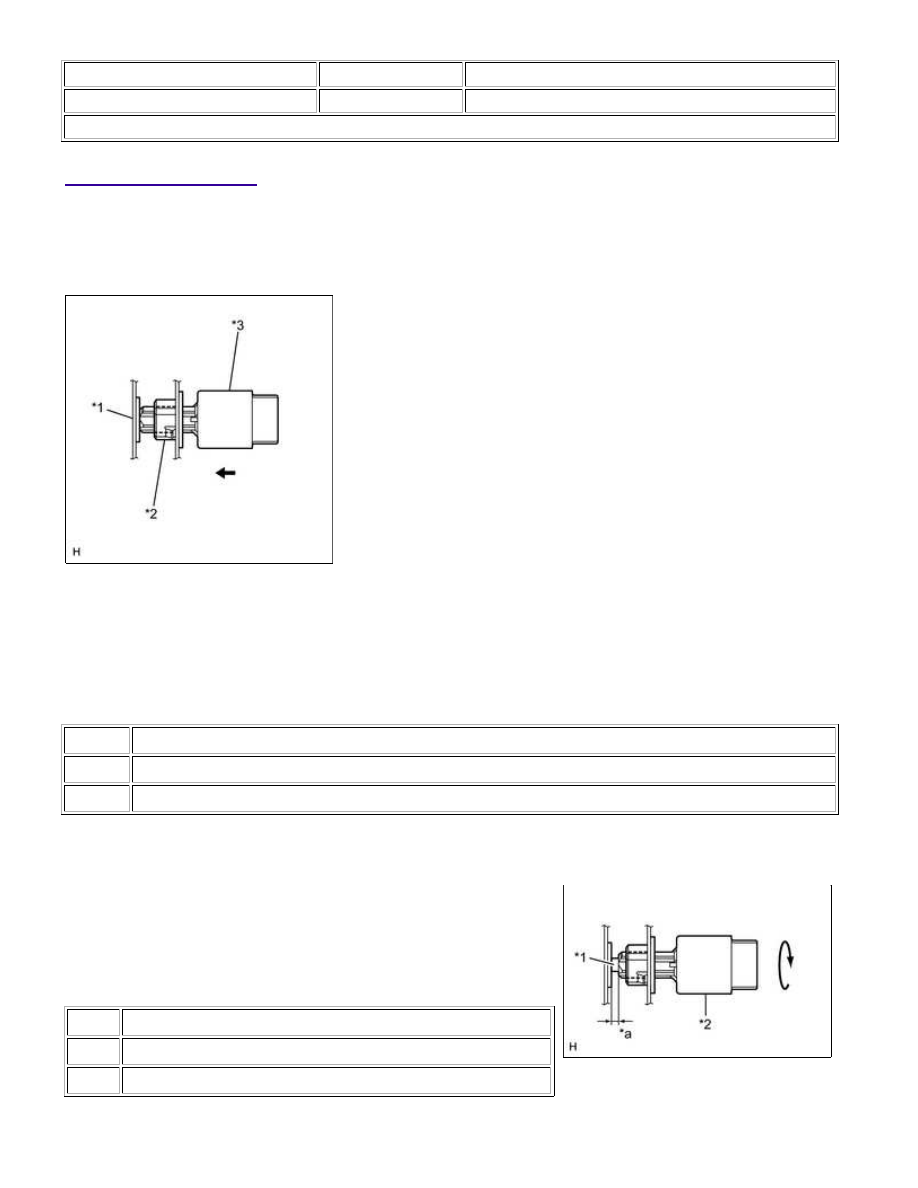

INSTALLATION

1. INSTALL STOP LIGHT SWITCH MOUNTING ADJUSTER

(a) Attach the 2 claws to install a new stop light switch mounting adjuster.

2. INSTALL STOP LIGHT SWITCH ASSEMBLY

(a) Install the stop light switch assembly to the stop light switch mounting adjuster until the switch body

slightly touches the brake pedal.

NOTICE:

Do not depress the brake pedal.

Text in Illustration

*1

Brake Pedal

*2

Stop Light Switch Mounting Adjuster

*3

Stop Light Switch Assembly

(b) Rotate the stop light switch assembly clockwise so that the

clearance is between 1.5 and 2.5 mm (0.0590 and 0.0984 in.)

as shown in the illustration.

NOTICE:

Do not depress the brake pedal.

Text in Illustration

*1

Shaft

*2

Stop Light Switch Assembly

*a

1.5 to 2.5 mm

LIGHTING: STOP LIGHT SWITCH: INSTALLATION; 2015 MY Tund...
