Title: MIRROR: OUTER MIRROR SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

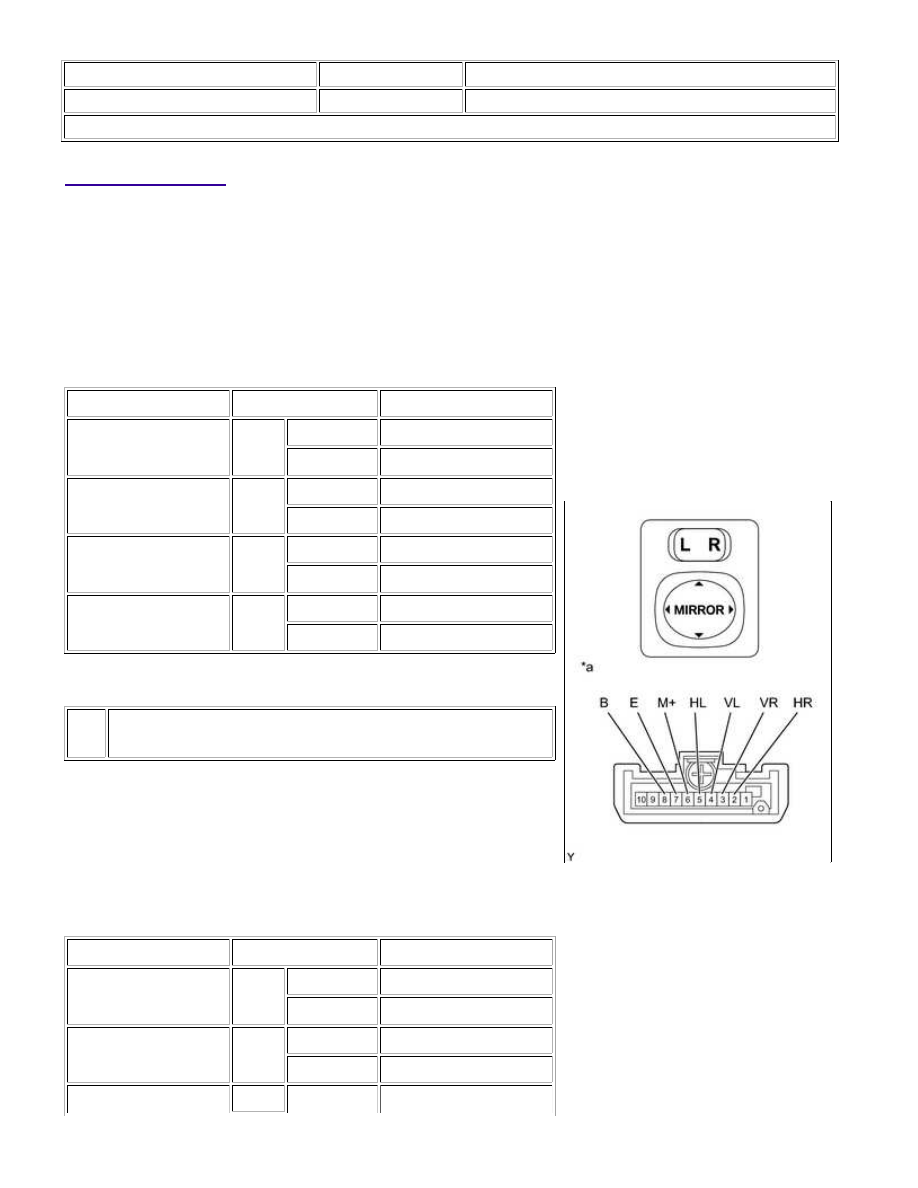

1. INSPECT OUTER MIRROR SWITCH ASSEMBLY (w/o Retract Mirror)

(a) Check the resistance.

(1) Select "L" on the left/right adjustment switch.

(2) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (VL) - 8 (B)

6 (M+) - 7 (E)

UP

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

4 (VL) - 7 (E)

6 (M+) - 8 (B)

DOWN

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

5 (HL) - 8 (B)

6 (M+) - 7 (E)

LEFT

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

5 (HL) - 7 (E)

6 (M+) - 8 (B)

RIGHT

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Outer Mirror Switch Assembly)

If the result is not as specified, replace the outer mirror

switch assembly.

(3) Select "R" on the left/right adjustment switch.

(4) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (VR) - 8 (B)

6 (M+) - 7 (E)

UP

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

3 (VR) - 7 (E)

6 (M+) - 8 (B)

DOWN

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

2 (HR) - 8 (B)

LEFT

Pressed

Below 1 Ω

MIRROR: OUTER MIRROR SWITCH: INSPECTION; 2015 MY Tundr...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

6 (M+) - 7 (E)

Not pressed 10 kΩ or higher

2 (HR) - 7 (E)

6 (M+) - 8 (B)

RIGHT

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

If the result is not as specified, replace the outer mirror

switch assembly.

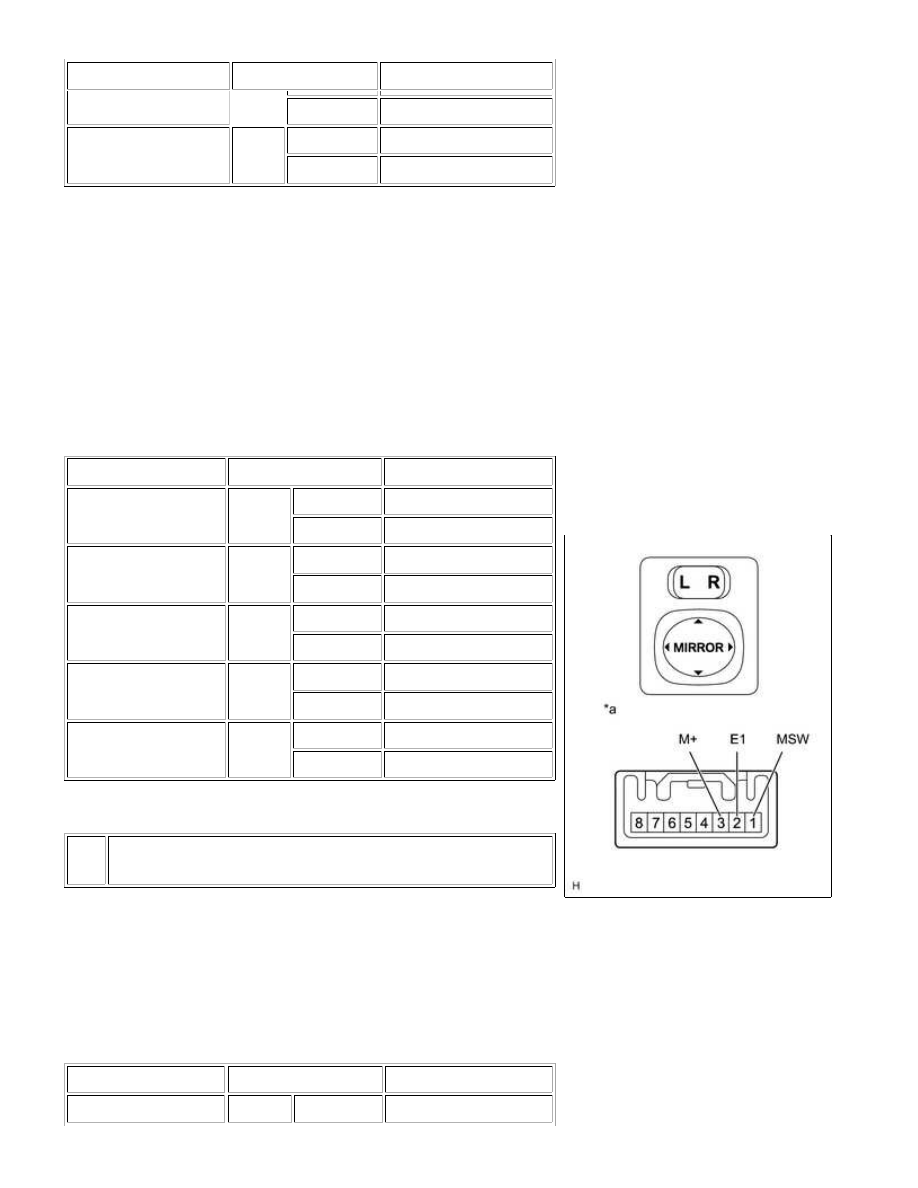

2. INSPECT OUTER MIRROR SWITCH ASSEMBLY (w/o Retract Mirror, w/ Memory)

(a) Inspect the outer mirror switch assembly.

(1) Select "L" on the left/right adjustment switch.

(2) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (M+) - 2 (E1)

UP

Pressed

100 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

DOWN

Pressed

470 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

LEFT

Pressed

800 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

RIGHT

Pressed

250 Ω

Not pressed 10 kΩ or higher

1 (MSW) - 2 (E1)

L switch

Pressed

100 Ω

Not pressed 10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Outer Mirror Switch Assembly)

If the result is not as specified, replace the outer mirror

switch assembly.

(3) Select "R" on the left/right adjustment switch.

(4) Using an ohmmeter, measure the resistance and check the

results in accordance with the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (M+) - 2 (E1)

UP

Pressed

100 Ω

MIRROR: OUTER MIRROR SWITCH: INSPECTION; 2015 MY Tundr...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

DOWN

Pressed

470 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

LEFT

Pressed

800 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

RIGHT

Pressed

250 Ω

Not pressed 10 kΩ or higher

1 (MSW) - 2 (E1)

R switch

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

If the result is not as specified, replace the outer mirror

switch assembly.

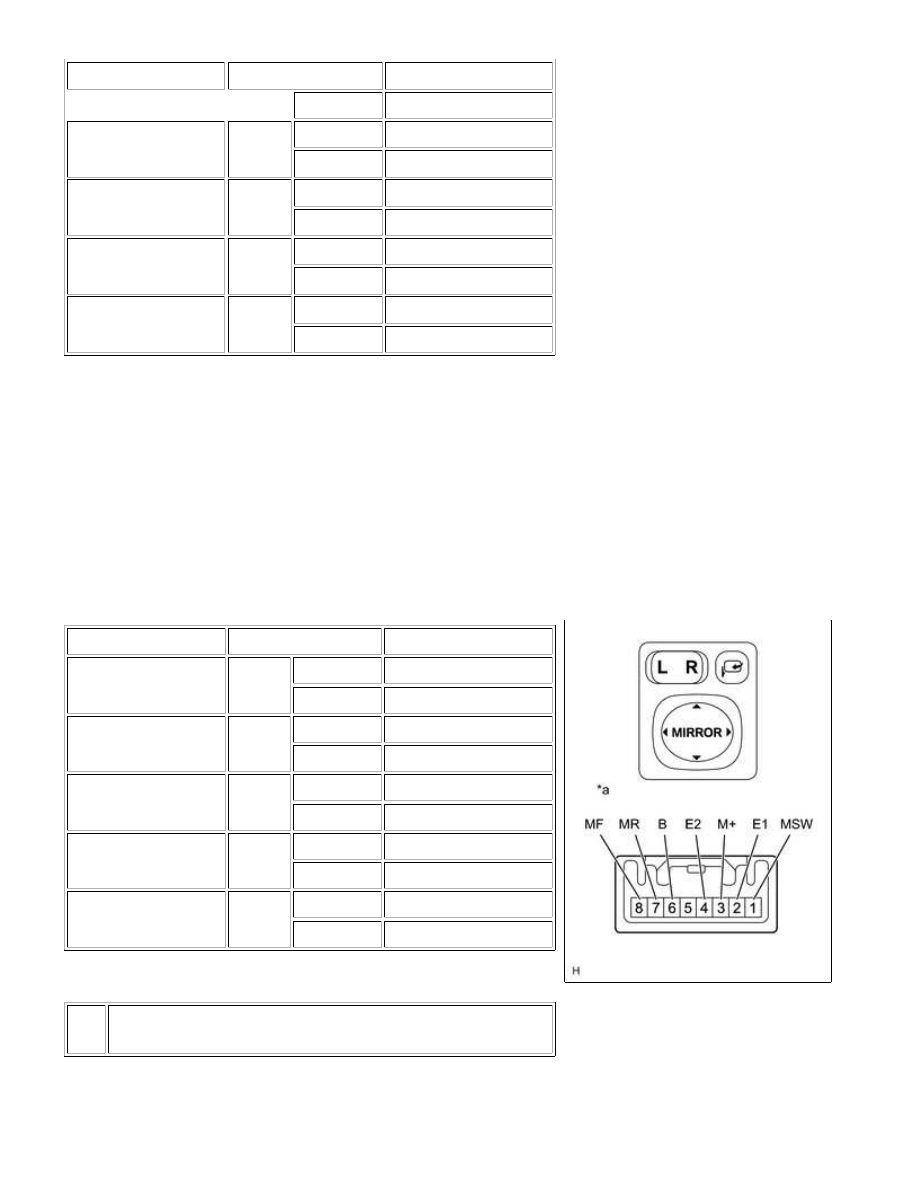

3. INSPECT OUTER MIRROR SWITCH ASSEMBLY (w/ Retract Mirror)

(a) Inspect the outer mirror switch assembly.

(1) Select "L" on the left/right adjustment switch.

(2) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (M+) - 2 (E1)

UP

Pressed

100 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

DOWN

Pressed

470 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

LEFT

Pressed

800 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

RIGHT

Pressed

250 Ω

Not pressed 10 kΩ or higher

1 (MSW) - 2 (E1)

L switch

Pressed

100 Ω

Not pressed 10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Outer Mirror Switch Assembly)

If the result is not as specified, replace the outer mirror

switch assembly.

MIRROR: OUTER MIRROR SWITCH: INSPECTION; 2015 MY Tundr...

(3) Select "R" on the left/right adjustment switch.

(4) Using an ohmmeter, measure the resistance and check the

results in accordance with the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (M+) - 2 (E1)

UP

Pressed

100 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

DOWN

Pressed

470 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

LEFT

Pressed

800 Ω

Not pressed 10 kΩ or higher

3 (M+) - 2 (E1)

RIGHT

Pressed

250 Ω

Not pressed 10 kΩ or higher

1 (MSW) - 2 (E1)

R switch

Pressed

Below 1 Ω

Not pressed 10 kΩ or higher

If the result is not as specified, replace the outer mirror

switch assembly.

(b) Inspect the retract switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

6 (B) - 7 (MR)

8 (MF) - 4 (E2)

Pressed

(Retracts)

Below 1 Ω

Not pressed

10 kΩ or higher

6 (B) - 8 (MF)

4 (E2) - 7 (MR)

Pressed

(Driving position)

Below 1 Ω

Not pressed

10 kΩ or higher

If the result is not as specified, replace the outer mirror switch assembly.
