10. REMOVE SIDE TURN SIGNAL LIGHT LENS (for Extended Type)

11. REMOVE OUTER MIRROR COVER LH (for Extended

Type)

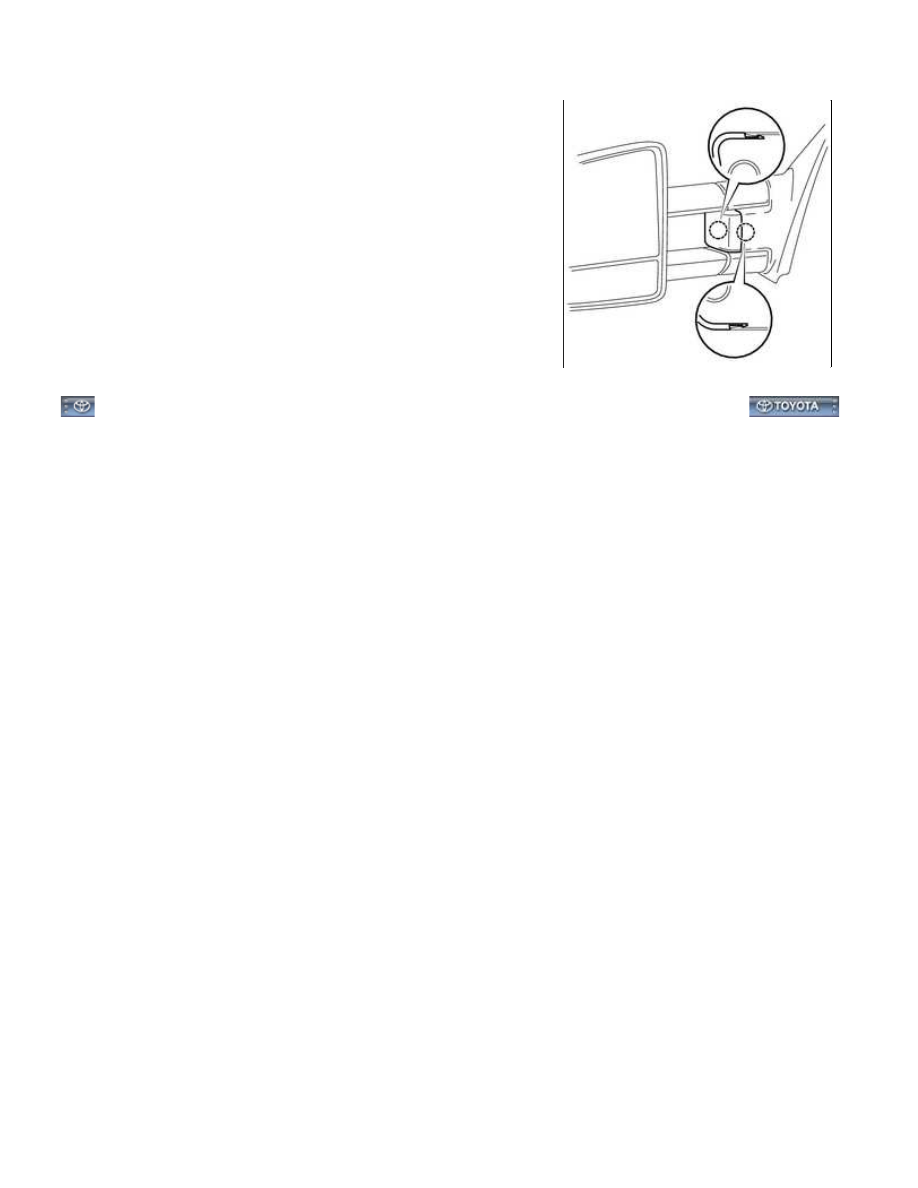

(a) Detach the 2 claws and remove the outer mirror cover LH.

MIRROR: OUTER REAR VIEW MIRROR: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000W1N043X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY LH (for Standard)

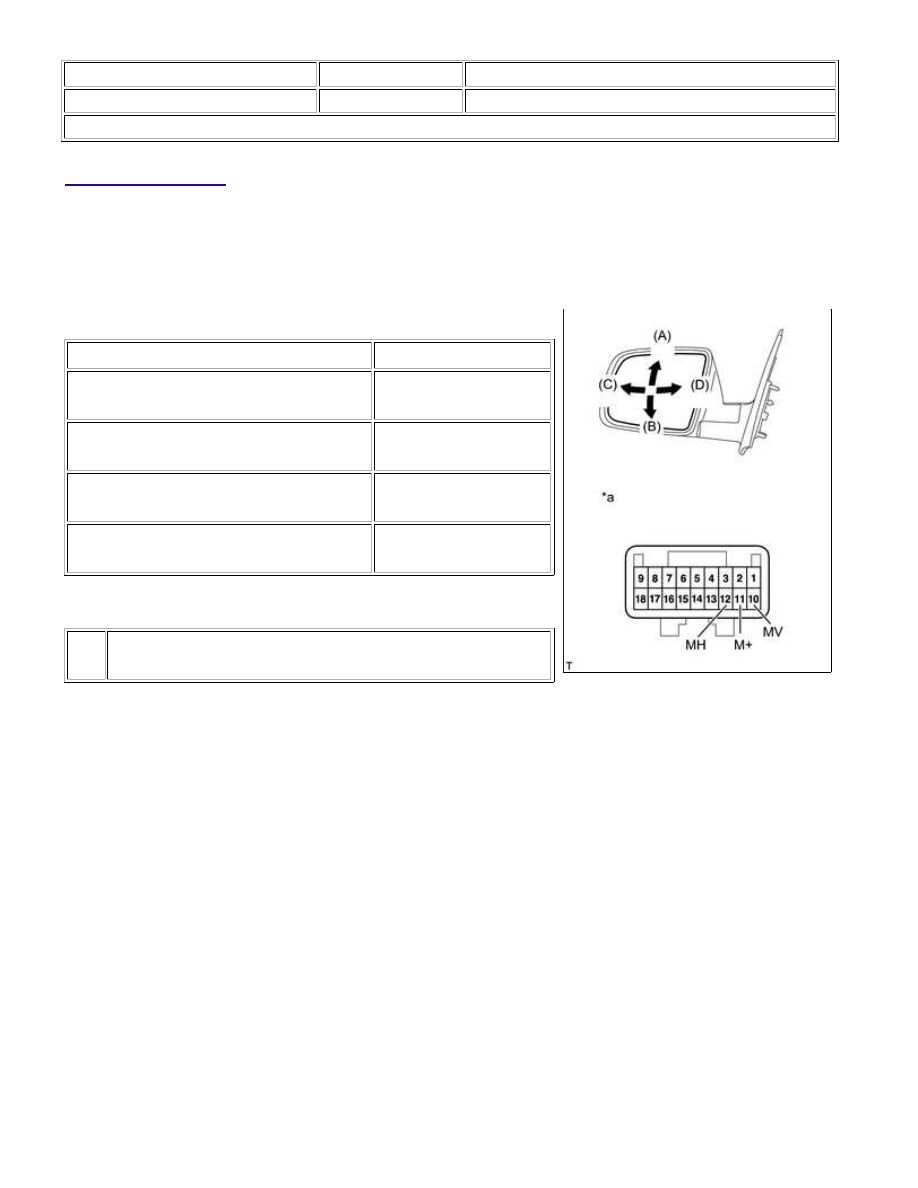

(a) Check the outer mirror motor operation.

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 10 (MV)
Battery negative (-) → Terminal 11 (M+)

Turns upward (A)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 10 (MV)

Turns downward (B)

Battery positive (+) → Terminal 12 (MH)
Battery negative (-) → Terminal 11 (M+)

Turns left (C)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 12 (MH)

Turns right (D)

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

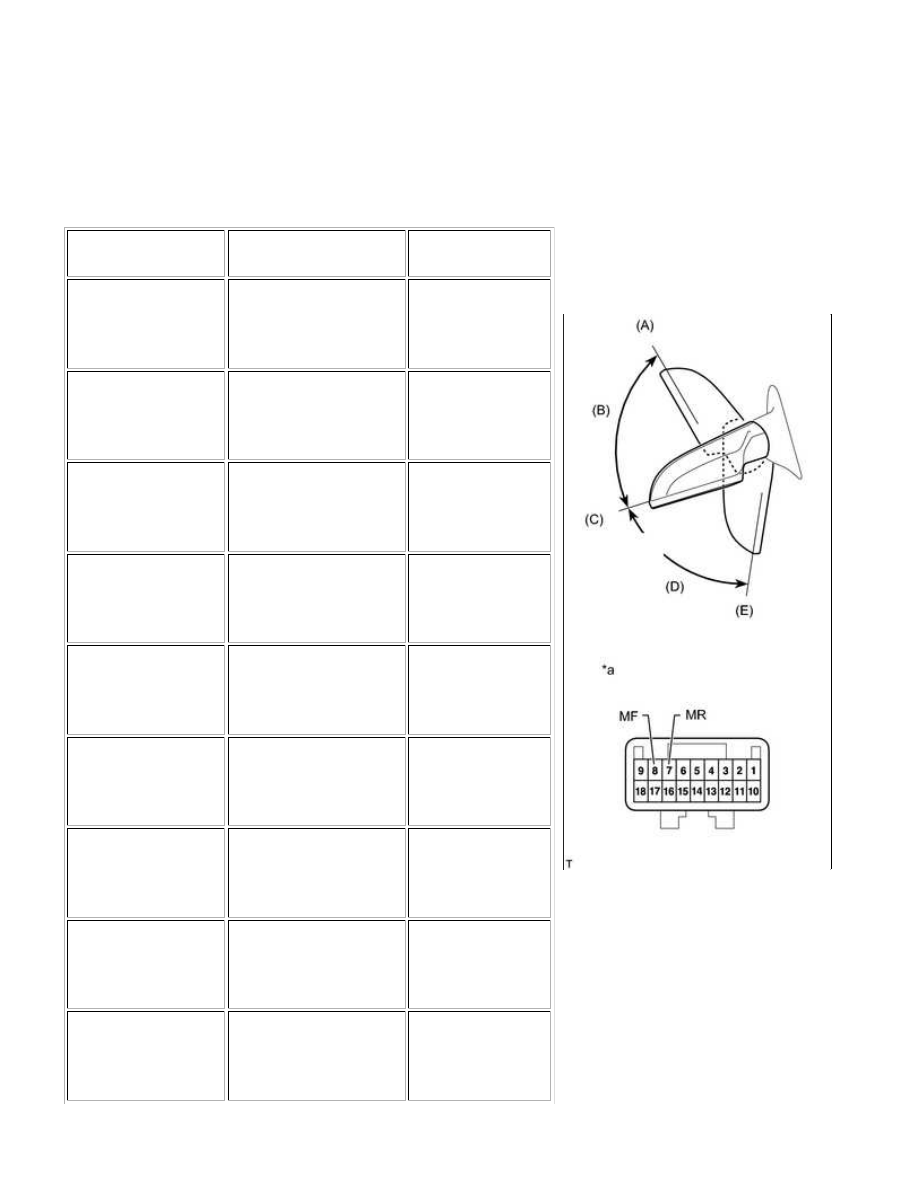

(b) w/ Retract Mirror:

Check the retractable mirror's movement.

(1) For each position: Disconnect the battery, set the mirror

position by hand, connect the battery, and check the

retractable mirror's movement.

OK:

MEASUREMENT

CONDITION

MIRROR POSITION

SPECIFIED

CONDITION

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Forward position (A)

Moves from (A) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Forward position (A)

Does not move

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Position between

forward position (A) and

driving position (C)

Moves from (B) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Position between

forward position (A) and

driving position (C)

Moves from (B) to

forward position (A)

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Driving position (C)

Moves from (C) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Driving position (C)

Does not move

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Position between driving

position (C) and

retracted position (E)

Moves from (D) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Position between driving

position (C) and

retracted position (E)

Moves from (D) to

driving position (C)

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Retracted position (E)

Does not move

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

MEASUREMENT

CONDITION

MIRROR POSITION

SPECIFIED

CONDITION

Battery positive (+)

→ Terminal 8 (MF)
Battery negative (-)

→ Terminal 7 (MR)

Retracted position (E)

Moves from (E) to

driving position (C)

NOTICE:

Disconnect and reconnect the battery between each mirror
position check.

Do not apply battery voltage when moving the mirror by hand
into each mirror position.

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.

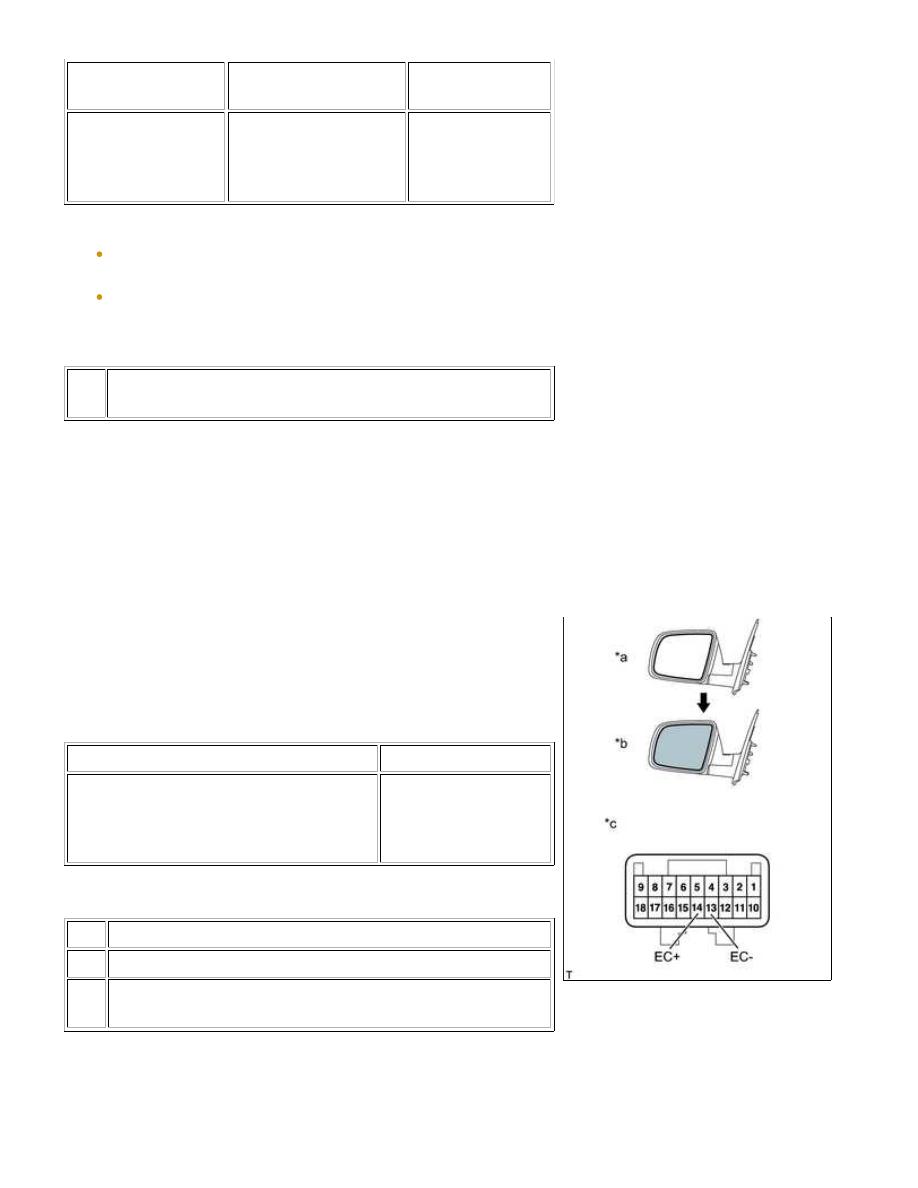

(c) w/ EC Mirror:

Check the EC mirror operation.

NOTICE:

(2) Apply 1.5 V dry-cell battery voltage and check operation of

the mirror face as shown in the table and illustration.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

1.5 V dry-cell battery positive (+) →
Terminal 14 (EC+)

1.5 V dry-cell battery negative (-) →
Terminal 13 (EC-)

Mirror surface becomes

dark

Text in Illustration

*a

Bright

*b

Dark

*c

Component without harness connected

(Outer Rear View Mirror Assembly LH)

If the result is not as specified, replace the outer rear view

mirror assembly LH.
